Optimale Signalentkopplung mit dem LTV 814 Optokoppler
Der LTV 814 ist Ihre essenzielle Lösung zur galvanischen Trennung von Schaltkreisen in anspruchsvollen Elektronikanwendungen. Entwickelt für Ingenieure, Techniker und Hobbyisten, die höchste Zuverlässigkeit und Sicherheit bei der Signalübertragung benötigen, isoliert dieser 1-fach Optokoppler AC-kompatible Signale effektiv, um empfindliche Bauteile vor Überspannungen und Störungen zu schützen.
Die Überlegenheit des LTV 814: Mehr als nur Isolation
Im Vergleich zu herkömmlichen Lösungen bietet der LTV 814 eine herausragende Isolationsspannung von 5 kV, was ihn ideal für den Einsatz in Umgebungen mit hohen Spannungsdifferenzen macht. Seine Fähigkeit, Wechselströme (AC) zu verarbeiten, erweitert seine Anwendungsmöglichkeiten signifikant, insbesondere dort, wo eine direkte galvanische Verbindung zwischen unterschiedlichen Stromkreisen vermieden werden muss. Die präzise Steuerung des Stromflusses (50mA) bei gleichzeitig hoher Spannungsfestigkeit (35V) und einstellbarem Übertragungsverhältnis (20-300%) garantieren eine stabile und kontrollierte Signalübertragung.
Technische Präzision und Zuverlässigkeit
Der LTV 814 basiert auf bewährter Optokoppler-Technologie, die eine schnelle und störungsfreie Übertragung von digitalen oder analogen Signalen zwischen zwei elektrisch isolierten Schaltungsteilen ermöglicht. Dies geschieht durch die Umwandlung des Eingangssignals in Licht, das dann von einem Fotodetektor auf der Ausgangsseite wieder in ein elektrisches Signal umgewandelt wird. Diese physikalische Trennung eliminiert unerwünschte Masseschleifen und schützt die Steuerseite vor transienten Spannungsspitzen, die von der Lastseite ausgehen könnten.
Vorteile des LTV 814 auf einen Blick
- Galvanische Trennung: Bietet vollständige elektrische Isolation zwischen Eingang und Ausgang und schützt so vor Überspannungen, Störungen und gefährlichen elektrischen Schlägen.
- AC-Signalverarbeitung: Ermöglicht die zuverlässige Entkopplung von Wechselstromsignalen, was ihn für eine breitere Palette von Anwendungen qualifiziert, einschließlich der Steuerung von Netzteilen oder der Überwachung von Netzspannung.
- Hohe Isolationsspannung: Mit einer Spannungsfestigkeit von 5 kV erfüllt er höchste Sicherheitsanforderungen für industrielle und kritische Anwendungen.
- Präzise Stromsteuerung: Die spezifizierten 50mA ermöglichen eine feingranulare Steuerung und effiziente Ansteuerung von nachgeschalteten Komponenten.
- Anpassungsfähiges Übertragungsverhältnis: Das einstellbare Verhältnis von 20% bis 300% bietet Flexibilität bei der Auslegung von Schaltungen und der Anpassung an unterschiedliche Sensitivitätsanforderungen.

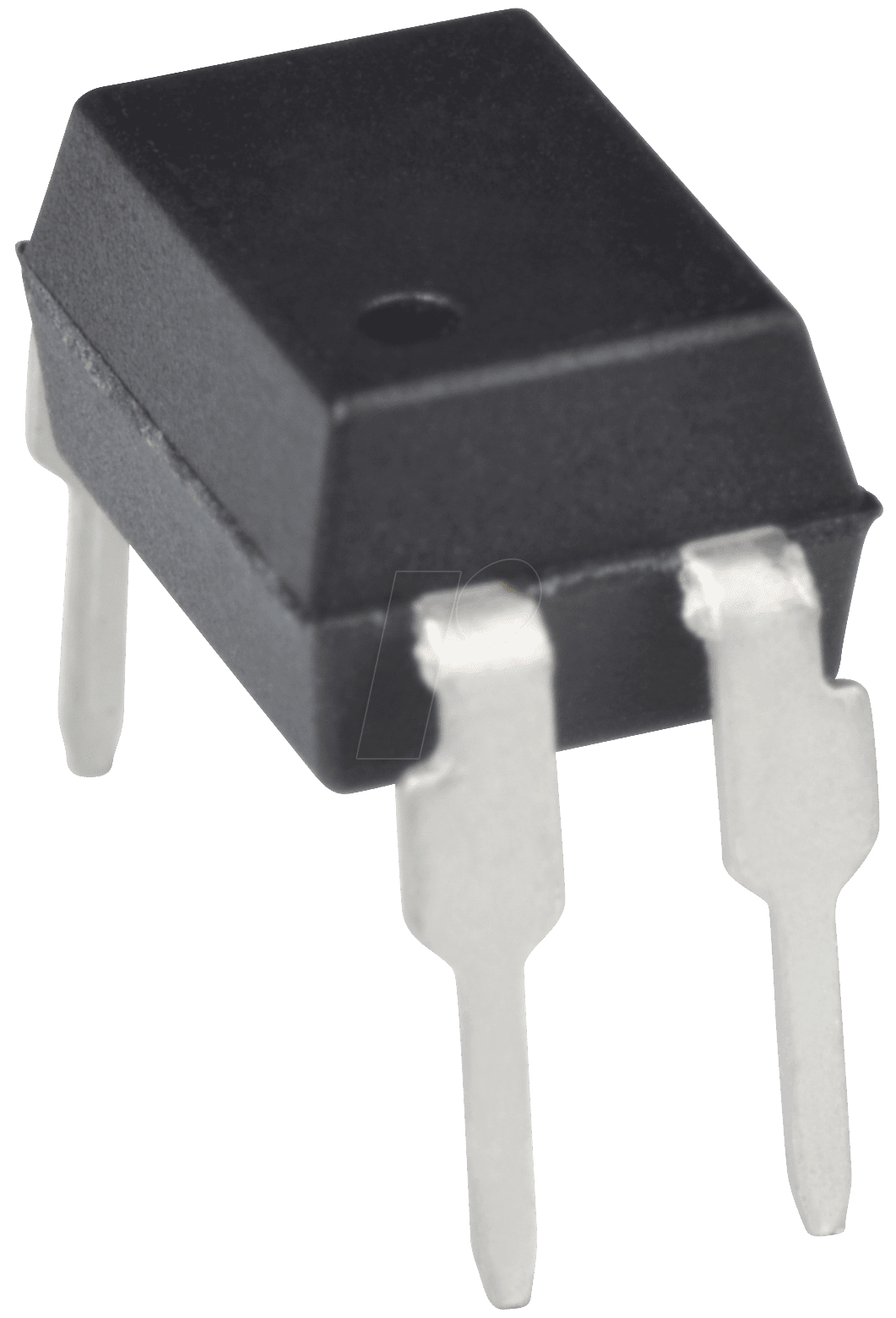

- Kompaktes DIP-4 Gehäuse: Das Standard-DIP-4-Gehäuse ermöglicht eine einfache Integration in bestehende Leiterplattenlayouts und ist gut für standardisierte Fertigungsprozesse geeignet.
- Robustheit und Langlebigkeit: Konzipiert für den zuverlässigen Betrieb unter verschiedensten Umgebungsbedingungen, was eine lange Lebensdauer Ihrer Schaltungen gewährleistet.
Einsatzgebiete und Anwendungsbereiche
Der LTV 814 Optokoppler findet breite Anwendung in folgenden Bereichen:
- Industrielle Automatisierung: Zur Entkopplung von SPS-Steuerungen, Sensoren und Aktoren, die mit unterschiedlichen Spannungspegeln arbeiten.
- Netzteile und Ladegeräte: Zur Trennung der Niedervolt-Steuerseite von der Hochvolt-Primärseite zur Gewährleistung der Sicherheit und Stabilität.
- Mess- und Prüftechnik: Zum Schutz empfindlicher Messgeräte vor potenziell schädlichen Spannungen auf der zu messenden Seite.
- Audio- und Videotechnik: Zur Vermeidung von Brummgeräuschen und zur Verbesserung der Signalqualität durch die Unterbrechung von Masseschleifen.
- Haushaltsgeräte: In Steuerplatinen zur sicheren Trennung von Netzspannung und Niederspannungslogik.
- Medizintechnik: Wo höchste Anforderungen an Patientensicherheit und elektrische Isolation gestellt werden.
Detaillierte Produkteigenschaften
| Merkmal | Beschreibung |
|---|---|
| Typ | 1-fach Optokoppler (AC-kompatibel) |
| Modell | LTV 814 |
| Gehäuseform | DIP-4 |
| Isolationsspannung (RMS) | 5 kV (AC/DC) |
| Max. Sperrspannung (Ausgang) | 35 V |
| Max. Durchlassstrom (Eingang) | 50 mA |
| Übertragungsverhältnis (CTR – Current Transfer Ratio) | 20% – 300% (typischerweise einstellbar über den Eingangsstrom) |
| Typische Anwendungsmerkmale | Schnelle Schaltzeiten, geringer Leckstrom, hohe Störfestigkeit, breiter Betriebstemperaturbereich. |
| Sicherheit und Zulassungen | Entspricht relevanten Sicherheitsstandards für elektronische Bauteile, ideal für zertifizierungspflichtige Anwendungen. |
FAQ – Häufig gestellte Fragen zu LTV 814 – 1-fach Optokoppler-AC, 5kV, 35V, 50mA, 20-300%, DIP-4
Was bedeutet „AC-kompatibel“ bei diesem Optokoppler?
AC-kompatibel bedeutet, dass der LTV 814 nicht nur Gleichströme (DC), sondern auch Wechselströme (AC) auf der Eingangsseite verarbeiten kann. Dies ist entscheidend für Anwendungen, bei denen die zu trennenden Signale wechselnde Polarität aufweisen, wie beispielsweise bei der Steuerung von Netzspannung oder bestimmten Arten von Audiosignalen.
Welche Vorteile bietet die galvanische Trennung im LTV 814?
Die galvanische Trennung, auch elektrische Isolation genannt, schützt die beiden verbundenen Schaltungsteile vollständig voreinander. Dies verhindert, dass sich elektrische Störungen, Überspannungen oder Masseschleifen von einer Seite auf die andere übertragen. Dies erhöht die Sicherheit, verbessert die Signalintegrität und schützt empfindliche Komponenten vor Beschädigung.
Ist der LTV 814 für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Ja, mit seiner hohen Isolationsspannung von 5 kV und der bewährten Optokoppler-Technologie ist der LTV 814 für eine Vielzahl von sicherheitskritischen Anwendungen konzipiert. Er hilft dabei, die Einhaltung strenger Sicherheitsnormen zu gewährleisten, insbesondere in Bereichen wie der Medizintechnik oder der industriellen Steuerungstechnik.
Wie wird das Übertragungsverhältnis (CTR) des LTV 814 in der Praxis genutzt?
Das Current Transfer Ratio (CTR) beschreibt das Verhältnis des Ausgangsstroms zum Eingangsstrom. Ein CTR von 20-300% bedeutet, dass der Ausgangsstrom ein Vielfaches des Eingangsstroms betragen kann (je nach Spezifikation und Betriebspunkt). Dies ermöglicht es, auch mit geringen Eingangssignalen größere Ausgangsströme zu steuern, oder umgekehrt, bei Bedarf das Ausgangssignal zu verstärken.
In welchem Kontext ist die maximale Sperrspannung von 35V relevant?
Die maximale Sperrspannung von 35V bezieht sich auf die Ausgangsseite des Optokopplers. Dies ist die höchste Spannung, die der Fototransistor auf der Ausgangsseite sicher sperren kann, ohne dass ein unerwünschter Stromfluss stattfindet. Sie ist ein wichtiger Parameter bei der Dimensionierung der Lastschaltung und der Auswahl geeigneter Bauteile.
Welche Art von Lichtquelle nutzt der LTV 814 zur Signalübertragung?
Der LTV 814 verwendet in der Regel eine Galliumarsenid-Infrarot-Leuchtdiode (IR-LED) als Lichtquelle auf der Eingangsseite und einen empfindlichen Fototransistor als Lichtdetektor auf der Ausgangsseite. Diese Kombination sorgt für eine effiziente und schnelle optische Signalübertragung.
Ist die DIP-4 Bauform für automatische Bestückung geeignet?
Ja, die DIP-4 (Dual In-line Package) Bauform ist ein weit verbreitetes Standardgehäuse und gut für die automatische Bestückung (Pick-and-Place-Maschinen) auf Leiterplatten geeignet. Dies erleichtert die Massenproduktion und reduziert die Fertigungskosten.
