LTC 5507 ES6 – Präziser Detektorschaltkreis für anspruchsvolle Signalverarbeitung
Der LTC 5507 ES6 ist ein hochintegrierter Detektorschaltkreis, der speziell für Anwendungen entwickelt wurde, bei denen eine präzise und zuverlässige Leistung bei der Umwandlung von HF-Leistung in eine Gleichspannung erforderlich ist. Ingenieure und Entwickler im Bereich der Funkkommunikation, Messtechnik und Embedded-Systeme finden in diesem Bauteil die ideale Lösung zur Vereinfachung von Designs und zur Optimierung der Signalgenauigkeit.
Überlegene Leistung und Effizienz für professionelle Anwendungen
Im Vergleich zu herkömmlichen diskreten Lösungen oder weniger integrierten Detektoren bietet der LTC 5507 ES6 eine herausragende Leistung durch seine hochentwickelte Architektur. Diese integrierte Lösung minimiert Bauteilanzahl, reduziert Montageaufwand und verbessert die Robustheit gegenüber externen Störeinflüssen. Die präzise Kalibrierung und die geringen Toleranzen garantieren eine konsistente und reproduzierbare Umwandlung von HF-Signalen, was für Messtechnik und anspruchsvolle Kommunikationssysteme unerlässlich ist.
Kernfunktionen und herausragende Vorteile
- Hohe Empfindlichkeit: Erfasst selbst schwächste HF-Signale zuverlässig und liefert eine präzise Gleichspannungsausgabe.
- Breiter Frequenzbereich: Vielseitig einsetzbar in diversen HF-Anwendungen von niedrigen bis zu hohen Frequenzen.
- Schnelle Ansprechzeit: Ermöglicht die Detektion von schnellen Signaländerungen, essenziell für dynamische Systeme.
- Geringer Stromverbrauch: Optimiert für energieeffiziente Designs, ideal für batteriebetriebene Geräte.

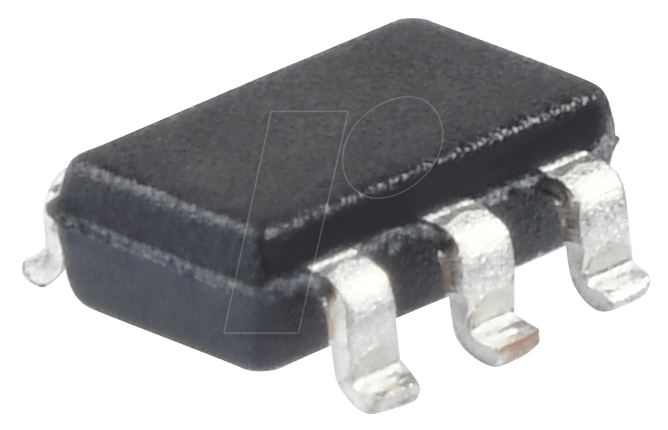

- Kompakte Bauform (TSOT-23-6): Spart wertvollen Platz auf der Leiterplatte, was besonders bei miniaturisierten Geräten von Vorteil ist.
- Hohe Linearität: Bietet eine lineare Beziehung zwischen HF-Leistung und Gleichspannungsausgang über einen weiten Dynamikbereich.
- Integrierter Spannungsregler: Sorgt für eine stabile Betriebsspannung, unabhängig von Schwankungen der Versorgung.
- Einfache Implementierung: Weniger externe Komponenten erforderlich, was Designkomplexität reduziert und Entwicklungszeit spart.
Technische Spezifikationen und Anwendungsfelder
Der LTC 5507 ES6 ist ein fortschrittlicher HF-Leistungsdetektor, der sich durch seine hohe Integrationsdichte und seine überlegene Leistung auszeichnet. Er wird in einem kompakten TSOT-23-6 Gehäuse geliefert, was ihn ideal für platzkritische Anwendungen macht. Seine Fähigkeit, HF-Leistung in eine proportionale Gleichspannung umzuwandeln, macht ihn zu einem unverzichtbaren Bauteil in zahlreichen elektronischen Systemen.
Signalverarbeitung in Funkmodulen
In modernen Funkmodulen, sei es für Mobiltelefone, drahtlose Netzwerke (WLAN, Bluetooth) oder IoT-Geräte, ist eine genaue Messung der Sendeleistung entscheidend für die Optimierung der Signalqualität und die Einhaltung von Sendezeitlimits. Der LTC 5507 ES6 ermöglicht die Echtzeitüberwachung der HF-Leistung und unterstützt adaptive Sendeleistungsregelungen (Transmit Power Control, TPC).
Messtechnik und Testgeräte
Für die Kalibrierung und Überprüfung von HF-Systemen, die Entwicklung von Messgeräten wie Leistungsmessern und Spektrumanalysatoren ist ein hochpräziser Detektor unerlässlich. Der LTC 5507 ES6 liefert die erforderliche Genauigkeit und Linearität, um zuverlässige Messergebnisse zu erzielen und die Konformität mit Industriestandards sicherzustellen.
Radaranwendungen und Sensorik
In Radaranwendungen dient der Detektorschaltkreis zur Erfassung der reflektierten Signale. Die schnelle Ansprechzeit und hohe Empfindlichkeit des LTC 5507 ES6 ermöglichen die Detektion schwacher Echos, was für die Objektdetektion und Entfernungsermessung von großer Bedeutung ist. Ebenso findet er Anwendung in diversen HF-basierten Sensorsystemen.
Batteriemanagementsysteme und Energieoptimierung
Die geringe Leistungsaufnahme des LTC 5507 ES6 macht ihn prädestiniert für den Einsatz in batteriebetriebenen Geräten, bei denen Energieeffizienz oberste Priorität hat. Durch die präzise Messung von HF-Leistungen können Energieverluste identifiziert und optimiert werden, was die Batterielaufzeit signifikant verlängert.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktname | LTC 5507 ES6 – Detektorschaltkreis |
| Gehäusetyp | TSOT-23-6 |
| Funktion | HF-Leistungsdetektor, Wandlung von HF-Leistung in Gleichspannung |
| Frequenzbereich | Breitbandig, typischerweise optimiert für mehrere GHz (genaue Spezifikationen entnehmen Sie bitte dem Datenblatt) |
| Dynamikbereich | Sehr breit, ermöglicht Messung von sehr schwachen bis zu moderat hohen HF-Leistungen (Details im Datenblatt) |
| Linearität | Hervorragende Linearität über den gesamten Arbeitsbereich |
| Ansprechzeit | Schnelle Ansprech- und Abfallzeiten für dynamische Signalverarbeitung |
| Ausgangsstrom | Geringer Ausgangsstrom, geeignet für Ansteuerung von ADCs oder internen Prozessoren |
| Stromversorgung | Einzelversorgung, typischerweise im Bereich von 2.7V bis 5.5V |
| Integrierte Funktionen | Optional integrierte Bias- und Spannungsregler zur Vereinfachung des Schaltungsdesigns |
| Temperaturbereich | Industrietauglicher Betriebstemperaturbereich (typisch -40°C bis +85°C) |
| Anwendungsgebiete | Mobilfunk, WLAN, Bluetooth, Radarsysteme, Messtechnik, IoT-Geräte, Leistungsregelung |
Häufig gestellte Fragen zu LTC 5507 ES6 – Detektorschaltkreis, TSOT-23-6
Was genau ist ein Detektorschaltkreis und wofür wird der LTC 5507 ES6 verwendet?
Ein Detektorschaltkreis, wie der LTC 5507 ES6, wandelt die Energie eines ankommenden Hochfrequenz(HF)-Signals in eine proportionale Gleichspannung um. Diese Gleichspannung kann dann zur Messung der HF-Leistung, zur Überwachung von Signalpegeln oder zur Steuerung anderer Schaltungsteile verwendet werden. Der LTC 5507 ES6 ist prädestiniert für anspruchsvolle Anwendungen, die eine hohe Genauigkeit und Zuverlässigkeit erfordern.
Welche Vorteile bietet die TSOT-23-6 Gehäuseform?
Die TSOT-23-6 Gehäuseform ist eine sehr kompakte Oberflächenmontage-Bauform (Surface Mount Technology). Sie spart erheblich Platz auf der Leiterplatte im Vergleich zu größeren Bauteilen, was besonders in mobilen Geräten, kleinen Kommunikationsmodulen und anderen platzkritischen Designs von großem Vorteil ist.
Ist der LTC 5507 ES6 für alle Frequenzbereiche geeignet?
Der LTC 5507 ES6 ist für einen breiten Frequenzbereich konzipiert, der für viele gängige HF-Anwendungen relevant ist. Die genauen Spezifikationen des nutzbaren Frequenzbereichs sind im technischen Datenblatt des Herstellers zu finden. Für die meisten typischen WLAN-, Bluetooth- und Mobilfunkfrequenzen ist er jedoch bestens geeignet.
Wie beeinflusst die Linearität des Detektors die Messgenauigkeit?
Eine hohe Linearität bedeutet, dass die Ausgangsgleichspannung direkt proportional zur eingehenden HF-Leistung ist. Dies ist entscheidend für genaue Leistungsmessungen. Wenn ein Detektor nicht linear ist, sind die Messergebnisse verzerrt, was zu Fehlinterpretationen oder falschen Systemanpassungen führen kann. Der LTC 5507 ES6 bietet eine herausragende Linearität, um präzise Ergebnisse zu gewährleisten.
Welche Anforderungen hat der LTC 5507 ES6 an die Stromversorgung?
Der LTC 5507 ES6 benötigt in der Regel eine Einzelstromversorgung, die im Bereich von typischerweise 2.7V bis 5.5V liegt. Dies ermöglicht eine einfache Integration in viele elektronische Systeme, die bereits solche Spannungspegel führen. Details zur optimalen Versorgung und zu möglichen integrierten Spannungsreglern finden Sie im Datenblatt.
Kann der LTC 5507 ES6 auch bei niedrigen Temperaturen betrieben werden?
Ja, der LTC 5507 ES6 ist für den industriellen Betriebstemperaturbereich ausgelegt, der typischerweise von -40°C bis +85°C reicht. Diese Robustheit gewährleistet eine zuverlässige Funktion auch unter widrigen Umgebungsbedingungen, was für anspruchsvolle Außenanwendungen oder industrielle Umgebungen wichtig ist.
Welche externen Komponenten sind für den Betrieb des LTC 5507 ES6 typischerweise notwendig?
Die Anzahl der benötigten externen Komponenten wird durch die hohe Integrationsdichte des LTC 5507 ES6 minimiert. Oftmals sind lediglich Koppelkondensatoren und gegebenenfalls ein kleiner Glättungskondensator erforderlich. Die genaue Schaltungskonfiguration für Ihre spezifische Anwendung entnehmen Sie bitte den Designbeispielen im Datenblatt des Herstellers, um die bestmögliche Leistung zu erzielen.
