Präzise Signalvergleichung für anspruchsvolle Elektronikprojekte

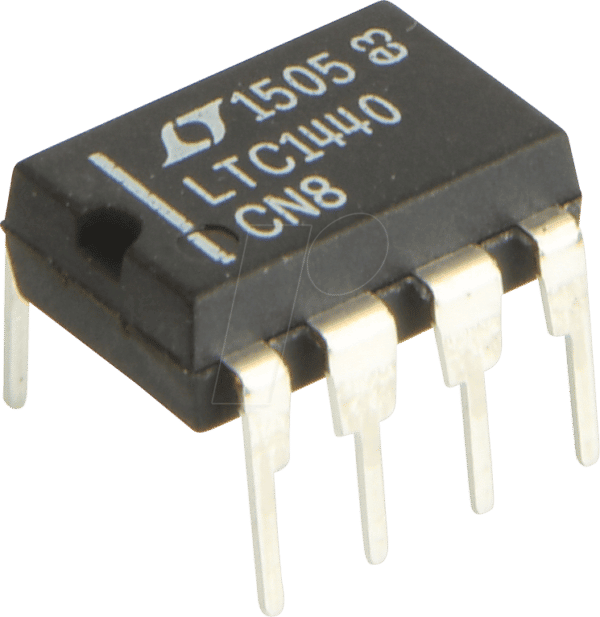

Der LTC 1440 CN8 – ein hochpräziser Komparator mit 1-fachem Kanal im bewährten DIP-8 Gehäuse – ist die ideale Lösung für Ingenieure und Entwickler, die exakte Schwellwertdetektion und Signalaufbereitung benötigen. Wenn Ihre Anwendung eine zuverlässige Unterscheidung zwischen zwei analogen Spannungspegeln erfordert, sei es zur Steuerung von Logikschaltungen, zur Überwachung von Sensorsignalen oder zur Implementierung von Analog-Digital-Wandlern, bietet der LTC 1440 CN8 eine überlegene Leistung gegenüber generischen Komparatorbausteinen.
Optimale Leistung und Zuverlässigkeit des LTC 1440 CN8
Der LTC 1440 CN8 zeichnet sich durch seine herausragende Präzision und Stabilität aus, die ihn von Standardlösungen abheben. Seine schnellen Schaltzeiten minimieren Signalverzögerungen, während seine geringe Hysterese für eine klare und eindeutige Schaltschwelle sorgt. Dies gewährleistet, dass auch kleinste Spannungsdifferenzen zuverlässig erkannt werden, was ihn für kritische Anwendungen unverzichtbar macht. Das robuste Design und die bewährte Technologie von Linear Technology (jetzt Teil von Analog Devices) garantieren eine lange Lebensdauer und konstante Funktionalität, selbst unter anspruchsvollen Umgebungsbedingungen.
Kernkompetenzen und technische Überlegenheit
Die Hauptfunktion des LTC 1440 CN8 liegt in der Vergleicherung zweier Eingangsspannungen. Er gibt am Ausgang ein digitales Signal aus, das den relativen Zustand der beiden Eingänge repräsentiert. Dieses Verhalten ist essenziell für eine Vielzahl von digitalen Steuerungs- und Überwachungsaufgaben.
- Hohe Genauigkeit: Die präzisen Vergleichsschwellen garantieren eine zuverlässige Erkennung von Spannungsänderungen.
- Schnelle Schaltzeiten: Ermöglicht eine schnelle Reaktion auf eingehende Signale, was für dynamische Systeme entscheidend ist.
- Geringer Stromverbrauch: Effizienter Betrieb, der ihn für batteriebetriebene oder energiesensible Anwendungen prädestiniert.
- Breiter Versorgungsspannungsbereich: Flexibel einsetzbar in unterschiedlichen Systemumgebungen.
- Stabiles Ausgangssignal: Bietet eine klare und eindeutige digitale Ausgabe, die für nachfolgende Logikschaltungen optimiert ist.
Anwendungsgebiete des LTC 1440 CN8
Der LTC 1440 CN8 ist ein vielseitiger Baustein, der in zahlreichen elektronischen Systemen Anwendung findet:
- Signalüberwachung: Überwachung von Sensorsignalen wie Temperatur, Druck oder Lichtintensität und Auslösung von Alarmen bei Erreichen definierter Schwellenwerte.
- Pegeldetektion: Bestimmung, ob eine eingehende Spannung über oder unter einem bestimmten Referenzpegel liegt.
- Oszillatoren und Timer: Implementierung von Schwingkreisen und präzisen Zeitgebern.
- Schwellwertschalter: Erstellung von einfachen Schwellwertschaltern für diverse Steuerungsaufgaben.
- Analog-Digital-Wandlung (ADC): Als integraler Bestandteil von Komparator-basierten ADCs zur Umwandlung analoger Signale in digitale Werte.
- Stromversorgung und Batteriemanagement: Überwachung von Ladezuständen und Spannungspegeln in Batteriesystemen.
- Industrielle Automatisierung: Zuverlässige Signalauswertung in Steuerungssystemen für Maschinen und Anlagen.
Technische Spezifikationen und Leistungsparameter
| Merkmal | Spezifikation |
|---|---|
| Komparator-Typ | 1-fach |
| Gehäuse | DIP-8 (Dual In-line Package, 8 Pins) |
| Versorgungsspannungsbereich (typisch) | +2.7V bis +5.5V (Rail-to-Rail Output möglich, abhängig von genauer Variante) |
| Eingangs-Offset-Spannung (typisch) | < 1mV |
| Schaltgeschwindigkeit (Propagation Delay, typisch) | Wenige hundert Nanosekunden (präzise Angabe je nach spezifischer Version des LTC1440, z.B. 300ns bei 5V) |
| Ausgangsstrom (Sink/Source, typisch) | Optimiert für geringe Lasten, geeignet für die Ansteuerung von CMOS-Logik. |
| Hysterese | Sehr gering, für präzise Schwellwerterkennung optimiert. |
| Betriebstemperaturbereich | Industriestandard (-40°C bis +85°C oder weiter, je nach genauer Bauteilnummer) |
| Leistungsaufnahme | Typischerweise im niedrigen Milliampere-Bereich, ideal für energieeffiziente Designs. |
Der LTC 1440 CN8 im Vergleich zu Alternativen
Im Gegensatz zu integrierten Operationsverstärkern, die primär für lineare Verstärkungsanwendungen konzipiert sind, bietet der LTC 1440 CN8 eine optimierte Architektur für reine Komparatorfunktionen. Dies resultiert in schnelleren Schaltzeiten und einer stabileren Hysterese, was ihn für Schwellwertanwendungen überlegen macht. Generische Komparatoren auf dem Markt mögen preislich attraktiv sein, jedoch erreichen sie oft nicht die Präzision, Geschwindigkeit und Zuverlässigkeit, die der LTC 1440 CN8 bietet, insbesondere unter wechselnden Betriebsbedingungen.
Präzision in jeder Anwendung
Die interne Schaltung des LTC 1440 CN8 wurde speziell entwickelt, um eine hohe CMRR (Common-Mode Rejection Ratio) und PSRR (Power-Supply Rejection Ratio) zu gewährleisten. Dies bedeutet, dass externe Störsignale, die entweder im Gleichtakt mit den Eingängen auftreten oder über die Versorgungsleitung induziert werden, nur minimalen Einfluss auf die Vergleichsgenauigkeit haben. Dies ist ein entscheidender Vorteil in verrauschten Umgebungen, wie sie in vielen industriellen oder automotive Anwendungen vorkommen.
Energieeffizienz für moderne Designs
Der LTC 1440 CN8 ist beispielhaft für die Entwicklung hin zu energieeffizienten elektronischen Komponenten. Sein geringer dynamischer Stromverbrauch ermöglicht den Einsatz in batteriebetriebenen Geräten, wo jede Milliampere-Stunde zählt. Dies verlängert die Betriebszeit und reduziert die Notwendigkeit häufiger Batteriewechsel.
Das DIP-8 Gehäuse: Ein Standard für Robustheit und einfache Integration
Das DIP-8 (Dual In-line Package) Gehäuse ist ein etablierter Standard in der Elektronikfertigung. Es bietet eine robuste mechanische Konstruktion, einfache Handhabung bei der Bestückung (sowohl durch Hand als auch durch automatische Bestückungsmaschinen) und gute thermische Eigenschaften. Die gut zugänglichen Pins ermöglichen eine einfache Verdrahtung und Lötverbindungen, was den Entwicklungsprozess beschleunigt und die Zuverlässigkeit der fertigen Schaltung erhöht.
FAQ – Häufig gestellte Fragen zu LTC 1440 CN8 – Komparator, 1-fach, Dip-8
Welche Hauptfunktion erfüllt der LTC 1440 CN8?
Der LTC 1440 CN8 ist ein analoger Komparator, der dazu dient, zwei Eingangsspannungen miteinander zu vergleichen und basierend auf dem Ergebnis ein digitales Ausgangssignal zu erzeugen. Er bestimmt, welche der beiden Eingangsspannungen höher ist.
Für welche Art von Anwendungen ist dieser Komparator besonders gut geeignet?
Er eignet sich hervorragend für Anwendungen, die eine präzise Schwellwertdetektion erfordern, wie Signalüberwachung, Pegeldetektion, Einsatz in Oszillatoren und Timern, als Teil von Analog-Digital-Wandlern oder in der industriellen Automatisierung.
Ist der LTC 1440 CN8 für hohe Frequenzen geeignet?
Ja, der LTC 1440 CN8 bietet schnelle Schaltzeiten, die für viele Hochfrequenzanwendungen ausreichend sind. Die genaue Grenze hängt von den spezifischen Anforderungen der Anwendung ab, aber er ist für digitale Logikschaltungen mit schnellen Signaländerungen ausgelegt.
Wie wirkt sich die geringe Hysterese des LTC 1440 CN8 auf seine Leistung aus?
Eine geringe Hysterese bedeutet, dass der Komparator sehr empfindlich auf kleine Spannungsänderungen reagiert. Dies führt zu einer präzisen und eindeutigen Schaltschwelle, vermeidet jedoch auch unnötiges Schalten bei sehr kleinen Signalstörungen, wenn der Eingang nahe der Schwelle liegt.
Kann der LTC 1440 CN8 direkt eine LED ansteuern?
Die Fähigkeit, eine LED direkt anzusteuern, hängt von der Strombelastbarkeit des Ausgangs des LTC 1440 CN8 und den Anforderungen der spezifischen LED ab. Für viele Standard-LEDs ist möglicherweise ein Vorwiderstand erforderlich, um den Strom zu begrenzen. Es ist ratsam, die detaillierten Spezifikationen zur Ausgangsstromfähigkeit im Datenblatt zu prüfen.
Was bedeutet die Bezeichnung „1-fach“ bei diesem Komparator?
Die Bezeichnung „1-fach“ gibt an, dass der Komparator nur einen einzelnen Vergleichskanal (also einen Satz von zwei Eingängen und einen Ausgang) in einem einzigen Chip integriert.
Welche Vorteile bietet das DIP-8 Gehäuse für die Anwendung?
Das DIP-8 Gehäuse ist ein Standard-Gehäuse, das eine einfache Integration in Breadboards, durchsteckbare Leiterplatten (Through-Hole Technology) und die Verwendung mit automatischen Bestückungsmaschinen ermöglicht. Es bietet zudem eine gute mechanische Stabilität und einfache Lötbarkeit.
