Präzisions-Spannungsregelung für anspruchsvolle Elektronikanwendungen: Der LT 3010 EMS8E LDO-Regler
Sie suchen nach einer zuverlässigen und flexiblen Lösung zur Spannungsstabilisierung in Ihren Elektronikprojekten, die präzise und über einen weiten Bereich einstellbar sein muss? Der LT 3010 EMS8E ist ein hochmoderner Low-Dropout (LDO)-Linearregler, der speziell für Anwendungen entwickelt wurde, bei denen eine stabile und saubere Versorgungsspannung unerlässlich ist. Ideal für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die höchste Ansprüche an die Leistung und Zuverlässigkeit ihrer Schaltungen stellen und eine überlegene Alternative zu einfachen Festspannungsreglern suchen.
Überragende Leistung und Flexibilität
Der LT 3010 EMS8E LDO-Regler zeichnet sich durch seine herausragende Leistungsfähigkeit und Anpassungsfähigkeit aus. Im Gegensatz zu herkömmlichen Spannungsreglern bietet er nicht nur eine bemerkenswert niedrige Dropout-Spannung, die eine effiziente Energieverwertung auch bei geringem Eingangsüberschuss ermöglicht, sondern auch eine breite Einstellbarkeit des Ausgangs. Diese Flexibilität erlaubt die Versorgung einer Vielzahl von Schaltungskomponenten mit der exakt benötigten Spannung, ohne dass separate Regler für unterschiedliche Spannungsniveaus erforderlich sind. Die integrierte Schutzschaltung bietet zusätzliche Sicherheit gegen Überstrom und thermische Überlastung.
Kernvorteile des LT 3010 EMS8E
- Präzise einstellbare Ausgangsspannung: Der einstellbare Bereich von 1,275 V bis 60 V bietet unübertroffene Flexibilität für unterschiedlichste Schaltungsanforderungen.
- Niedrige Dropout-Spannung: Minimiert den Spannungsverlust zwischen Eingangs- und Ausgangsspannung, was zu höherer Energieeffizienz und geringerer Wärmeentwicklung führt.
- Hervorragende Transientenantwort: Sorgt für eine stabile Ausgangsspannung auch bei schnellen Laständerungen, essenziell für empfindliche analoge Schaltungen.
- Geringes Ausgangsrauschen: Ideal für rauschempfindliche Anwendungen wie Audio-Verstärker, HF-Schaltungen und Präzisionsmesssysteme.
- Robustheit und Zuverlässigkeit: Integrierte Schutzfunktionen wie Strombegrenzung und thermische Abschaltung gewährleisten einen sicheren Betrieb und Langlebigkeit.

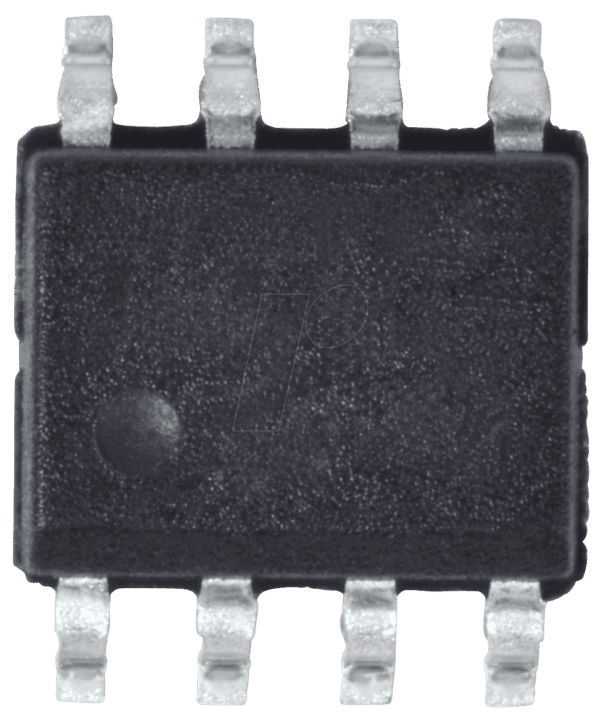

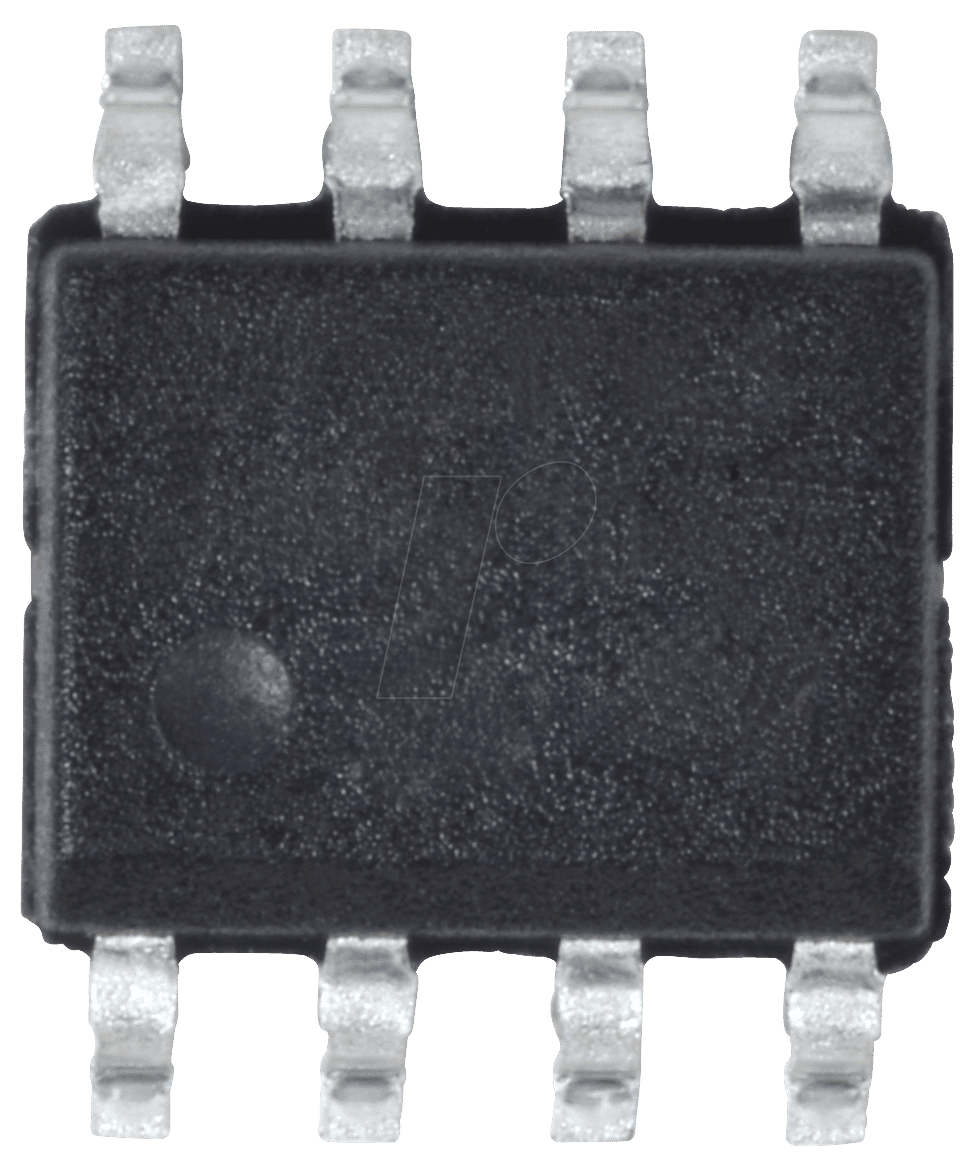

- Kompaktes MSOP-8 Gehäuse: Ermöglicht eine platzsparende Integration in moderne, miniaturisierte Elektronikdesigns.
- Breiter Eingangsspannungsbereich: Kompatibel mit einer Vielzahl von Stromversorgungen, von Batterien bis hin zu Netzgeräten.
Technische Spezifikationen im Detail
Der LT 3010 EMS8E ist ein Meisterwerk der Halbleitertechnik, konzipiert für anspruchsvolle industrielle und kommerzielle Anwendungen. Seine Fähigkeit, eine stabile Ausgangsspannung über einen weiten Bereich von 1,275 V bis 60 V bereitzustellen, macht ihn zu einer universellen Lösung für viele Designs. Die geringe Dropout-Spannung von typischerweise nur 300 mV bei 1 A Ausgangsstrom ist ein entscheidender Vorteil in energieeffizienten Systemen. Das MSOP-8 Gehäuse bietet eine hervorragende thermische Performance und eine geringe Größe, was ihn für dicht gepackte Leiterplatten prädestiniert.
| Merkmal | Spezifikation |
|---|---|
| Produktname | LT 3010 EMS8E |
| Typ | Einstellbarer LDO-Linearregler |
| Ausgangsspannung (Einstellbar) | 1,275 V bis 60 V |
| Maximale Ausgangsstromstärke | 1 A (abhängig von Kühlung und Eingangsspannung) |
| Dropout-Spannung (typisch bei 1A) | 300 mV |
| Eingangsspannungsbereich | Bis zu 60 V (Voraussetzung ist die spezifizierte Leistungsgrenze) |
| Ausgangsrauschen | Sehr gering, typisch unter 50 µV RMS |
| Gehäuse | MSOP-8 |
| Schutzfunktionen | Überstromschutz, thermischer Überlastschutz |
| Temperaturbereich (Betrieb) | -40 °C bis +125 °C |
| Anwendungsgebiete | Industrielle Stromversorgungen, batteriebetriebene Geräte, Kommunikationssysteme, Automotive-Anwendungen, Messtechnik |
Optimale Einsatzgebiete und Anwendungsfälle
Der LT 3010 EMS8E LDO-Regler ist die ideale Wahl für eine breite Palette von Elektronikanwendungen, bei denen eine präzise und stabile Spannungsversorgung unerlässlich ist. Seine Fähigkeit, eine breite Palette von Ausgangsspannungen zu liefern, macht ihn besonders wertvoll für Prototypenentwicklung und Projekte, bei denen die genauen Spannungsanforderungen variieren können. Er eignet sich hervorragend für die Spannungsstabilisierung von Mikrocontrollern, Sensoren, Operationsverstärkern und anderen empfindlichen Bauteilen, die eine saubere Stromversorgung benötigen, um optimal zu funktionieren und unerwünschte Störungen zu vermeiden. Insbesondere in industriellen Umgebungen, wo raue Bedingungen herrschen können, bietet die Robustheit des LT 3010 EMS8E eine verlässliche Leistung. Auch in energieautarken Systemen, wo jede eingesparte Milliwatt zählt, spielt die niedrige Dropout-Spannung ihre Stärken aus.
Integration und Design-Überlegungen
Die Integration des LT 3010 EMS8E in Ihr Schaltungsdesign ist unkompliziert. Das MSOP-8 Gehäuse ermöglicht eine einfache Bestückung auf Standard-Leiterplatten. Für die Einstellung der Ausgangsspannung sind lediglich zwei externe Widerstände erforderlich, deren Werte gemäß der Formel $V_{OUT} = V_{REF} times (1 + R1/R2)$ berechnet werden, wobei $V_{REF}$ der Referenzspannung des Reglers entspricht und R1 sowie R2 die Spannungsteilerwiderstände darstellen. Eine sorgfältige Auswahl der Kondensatoren am Ein- und Ausgang ist entscheidend für die Stabilität und Transientenantwort des Reglers. Gängige Praxis ist die Verwendung von Keramikkondensatoren mit geringem äquivalentem Serienwiderstand (ESR) zur Minimierung von Rauschen und zur Verbesserung der Regelungseigenschaften. Die Wärmeableitung ist ein wichtiger Aspekt bei der Auslegung. Bei höheren Ausgangsströmen und größeren Spannungsdifferenzen (Eingangsspannung minus Ausgangsspannung) kann eine zusätzliche Kühlung, z.B. durch eine größere Kupferfläche auf der Leiterplatte, notwendig sein, um die thermischen Grenzwerte des Bauteils nicht zu überschreiten. Beachten Sie die Datenblattangaben zur maximal zulässigen Verlustleistung.
Häufig gestellte Fragen zu LT 3010 EMS8E – LDO-Regler, einstellbar, 1,275 … 60 V, MSOP-8
Was ist die Hauptfunktion eines LDO-Reglers wie dem LT 3010 EMS8E?
Ein LDO-Regler (Low-Dropout) dient dazu, eine stabile und konstante Ausgangsspannung aus einer oft schwankenden oder höheren Eingangsspannung zu erzeugen. Der LT 3010 EMS8E zeichnet sich dabei durch eine sehr geringe Dropout-Spannung aus, was bedeutet, dass der Unterschied zwischen Ein- und Ausgangsspannung minimal sein kann.
Für welche Art von Anwendungen ist der LT 3010 EMS8E besonders gut geeignet?
Der LT 3010 EMS8E ist ideal für Anwendungen, die eine präzise und rauscharme Spannungsversorgung benötigen, wie z.B. in der Messtechnik, in Kommunikationssystemen, in der Audioverstärkung oder in batteriebetriebenen Geräten, wo Energieeffizienz entscheidend ist. Seine Einstellbarkeit macht ihn zudem flexibel für Prototypen und variable Spannungsanforderungen.
Wie wird die Ausgangsspannung des LT 3010 EMS8E eingestellt?
Die Ausgangsspannung wird durch einen externen Spannungsteiler aus zwei Widerständen eingestellt. Die Werte dieser Widerstände bestimmen die genaue Ausgangsspannung gemäß der internen Referenzspannung des Reglers.
Kann der LT 3010 EMS8E auch bei hohen Strömen verwendet werden?
Der LT 3010 EMS8E kann bis zu 1 A Ausgangsstrom liefern. Bei höheren Strömen oder größeren Spannungsdifferenzen ist jedoch eine ausreichende Wärmeableitung durch das Design der Leiterplatte oder externe Kühlkörper zu gewährleisten, um die thermischen Grenzwerte nicht zu überschreiten.
Welche Schutzmechanismen sind im LT 3010 EMS8E integriert?
Der Regler verfügt über einen integrierten Überstromschutz, der die Stromabgabe begrenzt, falls der Laststrom einen kritischen Wert überschreitet. Zusätzlich ist ein thermischer Überlastschutz vorhanden, der den Chip bei Überhitzung abschaltet, um Schäden zu vermeiden.
Warum ist die geringe Dropout-Spannung des LT 3010 EMS8E wichtig?
Eine geringe Dropout-Spannung bedeutet, dass der Regler auch dann noch stabil arbeitet, wenn die Eingangsspannung nur geringfügig höher ist als die benötigte Ausgangsspannung. Dies ist besonders vorteilhaft in batteriebetriebenen Geräten, da die Lebensdauer der Batterie verlängert wird und die Energieeffizienz verbessert wird.
Ist der LT 3010 EMS8E für den Einsatz in rauen Umgebungen geeignet?
Ja, dank seines robusten Designs und des weiten Betriebstemperaturbereichs von -40 °C bis +125 °C sowie der integrierten Schutzfunktionen ist der LT 3010 EMS8E auch für anspruchsvolle industrielle Anwendungen gut geeignet.
