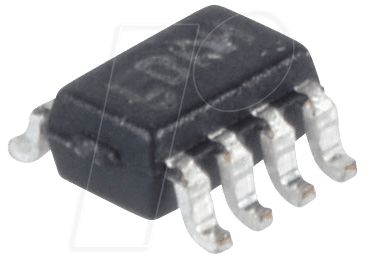

Stabile Spannungsversorgung für anspruchsvolle Elektronikanwendungen: LT 3009 ESC – LDO-Regler, fest, 3,3 V, VFSOP-8
Präzise und zuverlässige Spannungsregelung ist das Fundament jeder stabilen Elektronik. Der LT 3009 ESC, ein Festspannungs-LDO-Regler mit 3,3 V Ausgangsspannung im VFSOP-8 Gehäuse, löst das Problem unerwünschter Spannungsschwankungen und Rauschanteile in sensitiven Schaltungen. Er ist die ideale Komponente für Ingenieure und Entwickler, die höchste Ansprüche an die Stromversorgung ihrer Designs stellen und eine konstante, rauscharme Spannung für Mikrocontroller, Sensoren oder analoge Schaltungen benötigen.
Überragende Performance und Zuverlässigkeit
Der LT 3009 ESC LDO-Regler übertrifft Standardlösungen durch seine herausragenden Spezifikationen und optimierte Leistung. Wo andere Regler an ihre Grenzen stoßen, liefert der LT 3009 ESC eine bemerkenswert stabile und präzise 3,3 V Ausgangsspannung, selbst unter variierenden Lastbedingungen und bei unterschiedlichen Eingangsspannungen. Seine Fähigkeit, geringes Ausgangsrauschen zu generieren, macht ihn zur bevorzugten Wahl für Applikationen, bei denen Signalintegrität und Rauschfreiheit oberste Priorität haben. Das VFSOP-8 Gehäuse ermöglicht zudem eine effiziente Wärmeableitung und kompakte Bauweise, was ihn für platzkritische Designs prädestiniert.
Präzise Spannungsregelung für kritische Anwendungen
Der LT 3009 ESC ist konzipiert, um eine exakte und stabile 3,3 V Ausgangsspannung zu liefern, die für den zuverlässigen Betrieb einer Vielzahl von elektronischen Komponenten unerlässlich ist. Dies beinhaltet:
- Mikrocontroller und Prozessoren: Stabile Spannungsversorgung für die Kernkomponenten, um Aussetzer und Fehlfunktionen zu vermeiden.
- Sensoren und Messgeräte: Minimierung von Rauschen, um die Genauigkeit und Auflösung von Messungen zu maximieren.
- Analoge Schaltungen: Gewährleistung einer sauberen und konstanten Spannung für Operationsverstärker, ADCs und DACs.
- RF-Schaltungen: Reduzierung von Rauschquellen, die die Leistung von Hochfrequenzanwendungen beeinträchtigen könnten.
- Batteriebetriebene Geräte: Effiziente Spannungsregelung zur Maximierung der Batterielaufzeit.
Optimierte Performance durch fortschrittliche LDO-Technologie
Der LT 3009 ESC zeichnet sich durch seine fortschrittliche Low-Dropout-Architektur aus. Dies bedeutet, dass der Regler auch bei einer geringen Differenz zwischen Eingangs- und Ausgangsspannung effizient arbeitet, was ihn besonders geeignet für batteriebetriebene Systeme macht, bei denen die Eingangsspannung mit der Zeit abnimmt. Die schnellen Transientenantworten des LT 3009 ESC minimieren Spannungsspitzen und -einbrüche, die durch Laständerungen verursacht werden, und tragen so zur Stabilität des gesamten Systems bei. Das geringe Ausgangsrauschen von typischerweise nur wenigen µVRMS über einen breiten Frequenzbereich ist ein entscheidender Vorteil gegenüber vielen herkömmlichen Reglern und macht ihn zur idealen Wahl für anspruchsvolle Audio-, Sensor- oder Kommunikationsanwendungen.
Technische Spezifikationen und Merkmale
Die herausragenden Eigenschaften des LT 3009 ESC sind in den folgenden technischen Merkmalen zusammengefasst:
| Merkmal | Spezifikation |
|---|---|
| Typ | Linearer Spannungsregler (LDO) |
| Ausgangsspannung | Fest 3,3 V |
| Maximaler Ausgangsstrom | 1 Ampere (abhängig von Wärmemanagement) |
| Eingangsspannungsbereich | 2,5 V bis 15 V (typisch) |
| Low Dropout Spannung | Typisch 300 mV bei 1 A |
| Ausgangsrauschen | Sehr gering, typisch < 10 µVRMS (10 Hz bis 100 kHz) |
| Leistungsaufnahme im Leerlauf | Gering |
| Gehäuse | VFSOP-8 (Fine-Pitch Small Outline Package, 8 Pins) |
| Temperaturbereich | Erweiterter industrieller Bereich |
| Schutzfunktionen | Stromlimitierung, thermische Abschaltung |
Vorteile des LT 3009 ESC im Überblick
Die Entscheidung für den LT 3009 ESC LDO-Regler bringt signifikante Vorteile für Ihre Designs:
- Hervorragende Rauschunterdrückung: Ideal für empfindliche analoge und digitale Schaltungen, bei denen Signalreinheit entscheidend ist.
- Hohe Präzision: Liefert eine konstant genaue 3,3 V Ausgangsspannung für zuverlässigen Betrieb kritischer Komponenten.
- Effiziente Low-Dropout-Leistung: Reduziert den Spannungsverlust und maximiert die Effizienz in batteriebetriebenen Geräten.
- Schnelle Transientenantwort: Stabile Versorgung auch bei dynamischen Laständerungen.
- Robustheit: Integrierte Schutzschaltungen gegen Überstrom und Übertemperatur erhöhen die Zuverlässigkeit und Lebensdauer.
- Kompaktes VFSOP-8 Gehäuse: Ermöglicht platzsparende Designs auf Leiterplatten.
- Breiter Eingangsspannungsbereich: Flexibilität bei der Auswahl der Stromquelle.
Tiefergehende Betrachtung: Material, Design und Anwendungsgebiete
Der LT 3009 ESC wird mit modernsten Halbleiterfertigungsprozessen hergestellt, die eine hohe Integration und Leistungsdichte ermöglichen. Das VFSOP-8 Gehäuse ist dabei nicht nur eine Frage der Größe, sondern entscheidend für das Wärmemanagement. Die feine Pin-Teilung erfordert präzise Löttechniken, bietet aber im Gegenzug eine hohe Pin-Dichte auf kleinstem Raum. Die internen Widerstandsnetzwerke und Transistoren sind sorgfältig designed, um eine schnelle Regelung und geringe parasitäre Effekte zu gewährleisten. Die thermische Abschaltung und Stromlimitierung sind als harte Schutzmechanismen implementiert, die den Regler und die angeschlossene Schaltung vor schädlichen Überlastungen schützen. Dies ist besonders relevant in industriellen Umgebungen oder bei Prototypenentwicklungen, wo externe Fehlerquellen nicht immer ausgeschlossen werden können. Die sorgfältige Auswahl der Halbleitermaterialien und der interne Schaltungsaufbau sind optimiert, um die spezifizierte geringe Ausgangsrauschdichte zu erzielen, was durch externe Kompensationskondensatoren weiter verbessert werden kann. Die Materialkomponenten des Gehäuses sind auf Langlebigkeit und Beständigkeit gegenüber typischen Umwelteinflüssen ausgelegt. Die Pin-Kontakte sind für eine sichere Lötverbindung optimiert.
FAQ – Häufig gestellte Fragen zu LT 3009 ESC – LDO-Regler, fest, 3,3 V, VFSOP-8
Was ist ein LDO-Regler und warum ist der LT 3009 ESC besonders?
Ein LDO-Regler (Low-Dropout Regulator) ist ein Typ eines linearen Spannungsreglers, der sich durch seine Fähigkeit auszeichnet, eine stabile Ausgangsspannung auch bei einer sehr geringen Differenz zwischen Eingangs- und Ausgangsspannung aufrechtzuerhalten. Der LT 3009 ESC ist besonders, da er eine sehr geringe Dropout-Spannung, ein extrem niedriges Ausgangsrauschen und eine hohe Strombelastbarkeit in einem kompakten Gehäuse vereint, was ihn für anspruchsvolle Applikationen qualifiziert.
Welchen maximalen Ausgangsstrom kann der LT 3009 ESC liefern?
Der LT 3009 ESC kann einen maximalen Ausgangsstrom von bis zu 1 Ampere liefern. Die tatsächliche Strombelastbarkeit hängt jedoch stark von den thermischen Bedingungen ab. Eine effektive Wärmeableitung über die Leiterplatte oder zusätzliche Kühlmaßnahmen sind entscheidend, um diesen Stromwert dauerhaft nutzen zu können.
Ist der LT 3009 ESC für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, der LT 3009 ESC ist für den erweiterten industriellen Temperaturbereich ausgelegt und verfügt über integrierte Schutzfunktionen wie Stromlimitierung und thermische Abschaltung, die ihn robuster machen. Für extrem raue Bedingungen sollten jedoch zusätzliche Schutzmaßnahmen auf Systemebene in Betracht gezogen werden.
Welche Art von Kondensatoren werden für den LT 3009 ESC empfohlen?
Für optimale Leistung und Stabilität werden in der Regel keramische oder Tantal-Kondensatoren für die Ein- und Ausgangsfilterung empfohlen. Die genauen Spezifikationen und empfohlenen Werte finden sich im Datenblatt des Herstellers. Die Wahl des Kondensatormaterials und der Kapazität beeinflusst maßgeblich die Transientenantwort und das Rauschverhalten.
Was bedeutet VFSOP-8?
VFSOP-8 steht für Fine-Pitch Small Outline Package mit 8 Pins. Dies ist ein sehr kompaktes Oberflächenmontagegehäuse mit engen Pin-Abständen, das sich ideal für platzsparende Schaltungsdesigns eignet.
Kann der LT 3009 ESC für die Spannungsversorgung von FPGA-Chips verwendet werden?
Absolut. FPGAs sind oft sehr empfindlich gegenüber Spannungsschwankungen und Rauschen. Die präzise 3,3 V Ausgangsspannung und das niedrige Rauschen des LT 3009 ESC machen ihn zu einer ausgezeichneten Wahl für die zuverlässige Spannungsversorgung von FPGA-Chips und deren Peripherie.
Wie kann ich die Wärmeableitung des LT 3009 ESC verbessern?
Die Wärmeableitung kann durch die Verwendung einer größeren Kupferfläche auf der Leiterplatte rund um die Lötpads des VFSOP-8 Gehäuses verbessert werden. Auch die Anbindung an eine Massefläche kann die Wärmeableitung signifikant unterstützen. In Fällen, in denen höhere Ströme oder ungünstige Umgebungsbedingungen vorliegen, können zusätzliche Kühlkörper oder eine aktive Kühlung in Betracht gezogen werden.
