Maximale Stabilität und Zuverlässigkeit für Ihre Elektronikprojekte: Der LT 1761 ES5-5 LDO-Regler
Suchen Sie nach einer präzisen und stabilen Spannungsregelung für anspruchsvolle elektronische Schaltungen? Der LT 1761 ES5-5 LDO-Regler ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine konstante 5V-Versorgung ohne Schwankungen benötigen. Speziell entwickelt, um Rauschen zu minimieren und eine außergewöhnliche Leistung zu liefern, ist dieser Regler die überlegene Wahl gegenüber Standardlösungen, die oft mit höherem Ausgangsrauschen und geringerer Effizienz zu kämpfen haben.
Überlegene Leistungsmerkmale des LT 1761 ES5-5
Der LT 1761 ES5-5 zeichnet sich durch seine herausragende Fähigkeit aus, eine extrem stabile Ausgangsspannung von 5V zu liefern, selbst unter wechselnden Lastbedingungen und Eingangsspannungsschwankungen. Diese Präzision ist entscheidend für empfindliche analoge Schaltungen, Hochfrequenzapplikationen und batteriebetriebene Geräte, bei denen jede Spannungsschwankung die Leistung beeinträchtigen kann. Im Vergleich zu herkömmlichen Linearreglern bietet der LT 1761 ES5-5 einen deutlich geringeren Ausgangsrauschpegel, was ihn zur perfekten Komponente für Audio- und HF-Schaltungen macht, bei denen Signalintegrität oberste Priorität hat. Die hohe Strombelastbarkeit und die ausgezeichnete thermische Leistung stellen sicher, dass Ihre Schaltung auch bei intensiver Nutzung zuverlässig funktioniert.
Anwendungsbereiche und Vorteile
Der LT 1761 ES5-5 LDO-Regler findet breite Anwendung in einer Vielzahl von elektronischen Systemen:
- Präzisions-Messgeräte: Gewährleistet eine stabile Referenzspannung für ADCs und DACs, was zu genaueren Messergebnissen führt.
- Audio-Verstärker und Signalverarbeitung: Minimiert Rauschen und Verzerrungen, um eine überlegene Klangqualität zu erzielen.
- HF-Schaltungen und Funksysteme: Bietet eine stabile Versorgung für Oszillatoren, Mischer und Verstärker, was die Signalintegrität in anspruchsvollen Frequenzbereichen sicherstellt.
- Batteriebetriebene Geräte: Ermöglicht eine effiziente Spannungsregelung und längere Batterielaufzeit durch geringen Ruhestrom und hohe Effizienz.
- Digitale Signalprozessoren (DSPs) und Mikrocontroller: Bietet die erforderliche stabile Versorgungsspannung für eine zuverlässige und fehlerfreie Funktion dieser rechenintensiven Komponenten.
- Sensorik und IoT-Anwendungen: Garantiert die präzise Funktion von Sensoren und die Zuverlässigkeit von Datenübertragungen in vernetzten Geräten.
- Industrielle Automatisierung: Sichert die Stabilität kritischer Steuersysteme in rauen Umgebungen.
Technische Spezifikationen im Detail
Die technischen Spezifikationen des LT 1761 ES5-5 LDO-Reglers unterstreichen seine Leistungsfähigkeit und Vielseitigkeit:
| Merkmal | Spezifikation |
|---|---|
| Typ | Linearer Spannungsregler (LDO) |
| Ausgangsspannung | Fest 5 V |
| Maximale Ausgangsstrombelastbarkeit | Typisch 200 mA |
| Eingangsspannungsbereich | 2,7 V bis 20 V |
| Ausgangsrauschpegel | Sehr gering (typisch < 30 µV RMS über 10 Hz bis 100 kHz) |
| Dropout-Spannung | Extrem niedrig (typisch 220 mV bei 200 mA) |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Gehäuse | SOT-23-5 |
| Strombegrenzung | Integrierter Schutz gegen Überlast |
| Thermischer Überlastschutz | Integrierter Schutz gegen Überhitzung |
Hochentwickelte Technologie für Spitzenleistungen
Der LT 1761 ES5-5 basiert auf einer fortschrittlichen BiCMOS-Prozesstechnologie, die es ermöglicht, LDO-Regler mit extrem geringem Eigenrauschen und hoher Stromlieferfähigkeit zu realisieren. Diese Architektur unterscheidet ihn von älteren Bipolar- oder CMOS-basierten Reglern und ermöglicht eine überlegene Regelgenauigkeit und Stabilität. Die geringe Dropout-Spannung ist ein weiteres entscheidendes Merkmal, das die Effizienz des Gesamtsystems verbessert, insbesondere bei Anwendungen mit geringer Eingangsspannung, da weniger Energie als Wärme verloren geht. Dies führt zu einer längeren Batterielaufzeit und reduziert die Anforderungen an die Wärmeabfuhr.

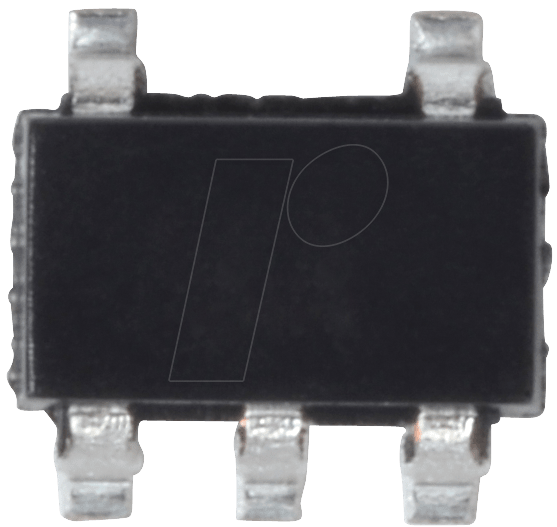

Gehäuse und Montage: SOT-23-5
Das SOT-23-5 Gehäuse des LT 1761 ES5-5 ist ein Standard-Oberflächenmontagegehäuse, das sich durch seine geringe Größe und gute Wärmeableitung auszeichnet. Es ist weit verbreitet und kompatibel mit vielen automatisierten Bestückungsprozessen, was die Integration in die Massenproduktion vereinfacht. Die fünf Pins bieten ausreichend Anschlussmöglichkeiten für die Spannungsregelung und Schutzfunktionen. Die kompakte Bauform ermöglicht eine hohe Packungsdichte auf der Leiterplatte, was besonders in platzkritischen Anwendungen von Vorteil ist.
Maximale Zuverlässigkeit und Schutzfunktionen
Neben seiner herausragenden Regelungsleistung ist der LT 1761 ES5-5 mit integrierten Schutzschaltungen ausgestattet, die die Langlebigkeit und Zuverlässigkeit Ihrer Schaltungen erhöhen. Eine Strombegrenzungsfunktion schützt den Regler und die angeschlossene Last vor Schäden im Falle einer Überlastung. Der thermische Überlastschutz schaltet den Regler ab, wenn er eine kritische Temperatur erreicht, und verhindert so irreparable Schäden durch Überhitzung. Diese integrierten Schutzmaßnahmen reduzieren den Bedarf an externen Schutzkomponenten und vereinfachen das Schaltungsdesign.
Umweltbedingungen und Langlebigkeit
Der LT 1761 ES5-5 ist für den Betrieb in einem breiten Temperaturbereich von -40 °C bis +125 °C spezifiziert. Dies gewährleistet eine zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen, wie sie in industriellen oder automobilen Anwendungen vorkommen. Die hohe Temperaturbeständigkeit und die robuste Halbleitertechnologie sorgen für eine lange Lebensdauer der Komponente, selbst bei Dauerbetrieb. Diese Langlebigkeit trägt zur Gesamtwirtschaftlichkeit Ihrer Produkte bei, da Wartungs- und Austauschzyklen reduziert werden.
Häufig gestellte Fragen zu LT 1761 ES5-5 – LDO-Regler, fest, 5 V, SOT-23-5
Was ist die Hauptfunktion eines LDO-Reglers wie des LT 1761 ES5-5?
Ein LDO-Regler (Low Dropout) ist eine Art von Spannungsregler, der dazu dient, eine stabile und konstante Ausgangsspannung zu liefern. Der LT 1761 ES5-5 speziell stellt eine feste 5-Volt-Versorgung bereit, die für viele elektronische Komponenten unerlässlich ist. LDOs zeichnen sich durch ihre Fähigkeit aus, auch bei geringer Differenz zwischen Eingangs- und Ausgangsspannung stabil zu arbeiten (geringe Dropout-Spannung) und dabei nur minimale Störgeräusche zu erzeugen.
Für welche Art von Schaltungen ist der LT 1761 ES5-5 besonders gut geeignet?
Der LT 1761 ES5-5 ist aufgrund seines extrem geringen Ausgangsrauschens und seiner hohen Präzision ideal für empfindliche analoge Schaltungen, Audio-Systeme, HF-Anwendungen, Präzisionsmessgeräte und batteriebetriebene Geräte, bei denen eine saubere und stabile Stromversorgung kritisch ist. Er minimiert Störungen, die die Signalqualität beeinträchtigen könnten.
Wie hoch ist die maximale Strombelastbarkeit des LT 1761 ES5-5?
Der LT 1761 ES5-5 kann typischerweise eine Ausgangsstrombelastbarkeit von bis zu 200 mA liefern. Dies ist ausreichend für eine Vielzahl von leistungshungrigeren Komponenten und Subsystemen in kleineren elektronischen Geräten.
Welchen Vorteil bietet die geringe Dropout-Spannung des LT 1761 ES5-5?
Eine geringe Dropout-Spannung bedeutet, dass der Spannungsabfall zwischen der Eingangs- und der Ausgangsspannung des Reglers sehr klein ist. Dies führt zu einer höheren Effizienz, da weniger Energie als Wärme verloren geht. Für batteriebetriebene Geräte bedeutet dies eine längere Laufzeit, und für Systeme mit begrenzter Eingangsspannung ermöglicht es den Betrieb, wo ein Standardregler versagen würde.
Ist der LT 1761 ES5-5 gegen Überlastung und Überhitzung geschützt?
Ja, der LT 1761 ES5-5 verfügt über integrierte Schutzschaltungen, einschließlich einer Strombegrenzung, die den Ausgangsstrom bei Überlastung begrenzt, und eines thermischen Überlastschutzes, der den Regler bei Überhitzung abschaltet. Diese Funktionen schützen sowohl den Regler als auch die angeschlossene Schaltung.
Welchen Temperaturbereich kann der LT 1761 ES5-5 abdecken?
Der LT 1761 ES5-5 ist für einen Betriebstemperaturbereich von -40 °C bis +125 °C ausgelegt. Dies gewährleistet eine zuverlässige Funktion auch unter extremen Umgebungsbedingungen.
Was bedeutet das SOT-23-5 Gehäuse für die Anwendung?
Das SOT-23-5 ist ein gängiges Oberflächenmontagegehäuse (SMD), das klein, kostengünstig und gut für automatisierte Bestückungsanlagen geeignet ist. Seine kompakte Größe ermöglicht eine hohe Bauteildichte auf der Leiterplatte, was in modernen, kleinen elektronischen Geräten von großem Vorteil ist.
