Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen: LT 1376 CS8-5
Der LT 1376 CS8-5 Abwärts-Schaltregler ist die optimale Lösung für Entwickler und Technikbegeisterte, die eine zuverlässige und effiziente Spannungsversorgung mit fester Ausgangsspannung von 5V benötigen. Speziell konzipiert für Anwendungen, bei denen präzise Stromversorgung und minimierte Energieverluste entscheidend sind, ersetzt dieser Chip ineffiziente Linearregler und liefert eine stabile Stromversorgung von bis zu 1,5A.
Überlegene Leistung und Effizienz des LT 1376 CS8-5
Im Vergleich zu herkömmlichen Linearreglern zeichnet sich der LT 1376 CS8-5 durch seine herausragende Effizienz aus. Während Linearregler überschüssige Energie als Wärme ableiten, wandelt dieser Schaltregler die Eingangsspannung mit minimalen Verlusten in die gewünschte Ausgangsspannung um. Dies führt zu einer erheblich reduzierten Wärmeentwicklung und ermöglicht kleinere, leichtere Designs, da weniger Kühlkomponenten benötigt werden. Die hohe Schaltfrequenz von 500 kHz trägt zusätzlich zu kompakten externen Komponenten wie Induktivitäten und Kondensatoren bei, was die Integrationsmöglichkeiten erweitert.
Technische Spezifikationen und Vorteile
Der LT 1376 CS8-5 bietet eine feste Ausgangsspannung von 5V und liefert einen stabilen Ausgangsstrom von bis zu 1,5A. Diese Parameter machen ihn ideal für eine breite Palette von Anwendungen, von Stromversorgungen für Mikrocontroller und Sensoren bis hin zu Systemen in der Automobiltechnik und industriellen Automatisierung.
- Feste Ausgangsspannung: Garantiert eine präzise und stabile 5V Versorgung, unerlässlich für empfindliche Elektronik.
- Hoher Ausgangsstrom: Mit 1,5A Nennstrom können auch anspruchsvollere Lasten problemlos versorgt werden.
- Hohe Schaltfrequenz (500 kHz): Ermöglicht den Einsatz kleinerer externer Komponenten (Induktivitäten, Kondensatoren) und reduziert somit die Größe und Kosten der Gesamtlösung.
- Hohe Effizienz: Minimiert Energieverluste und reduziert die Wärmeentwicklung, was zu längerer Lebensdauer und Betriebssicherheit führt.
- Kompaktes SO-8 Gehäuse: Ermöglicht eine einfache Integration in bestehende Schaltungsdesigns und spart wertvollen Platz auf der Leiterplatte.
- Integrierte Schutzfunktionen: Bietet erweiterte Sicherheit und Zuverlässigkeit durch integrierte Überstrom- und Übertemperaturschutzschaltungen.
- Einfache Anwendung: Benötigt nur wenige externe Komponenten, was die Entwicklungszeit und Komplexität reduziert.
Anwendungsgebiete und Integration
Die Vielseitigkeit des LT 1376 CS8-5 erschließt zahlreiche Anwendungsfelder. In der mobilen Elektronik trägt seine hohe Effizienz zur Verlängerung der Akkulaufzeit bei, während er in industriellen Umgebungen für seine Robustheit und Zuverlässigkeit geschätzt wird. Die geringe Wärmeentwicklung prädestiniert ihn für den Einsatz in geschlossenen Systemen oder dort, wo thermische Belastungen minimiert werden müssen.
Beispiele für typische Einsatzbereiche:
- Stromversorgungen für Mikrocontroller und digitale Signalprozessoren (DSPs).
- Energieversorgung für Sensoren und Datenerfassungssysteme.
- DC/DC-Wandler in tragbaren Geräten und Messtechnik.
- Netzteile für Kommunikationsmodule und IoT-Geräte.
- Automobilanwendungen, bei denen Effizienz und Platzbeschränkungen eine Rolle spielen.
- Industrielle Steuerungssysteme und Automatisierung.
Produkt-Eigenschaften im Detail
| Merkmal | Spezifikation / Vorteil |
|---|---|
| Schaltreglertyp | Abwärts (Buck) Schaltregler, fix |
| Ausgangsspannung (Vout) | 5 V, präzise und stabil |
| Maximaler Ausgangsstrom (Aout) | 1,5 A, für diverse Lasten geeignet |
| Schaltfrequenz | 500 kHz, ermöglicht kompakte externe Komponenten |

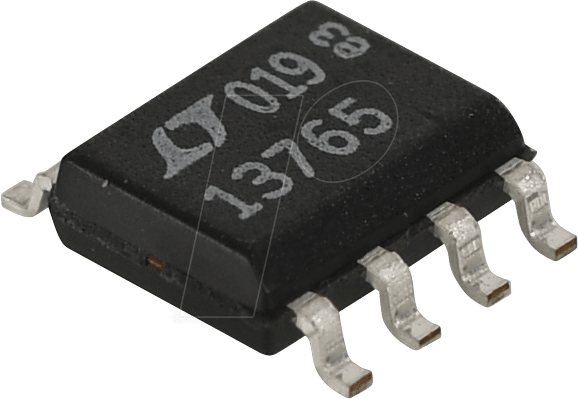

| Gehäusetyp | SO-8, platzsparend und gut integrierbar |
| Effizienz | Hocheffizient, minimiert Energieverluste und Wärmeentwicklung |
| Schutzfunktionen | Integrierter Überstromschutz, Übertemperaturschutz (typisch für diese Art von Reglern) |
| Anwendungsspezifische Vorteile | Reduziert die Notwendigkeit für passive Kühlkomponenten, ermöglicht kompakte Systemdesigns, vereinfacht die Schaltungsentwicklung durch feste Ausgangsspannung. |
FAQ – Häufig gestellte Fragen zu LT 1376 CS8-5 – Abwärts-Schaltregler, fix, 5 Vout, 1,5 Aout, 500 kHz, SO-8
Was ist der Hauptvorteil des LT 1376 CS8-5 gegenüber einem Linearregler?
Der Hauptvorteil liegt in der deutlich höheren Effizienz. Während Linearregler überschüssige Spannung als Wärme abführen, wandelt der LT 1376 CS8-5 diese Energie effizient in nutzbare Ausgangsleistung um. Dies reduziert den Energieverbrauch, die Wärmeentwicklung und ermöglicht kompaktere Designs ohne große Kühlkörper.
Welche externen Komponenten werden typischerweise für den Betrieb des LT 1376 CS8-5 benötigt?
Für den typischen Betrieb eines Abwärts-Schaltreglers wie dem LT 1376 CS8-5 werden im Wesentlichen eine Eingangskondensator zur Glättung der Eingangsspannung, eine Ausgangskondensator zur Glättung der Ausgangsspannung und eine Induktivität zur Energiespeicherung und -umwandlung benötigt. Die genauen Werte und Spezifikationen der externen Komponenten hängen von den spezifischen Eingangs- und Ausgangsstrombedingungen ab und sind im Datenblatt des Herstellers detailliert aufgeführt.
Kann der LT 1376 CS8-5 auch für Spannungen unter 5V verwendet werden?
Nein, der LT 1376 CS8-5 ist ein Abwärts-Schaltregler mit einer festen Ausgangsspannung von 5V. Er ist dazu ausgelegt, eine höhere Eingangsspannung auf eine stabile 5V Ausgangsspannung zu reduzieren. Für Anwendungen, die andere feste Ausgangsspannungen erfordern, müssen entsprechende alternative Bauteile oder eine konfigurierbare Schaltreglervariante in Betracht gezogen werden.
Wie wirkt sich die Schaltfrequenz von 500 kHz auf das Design aus?
Eine höhere Schaltfrequenz wie 500 kHz ermöglicht die Verwendung von kleineren Induktivitäten und Kondensatoren im Vergleich zu Schaltreglern mit niedrigeren Frequenzen. Dies führt zu einer Reduzierung der Größe und des Gewichts der externen Komponenten und somit zu kompakteren Schaltungsdesigns. Dies ist besonders vorteilhaft in Anwendungen mit begrenztem Platzangebot.
Welche Schutzmechanismen sind im LT 1376 CS8-5 integriert?
Wie die meisten modernen integrierten Schaltregler verfügt der LT 1376 CS8-5 typischerweise über integrierte Schutzmechanismen wie Überstromschutz und Übertemperaturschutz. Diese Schutzfunktionen sind entscheidend, um den Baustein selbst und die angeschlossene Last im Falle von Fehlern oder ungünstigen Betriebsbedingungen zu schützen und die Systemzuverlässigkeit zu erhöhen.
Ist der LT 1376 CS8-5 für den Einsatz in rauen Umgebungen geeignet?
Die Eignung für raue Umgebungen hängt von verschiedenen Faktoren ab, einschließlich der Betriebstemperatur, der Feuchtigkeit und der Vibrationsfestigkeit. Da der LT 1376 CS8-5 eine hohe Effizienz aufweist und somit weniger Wärme entwickelt, ist er tendenziell robuster als Linearregler unter thermischen Belastungen. Die spezifische Gehäusekonstruktion und die interne Komponentenauswahl des Bausteins sowie die Auslegung der umliegenden Schaltung sind entscheidend für den Einsatz in industriellen oder automobilen Umgebungen.
Wie kann der LT 1376 CS8-5 in einem Prototypen entwickelt werden?
Die Entwicklung eines Prototyps mit dem LT 1376 CS8-5 ist dank seiner Einfachheit und der geringen Anzahl benötigter externer Komponenten relativ unkompliziert. Zuerst wird die notwendige externe Beschaltung gemäß dem Datenblatt des Herstellers auf einer Lochraster- oder Prototypenplatine aufgebaut. Anschließend wird die Eingangsspannung angelegt und die Ausgangsspannung sowie der Strom unter verschiedenen Lastbedingungen gemessen, um die korrekte Funktionalität zu überprüfen.
