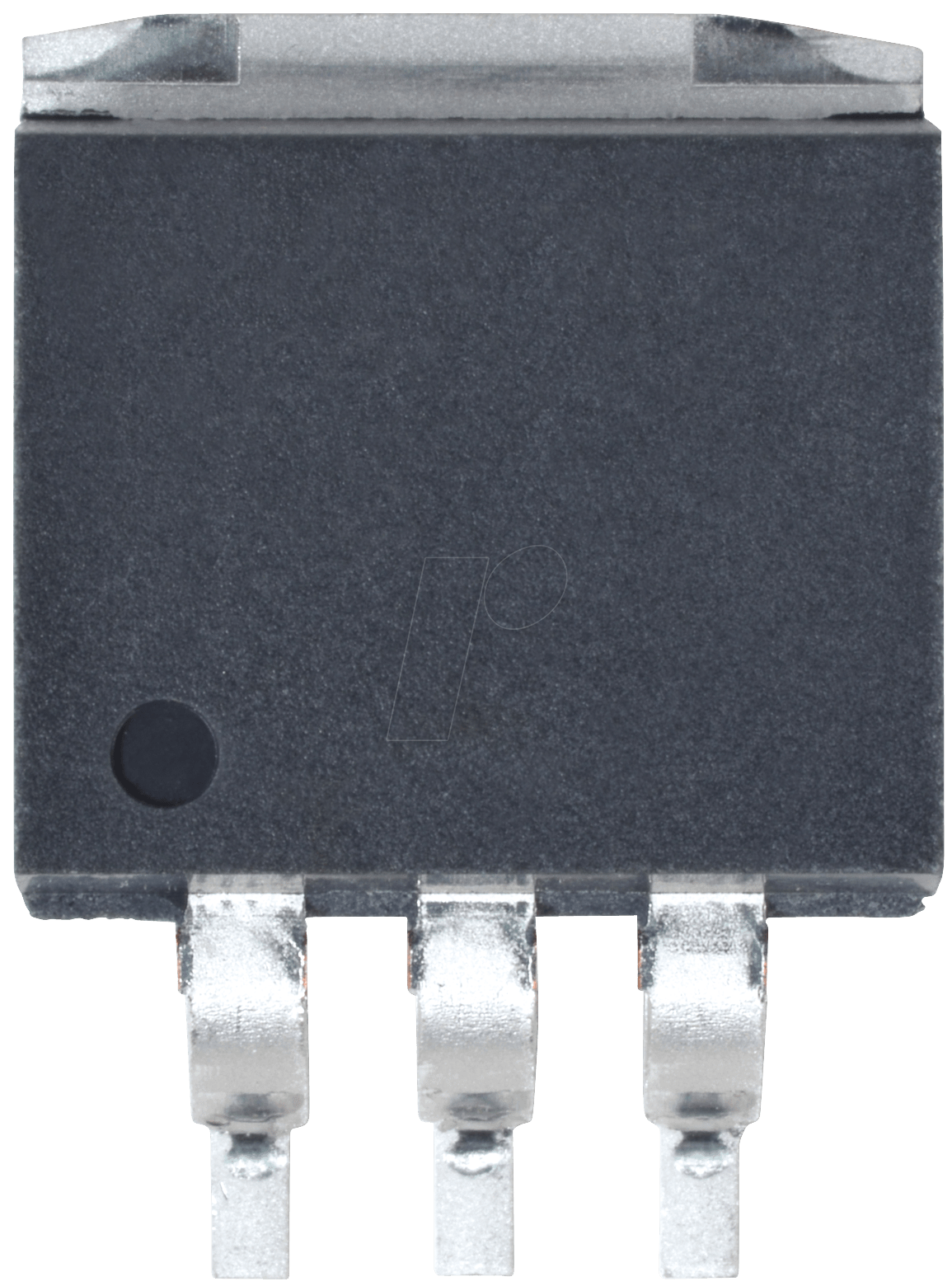

LT 1086 CM3,3 – LDO-Regler, fest, 3,3 V, TO-263

LT 1086 CM3,3 – LDO-Regler, fest, 3,3 V, TO-263: Stabile und zuverlässige Spannungsversorgung für anspruchsvolle Elektronikprojekte

Sie benötigen eine präzise und störungsfreie Spannungsversorgung für Ihre empfindlichen elektronischen Schaltungen? Der LT 1086 CM3,3 – LDO-Regler, fest, 3,3 V, TO-263 wurde entwickelt, um genau diese Herausforderung zu meistern. Dieses Bauteil ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine stabile 3,3-Volt-Ausgangsspannung benötigen, die auch unter variierenden Lastbedingungen und Eingangsspannungsschwankungen konstant bleibt. Verabschieden Sie sich von instabilen Spannungen, die die Performance Ihrer Geräte beeinträchtigen, und setzen Sie auf die bewährte Qualität des LT 1086 CM3,3.

Präzision und Zuverlässigkeit: Die Kernkompetenzen des LT 1086 CM3,3

Der LT 1086 CM3,3 ist ein Low-Dropout (LDO) Spannungsregler, der sich durch seine herausragende Fähigkeit auszeichnet, eine feste und exakt definierte Ausgangsspannung von 3,3 Volt zu liefern. Im Gegensatz zu herkömmlichen Spannungsreglern benötigt ein LDO-Regler nur einen sehr geringen Spannungsabfall zwischen Eingangs- und Ausgangsspannung, um stabil zu arbeiten. Dies macht ihn besonders geeignet für Anwendungen, bei denen die Eingangsspannung nur geringfügig höher als die gewünschte Ausgangsspannung ist oder bei denen eine maximale Energieeffizienz angestrebt wird.

Vorteile des LT 1086 CM3,3 – Mehr als nur eine Standardlösung

Warum sollten Sie sich für den LT 1086 CM3,3 entscheiden? Die Antwort liegt in seiner überlegenen Leistung und seinen spezifischen Eigenschaften, die ihn von generischen Spannungsreglern abheben:

• Hervorragende Last- und Leitungsregelung: Der LT 1086 CM3,3 bietet eine außergewöhnlich gute Regelung sowohl bei Änderungen der Ausgangslast als auch bei Schwankungen der Eingangsspannung. Dies minimiert Rauschen und unerwünschte Spannungsspitzen, die die Funktionsweise empfindlicher Komponenten beeinträchtigen könnten.
• Geringer Spannungsabfall (Low Dropout): Der geringe Dropout-Spannungsbedarf von typischerweise nur wenigen hundert Millivolt erlaubt den Einsatz in Systemen mit begrenztem Eingangsspannungsbereich, was die Flexibilität im Schaltungsdesign erhöht und den Energieverlust reduziert.
• Hohe Zuverlässigkeit und Robustheit: Gefertigt nach strengen Qualitätsstandards, gewährleistet der LT 1086 CM3,3 eine lange Lebensdauer und zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.
• Integrierte Schutzschaltungen: Um Ihre Schaltung vor Beschädigungen zu schützen, verfügt der Regler über integrierte Überstromschutz- und thermische Abschaltfunktionen. Diese Sicherheitsmerkmale sind unerlässlich für den Schutz Ihrer wertvollen Elektronik.
• Breiter Betriebstemperaturbereich: Mit einem erweiterten Temperaturbereich ist der LT 1086 CM3,3 für den Einsatz in verschiedensten industriellen und automobilen Anwendungen geeignet.

Technische Spezifikationen im Detail: Eine fundierte Entscheidungsgrundlage

Um Ihnen eine fundierte Entscheidung zu ermöglichen, finden Sie hier eine detaillierte Übersicht der relevanten technischen Eigenschaften des LT 1086 CM3,3 LDO-Reglers. Diese Informationen sind entscheidend für die erfolgreiche Integration in Ihre Designs:

Spezifikation	Wert/Beschreibung
Typ	Linearer Spannungsregler (LDO)
Ausgangsspannung	Fest 3,3 V
Maximale Ausgangsstromstärke	Typischerweise 1,5 A (abhängig von Kühlung und Eingangs-/Ausgangsspannung)
Eingangsspannungsbereich	Bis zu 15 V (max. zulässige Spannung beachten)
Dropout-Spannung	Maximal 1,3 V bei 1,5 A Ausgangsstrom (typisch deutlich geringer)
Ausgangsspannungsgenauigkeit	±1 % (typisch)
Betriebstemperaturbereich	-40 °C bis +125 °C
Gehäuseform	TO-263 (auch bekannt als TO-220-3, SMD-Formfaktor)
Schutzfunktionen	Überstromschutz, thermische Abschaltung
Anwendung	Allgemeine Spannungsregelung, Stromversorgungen für Mikrocontroller, Sensoren, drahtlose Module, Audio-Schaltungen
Hersteller	Analog Devices (ursprünglich Linear Technology)

Anwendungsgebiete: Wo der LT 1086 CM3,3 glänzt

Die vielseitigen Eigenschaften des LT 1086 CM3,3 machen ihn zu einer bevorzugten Wahl in einer breiten Palette von elektronischen Applikationen. Seine Fähigkeit, eine stabile und saubere 3,3-V-Schiene zu liefern, ist essenziell für die Performance und Zuverlässigkeit dieser Systeme:

• Stromversorgungen für Mikrocontroller und Logikschaltungen: Moderne Mikrocontroller und digitale Logikbausteine sind oft empfindlich gegenüber Spannungsschwankungen und benötigen eine exakte 3,3-V-Versorgung für optimale Leistung und Vermeidung von Fehlfunktionen.
• Stromversorgungen für drahtlose Kommunikationsmodule: WLAN-, Bluetooth- und Mobilfunkmodule benötigen stabile Spannungen, um eine zuverlässige Datenübertragung zu gewährleisten und Störungen zu minimieren.
• Audio- und Videoverarbeitung: In hochwertigen Audio- und Videogeräten sind saubere Stromversorgungen entscheidend für die Signalintegrität und die Vermeidung von Rauschen, das die Klang- oder Bildqualität beeinträchtigen könnte.
• Sensorik und Messtechnik: Präzisionssensoren und Messgeräte liefern nur dann exakte Ergebnisse, wenn sie mit einer stabilen und rauschfreien Referenzspannung versorgt werden. Der LT 1086 CM3,3 erfüllt diese Anforderung.
• Embedded Systeme und IoT-Geräte: In energieeffizienten und batteriebetriebenen Geräten ermöglicht der geringe Dropout des LDOs eine längere Laufzeit und eine effizientere Nutzung der verfügbaren Energie.
• Industrielle Automatisierung: In rauen industriellen Umgebungen, in denen Zuverlässigkeit an erster Stelle steht, bietet der LT 1086 CM3,3 eine robuste und konsistente Spannungsversorgung für Steuerungen und Überwachungssysteme.
• Prototyping und Forschung: Für Entwickler, die neue Schaltungen entwerfen, bietet der LT 1086 CM3,3 eine einfache und zuverlässige Möglichkeit, eine stabile 3,3-V-Referenzspannung zu etablieren und zu testen.

Integration und Handhabung: Wichtige Überlegungen für den Einsatz

Die Implementierung des LT 1086 CM3,3 in Ihre Schaltung ist dank seines Standard-Gehäuses und seiner einfachen Funktionalität unkompliziert. Dennoch sollten einige wichtige Aspekte berücksichtigt werden, um die optimale Leistung und Langlebigkeit zu gewährleisten:

• Kühlungsmanagement: Obwohl es sich um einen LDO-Regler handelt, kann bei höheren Ausgangsströmen und/oder größeren Spannungsdifferenzen zwischen Ein- und Ausgang eine Kühlung erforderlich sein. Das TO-263-Gehäuse bietet gute Voraussetzungen für die Montage auf Kühlkörpern oder für die Nutzung der Leiterplatte als Kühlfläche. Achten Sie auf eine ausreichende Wärmeableitung, um die thermische Abschaltung zu vermeiden und die Lebensdauer des Bauteils zu maximieren.
• Entkopplungskondensatoren: Für eine optimale Stabilität und Rauschunterdrückung ist es ratsam, Eingangs- und Ausgangskondensatoren zu verwenden. Ein 10-µF Elektrolytkondensator oder Tantalkondensator am Eingang und ein 10-µF bis 100-µF Elektrolyt- oder Tantalkondensator am Ausgang sind üblich. Verwenden Sie nach Möglichkeit auch kleinere keramische Kondensatoren (z.B. 0,1 µF) in unmittelbarer Nähe der Pinne, um hochfrequente Störungen zu minimieren.
• Layout-Überlegungen: Platzieren Sie die Entkopplungskondensatoren so nah wie möglich an den entsprechenden Pins des Reglers. Kurze und breite Leiterbahnen für Strompfade helfen, den Spannungsabfall und die Induktivität zu reduzieren.
• Eingangsspannungsbereich: Überschreiten Sie niemals die maximal zulässige Eingangsspannung, da dies zu irreversiblen Schäden am Bauteil führen kann. Berücksichtigen Sie auch die Dropout-Spannung bei der Dimensionierung der Eingangsspannung, um sicherzustellen, dass der Regler auch unter ungünstigsten Bedingungen die gewünschte Ausgangsspannung liefert.

FAQ – Häufig gestellte Fragen zu LT 1086 CM3,3 – LDO-Regler, fest, 3,3 V, TO-263

Was ist der Hauptvorteil eines LDO-Reglers gegenüber einem herkömmlichen Spannungsregler?

Der Hauptvorteil eines LDO-Reglers wie dem LT 1086 CM3,3 ist sein sehr geringer Spannungsabfall (Dropout-Spannung) zwischen Ein- und Ausgang. Dies ermöglicht eine effizientere Nutzung der Eingangsspannung und erlaubt den Einsatz in Systemen, bei denen die Eingangsspannung nur geringfügig höher als die gewünschte Ausgangsspannung ist, was mit vielen Standard-Reglern nicht möglich wäre.

Ist der LT 1086 CM3,3 für den Einsatz in rauen Umgebungen geeignet?

Ja, der LT 1086 CM3,3 ist für den Betrieb in einem erweiterten Temperaturbereich von -40 °C bis +125 °C spezifiziert und verfügt über integrierte Schutzschaltungen wie thermische Abschaltung und Überstromschutz. Dies macht ihn zu einer robusten Wahl für industrielle und anspruchsvolle Anwendungen.

Welche maximale Stromstärke kann der LT 1086 CM3,3 liefern?

Der LT 1086 CM3,3 kann typischerweise bis zu 1,5 Ampere liefern. Die tatsächlich nutzbare Stromstärke kann jedoch von Faktoren wie der Kühlung, der Differenz zwischen Ein- und Ausgangsspannung und der Umgebungstemperatur abhängen. Für Anwendungen, die konstant nahe der maximalen Stromstärke betrieben werden, ist eine sorgfältige thermische Auslegung unerlässlich.

Benötige ich zwingend externe Kühlkörper für den LT 1086 CM3,3?

Nicht immer. Wenn der Stromverbrauch gering ist oder die Spannungsdifferenz zwischen Ein- und Ausgang klein ist, kann die Leiterplatte selbst als Kühlkörper fungieren. Bei höherer Strombelastung oder größeren Spannungsunterschieden ist jedoch eine zusätzliche Kühlung durch einen Kühlkörper oder eine gut dimensionierte Kupferfläche auf der Leiterplatte dringend empfohlen, um Überhitzung zu vermeiden.

Wie wichtig sind die Entkopplungskondensatoren bei der Verwendung des LT 1086 CM3,3?

Entkopplungskondensatoren sind sehr wichtig, um die Stabilität des Reglers zu gewährleisten und Rauschen auf der Ausgangsspannung zu minimieren. Sie helfen, transiente Lastspitzen auszugleichen und unerwünschte Oszillationen zu unterdrücken. Ohne sie kann die Regelgüte leiden und die Schaltung instabil werden.

Kann der LT 1086 CM3,3 auch für eine Ausgangsspannung von 5 Volt verwendet werden?

Nein, der LT 1086 CM3,3 ist ein Festspannungsregler, der fest auf eine Ausgangsspannung von 3,3 Volt ausgelegt ist. Für eine 5-Volt-Ausgangsspannung müssten Sie ein alternatives Bauteil wie den LT 1086-5 oder einen anderen passenden Spannungsregler verwenden.

Ist der LT 1086 CM3,3 für den Einsatz in Automotive-Anwendungen zugelassen?

Obwohl der LT 1086 CM3,3 über eine hohe Zuverlässigkeit und einen breiten Betriebstemperaturbereich verfügt, ist er nicht explizit für alle Automotive-Qualifikationen zertifiziert. Für sicherheitskritische oder hochvolumige Automotive-Anwendungen sollten Sie die spezifischen Automotive-Varianten oder zugelassenen Alternativen von Herstellern wie Analog Devices prüfen, die für diese Zwecke optimiert sind und entsprechende Zulassungen besitzen.

Marke	Analog Devices
