LT 1076 CT-5: Effiziente Spannungsregelung für anspruchsvolle Anwendungen
Benötigen Sie eine zuverlässige und effiziente Methode zur Umwandlung höherer Eingangsspannungen in eine stabile Niederspannung von 5,0 Volt für Ihre elektronischen Schaltungen? Der LT 1076 CT-5 Abwärts-Schaltregler ist die ideale Lösung für Entwickler und Ingenieure, die eine präzise und leistungsfähige Spannungsversorgung benötigen, bei der herkömmliche lineare Regler an ihre Grenzen stoßen. Er eignet sich hervorragend für den Einsatz in Industrie-, Automobil- und Telekommunikationsanwendungen, wo Effizienz, Robustheit und geringe Wärmeentwicklung entscheidend sind.
Herausragende Leistungsmerkmale des LT 1076 CT-5
Der LT 1076 CT-5 zeichnet sich durch seine hohe Effizienz bei der Energieumwandlung aus. Im Gegensatz zu linearen Spannungsreglern, die überschüssige Energie als Wärme ableiten, wandelt ein Schaltregler die Energie mittels eines internen Schalters und Induktors deutlich effizienter um. Dies führt zu einer erheblichen Reduzierung der Verlustleistung und damit zu einer geringeren Wärmeentwicklung. Diese Eigenschaft ist besonders vorteilhaft in Anwendungen, in denen Platz und Kühlmöglichkeiten begrenzt sind, oder wenn eine hohe Leistungsdichte gefordert ist.
Ein weiterer entscheidender Vorteil ist die Fähigkeit, mit einer hohen Eingangsspannung von bis zu 45 Volt umzugehen. Dies eröffnet eine breitere Palette von Stromversorgungsoptionen und erhöht die Flexibilität im Design. Die fixe Ausgangsspannung von 5,0 Volt sorgt für eine konstant stabile Stromversorgung, die für empfindliche Mikrocontroller, Sensoren und andere digitale Komponenten unerlässlich ist.
Überlegene Wahl gegenüber Standardlösungen
Der LT 1076 CT-5 Abwärts-Schaltregler bietet signifikante Vorteile gegenüber Standard-Festspannungsreglern:
- Höhere Energieeffizienz: Reduziert den Energieverbrauch und die Wärmeentwicklung drastisch, was zu geringeren Betriebskosten und einer längeren Lebensdauer der Komponenten führt.
- Breiterer Eingangsspannungsbereich: Ermöglicht den Einsatz mit verschiedenen Stromquellen, von Batterien bis hin zu industriellen Netzteilen, ohne dass zusätzliche Spannungsregelungsschritte erforderlich sind.
- Präzise Ausgangsspannung: Die feste 5,0-V-Ausgangsspannung ist ideal für eine Vielzahl von digitalen und analogen Schaltungen, die eine genaue Stromversorgung benötigen.
- Geringere Wärmeentwicklung: Minimiert den Bedarf an aufwendigen Kühlkörpern, was Platz und Kosten spart und den Einbau in kompakte Gehäuse erleichtert.
- Integrierte Schutzfunktionen: Bietet eine verbesserte Zuverlässigkeit durch integrierte Schutzmechanismen gegen Überstrom und Überhitzung.
- Hohe Schaltfrequenz: Die Betriebsfrequenz von 100 kHz ermöglicht den Einsatz kleinerer externer Komponenten (Induktivitäten und Kondensatoren), was zu einer kompakteren Gesamtlösung führt.
Technische Spezifikationen und Design-Merkmale
Der LT 1076 CT-5 ist ein monolithischer integrierter Schaltkreis, der speziell für leistungsstarke Abwärtswandler-Anwendungen entwickelt wurde. Seine interne Struktur umfasst einen Leistungsschalter, einen Oszillator, einen Strommesskreis und eine Spannungsreferenz. Die feste Ausgangsspannung von 5,0 Volt wird durch präzise interne Komponenten gewährleistet.

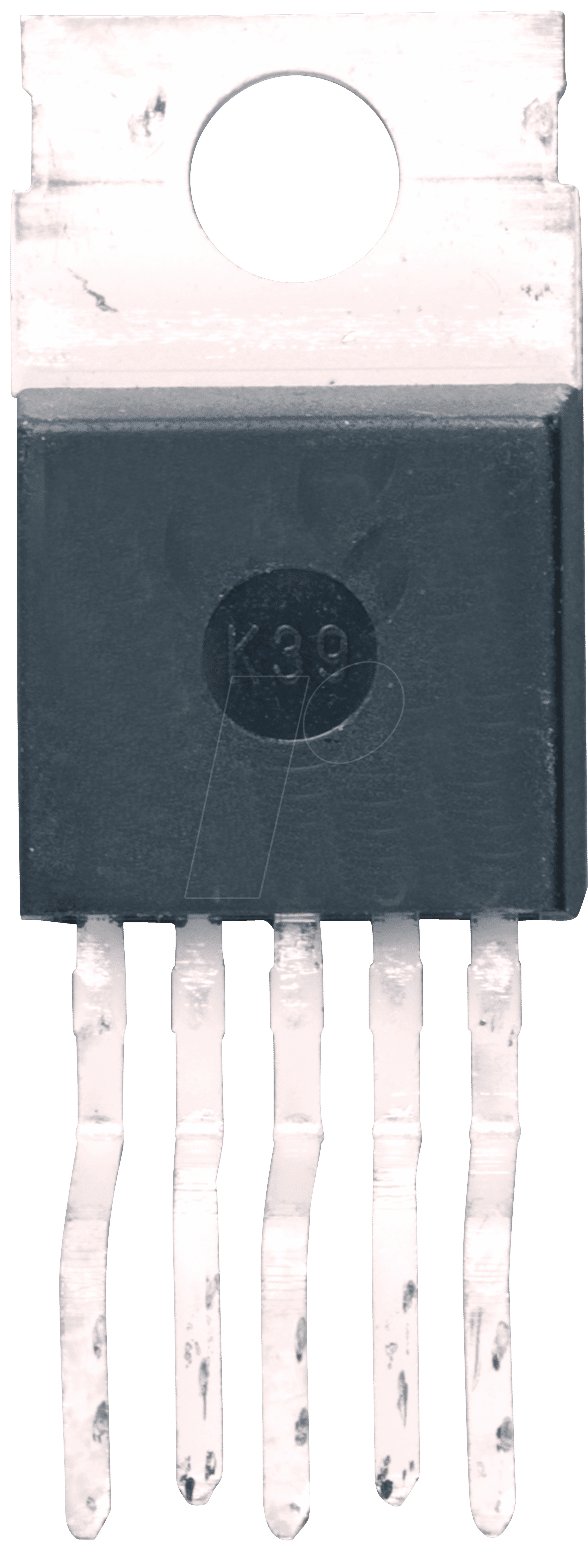

Die TO-220-Gehäuseform bietet eine gute Wärmeableitung und einfache Montage auf Leiterplatten oder Kühlkörpern. Mit einem maximalen Ausgangsstrom von 2 A ist der LT 1076 CT-5 für eine Vielzahl von Leistungsklassen geeignet.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ | Abwärts-Schaltregler (Buck Converter) |
| Ausgangsspannung | Fest 5,0 V DC |
| Max. Eingangsspannung | 45 V DC |
| Max. Ausgangsstrom | 2 A |
| Schaltfrequenz | 100 kHz |
| Gehäuseform | TO-220 |
| Effizienz | Sehr hoch durch Schaltregler-Technologie, minimiert Wärmeentwicklung. |
| Anwendungsbereiche | Industrielle Stromversorgungen, Telekommunikationsgeräte, Fahrzeugselektronik, Mess- und Regeltechnik. |
Anwendungsbereiche und Integrationsmöglichkeiten
Die Vielseitigkeit des LT 1076 CT-5 macht ihn zu einer bevorzugten Wahl in zahlreichen technischen Bereichen. In der Industrieautomation wird er zur Erzeugung stabiler Spannungen für Sensoren, Aktoren und Steuerungssysteme eingesetzt, die oft von variierenden Netzspannungen versorgt werden. Im Automobilbereich ermöglicht er die Umwandlung der Bordnetzspannung in stabile 5-Volt-Versorgung für Infotainmentsysteme, Navigationsgeräte und Fahrerassistenzsysteme, selbst unter extremen Temperaturbedingungen und Spannungsschwankungen.
Die Telekommunikationsindustrie profitiert von der hohen Effizienz und Zuverlässigkeit bei der Stromversorgung von Netzwerkkomponenten, Routern und Basisstationen, wo eine unterbrechungsfreie und stabile Stromversorgung entscheidend ist. Auch in der Messtechnik und der Entwicklung von Prototypen bietet der LT 1076 CT-5 eine leistungsstarke und einfach zu integrierende Lösung für präzise Spannungsanforderungen.
Die Integration des LT 1076 CT-5 in ein Schaltungsdesign ist dank seiner standardmäßigen TO-220-Bauform und der Notwendigkeit weniger externer Komponenten wie Induktivität und Ausgangskondensatoren unkompliziert. Die hohe Schaltfrequenz von 100 kHz erlaubt den Einsatz von kleineren und kostengünstigeren passiven Bauelementen, was die Systemgröße weiter reduziert und die Kosten senkt.
Häufig gestellte Fragen zu LT 1076 CT-5 – Abwärts-Schaltregler, fix, 45 Vin, 5,0 Vout, 2 A, 100 kHz, TO-22
Was ist der Hauptvorteil der Verwendung eines Schaltreglers wie dem LT 1076 CT-5 gegenüber einem linearen Regler?
Der Hauptvorteil liegt in der deutlich höheren Energieeffizienz. Während lineare Regler überschüssige Energie als Wärme dissipieren, wandelt ein Schaltregler die Energie effizienter um. Dies führt zu geringerer Wärmeentwicklung, niedrigerem Energieverbrauch und der Möglichkeit, kompaktere Designs mit weniger oder kleineren Kühlkomponenten zu realisieren.
Kann der LT 1076 CT-5 auch für höhere Ausgangsströme verwendet werden?
Der LT 1076 CT-5 ist für einen maximalen Ausgangsstrom von 2 A spezifiziert. Für Anwendungen, die höhere Ströme erfordern, müssten parallele Schaltungen oder leistungsfähigere Schaltregler-ICs in Betracht gezogen werden.
Welche externen Komponenten sind für den Betrieb des LT 1076 CT-5 erforderlich?
Für den Grundbetrieb eines Abwärts-Schaltreglers wie dem LT 1076 CT-5 sind typischerweise eine Eingangs- und eine Ausgangskondensator sowie eine geeignete Induktivität erforderlich. Die genauen Werte dieser Komponenten hängen von der spezifischen Anwendung und den gewünschten Leistungsparametern ab und sind den Applikationshinweisen des Herstellers zu entnehmen.
Wie robust ist der LT 1076 CT-5 gegenüber Laständerungen oder kurzzeitigen Überlastungen?
Der LT 1076 CT-5 verfügt über integrierte Schutzschaltungen, die ihn vor Überstrom und Überhitzung schützen. Diese Schutzmechanismen erhöhen die Zuverlässigkeit des Bausteils, auch bei unerwarteten Lastschwankungen oder kurzzeitigen Überlastungen.
Ist der LT 1076 CT-5 für den Einsatz in rauen Umgebungen geeignet?
Die TO-220-Bauform bietet eine gute Robustheit, und die Schaltregler-Technologie ist generell weniger anfällig für Temperaturprobleme als lineare Regler bei hoher Last. Für sehr extreme Umgebungsbedingungen (z.B. extreme Temperaturen, Vibrationen) sind jedoch zusätzliche Design-Überlegungen und gegebenenfalls eine geeignete Gehäusetechnik notwendig.
Welche Vorteile bietet die fixe 5,0-V-Ausgangsspannung?
Eine fixe Ausgangsspannung von 5,0 V ist ein weit verbreiteter Standard für die Stromversorgung von Mikrocontrollern, Logikschaltungen, vielen Sensoren und anderen elektronischen Komponenten. Dies vereinfacht das Schaltungsdesign erheblich, da keine zusätzlichen Komponenten zur Spannungseinstellung oder -stabilisierung benötigt werden.
Ist die 100 kHz Schaltfrequenz ein Vorteil für das Schaltungsdesign?
Ja, die 100 kHz Schaltfrequenz ist ein wichtiger Vorteil. Sie ermöglicht die Verwendung kleinerer Induktivitäten und Kondensatoren im Vergleich zu Schaltreglern mit niedrigeren Frequenzen. Dies führt zu einer kompakteren Platine und potenziell niedrigeren Materialkosten für die externen Bauteile.
