Der LT1070CT: Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer zuverlässigen und flexiblen Lösung zur Spannungsanpassung in Ihren komplexen elektronischen Schaltungen? Der LT1070CT – Step-Up/Down-Wandler mit einstellbarem Ausgang und einem beeindruckenden Eingangsspannungsbereich von 3 bis 60 V sowie einem Ausgangsspannungsbereich von 1,25 bis 65 V ist die Antwort für Entwickler und Hobbyisten, die präzise Leistung ohne Kompromisse benötigen.
Unübertroffene Flexibilität und Effizienz
Der LT1070CT ist nicht nur ein einfacher Spannungsregler; er ist ein vielseitiges Schaltregler-IC, das die Lücke zwischen verschiedenen Spannungsniveaus mühelos schließt. Im Gegensatz zu herkömmlichen linearen Reglern, die bei der Spannungsreduzierung Energie in Form von Wärme verlieren, arbeitet der LT1070CT als hocheffizienter Schaltregler. Dies bedeutet geringere Wärmeentwicklung, höhere Energieausnutzung und damit längere Laufzeiten für batteriebetriebene Geräte oder reduzierte Kühlungsanforderungen in anspruchsvollen Systemen. Die Fähigkeit, sowohl die Spannung zu erhöhen (Step-Up) als auch zu senken (Step-Down) mit einem einzigen Bauteil, eliminiert die Notwendigkeit mehrerer separater Regler und vereinfacht so Ihr Schaltungsdesign erheblich.
Anwendungsgebiete, die von der Präzision profitieren
Die Anpassungsfähigkeit des LT1070CT macht ihn zu einem unverzichtbaren Bausteil in einer Vielzahl von Hightech-Anwendungen:
- Industrielle Automatisierung: Sicherstellung stabiler Versorgungsspannungen für Sensoren, Steuerungen und Aktoren in rauen Umgebungen, wo Schwankungen vermieden werden müssen.
- Mobile Stromversorgungen: Optimale Energieausnutzung für tragbare Geräte, medizinische Instrumente und Testequipment, die eine präzise und effiziente Stromversorgung benötigen.
- LED-Treiber: Präzise Einstellung der Ausgangsspannung für Hochleistungs-LEDs, um deren Lebensdauer zu maximieren und optimale Helligkeit zu gewährleisten.
- Batterie-Management-Systeme: Effiziente Umwandlung von Batteriespannungen auf benötigte Systemspannungen, wodurch die nutzbare Kapazität der Batterie voll ausgeschöpft wird.
- Fahrzeugelektronik: Zuverlässige Stromversorgung für Infotainment-Systeme, Navigationsgeräte und andere elektronische Komponenten, die unterschiedliche Spannungsanforderungen haben.
- Labor und Prototyping: Unverzichtbar für Entwickler, die flexible und präzise Spannungsquellen für die Erprobung und Validierung von Schaltungsdesigns benötigen.
Technische Spitzenleistungen auf einen Blick
Der LT1070CT zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von anderen Lösungen abheben:
- Breiter Eingangsspannungsbereich: Von 3 V bis 60 V, was eine Vielzahl von Stromquellen abdeckt, von kleinen Batterien bis hin zu robusteren industriellen Netzteilen.
- Einstellbarer Ausgang: Flexibel einstellbar von 1,25 V bis 65 V, um nahezu jede benötigte Spannung zu realisieren, was die Notwendigkeit separater Spannungsregler für unterschiedliche Systemkomponenten eliminiert.
- Integrierte Schaltertechnologie: Hohe Effizienz durch minimierte Schaltverluste, was zu geringerer Wärmeentwicklung und verbesserter Energiebilanz führt.
- Schutzfunktionen: Integrierte Überstrom- und Temperaturschutzmechanismen für erhöhte Systemzuverlässigkeit und Langlebigkeit.

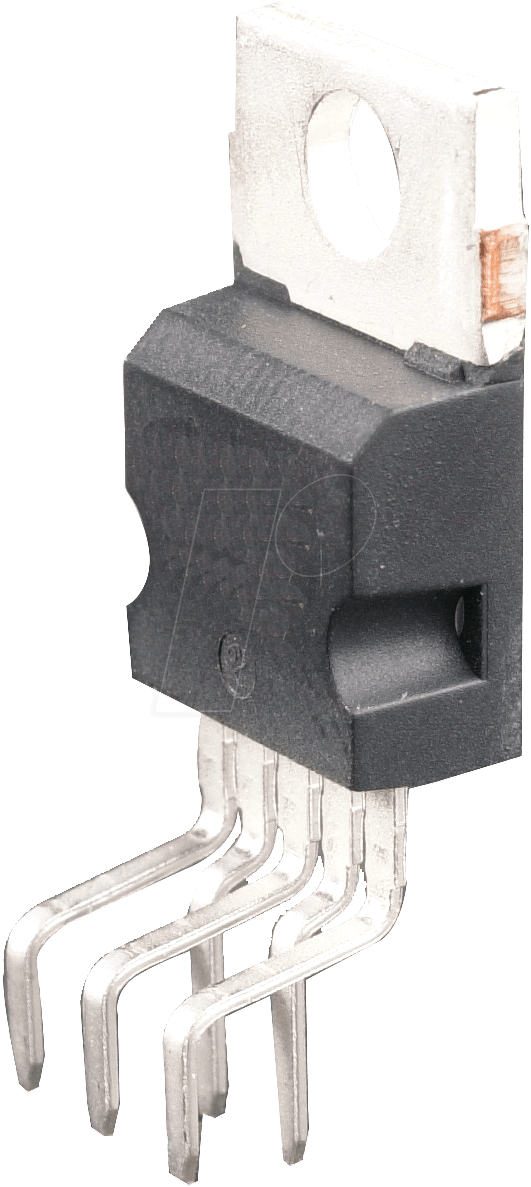

- TO-220-5 Gehäuse: Ein Standardgehäuse, das eine einfache Handhabung, Montage und Kühlung ermöglicht und Kompatibilität mit bestehenden Designs sicherstellt.
- Hohe Schaltfrequenz: Ermöglicht den Einsatz kleinerer externer Komponenten (Induktoren und Kondensatoren), was zu kompakteren Designs führt.
Leistungsmerkmale des LT1070CT im Detail
| Merkmal | Spezifikation & Vorteil |
|---|---|
| IC-Typ | Step-Up/Down Schaltregler |
| Eingangsspannungsbereich | 3 V bis 60 V – Ermöglicht flexible Stromquellen und breite Kompatibilität. |
| Ausgangsspannungsbereich | 1,25 V bis 65 V (einstellbar) – Bietet maximale Flexibilität für diverse Anwendungsszenarien. |
| Maximale Ausgangsstromstärke | Bis zu 5 A (mit externen Transistoren erweiterbar) – Genügend Leistung für anspruchsvolle Anwendungen. |
| Schaltfrequenz | Typischerweise > 100 kHz – Ermöglicht kompakte externe Komponenten und schnelles Ansprechverhalten. |
| Gehäuse | TO-220-5 – Standardisiert, robust und einfach zu montieren/kühlen. |
| Effizienz | Hoch – Reduziert Energieverlust und Wärmeentwicklung, was zu einer verbesserten Energieausnutzung führt. |
| Schutzfunktionen | Überstromschutz, thermischer Abschaltmechanismus – Erhöht die Systemzuverlässigkeit und Lebensdauer. |
Fortgeschrittene Schaltungskonzepte mit dem LT1070CT
Die Designflexibilität des LT1070CT eröffnet Möglichkeiten für fortgeschrittene Schaltungskonzepte. Als Buck-Boost-Regler kann er Spannungen sowohl erhöhen als auch senken, was ihn ideal für Anwendungen macht, bei denen die Eingangsspannung stark variieren kann, aber eine konstante Ausgangsspannung beibehalten werden muss. Die einfache Einstellbarkeit der Ausgangsspannung über einen externen Spannungsteiler ermöglicht es Entwicklern, die genaue benötigte Spannung zu erzielen, ohne auf feste Spannungsstufen beschränkt zu sein. Dies ist besonders vorteilhaft in der Prototypenentwicklung, wo Änderungen an den Spannungsanforderungen häufig vorkommen.
Die hohe Schaltfrequenz des LT1070CT erlaubt den Einsatz kleinerer Induktivitäten und Kondensatoren, was zu einer Reduzierung der Größe und des Gewichts der gesamten Stromversorgungsschaltung beiträgt. Dies ist ein entscheidender Faktor in mobilen und platzkritischen Anwendungen. Darüber hinaus sorgt die hohe Effizienz dafür, dass weniger Energie in Form von Abwärme verloren geht. Dies resultiert nicht nur in einer besseren Energiebilanz, sondern reduziert auch die Notwendigkeit von aufwändigen Kühlkörpern, was wiederum Kosten spart und die Komplexität des Designs vereinfacht.
Der LT1070CT bietet zudem integrierte Schutzmechanismen. Der Überstromschutz schützt die Stromversorgung und die angeschlossenen Komponenten vor Beschädigungen im Falle von Kurzschlüssen oder Überlastungen. Der thermische Abschaltmechanismus verhindert ein Überhitzen des ICs, was die Zuverlässigkeit und Lebensdauer des Geräts erhöht. Diese eingebauten Sicherheitsmerkmale sind für industrielle und sicherheitskritische Anwendungen von entscheidender Bedeutung.
FAQ – Häufig gestellte Fragen zu LT1070CT – Step-Up/Down, adj., 3 … 60 V, 1,25 … 65 V, TO-220-5
Welche Arten von Spannungsregulierungen kann der LT1070CT durchführen?
Der LT1070CT ist ein vielseitiger Buck-Boost-Regler, der sowohl die Eingangsspannung erhöhen (Step-Up) als auch senken (Step-Down) kann. Dies ermöglicht die Anpassung an eine breite Palette von Eingangs- und Ausgangsspannungsanforderungen mit einem einzigen Bauteil.
Ist der LT1070CT für batteriebetriebene Anwendungen geeignet?
Ja, absolut. Aufgrund seiner hohen Effizienz minimiert der LT1070CT Energieverluste, was ihn ideal für batteriebetriebene Geräte macht. Die verbesserte Energieausnutzung führt zu längeren Betriebszeiten.
Welche externen Komponenten werden für die Funktion des LT1070CT benötigt?
Für den Betrieb des LT1070CT werden typischerweise externe Komponenten wie eine Diode, ein Induktor und mehrere Kondensatoren (Eingangs-, Ausgangs- und Bootstrap-Kondensator) benötigt. Die genauen Werte hängen von der spezifischen Anwendung und den gewünschten Parametern ab. Ein Spannungsteiler ist für die Einstellung der Ausgangsspannung erforderlich.
Wie wird die Ausgangsspannung des LT1070CT eingestellt?
Die Ausgangsspannung des LT1070CT wird über einen externen Spannungsteiler eingestellt, der aus zwei Widerständen besteht. Die Verhältnisse dieser Widerstände bestimmen die präzise Ausgangsspannung.
Bietet der LT1070CT Schutz vor Überlastung?
Ja, der LT1070CT verfügt über einen integrierten Überstromschutz, der das Bauteil und angeschlossene Komponenten vor Beschädigungen schützt, wenn die Stromstärke einen vordefinierten Grenzwert überschreitet.
Kann der LT1070CT für Hochstromanwendungen verwendet werden?
Der LT1070CT kann mit externen Transistoren erweitert werden, um höhere Ausgangsstromstärken von bis zu 5 A oder mehr zu bewältigen. Dies macht ihn auch für anspruchsvollere Stromversorgungsanforderungen geeignet.
Ist das TO-220-5 Gehäuse des LT1070CT gut für die Wärmeableitung geeignet?
Das TO-220-5 Gehäuse ist ein Standardgehäuse, das eine relativ einfache Montage und auch die Anbringung von Kühlkörpern ermöglicht. In Verbindung mit der hohen Effizienz des Bauteils ist es für viele Anwendungen ausreichend.
