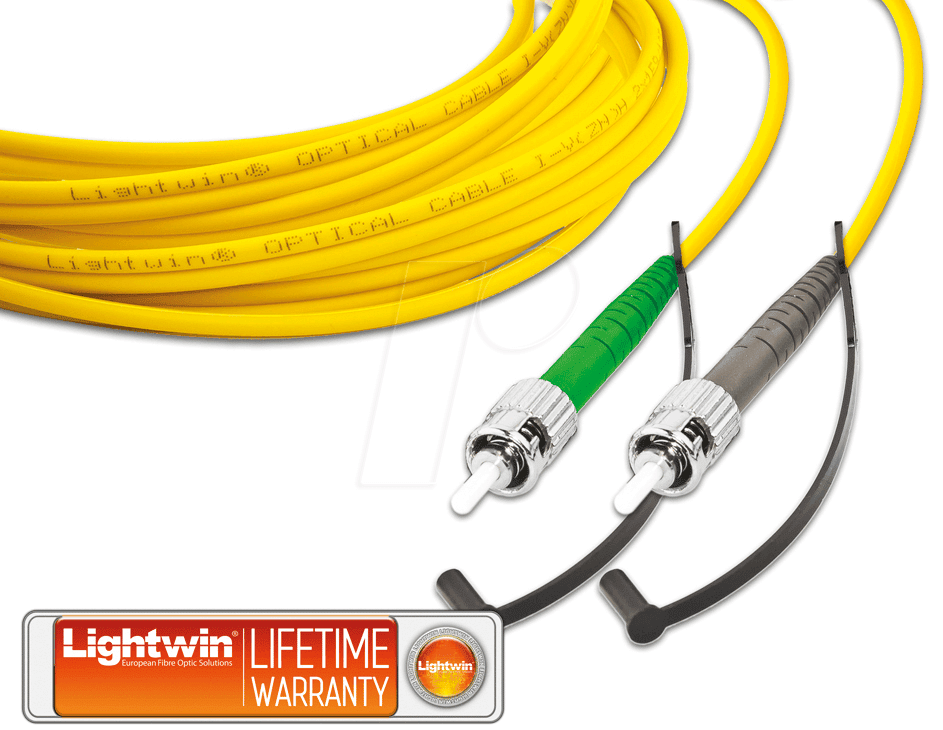

LSP-50 ST-ST5 – Simplex LWL Patchkabel, MM OM2, ST – ST, 5,0 m: Zuverlässige Datenübertragung für anspruchsvolle Netzwerke
Sie benötigen eine stabile und verlustarme Verbindung für Ihre Netzwerkinfrastruktur? Das LSP-50 ST-ST5 Simplex LWL Patchkabel, MM OM2, ST – ST, 5,0 m wurde entwickelt, um genau diese Anforderungen zu erfüllen. Es ist die ideale Lösung für IT-Administratoren, Netzwerktechniker und Systemintegratoren, die eine zuverlässige und leistungsfähige optische Datenverbindung für ihre Geräte benötigen, bei der Signalintegrität oberste Priorität hat.
Optimale Leistung und Signalintegrität
Dieses Simplex LWL Patchkabel mit ST-Anschlüssen auf beiden Seiten ist speziell für den Einsatz in professionellen Netzwerkumgebungen konzipiert. Die Multimode-Fasertechnologie OM2 gewährleistet eine hohe Bandbreite und eine exzellente Signalqualität über die gesamte Länge von 5,0 Metern. Im Vergleich zu herkömmlichen Kupferkabeln bietet Glasfaser eine deutlich höhere Immunität gegenüber elektromagnetischen Störungen (EMI) und eine überlegene Leistung bei der Übertragung großer Datenmengen über mittlere Distanzen. Die präzise gefertigten ST-Anschlüsse sorgen für eine sichere und verlustarme Steckverbindung, was Ausfallzeiten minimiert und die Effizienz Ihres Netzwerks maximiert.
Vorteile des LSP-50 ST-ST5 Simplex LWL Patchkabels
- Hochwertige Multimode OM2 Faser: Garantiert eine zuverlässige und performante Datenübertragung mit hoher Bandbreite für Ihre Anwendungen.
- Robuste ST-Anschlüsse: Bieten eine sichere und zuverlässige Verbindung, die Vibrationen und mechanischen Belastungen standhält.
- Simplex-Konfiguration: Ideal für Anwendungen, die eine unidirektionale Datenübertragung erfordern, und ermöglicht eine einfache Installation.
- Optimale Kabellänge von 5,0 Metern: Bietet Flexibilität bei der Platzierung von Netzwerkkomponenten, ohne übermäßige Signalabschwächung.
- Geringe Einfügedämpfung: Minimiert Signalverluste für eine klarere und schnellere Datenübertragung.
- Hohe mechanische Belastbarkeit: Das Kabelmaterial schützt die Glasfaser vor Beschädigungen und gewährleistet eine lange Lebensdauer.
- Kompatibilität: Geeignet für den Anschluss verschiedenster Netzwerkgeräte mit ST-Schnittstellen wie Switches, Servern und Medienkonvertern.
Technische Spezifikationen und Aufbau
Das LSP-50 ST-ST5 Kabel repräsentiert den Stand der Technik im Bereich der optischen Datenübertragung für lokale Netzwerke. Die Kernkomponente ist eine Multimode-Glasfaser des Typs OM2. Dieser Fasertyp zeichnet sich durch einen größeren Kerndurchmesser im Vergleich zu Singlemode-Fasern aus, was die Einkopplung von Licht erleichtert und somit die Kompatibilität mit kostengünstigeren optischen Transceivern erhöht. Die Datenübertragung erfolgt mittels Lichtimpulsen, was eine deutlich höhere Geschwindigkeit und Bandbreite im Vergleich zu elektrischen Signalen ermöglicht.
Die ST-Stecker (Straight Tip) sind ein bewährter und weit verbreiteter Steckertyp für LWL-Anwendungen. Sie verwenden einen Bajonettverschluss, der eine schnelle und sichere Verbindung ermöglicht. Die präzise Ausrichtung der Ferrulen (die keramischen oder metallischen Enden der Glasfaser) innerhalb der Steckergehäuse ist entscheidend für eine geringe Einfügedämpfung. Bei diesem Kabel sind beide Enden mit ST-Steckern ausgestattet, was eine durchgängige Verbindung über die gesamte Kabellänge sicherstellt. Die Simplex-Ausführung bedeutet, dass das Kabel aus einer einzelnen Faser besteht, was es ideal für Anwendungen macht, bei denen Daten nur in eine Richtung gesendet werden müssen oder wenn separate Kabel für Senden und Empfangen verwendet werden.
Materialien und Konstruktion für Langlebigkeit
Die Auswahl der Materialien und die Konstruktion des Kabels sind entscheidend für seine Leistungsfähigkeit und Langlebigkeit in anspruchsvollen Umgebungen. Das Kabelmantelmaterial ist so konzipiert, dass es die Glasfaser optimal vor äußeren Einflüssen schützt. Dies umfasst Schutz vor mechanischen Belastungen wie Zug, Druck und Biegung, aber auch Schutz vor Umwelteinflüssen wie Staub und Feuchtigkeit, die die Signalqualität beeinträchtigen könnten. Die robuste Bauweise des Kabels gewährleistet, dass es auch bei wiederholtem Biegen und Verlegen seine Integrität behält.
Die beiden ST-Stecker sind präzise gefertigt, um eine exakte Ausrichtung der Glasfasern zu gewährleisten. Die Ferrulen sind typischerweise aus Keramik gefertigt, was für seine Härte und präzise Oberfläche bekannt ist, die für eine optimale Lichtübertragung unerlässlich ist. Der Bajonettverschluss des ST-Steckers sorgt für eine solide Verbindung, die auch bei leichten Vibrationen nicht gelöst wird. Dies ist ein kritischer Faktor in industriellen Umgebungen oder bei mobilen Anwendungen, wo die Stabilität der Verbindungen gewährleistet sein muss.
Anwendungsbereiche und Einsatzmöglichkeiten
Das LSP-50 ST-ST5 Kabel findet seinen Einsatz in einer Vielzahl von Szenarien, in denen eine zuverlässige und schnelle Datenübertragung erforderlich ist. Dazu gehören:
- Lokale Netzwerke (LAN): Anschluss von Servern, Switches, Routern und anderen Netzwerkkomponenten in Rechenzentren und Büroumgebungen.
- Industrielle Automatisierung: Verbindung von Sensoren, Steuerungen und HMI-Geräten in Produktionsumgebungen, wo hohe Störsicherheit gefordert ist.
- Telekommunikation: Einsatz in Vermittlungsstellen und Backbone-Netzwerken zur Überbrückung von Distanzen.
- Medizinische Geräte: Anbindung von medizinischen Geräten und bildgebenden Systemen, bei denen eine störungsfreie Datenübertragung entscheidend ist.
- Videoüberwachung (CCTV): Verbindung von Kameras und Aufzeichnungssystemen, um hochauflösende Videosignale über größere Entfernungen zu übertragen.
Die OM2-Spezifikation macht dieses Kabel besonders geeignet für Anwendungen, bei denen die Distanzen nicht extrem lang sind, aber eine höhere Bandbreite als bei älteren OM1-Fasern benötigt wird. Es ist eine kosteneffiziente Lösung für viele Standard-Netzwerkintegrationen.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produktbezeichnung | LSP-50 ST-ST5 – Simplex LWL Patchkabel |
| Fasertyp | Multimode (MM) |
| Faserstandard | OM2 |
| Steckertyp A | ST (Subscriber Terminal) |
| Steckertyp B | ST (Subscriber Terminal) |
| Kabellänge | 5,0 Meter |
| Anzahl der Fasern | 1 (Simplex) |
| Mantelmaterial | Hochwertiger PVC- oder LSZH-Mantel (Low Smoke Zero Halogen) für verbesserte Sicherheit und Haltbarkeit, je nach genauer Ausführung. Bietet Schutz vor mechanischer Beanspruchung und Umwelteinflüssen. |
| Steckerausführung | Präzise gefertigte ST-Bajonett-Stecker mit Keramikferrulen für optimale Leistung und Langlebigkeit. |
| Einfügedämpfung | Typischerweise < 0,3 dB pro Steckverbindung bei OM2-Fasern, was für eine hohe Signalqualität sorgt. |
| Rückflussdämpfung | Die Rückflussdämpfung ist bei polierten Steckern mit guter Qualität in der Regel hoch (> 30 dB), was Reflexionen minimiert. |
| Einsatztemperatur | Breiter Betriebstemperaturbereich, üblich für LWL-Kabel: -20°C bis +70°C. |
Häufig gestellte Fragen zu LSP-50 ST-ST5 – Simplex LWL Patchkabel, MM OM2, ST – ST, 5,0 m
Was ist der Hauptvorteil von Multimode-Fasern (MM) gegenüber Singlemode-Fasern (SM)?
Multimode-Fasern wie die OM2 in diesem Kabel haben einen größeren Kerndurchmesser. Dies erleichtert die Einkopplung von Licht, was die Installation und die Verwendung mit kostengünstigeren optischen Transceivern vereinfacht. Sie sind ideal für kürzere bis mittlere Distanzen, wie sie typischerweise in LAN-Umgebungen vorkommen.
Kann ich dieses Kabel für eine bidirektionale Kommunikation verwenden?
Dieses Kabel ist ein Simplex-Kabel, was bedeutet, dass es nur eine Faser für die Datenübertragung enthält. Für bidirektionale Kommunikation (Senden und Empfangen gleichzeitig) benötigen Sie entweder zwei Simplex-Kabel (eines für Senden, eines für Empfangen) oder ein Duplex-Kabel, das zwei Fasern integriert.
Welche Art von Geräten kann ich mit diesem ST-zu-ST-Kabel verbinden?
Sie können alle Netzwerkgeräte mit ST-Anschlüssen verbinden, wie z.B. Switches, Router, Firewalls, Server, Medienkonverter und industrielle Kommunikationsgeräte, die für die optische Multimode-Übertragung nach OM2-Standard ausgelegt sind.
Wie wirkt sich die Kabellänge von 5,0 Metern auf die Leistung aus?
Bei einer Kabellänge von 5,0 Metern und der OM2-Fasertechnologie sind die Signalverluste (Einfügedämpfung) minimal und haben in der Regel keinen spürbaren negativen Einfluss auf die Leistung moderner Netzwerkgeräte. Längere Distanzen oder höhere Bandbreiten könnten eine Optimierung erfordern.
Ist dieses Kabel für den Einsatz in industriellen Umgebungen geeignet?
Ja, die robuste Bauweise und die Immunität von Glasfaserkabeln gegenüber elektromagnetischen Störungen machen sie ideal für industrielle Umgebungen. Die genaue Eignung hängt vom spezifischen Mantelmaterial ab (z.B. LSZH-Mantel für erhöhte Brandschutzanforderungen).
Wie reinige ich die ST-Stecker am besten?
Die Reinigung der Stecker ist entscheidend für die Leistung. Verwenden Sie spezielle LWL-Reinigungswerkzeuge wie LWL-Reinigungstücher oder ein Einweg-Reinigungssystem mit Isopropylalkohol (99,9%). Vermeiden Sie es, die Stecker mit den Fingern zu berühren.
Was bedeutet die OM2-Spezifikation genau?
OM2 steht für Optical Mode 2 und ist ein Standard für Multimode-Glasfasern. Es spezifiziert typische Leistungsmerkmale wie den Kerndurchmesser (50 Mikrometer) und die Bandbreite (Modal Bandwidth), die eine effiziente Datenübertragung für viele Anwendungen im LAN-Bereich ermöglichen.
