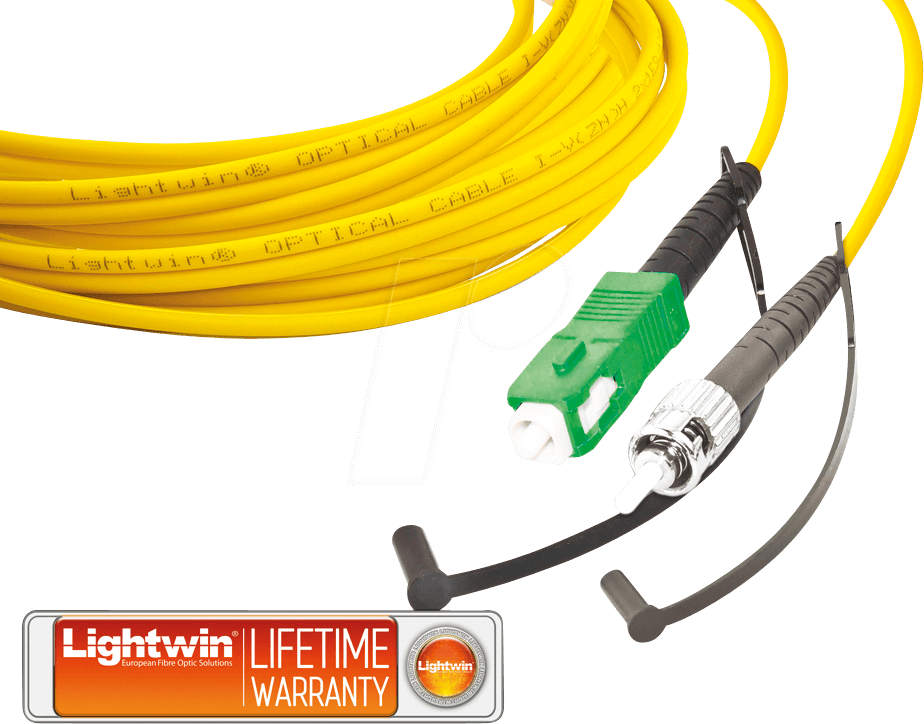

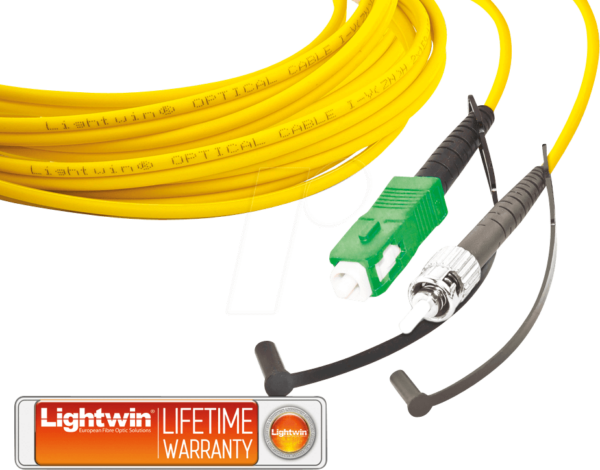

Optimale Glasfaserverbindung mit dem Simplex LWL Patchkabel LSP-09 SCA-STA3
Für Netzwerktechniker, Systemadministratoren und anspruchsvolle Heimanwender, die eine stabile und verlustarme Datenübertragung in ihren Netzwerken sicherstellen müssen, ist die Wahl des richtigen Verbindungskabels entscheidend. Das LSP-09 SCA-STA3 Simplex LWL Patchkabel mit seinen präzisen SC/APC und ST/APC Steckverbindern auf einem 3,0 Meter langen OS2 Single-Mode Glasfaserkabel löst das Problem von Signaldegradation und Kompatibilitätsproblemen bei der Anbindung von LWL-kompatiblen Geräten. Es bietet eine zuverlässige Lösung für die Verlegung in Rechenzentren, Telekommunikationsanlagen oder anspruchsvollen Büroumgebungen, wo höchste Signalintegrität gefordert ist.
Branchenführende Leistung und Zuverlässigkeit
Das LSP-09 SCA-STA3 hebt sich deutlich von Standardlösungen ab, indem es eine durchgängig hohe Performance und eine außerordentliche Robustheit für kritische Netzwerkanwendungen garantiert. Die Verwendung von OS2 Single-Mode Glasfasern minimiert Dämpfungsverluste über große Distanzen und ermöglicht eine hohe Bandbreite, was es zur idealen Wahl für moderne Hochgeschwindigkeitsnetzwerke macht. Die präzise gefertigten SC/APC und ST/APC Steckverbindertypen sind für ihre geringen Rückreflexionen und ihre hohe Steckerhaltbarkeit bekannt, was für die Stabilität optischer Verbindungen unerlässlich ist. Mit einer Länge von exakt 3,0 Metern bietet dieses Kabel die Flexibilität, die für eine saubere und organisierte Verkabelung in verschiedenen Umgebungen benötigt wird, ohne unnötige Kabellängen zu erzeugen, die zu Signalverlusten oder einer unübersichtlichen Installation führen könnten.
Technische Überlegenheit der OS2 Single-Mode Faser
Das Herzstück des LSP-09 SCA-STA3 bildet die OS2 Single-Mode Glasfaser. Diese Spezialfaser ist für die Übertragung von Lichtsignalen über sehr große Entfernungen optimiert. Im Gegensatz zu Multimode-Fasern, bei denen Lichtstrahlen in unterschiedlichen Winkeln propagieren und sich dadurch aufsplittern, leitet die Single-Mode-Faser das Licht in einem einzigen Modus. Dies reduziert Modaldispersion drastisch, ein Phänomen, das bei längeren Kabelstrecken zu Signalverzerrungen und Bandbreitenbeschränkungen führt. Die OS2-Spezifikation garantiert zudem geringere Dämpfungswerte (typischerweise <0,35 dB/km bei 1310 nm und <0,25 dB/km bei 1550 nm), was eine effiziente Datenübertragung selbst über Kilometer hinweg ermöglicht. Dies ist von immenser Bedeutung für Backbone-Verbindungen, WANs (Wide Area Networks) und anspruchsvolle LAN-Infrastrukturen.
Präzision durch SC/APC und ST/APC Steckverbinder
Die Wahl der richtigen Steckverbinder ist für die Performance eines LWL-Kabels ebenso wichtig wie die Faser selbst. Das LSP-09 SCA-STA3 ist beidseitig mit hochqualitativen Steckverbindern ausgestattet: einem SC/APC und einem ST/APC. Der SC/APC (Subscriber Connector / Angled Physical Contact) Stecker verfügt über eine leicht gewinkelte Ferrule (Schleiffläche), was die Rückreflexionen des Lichts an der Steckverbindung minimiert. Rückreflexionen können zu Signalisolierung und Leistungseinbußen führen, insbesondere in optischen Systemen mit hoher Dämpfung oder empfindlichen Laserdioden. Die Winkel-Schleifung des APC-Typs reduziert diese unerwünschten Reflexionen signifikant im Vergleich zu herkömmlichen PC- (Physical Contact) oder UPC- (Ultra Physical Contact) Steckern. Der ST/APC (Straight Tip / Angled Physical Contact) Stecker, ein älterer, aber immer noch weit verbreiteter Steckertyp, bietet ebenfalls die Vorteile der Winkel-Schleifung und ist für seine mechanische Robustheit und einfache Handhabung bekannt. Diese Kombination ermöglicht eine flexible Integration in bestehende und neue Infrastrukturen, bei denen unterschiedliche Steckertypen zum Einsatz kommen.
Vorteile des LSP-09 SCA-STA3
- Hohe Signalintegrität: Die OS2 Single-Mode Faser und die APC-geschliffenen Steckverbinder minimieren Dämpfung und Rückreflexionen für eine kristallklare Datenübertragung.
- Zukunftssichere Technologie: Single-Mode Fasern sind die Grundlage für höchste Bandbreiten und ermöglichen zukünftige Upgrades Ihrer Netzwerkinfrastruktur.
- Breite Kompatibilität: Die Kombination aus SC/APC und ST/APC Steckverbindern gewährleistet die Anbindung einer Vielzahl von aktiven und passiven Netzwerkkomponenten.
- Zuverlässige Verbindung: Präzisionsgefertigte Komponenten sorgen für eine sichere und dauerhafte Steckverbindung, auch bei häufigem Ein- und Ausstecken.
- Optimale Länge: Mit 3,0 Metern bietet das Kabel eine praktikable und flexible Lösung für die Verkabelung in Rack-Systemen oder zur Verbindung von Endgeräten.
- Strapazierfähige Konstruktion: Hochwertige Materialien und eine sorgfältige Verarbeitung gewährleisten eine lange Lebensdauer und Beständigkeit gegenüber Umwelteinflüssen.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Simplex LWL Patchkabel |
| Fasertyp | OS2 Single-Mode Glasfaser |
| Steckertyp 1 | SC/APC (Angled Physical Contact) |
| Steckertyp 2 | ST/APC (Angled Physical Contact) |
| Kabellänge | 3,0 Meter |
| Dämpfung (typisch) | Siehe OS2 Spezifikation (<0,35 dB/km bei 1310 nm, <0,25 dB/km bei 1550 nm) |
| Rückreflexion | Sehr gering durch APC-Schliff (typ. < -60 dB) |
| Mantelmaterial | PVC (Polyvinylchlorid) oder LSZH (Low Smoke Zero Halogen) – abhängig von der genauen Variante und Umweltanforderungen; robust und flexibel |
| Steckergehäuse | Hochwertiger Kunststoff mit Metall-Anschlussstiften für Langlebigkeit |
| Einsatztemperatur | Standardbereich für Telekommunikationskabel (z.B. -20°C bis +70°C) |
| Mechanische Belastbarkeit | Optimiert für typische Netzwerkinstallationen; Zugentlastung und Biegeradien sind zu beachten |
Optimale Anwendungsbereiche
Dieses hochwertige Simplex LWL Patchkabel eignet sich hervorragend für eine Vielzahl von anspruchsvollen Netzwerkapplikationen, bei denen höchste Leistung und Zuverlässigkeit gefordert sind. Dazu gehören:
- Netzwerkverkabelung in Rechenzentren: Für die Verbindung von Switches, Servern und Storage-Systemen mit hoher Bandbreite.
- Telekommunikationsinfrastrukturen: Für die Verlegung in POPs (Points of Presence) und Vermittlungsstellen zur Übertragung von Telekommunikationssignalen.
- Industrielle Netzwerke: Wo robuste und störsichere Verbindungen über größere Distanzen benötigt werden.
- Hochleistungs-LANs: Für Backbone-Verbindungen oder den Anschluss von Bandbreiten-intensiven Arbeitsplätzen.
- FTTx-Anbindungen: Zur Verbindung von Vermittlungspunkten mit dem Endkunden-Zugang im Glasfasernetz.
Die Bedeutung von APC-Steckverbindern
Die Wahl von Steckverbindern mit APC (Angled Physical Contact) Technologie ist entscheidend für die Performance von optischen Netzwerken, insbesondere bei Single-Mode Fasern und über größere Distanzen. Bei herkömmlichen Steckern (PC oder UPC) treffen die beiden Glasfasernenden flach aufeinander. Dies führt zu einer Reflexion des Lichts zurück in die sendende Komponente, was als Rückreflexion (Back Reflection) bezeichnet wird. Diese Rückreflexionen können die Leistung von optischen Geräten wie Lasersendern beeinträchtigen, zu Fehlern in der Datenübertragung führen und in extremen Fällen sogar die Lebensdauer der Komponenten verkürzen. APC-Steckverbinder hingegen haben eine leicht gewinkelte Ferrule (Schleiffläche). Diese Winkelung lenkt das reflektierte Licht weg von der optischen Achse der empfangenden Faser, sodass nur ein Bruchteil des Lichts in die sendende Komponente zurückreflektiert wird. Das Ergebnis ist eine signifikant geringere Rückreflexion, typischerweise besser als -60 dB, im Vergleich zu -35 dB für UPC-Stecker. Dies ist unerlässlich für Systeme, die höchste Signalqualität erfordern, wie z.B. passive optische Netzwerke (PON), CWDM (Coarse Wavelength Division Multiplexing) oder Systeme mit empfindlichen Lasermodulen.
Pflege und Handhabung für optimale Leistung
Um die Langlebigkeit und die optimale Leistung des LSP-09 SCA-STA3 Simplex LWL Patchkabels zu gewährleisten, ist eine sorgfältige Handhabung und Pflege essenziell. Bewahren Sie das Kabel stets so auf, dass die Steckverbinder vor Staub und mechanischer Beschädigung geschützt sind. Verwenden Sie immer geeignete Staubschutzkappen, wenn das Kabel nicht angeschlossen ist. Vor dem Anschließen sollten die Steckverbinder mit einem speziellen LWL-Reinigungswerkzeug (z.B. Reinigungstuch und Isopropanol oder spezielle Reinigungstifte) gereinigt werden, um Staubpartikel und Schmutz zu entfernen, die zu Dämpfungsverlusten oder Beschädigungen führen können. Vermeiden Sie das Knicken des Kabels über den zulässigen Biegeradius hinaus, da dies die Glasfaser beschädigen und zu Signalverlusten führen kann. Der empfohlene minimale Biegeradius für OS2-Fasern liegt typischerweise bei etwa 20 mm, aber es ist ratsam, die spezifischen Herstellerangaben zu beachten.
Häufig gestellte Fragen zu LSP-09 SCA-STA3 – Simplex LWL Patchkabel, SM OS2, SC/APC – ST/APC, 3,0 m
Welchen Vorteil bietet die OS2 Single-Mode Faser gegenüber Multimode-Fasern?
Die OS2 Single-Mode Faser ist für die Übertragung von Lichtsignalen über deutlich größere Distanzen mit geringeren Dämpfungsverlusten optimiert. Sie nutzt einen einzigen Lichtmodus, was Modaldispersion eliminiert und höhere Bandbreiten über weite Strecken ermöglicht. Multimode-Fasern sind eher für kürzere Distanzen in LANs geeignet und leiden unter Modaldispersion, die die Signalqualität beeinträchtigt.
Warum sind APC-Steckverbinder für dieses Kabel wichtig?
APC-Steckverbinder, wie sie auf diesem Kabel verwendet werden (SC/APC und ST/APC), minimieren Rückreflexionen des Lichts durch eine gewinkelte Schleifung der Ferrule. Dies ist entscheidend für die Signalintegrität in optischen Netzwerken, insbesondere bei hohen Datenraten und über größere Distanzen, da Rückreflexionen die Leistung beeinträchtigen und die Lebensdauer von Geräten reduzieren können.
Kann ich dieses Kabel mit älteren SC-Steckverbindern (nicht APC) verwenden?
Nein, Sie sollten dieses Kabel nicht mit Standard-SC-Steckverbindern (PC oder UPC) mischen. Obwohl die Stecker mechanisch passen mögen, ist die optische Kopplung nicht ideal. Eine Verbindung zwischen einem APC- und einem UPC/PC-Stecker führt zu erhöhten Rückreflexionen und kann die Leistung Ihres Netzwerks erheblich beeinträchtigen. Verwenden Sie nur Kabel und Steckverbinder mit passender Schleifung (APC mit APC, UPC mit UPC).
Ist die Kabellänge von 3,0 Metern ausreichend für die meisten Installationen?
Ja, eine Länge von 3,0 Metern ist für viele gängige Netzwerkinstallationen, wie z.B. die Verbindung von Geräten in einem Serverschrank, die Anbindung von Arbeitsplätzen an eine Netzwerkdose oder die Verbindung zwischen verschiedenen Geräten in einem Büro, sehr praktikabel. Sie bietet genügend Spielraum, ohne übermäßige Kabellängen zu erzeugen, die zu unnötiger Dämpfung oder einem unordentlichen Kabelmanagement führen könnten.
Was bedeutet „Simplex“ bei diesem Patchkabel?
Simplex bezieht sich auf die Anzahl der Fasern im Kabel. Ein Simplex-Kabel enthält nur eine einzige Glasfaser. Es wird typischerweise für bidirektionale Kommunikation verwendet, bei der separate Kabel für Senden und Empfangen genutzt werden oder wenn nur eine Richtung der Datenübertragung erforderlich ist. Dies steht im Gegensatz zu Duplex-Kabeln, die zwei Fasern (eine zum Senden, eine zum Empfangen) in einem Kabelmantel kombinieren.
Wie reinige ich die Steckverbinder dieses LWL-Kabels?
Die Reinigung der Steckverbinder ist essenziell. Verwenden Sie spezielle LWL-Reinigungstücher (fusselfrei) in Kombination mit Isopropanol oder spezielle LWL-Reinigungstifte. Wischen Sie die Ferrule vorsichtig in einer Richtung. Achten Sie darauf, dass die gereinigte Fläche nicht erneut mit Fingerabdrücken oder Staub in Kontakt kommt. Verwenden Sie stets Staubschutzkappen, wenn die Steckverbinder nicht angeschlossen sind.
Ist dieses Kabel für Außenanwendungen geeignet?
Die Eignung für Außenanwendungen hängt vom genauen Mantelmaterial (z.B. UV-beständiges PE im Vergleich zu Standard-PVC) und der spezifischen Konstruktion des Kabels ab. Das hier beschriebene Kabel ist primär für den Einsatz in Innenräumen konzipiert. Für Außenanwendungen sind spezielle outdoor-fähige LWL-Kabel erforderlich, die über einen UV-beständigen und wetterfesten Mantel sowie gegebenenfalls zusätzliche Schutzschichten verfügen.
