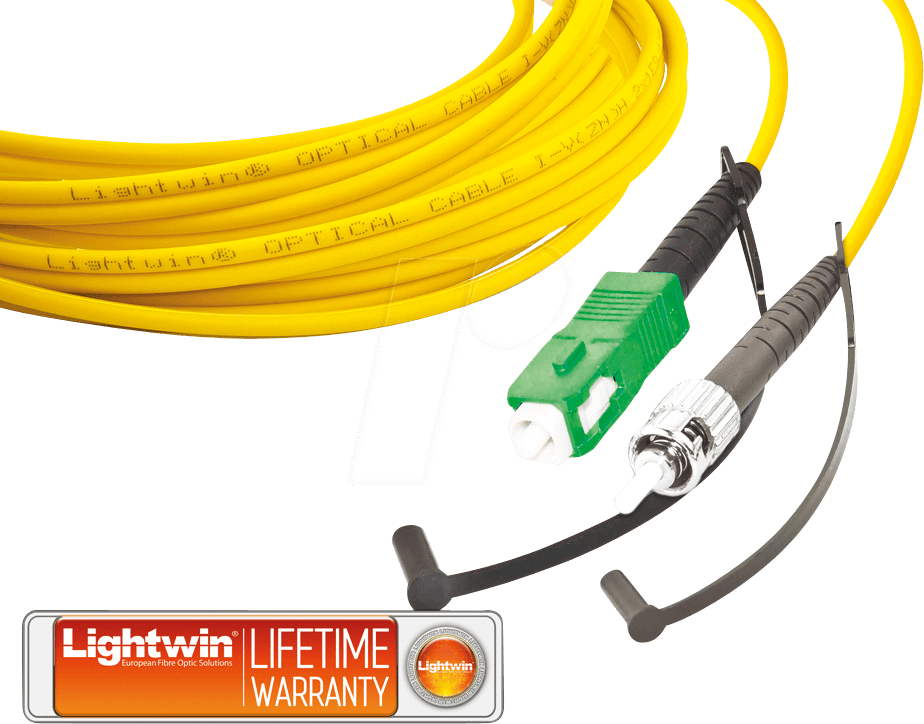

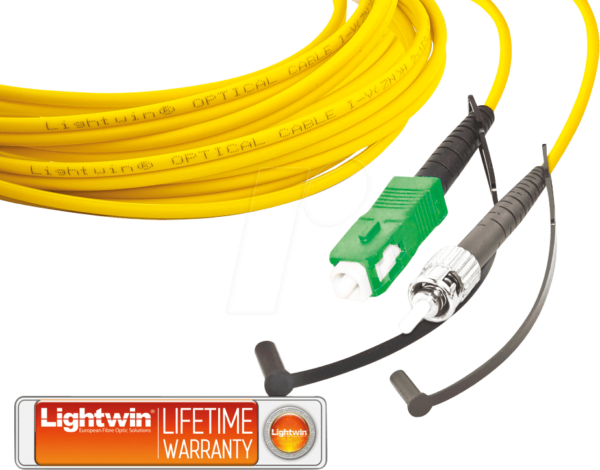

Optimale Konnektivität für anspruchsvolle Netzwerke: LSP-09 SCA-STA2 – Simplex LWL Patchkabel
Benötigen Sie eine zuverlässige und verlustarme Verbindung für Ihre Glasfasernetzwerke, sei es in Rechenzentren, Telekommunikationsinfrastrukturen oder für professionelle Audiovisual-Anwendungen? Das LSP-09 SCA-STA2 – Simplex LWL Patchkabel, SM OS2, SC/APC – ST/APC, 2,0 m wurde entwickelt, um präzise Signalübertragung und maximale Kompatibilität zu gewährleisten, indem es die Herausforderungen von Signaldegradation und Inkompatibilität zwischen verschiedenen Steckertypen löst.
Überlegene Leistung dank SM OS2 und Präzisionssteckern
Im Vergleich zu herkömmlichen Kupferkabeln oder weniger optimierten Glasfaserkabeln bietet das LSP-09 SCA-STA2 signifikante Vorteile. Die Verwendung von Singlemode OS2 Fasern ermöglicht eine deutlich höhere Bandbreite und geringere Dämpfung über weite Distanzen. Die Kombination aus SC/APC und ST/APC Steckern, beide mit einer polierten Keramikferrule (APC – Angled Physical Contact), minimiert Reflexionen und sorgt für eine erstklassige Signalqualität. Dies ist entscheidend für Anwendungen, bei denen selbst kleinste Signalverluste oder Interferenzen die Leistung beeinträchtigen könnten. APC-Stecker reduzieren Rückreflexionen um bis zu 60 dB im Vergleich zu herkömmlichen PC (Physical Contact) Steckern, was sie zur idealen Wahl für anspruchsvolle Netzwerke macht, insbesondere dort, wo hohe Datenraten oder empfindliche analoge Signale übertragen werden.
Vorteile des LSP-09 SCA-STA2 – Simplex LWL Patchkabels
- Höchste Signalintegrität: Die OS2 Singlemode-Fasertechnologie minimiert Dispersion und Dämpfung, was eine klare und schnelle Datenübertragung über lange Distanzen ermöglicht.
- Robuste Steckverbindungen: SC/APC und ST/APC Stecker mit APC-Politur bieten exzellente mechanische Stabilität und geringste Rückreflexionen für eine überlegene Leistung.
- Vielseitige Kompatibilität: Die Kombination der beiden gängigen Steckertypen SC und ST ermöglicht die einfache Integration in bestehende Infrastrukturen mit unterschiedlichen Geräteanschlüssen.
- Geringe Einfügedämpfung: Präzise gefertigte Komponenten garantieren eine minimale Signalabschwächung am Steckpunkt, was für die Netzwerkleistung unerlässlich ist.
- Hohe Zuverlässigkeit: Hochwertige Materialien und sorgfältige Verarbeitung sorgen für eine lange Lebensdauer und konsistente Performance, auch unter anspruchsvollen Umgebungsbedingungen.
- Einfache Installation: Die klare Kennzeichnung und flexible Bauweise erleichtern die Handhabung und Installation in Serverräumen und Netzwerkschränken.
Technische Spezifikationen im Detail
Das LSP-09 SCA-STA2 ist ein Simplex-Kabel, was bedeutet, dass es eine einzelne Glasfaserleitung führt und typischerweise für unidirektionale Datenübertragung oder als Teil einer Duplex-Verbindung über zwei getrennte Kabel eingesetzt wird. Die OS2-Klassifizierung bezieht sich auf eine Singlemode-Faser, die für die Übertragung von Licht über längere Strecken optimiert ist, mit einem Kerndurchmesser von typischerweise 9 Mikrometern. Die Wellenlänge, für die diese Fasern optimiert sind, liegt üblicherweise im Bereich von 1310 nm und 1550 nm, wo die Dämpfung am geringsten ist. Dies macht sie ideal für High-Speed-Internetdienste (FTTH), WAN-Verbindungen und Backbone-Netzwerke.
Einsatzbereiche und Anwendungsoptimierung
Die Flexibilität des LSP-09 SCA-STA2 ergibt sich aus der Kombination der weit verbreiteten SC- und ST-Steckertypen. Der SC-Stecker (Subscriber Connector oder Standard Connector) ist ein Push-Pull-Mechanismus, der für seine einfache Handhabung und zuverlässige Verbindung geschätzt wird. Der ST-Stecker (Straight Tip) hingegen verwendet einen Bajonettverschluss, der eine sehr sichere und mechanisch robuste Verbindung bietet. Beide Stecker sind hier mit APC-Politur ausgeführt, was sie für anspruchsvolle Anwendungen wie passive optische Netzwerke (PON), Videoübertragung und Hochgeschwindigkeits-Datenverbindungen prädestiniert. Die Länge von 2,0 Metern ist eine gängige Größe für Patch-Anwendungen in Verteilerfeldern oder zur Verbindung von Geräten innerhalb eines Racks, wodurch übermäßige Kabellänge und damit verbundene Dämpfungssteigerungen oder Unordnung vermieden werden.
Produktmerkmale und Materialqualität
Die Qualität eines Glasfaserkabels wird maßgeblich durch die verwendeten Materialien und die Präzision der Fertigung bestimmt. Das LSP-09 SCA-STA2 zeichnet sich durch eine hochwertige Glasfaser aus, die strengen Normen entspricht, um eine maximale Lichtübertragung zu gewährleisten. Die Kabelummantelung ist typischerweise aus einem robusten Material wie LSZH (Low Smoke Zero Halogen) gefertigt, was im Brandfall die Rauchentwicklung und die Freisetzung giftiger Gase minimiert – ein wichtiger Sicherheitsaspekt in Serverräumen und öffentlichen Gebäuden. Die Steckerkonstruktion mit einer Keramikferrule sorgt für hohe Präzision, Langlebigkeit und Beständigkeit gegen mechanische Belastungen und Temperaturschwankungen.
Detailierte Tabelle der Produkteigenschaften
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Simplex LWL Patchkabel |
| Fasertyp | Singlemode OS2 (9/125 µm) |
| Stecker 1 Typ | SC/APC (Angled Physical Contact) |
| Stecker 1 Gehäuse | Hochwertiges Kunststoffgehäuse mit präziser Verriegelung |
| Stecker 1 Ferrule | Polierte Keramikferrule (APC) für minimale Rückreflexion |
| Stecker 2 Typ | ST/APC (Angled Physical Contact) |
| Stecker 2 Gehäuse | Robuster Metallkörper mit Bajonettverschluss |
| Stecker 2 Ferrule | Polierte Keramikferrule (APC) für minimale Rückreflexion |
| Kabellänge | 2,0 Meter |
| Kabelmantel | Typischerweise LSZH (Low Smoke Zero Halogen) für erhöhte Sicherheit |
| Dämpfung (typisch) | Sehr gering, spezifikationsabhängig (OS2 Fasern optimiert für 1310/1550 nm) |
| Rückreflexion | Extrem gering dank APC-Politur |
| Betriebstemperatur | Breiter Temperaturbereich für zuverlässige Funktion in verschiedenen Umgebungen |
| Anwendungsbereich | Rechenzentren, Telekommunikation, FTTH, A/V-Installationen, Netzwerkinfrastruktur |
| Konformität | Entspricht einschlägigen ITU-T G.652.D und IEC 60794-2-20 Standards |
FAQ – Häufig gestellte Fragen zu LSP-09 SCA-STA2 – Simplex LWL Patchkabel, SM OS2, SC/APC – ST/APC, 2,0 m
Was bedeutet „Simplex“ bei einem LWL Patchkabel?
Simplex bedeutet, dass das Kabel eine einzelne Glasfaserleitung für die unidirektionale Datenübertragung enthält. Dies steht im Gegensatz zu Duplex-Kabeln, die zwei Fasern für gleichzeitige Sende- und Empfangsfunktionen integrieren.
Warum ist die APC-Politur bei den Steckern wichtig?
Die APC-Politur (Angled Physical Contact) bedeutet, dass die Stirnfläche der Ferrule (der Keramikkörper, der die Faser hält) leicht abgeschrägt ist. Dies lenkt das reflektierte Licht weg von der Faser zurück in die Ummantelung, wodurch Rückreflexionen und damit verbundene Signalstörungen und Dämpfung minimiert werden. Dies ist entscheidend für empfindliche optische Systeme.
Was unterscheidet Singlemode OS2 von Multimode-Fasern?
Singlemode OS2-Fasern haben einen sehr schmalen Kerndurchmesser (typischerweise 9 µm), der nur die Ausbreitung eines Lichtmodus ermöglicht. Dies führt zu geringerer Dispersion und ermöglicht Datenübertragungen über sehr weite Distanzen mit hoher Bandbreite. Multimode-Fasern haben einen größeren Kerndurchmesser und ermöglichen die Ausbreitung mehrerer Lichtmodi, was zu höherer Dispersion führt und sie eher für kürzere Distanzen geeignet macht.
Ist dieses Kabel für den Einsatz in Rechenzentren geeignet?
Ja, absolut. Die OS2 Singlemode-Faser und die APC-Stecker machen dieses Kabel zu einer hervorragenden Wahl für Rechenzentren, wo hohe Bandbreiten, geringe Latenz und maximale Signalqualität über oft beträchtliche Distanzen benötigt werden. Die LSZH-Ummantelung ist ebenfalls ein wichtiger Sicherheitsaspekt in Serverumgebungen.
Kann ich dieses Kabel direkt mit Geräten verbinden, die nur SC- oder nur ST-Anschlüsse haben?
Ja, das ist der Hauptvorteil dieses Kabels. Es verbindet ein Gerät mit einem SC/APC-Anschluss mit einem Gerät, das einen ST/APC-Anschluss hat. Wenn Sie zwei Geräte mit demselben Steckertyp verbinden möchten, benötigen Sie ein Kabel mit zwei identischen Steckern (z.B. SC/APC auf SC/APC).
Welche Vorteile bietet die Länge von 2,0 Metern?
Eine Kabellänge von 2,0 Metern ist ideal für die meisten Patch-Anwendungen in Netzwerkschränken, Serverracks oder zur Verbindung von Geräten auf engem Raum. Sie vermeidet übermäßige Kabellänge, die zu unnötiger Dämpfung, Signalverlusten und unordentlichen Kabelwegen führen kann, während sie genügend Spielraum für eine ordentliche Verlegung bietet.
Was bedeutet „Low Smoke Zero Halogen“ (LSZH) für die Sicherheit?
LSZH-Kabel sind so konzipiert, dass sie im Brandfall nur sehr wenig Rauch entwickeln und keine toxischen oder korrosiven Halogengase freisetzen. Dies verbessert die Sicherheit erheblich, insbesondere in geschlossenen Räumen wie Serverräumen, da die Sichtbarkeit erhalten bleibt und die Atemwege besser geschützt sind.
