Optimale Konnektivität und Datenintegrität mit dem LSP-09 LCA-SCA1 Simplex LWL Patchkabel
Sie benötigen eine zuverlässige und verlustarme Verbindung für Ihre Netzwerk- oder Telekommunikationsinfrastruktur? Das LSP-09 LCA-SCA1 Simplex LWL Patchkabel mit SM OS2 Single-Mode-Fasertechnologie und präzisen LC/APC- auf SC/APC-Steckverbindern löst exakt diese Herausforderungen. Dieses Kabel ist die ideale Wahl für IT-Administratoren, Netzwerktechniker und Telekommunikationsanbieter, die höchste Signalqualität und garantierte Performance in anspruchsvollen Umgebungen sicherstellen müssen.
Präzision und Performance: Die Vorteile des LSP-09 LCA-SCA1
Im Vergleich zu Standard-Patchkabeln bietet das LSP-09 LCA-SCA1 entscheidende Leistungsvorteile, die sich direkt auf die Zuverlässigkeit und Effizienz Ihrer Systeme auswirken. Die Verwendung von Single-Mode OS2-Fasern minimiert Dämpfung und Dispersion, was längere Übertragungsdistanzen und höhere Bandbreiten bei gleichbleibender Signalintegrität ermöglicht. Die präzise gefertigten LC/APC- und SC/APC-Stecker mit ihrer speziellen Winkelschliffform (Angled Physical Contact) sorgen für eine signifikant reduzierte Rückreflexion (Return Loss), ein kritischer Faktor für die Performance von Lichtwellenleitern, insbesondere bei Anwendungen mit hohen Datenraten und sensiblen optischen Geräten. Diese Kombination aus hochwertiger Faser und optimierten Steckverbindern macht das LSP-09 LCA-SCA1 zur überlegenen Wahl für jeden, der keine Kompromisse bei der Datenübertragung eingehen möchte.
Technische Spezifikationen und Materialqualität
Das LSP-09 LCA-SCA1 zeichnet sich durch sorgfältig ausgewählte Materialien und eine präzise Fertigung aus, die eine herausragende Leistung und Langlebigkeit gewährleisten. Die Single-Mode OS2-Faser ist für den Einsatz in Weitverkehrsnetzen (WAN), Metronetzwerken und Hochgeschwindigkeits-Datenzentren konzipiert. Sie unterstützt Wellenlängen von 1310 nm und 1550 nm mit minimaler Dämpfung und ermöglicht so Datenübertragungen über Distanzen von bis zu 10 Kilometern (bei 10 Gbps) oder sogar noch weiter, abhängig von den genauen Netzwerkparametern. Die Kabelkonstruktion mit einem robusten Mantel schützt die empfindliche Glasfaser vor mechanischer Beanspruchung, Feuchtigkeit und anderen Umwelteinflüssen, was die Lebensdauer des Kabels erhöht und Ausfallzeiten minimiert. Die Steckertypen LC/APC und SC/APC sind standardisiert und bieten eine einfache, sichere Verbindung mit aktiven Netzwerkkomponenten.
Hervorragende Leistungsparameter
- Geringe Einfügedämpfung: Die präzise Fertigung der Faser und Steckverbinder minimiert Signalverluste beim Übergang zwischen Kabel und Gerät. Dies ist entscheidend für die Aufrechterhaltung der Signalqualität über die gesamte Übertragungsstrecke.
- Hohe Rückflussdämpfung (Low Return Loss): Der APC-Schliff der Steckverbinder (Angled Physical Contact) sorgt für eine geringe Reflexion des Lichtsignals an der Steckverbindung. Dies verhindert Störungen und Signalverzerrungen, die bei hohen Datenraten zu Fehlern führen können.
- Breites Spektrum an übertragbaren Wellenlängen: OS2-Fasern sind für eine Vielzahl von Wellenlängen optimiert, was Flexibilität für unterschiedliche Telekommunikations- und Datenübertragungsprotokolle bietet.
- Hohe mechanische Belastbarkeit: Der schützende Kabelmantel und die robuste Steckerkonstruktion widerstehen den Belastungen im professionellen Einsatz, wie Biegen, Ziehen und wiederholtem Ein- und Ausstecken.
- Störfestigkeit: Als Lichtwellenleiter ist dieses Patchkabel immun gegen elektromagnetische Interferenzen (EMI) und Hochfrequenzstörungen (RFI), was eine saubere und zuverlässige Datenübertragung auch in elektrisch stark belasteten Umgebungen garantiert.
Anwendungsbereiche und Einsatzmöglichkeiten
Das LSP-09 LCA-SCA1 Simplex LWL Patchkabel ist ein unverzichtbares Bauteil in modernen Netzwerkinfrastrukturen. Seine Vielseitigkeit und Leistungsfähigkeit machen es zur bevorzugten Wahl für eine breite Palette von Anwendungen:
- Rechenzentren: Für die Verbindung von Servern, Switches und Speichersystemen, wo hohe Bandbreiten und geringe Latenzzeiten entscheidend sind.
- Telekommunikationsnetze: Zur Anbindung von Vermittlungsstellen, Basisstationen und für den Backbone-Bereich von Weitverkehrsnetzen.
- Unternehmensnetzwerke: Für die Verkabelung von Arbeitsplätzen, Konferenzräumen und die Anbindung von Gebäuden in Campus-Netzwerken.
- Industrielle Automatisierung: In Umgebungen, in denen elektromagnetische Verträglichkeit (EMV) und störungsfreie Datenübertragung unerlässlich sind.
- Videoüberwachungssysteme (CCTV): Zur Übertragung von hochauflösenden Videosignalen über große Distanzen ohne Qualitätsverlust.
- Breitband-Internetdienste: Als Teil der FTTH (Fiber to the Home)-Infrastruktur zur Bereitstellung von schnellem Internetzugang.
Qualitätsmerkmale und Konstruktion im Detail
Die Konstruktion des LSP-09 LCA-SCA1 Simplex LWL Patchkabels zeugt von höchster Ingenieurskunst und Materialauswahl, um eine optimale Signalübertragung zu gewährleisten. Die Single-Mode OS2-Faser bildet das Herzstück des Kabels. Diese Faser ist speziell dafür entwickelt, Lichtwellen entlang eines einzigen Ausbreitungspfades zu leiten, was Dispersionseffekte minimiert und die Signalintegrität über lange Strecken aufrechterhält. Der Faserdurchmesser beträgt üblicherweise 9 µm für den Kern und 125 µm für den Mantel, eine Standardgröße für Single-Mode-Anwendungen.

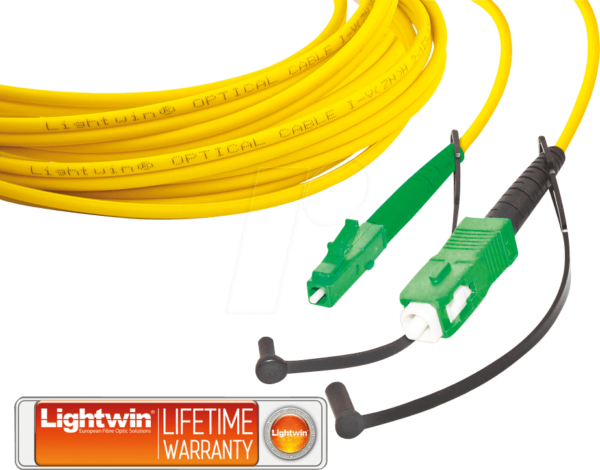

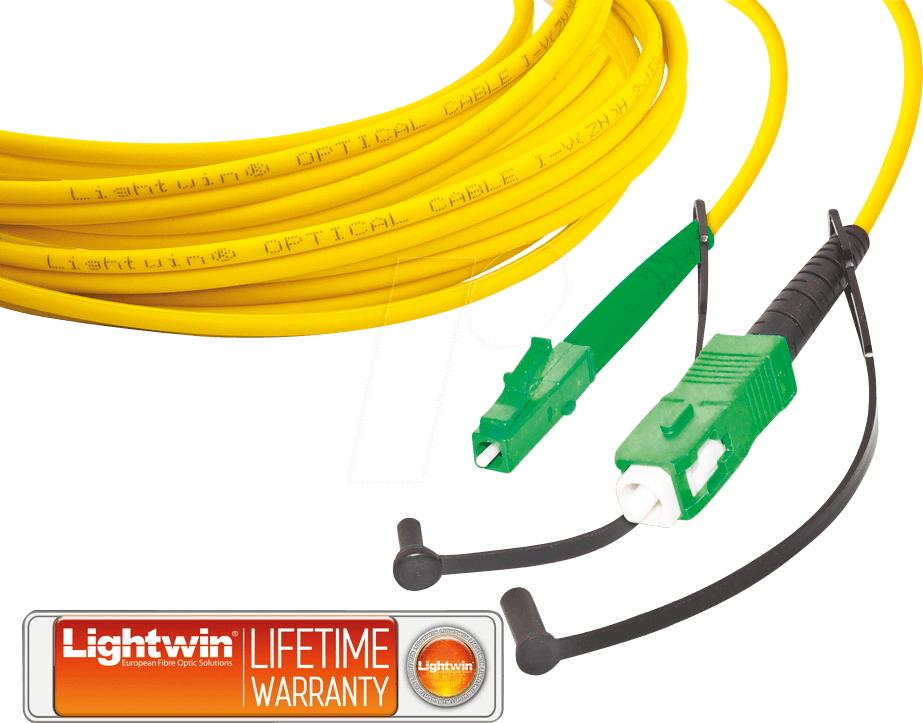

Die Steckverbindungen sind von entscheidender Bedeutung für die Leistung eines jeden LWL-Kabels. Das LSP-09 LCA-SCA1 verfügt über LC/APC-Stecker an einem Ende und SC/APC-Stecker am anderen. Der LC-Stecker (Lucent Connector) ist ein kleiner Formfaktor-Stecker (SFF), der sich durch seine Verriegelungsmechanik auszeichnet und häufig in Umgebungen mit hoher Steckdichte eingesetzt wird. Der SC-Stecker (Subscriber Connector oder Standard Connector) ist ein etwas größerer Stecker, der für seine einfache Push-Pull-Verriegelung bekannt ist. Beide Steckertypen sind hier mit dem APC-Schliff (Angled Physical Contact) versehen. Dieser 8-Grad-Schliff der Stirnfläche minimiert die Reflexion des Lichts zurück in die Faser erheblich im Vergleich zu Steckern mit flachem Schliff (UPC – Ultra Physical Contact) oder PC-Schliff (Physical Contact). Die reduzierte Rückreflexion ist insbesondere für passive optische Netzwerke (PON) und Systeme, die auf empfindlichen optischen Komponenten basieren, von kritischer Bedeutung.
Der Kabelmantel des LSP-09 LCA-SCA1 besteht in der Regel aus einem robusten, halogenfreien und flammhemmenden Material (LSZH – Low Smoke Zero Halogen), das im Brandfall nur wenig Rauch entwickelt und keine korrosiven Gase freisetzt. Dies erhöht die Sicherheit in geschlossenen Räumen und Rechenzentren. Die Gesamtlänge von 1,0 Meter ist ideal für Patch-Anwendungen in Rack-Umgebungen, wo kurze und geordnete Verbindungen die Luftzirkulation verbessern und die Übersichtlichkeit erhöhen.
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Simplex LWL Patchkabel |
| Fasertyp | Single-Mode OS2 |
| Stecker Typ 1 | LC/APC (gewinkelt) |
| Stecker Typ 2 | SC/APC (gewinkelt) |
| Kabellänge | 1,0 Meter |
| Kabelkonstruktion | Simplex (einzelne Faser) |
| Mantelmaterial | Typischerweise LSZH (Low Smoke Zero Halogen) – für erhöhte Sicherheit |
| Dämpfung (typisch pro km) | ≤ 0,35 dB bei 1310 nm, ≤ 0,25 dB bei 1550 nm |
| Rückflussdämpfung (typisch) | ≥ 55 dB (für APC-Stecker) |
| Biegeradius (minimal) | Typischerweise 10 mm (statisch), 20 mm (dynamisch) |
| Betriebstemperatur | -20°C bis +70°C |
| Lagerungstemperatur | -40°C bis +80°C |
FAQ – Häufig gestellte Fragen zu LSP-09 LCA-SCA1 – Simplex LWL Patchkabel, SM OS2, LC/APC – SC/APC, 1,0 m
Was bedeutet „Simplex“ bei einem LWL Patchkabel?
Simplex bedeutet, dass das Kabel eine einzelne Glasfaser mit einem einzelnen Sende- und Empfangspfad enthält. Dies steht im Gegensatz zu Duplex-Kabeln, die zwei Fasern für gleichzeitiges Senden und Empfangen haben.
Wofür steht „SM OS2“ bei LWL-Kabeln?
SM OS2 ist die Bezeichnung für Single-Mode-Faser der neuesten Generation. Diese Fasern sind für die Übertragung von Licht mit einer einzigen Wellenlänge optimiert und eignen sich daher ideal für hohe Bandbreiten und lange Übertragungsdistanzen, wie sie in Weitverkehrsnetzen benötigt werden.
Was ist der Vorteil von APC-Steckverbindern gegenüber UPC-Steckverbindern?
APC-Stecker (Angled Physical Contact) verfügen über einen gewinkelten Schliff der Steckeroberfläche, der Lichtreflexionen signifikant reduziert. Dies führt zu einer besseren Rückflussdämpfung (weniger Signalverlust durch Reflexion) und ist besonders wichtig für empfindliche optische Komponenten und hohe Datenraten.
Für welche Anwendungsbereiche ist ein 1,0 Meter langes Patchkabel am besten geeignet?
Ein 1,0 Meter langes LWL-Patchkabel ist ideal für kurze Verbindungen innerhalb von Netzwerkschränken (Racks), zwischen Geräten in unmittelbarer Nähe oder für den Anschluss von Endgeräten, bei denen eine übersichtliche und platzsparende Verkabelung gewünscht ist.
Kann das LSP-09 LCA-SCA1 Kabel auch für Videoübertragungen verwendet werden?
Ja, das LSP-09 LCA-SCA1 Kabel ist aufgrund seiner hohen Bandbreite und geringen Dämpfung hervorragend für die Übertragung von hochauflösenden Videosignalen geeignet. Dies ermöglicht eine störungsfreie und verlustfreie Bildqualität über lange Distanzen.
Ist dieses Kabel für den Außeneinsatz geeignet?
Das LSP-09 LCA-SCA1 ist primär für den Einsatz in Innenräumen konzipiert. Für den Außeneinsatz sind spezielle Patchkabel mit robusteren, wetterfesten und UV-beständigen Mänteln erforderlich. Die hier angegebene typische Mantelmaterial (LSZH) ist für den Innenbereich optimiert.
Was versteht man unter der Einfügedämpfung und warum ist sie wichtig?
Die Einfügedämpfung (Insertion Loss) beschreibt den Signalverlust, der beim Durchgang von Licht durch eine optische Verbindung entsteht. Ein niedriger Wert der Einfügedämpfung ist entscheidend für die Qualität und Reichweite der Datenübertragung.
