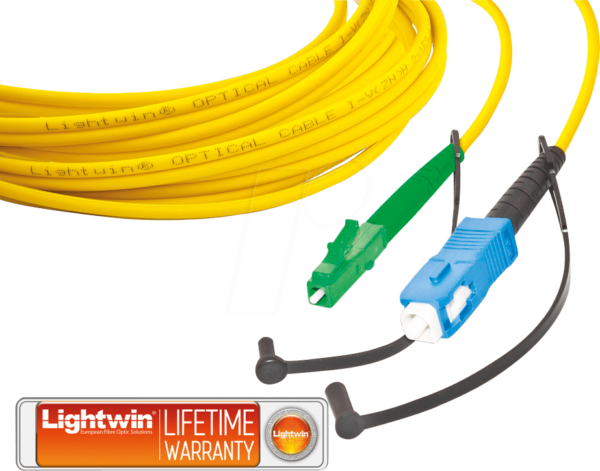

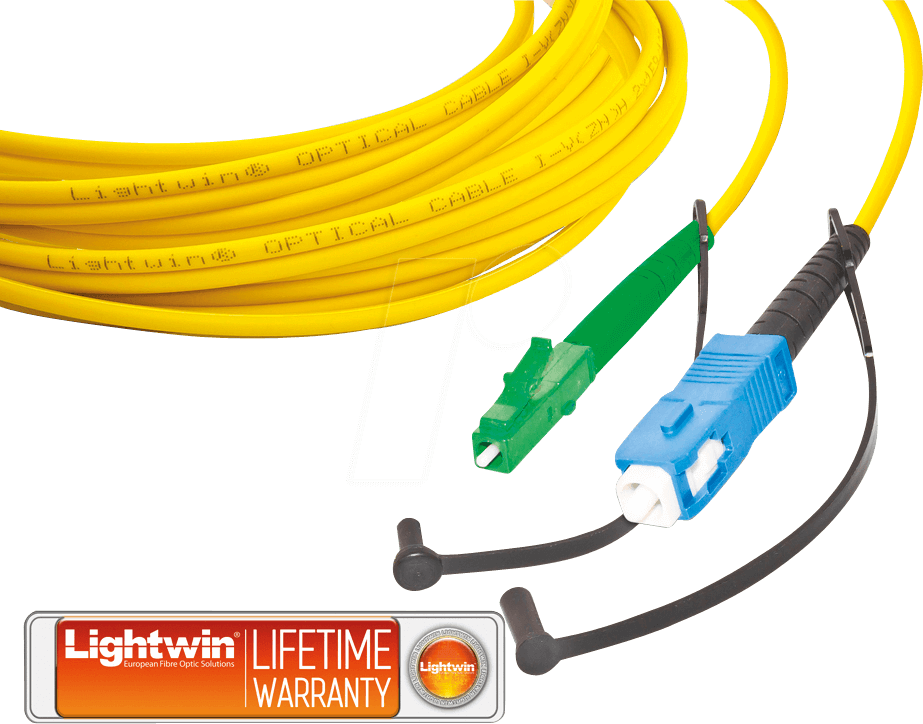

LSP-09 LCA-SC5 – Simplex LWL Patchkabel: Zuverlässige Konnektivität für anspruchsvolle Netzwerke
Das LSP-09 LCA-SC5 Simplex LWL Patchkabel mit SM OS2 Singlemode-Faser, LC/APC auf SC-Anschluss und einer Länge von 5,0 Metern wurde entwickelt, um präzise und verlustarme Datenübertragungen in modernen Glasfasernetzen zu gewährleisten. Dieses Kabel ist die ideale Lösung für IT-Profis, Netzwerktechniker und Systemintegratoren, die eine stabile und leistungsfähige Verbindung zwischen aktiven Netzwerkkomponenten wie Switches, Routern, Transceivern und Patchpaneln benötigen. Wenn Sie Wert auf höchste Signalqualität, geringe Dämpfung und exzellente mechanische Robustheit legen, bietet dieses Patchkabel die überlegene Leistung, die Sie von einer Premium-Lösung erwarten.
Maximale Leistung und Zuverlässigkeit dank hochwertiger Komponenten
In der heutigen vernetzten Welt sind die Anforderungen an die Datenübertragungskommunikation exponentiell gestiegen. Ob in Rechenzentren, Telekommunikationsinfrastrukturen oder professionellen AV-Installationen – die Integrität und Geschwindigkeit der Daten sind entscheidend. Herkömmliche Kupferkabel stoßen hier schnell an ihre Grenzen, insbesondere bei längeren Distanzen und höheren Bandbreiten. Glasfaserkabel, wie das LSP-09 LCA-SC5, sind die Antwort auf diese Herausforderungen.
Das Kernstück dieses Patchkabels bildet die Singlemode OS2-Faser. Diese spezielle Fasertechnologie ermöglicht die Übertragung von Lichtsignalen über sehr lange Distanzen mit minimaler Dispersion und Dämpfung. Im Gegensatz zu Multimode-Fasern, bei denen Lichtstrahlen mehrere Wege durch den Kern nehmen, propagiert die Singlemode-Faser das Licht entlang eines einzigen Pfades. Dies reduziert Streuungseffekte und gewährleistet eine reinere Signalform über die gesamte Übertragungsstrecke. Für Anwendungen, die höchste Bandbreiten und weiteste Reichweiten erfordern, ist OS2-Singlemode-Glasfaser die unangefochtene Wahl.
Die Anschlussseite des Kabels zeichnet sich durch eine präzise Konfektionierung aus. Auf der einen Seite befindet sich ein LC/APC-Stecker. Der LC-Stecker (Lucent Connector) ist ein kleiner Formfaktor-Steckverbinder, der sich durch seine hohe Packungsdichte auszeichnet und in vielen modernen Geräten standardmäßig verbaut ist. Die APC-Schliffart (Angled Physical Contact) ist hierbei von besonderer Bedeutung. Bei einem APC-Schliff ist die Stirnfläche des Steckers leicht gewinkelt. Dies bewirkt, dass reflektiertes Licht nicht direkt zurück in die Faser, sondern in den Fasermantel gestreut wird. Das Ergebnis ist eine signifikant geringere Rückreflexion, die für empfindliche optische Komponenten, insbesondere bei höheren Übertragungsraten und längeren Strecken, von entscheidender Bedeutung ist. Ein hoher Grad an Rückreflexion kann zu Bitfehlern und Leistungseinbußen führen.
Auf der anderen Seite des Kabels ist ein SC-Stecker (Subscriber Connector) angebracht. Der SC-Stecker ist ein weit verbreiteter Push-Pull-Steckverbinder, der für seine einfache Handhabung und seine Robustheit bekannt ist. Er ist häufig in Patchpaneln, SFP-Modulen und anderen Netzwerkgeräten zu finden. Die Kombination aus LC/APC und SC-Anschluss ermöglicht eine flexible Integration in bestehende Infrastrukturen, auch wenn unterschiedliche Steckerstandards an den Endgeräten vorhanden sind.
Vorteile des LSP-09 LCA-SC5 Simplex LWL Patchkabels
- Überragende Signalintegrität: Dank der Singlemode OS2-Faser und der APC-Schliffart werden Signalverluste und Rückreflexionen minimiert, was zu einer stabilen und fehlerfreien Datenübertragung führt.
- Hohe Bandbreitenkapazität: Ermöglicht die Übertragung von Datenraten, die weit über die Möglichkeiten von Kupferkabeln hinausgehen, ideal für zukunftssichere Netzwerke.
- Große Reichweite: Singlemode-Fasertechnologie ermöglicht die Datenübertragung über Distanzen von mehreren Kilometern ohne nennenswerte Dämpfung.
- Präzise und zuverlässige Konfektionierung: LC/APC- und SC-Stecker sind sorgfältig angebracht, um eine optimale Passform und geringste Einfügedämpfung zu gewährleisten.
- Robuste mechanische Eigenschaften: Das Kabel ist für den professionellen Einsatz konzipiert und bietet eine gute Beständigkeit gegen mechanische Belastungen im Netzwerkumfeld.
- Einfache Integration: Die gängigen Steckertypen LC/APC und SC ermöglichen eine nahtlose Anbindung an eine Vielzahl von Netzwerkkomponenten.
- Simplex-Ausführung: Ideal für Anwendungen, bei denen nur eine Richtung der Datenübertragung benötigt wird, was zu einer schlankeren Verkabelung führt.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation | Qualitativer Vorteil |
|---|---|---|
| Produktnummer | LSP-09 LCA-SC5 | Eindeutige Identifikation und Nachverfolgbarkeit. |
| Kabeltyp | Simplex LWL Patchkabel | Dedizierte Leitung für eine einzelne Übertragungsrichtung, optimiert für spezifische Anwendungen. |
| Fasertyp | Singlemode OS2 (ITU-T G.652.D) | Höchste Bandbreitenkapazität und Reichweite, minimale Dispersion für optimale Signalqualität über lange Distanzen. Bietet exzellente Leistung für 10 Gigabit Ethernet, 40 Gigabit Ethernet und darüber hinaus. |
| Manteldurchmesser (typisch) | 2,0 mm | Schlankes Profil, das eine hohe Packungsdichte in Patchpaneln und Gehäusen ermöglicht und die Installation erleichtert. |
| Zugentlastung | Integrierte Zugentlastung am Stecker | Schützt die empfindliche Faserverbindung vor mechanischer Beanspruchung bei Installation und Betrieb, erhöht die Langlebigkeit des Kabels. |
| Knickschutz | Integrierter Knickschutztülle | Verhindert übermäßige Biegung des Kabels an den Anschlussstellen, was die Signalintegrität sichert und Kabelbrüche vorbeugt. |
| Stecker 1 | LC/APC (Angled Physical Contact) | Sehr geringe Rückreflexionen (< -60 dB), ideal für anspruchsvolle passive optische Netzwerke (PON), CATV und SFP/SFP+ Transceiver, wo Signalstabilität oberste Priorität hat. |
| Stecker 2 | SC (Subscriber Connector) | Robust und einfach zu bedienen mit zuverlässigem Push-Pull-Verriegelungsmechanismus, Standardanschluss in vielen Netzwerkgeräten und Patchpaneln. |
| Länge | 5,0 Meter | Standardlänge für gängige Verbindungen zwischen Geräten in Rack-Umgebungen, Rechenzentren oder Büros, bietet Flexibilität bei der Verkabelung. |
| Betriebstemperatur | -20°C bis +70°C | Gewährleistet zuverlässige Funktionalität in einer breiten Palette von Umgebungsbedingungen, die in typischen Rechenzentren und Büroumgebungen auftreten. |
| Lagerungstemperatur | -40°C bis +85°C | Sicherstellung der Produktintegrität auch bei längerer Lagerung unter extremen Temperaturbedingungen. |
| Einfügedämpfung (typisch) | < 0,2 dB (pro Stecker) | Minimaler Signalverlust an den Verbindungsstellen, wichtig für die Aufrechterhaltung hoher Signalqualitäten über die gesamte Kette. |
| Rücklaufdämpfung (typisch) | > 60 dB (bei LC/APC) | Extrem geringe Reflexionen, unerlässlich für Systeme, die empfindlich auf Rücksignale reagieren. |
| Farbkodierung (Mantel) | Gelb (typisch für Singlemode-Kabel) | Erleichtert die eindeutige Identifikation des Kabeltyps und verhindert Verwechslungen mit Multimode-Kabeln. |
Optimierung für anspruchsvolle Netzwerkinfrastrukturen
Die Wahl des richtigen Patchkabels ist kein trivialer Aspekt der Netzwerkplanung. Insbesondere in Umgebungen, in denen höchste Bandbreiten, geringste Latenz und maximale Zuverlässigkeit gefordert sind, wie in Rechenzentren, bei der Anbindung von Servern, Storage-Systemen oder bei der Implementierung von Hochgeschwindigkeits-Ethernet-Verbindungen (10 GbE, 40 GbE, 100 GbE), spielt die Qualität der Glasfaserverbindung eine kritische Rolle. Das LSP-09 LCA-SC5 Simplex LWL Patchkabel erfüllt diese Anforderungen durch seine konsequente Ausrichtung auf höchste optische Leistungsstandards.
Die OS2-Singlemode-Faser ist die fortschrittlichste Standard-Glasfasertechnologie für Telekommunikationsanwendungen. Sie ist optimiert, um die chromatische Dispersion zu minimieren, die bei höheren Übertragungsraten über lange Distanzen zu einem Problem werden kann. Dies bedeutet, dass die verschiedenen Wellenlängen des Lichts, die gleichzeitig gesendet werden, nicht auseinanderlaufen. Für den Anwender resultiert dies in einer saubereren Signalform am Empfänger und damit in einer geringeren Fehlerrate und der Möglichkeit, höhere Datenraten über größere Entfernungen zu übertragen.
Die Kombination aus LC/APC- und SC-Steckern ist strategisch gewählt. LC-Stecker sind aufgrund ihrer geringen Größe und hohen Dichte die erste Wahl für moderne Netzwerkgeräte wie Switches, Router und Transceiver (SFP, SFP+, QSFP). Die APC-Schliffart bei diesen Steckern ist entscheidend für die Minimierung von Rückreflexionen. Diese Reflexionen können, insbesondere bei hohen Datenraten oder in Systemen, die empfindlich auf Rücksignale reagieren (z.B. bestimmte optische Übertragungstechnologien), zu erheblichen Störungen und Leistungseinbußen führen. Der SC-Stecker auf der anderen Seite ist ein etablierter und robuster Standard, der häufig in Patchpaneln und älteren oder spezifischen Netzwerkgeräten zu finden ist. Diese Konfiguration ermöglicht eine breite Kompatibilität.
Die 5,0 Meter Länge des Kabels stellt eine häufig benötigte Distanz dar, um Geräte innerhalb eines Serverschranks oder zwischen benachbarten Racks zu verbinden. Eine präzise Länge vermeidet überflüssigen Kabelsalat und ermöglicht eine ordentliche und gut strukturierte Verkabelung, was die Wartung und Fehlersuche erheblich erleichtert.
Häufig gestellte Fragen zu LSP-09 LCA-SC5 – Simplex LWL Patchkabel, SM OS2, LC/APC – SC, 5,0 m
Was ist der Hauptvorteil der OS2-Faser in diesem Patchkabel?
Die OS2-Singlemode-Faser ermöglicht die Übertragung von Lichtsignalen über sehr große Distanzen mit minimaler Dispersion und Dämpfung. Dies führt zu einer überlegenen Signalintegrität und ermöglicht höhere Datenraten im Vergleich zu Multimode-Fasern, was sie zur idealen Wahl für anspruchsvolle Netzwerk- und Telekommunikationsanwendungen macht.
Warum ist die APC-Schliffart bei einem LC-Stecker wichtig?
Die APC-Schliffart (Angled Physical Contact) der LC-Stecker sorgt für eine gewinkelte Kontaktfläche, die reflektiertes Licht vom Steckerende wegstreut. Dies minimiert die Rückreflexionen signifikant, was für die Stabilität und Leistung von optischen Systemen, die empfindlich auf Rücksignale reagieren, unerlässlich ist. Sie verbessert die Signalqualität bei hohen Übertragungsraten und langen Distanzen.
Für welche Art von Geräten ist dieses Patchkabel am besten geeignet?
Dieses Patchkabel ist ideal für die Verbindung von aktiven Netzwerkkomponenten wie Switches, Routern, Servern, Storage-Systemen, Glasfaser-Transceivern (SFP, SFP+), Patchpaneln und anderen Geräten, die eine Hochleistungs-Glasfaserverbindung benötigen. Die Kombination der Stecker ermöglicht eine breite Kompatibilität.
Was bedeutet Simplex in diesem Zusammenhang?
Simplex bedeutet, dass das Kabel für eine einzelne Richtung der Datenübertragung ausgelegt ist. Im Gegensatz zu Duplex-Kabeln, die aus zwei Fasern für Senden und Empfangen bestehen, verwendet ein Simplex-Kabel nur eine Faser. Dies ist vorteilhaft für Anwendungen, bei denen nur eine unidirektionale Verbindung benötigt wird, und kann zu einer schlankeren Verkabelung führen.
Wie unterscheidet sich dieses Kabel von einem Multimode-Patchkabel?
Singlemode-Kabel (wie dieses OS2-Kabel) haben einen kleineren Faserkern und erlauben nur einen Lichtmodus, was zu geringerer Dispersion und Dämpfung über lange Distanzen und höheren Bandbreiten führt. Multimode-Kabel haben einen größeren Kern und erlauben mehrere Lichtmodi, was zu stärkerer Dispersion und geringerer Reichweite führt, aber oft kostengünstiger für kürzere Distanzen ist.
Welche technischen Standards werden durch dieses Kabel unterstützt?
Dieses Kabel ist für die Verwendung mit Singlemode OS2-Fasern konzipiert, die dem ITU-T G.652.D Standard entsprechen. Dies unterstützt eine breite Palette von Hochgeschwindigkeitsstandards wie 10 Gigabit Ethernet (10GBASE-LR/LRM), 40 Gigabit Ethernet und 100 Gigabit Ethernet über entsprechende Transceiver.
