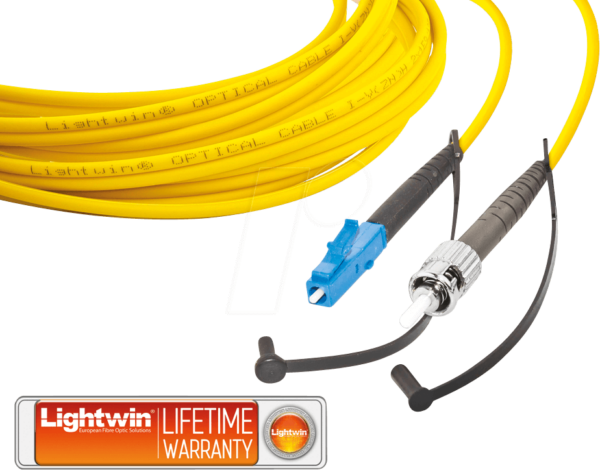

LSP-09 LC-ST5 – Simplex LWL Patchkabel, SM OS2, LC – ST, 5,0 m: Zuverlässige LWL-Verbindung für anspruchsvolle Netzwerke
Benötigen Sie eine stabile und verlustarme Lichtwellenleiter-Verbindung für Ihre Netzwerkinfrastruktur, sei es in Rechenzentren, Telekommunikationsanlagen oder industriellen Umgebungen? Das LSP-09 LC-ST5 Simplex LWL Patchkabel mit SM OS2 Single-Mode Faser, ausgestattet mit LC- und ST-Steckverbindern über eine Länge von 5,0 Metern, bietet die optimale Lösung für anspruchsvolle Datentransfers, bei denen Signalintegrität und Bandbreite entscheidend sind.
Hochentwickelte Glasfasertechnologie für maximale Leistung
Dieses Patchkabel setzt auf die bewährte OS2 Single-Mode Fasereinheit, die speziell für die Übertragung von Lichtsignalen über weite Distanzen mit minimaler Dämpfung konzipiert wurde. Im Gegensatz zu Multimode-Fasern ermöglicht die OS2-Technologie eine höhere Bandbreite und eine gesteigerte Leistungsfähigkeit, indem sie nur einen einzigen Lichtstrahl durch die Faser leitet. Dies minimiert Modendispersion, ein Phänomen, das bei längeren Distanzen die Signalqualität beeinträchtigen kann. Die 5,0-Meter-Länge ist ideal für flexible Verlegungen in Serverschränken, Verteilerfeldern oder zur direkten Verbindung von Netzwerkkomponenten, ohne überflüssige Kabellängen.
Überlegene Konnektivität mit LC- und ST-Steckverbindern
Die Kombination aus LC- und ST-Steckverbindern an diesem Simplex-Kabel bietet eine hohe Flexibilität bei der Anbindung unterschiedlicher Netzwerkgeräte. Der LC-Steckverbinder (Lucent Connector) ist bekannt für seine kompakte Bauform und hohe Steckdichte, was ihn zur bevorzugten Wahl in modernen Rechenzentren macht. Der ST-Steckverbinder (Straight Tip) ist ein robuster und weit verbreiteter Steckertyp, der eine einfache und sichere Verbindung gewährleistet. Diese Schnittstellenvielfalt stellt sicher, dass das LSP-09 LC-ST5 Kabel nahtlos in eine breite Palette von bestehenden und zukünftigen Netzwerktopologien integriert werden kann.
Vorteile des LSP-09 LC-ST5 Simplex LWL Patchkabels
- Optimale Signalintegrität: Die OS2 Single-Mode Faser minimiert Dämpfung und Dispersion für verlustfreie Datenübertragung über längere Distanzen.
- Hohe Bandbreite: Ermöglicht die Übertragung von Daten mit sehr hohen Geschwindigkeiten, unerlässlich für moderne Gigabit- und 10-Gigabit-Ethernet-Netzwerke.
- Robuste Steckverbinder: Die Kombination aus kompaktem LC und bewährtem ST Steckertyp gewährleistet zuverlässige und langlebige Verbindungen.
- Simplex-Konfiguration: Ideal für Anwendungen, die eine unidirektionale Datenübertragung erfordern, und reduziert die Komplexität bei der Verkabelung.
- Langlebigkeit: Hochwertige Materialien und präzise Fertigung sorgen für eine lange Lebensdauer und Zuverlässigkeit im professionellen Einsatz.
- Vielseitige Anwendung: Geeignet für Rechenzentren, Telekommunikationsnetze, industrielle Automatisierung und anspruchsvolle Heimnetzwerke.
- Einfache Installation: Die bewährten Steckertypen ermöglichen eine schnelle und unkomplizierte Installation ohne Spezialwerkzeug.
- Konformität mit Standards: Entwickelt und gefertigt gemäß relevanten Branchenstandards für Lichtwellenleiter-Konnektivität.
Technische Spezifikationen und Materialeigenschaften
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | LSP-09 LC-ST5 – Simplex LWL Patchkabel |
| Fasertyp | Single-Mode (SM) OS2 |
| Faserklasse | G.652.D (optimiert für Wellenlängenmultiplexing, geringe Dämpfung) |
| Steckertyp A | LC-Stecker (poliert: UPC – Ultra Physical Contact) |
| Steckertyp B | ST-Stecker (poliert: UPC – Ultra Physical Contact) |
| Kabeltyp | Simplex (einzelne Faser pro Kabel) |
| Mantelmaterial | PVC (Polyvinylchlorid) – robust, flexibel und flammhemmend (entspricht IEC 60332-1-2) |
| Durchmesser Kabelmantel | Typischerweise ca. 2,0 mm (abhängig von Herstellerpräzision) |
| Dämpfungswerte (typisch) | Einsteckdämpfung (IL): ≤ 0,3 dB (LC-LC), ≤ 0,5 dB (ST-ST), ≤ 0,4 dB (LC-ST) bei 1550 nm. Rückflussdämpfung (RL): ≥ 50 dB (UPC) |
| Zugentlastung | Integrierte Zugentlastung im Steckerkörper für erhöhte Haltbarkeit |
| Betriebstemperaturbereich | -20°C bis +70°C |
| Lagerungstemperaturbereich | -40°C bis +70°C |
| Biegeradius (minimal) | Statisch: 15 mm, Dynamisch: 30 mm (für OS2 Faser) |
| Wellenlänge | Optimiert für 1310 nm und 1550 nm, mit Unterstützung für CWDM/DWDM |
| Farbe | Typischerweise Gelb (für Singlemode-Fasern standardisiert) |
| Länge | 5,0 Meter |
Präzisionsfertigung für optimale Signalqualität
Das LSP-09 LC-ST5 Patchkabel wird unter strengen Qualitätskontrollen gefertigt, um höchste Standards in Bezug auf Dämpfung und Rückflussdämpfung zu gewährleisten. Die Stecker sind mit UPC-Polituren ausgestattet, was für eine exzellente Oberflächengüte der Faserenden sorgt und dadurch unerwünschte Reflexionen minimiert. Diese Präzision ist entscheidend für die Leistung von Hochgeschwindigkeitsdatenübertragungen und die Langlebigkeit der Verbindung. Die Auswahl von hochwertigem PVC für den Kabelmantel bietet nicht nur mechanischen Schutz, sondern erfüllt auch Brandschutzstandards, was für den Einsatz in sensiblen Umgebungen unerlässlich ist.
Anwendungsbereiche und Einsatzszenarien
Das Simplex LWL Patchkabel LSP-09 LC-ST5 ist universell einsetzbar und eignet sich hervorragend für:
- Rechenzentren: Zur Verbindung von Servern, Switches und Speichergeräten, wo hohe Bandbreiten und Zuverlässigkeit gefordert sind.
- Telekommunikationsinfrastruktur: Für die Anbindung von Basisstationen, Vermittlungsstellen und Backbone-Netzwerken.
- Industrielle Automatisierung: In Fabrikumgebungen, wo robuste und störungsresistente Verbindungen für Steuerungssysteme und Datenerfassung benötigt werden.
- Professionelle Audio-/Videoproduktion: Für die Übertragung von unkomprimierten Audiosignalen und Videosignalen über große Distanzen.
- Forschung und Entwicklung: In Laboren und Forschungseinrichtungen, wo präzise und verlustarme Signalübertragung für Experimente erforderlich ist.
FAQ – Häufig gestellte Fragen zu LSP-09 LC-ST5 – Simplex LWL Patchkabel, SM OS2, LC – ST, 5,0 m
Was ist der Unterschied zwischen Single-Mode (OS2) und Multimode-Fasern?
Single-Mode Fasern (wie OS2) leiten nur einen Lichtstrahl durch die Faser, was höhere Bandbreiten und geringere Dämpfung über längere Distanzen ermöglicht. Multimode Fasern leiten mehrere Lichtstrahlen, was zu Modendispersion und damit zu Signalverlusten bei größeren Entfernungen führt. OS2 ist daher die überlegene Wahl für anspruchsvolle Hochgeschwindigkeits- und Weitverkehrsanwendungen.
Warum wird die UPC-Politur bei den Steckverbindern verwendet?
UPC (Ultra Physical Contact) steht für eine hochpräzise Polierung der Faserenden, die zu einer sehr glatten Oberfläche führt. Dies minimiert unerwünschte Lichtreflexionen (Rückflussdämpfung), die die Signalqualität beeinträchtigen können. Für Anwendungen, die höchste Signalintegrität erfordern, ist UPC die Standardwahl.
Ist dieses Kabel für den Einsatz in Umgebungen mit hoher Brandgefahr geeignet?
Das Kabel verwendet einen PVC-Mantel, der flammhemmend nach IEC 60332-1-2 ist. Dies bedeutet, dass das Kabel im Falle eines Brandes nicht zur Ausbreitung des Feuers beiträgt, was für den Einsatz in vielen gewerblichen und öffentlichen Umgebungen wichtig ist.
Was bedeutet „Simplex“ bei einem LWL-Patchkabel?
Ein Simplex-Kabel enthält nur eine einzelne Glasfaser. Es wird für die unidirektionale Datenübertragung verwendet, bei der Daten nur in eine Richtung gesendet werden. Im Gegensatz dazu enthalten Duplex-Kabel zwei Fasern für die gleichzeitige Sende- und Empfangsfunktion.
Welche Vorteile bietet die Kombination von LC- und ST-Steckverbindern?
Diese Kombination bietet Flexibilität bei der Integration in bestehende und neue Netzwerke. LC-Stecker sind kompakt und ideal für hohe Packungsdichten, während ST-Stecker für ihre Robustheit und einfache Handhabung bekannt sind. Dies ermöglicht die Verbindung von Geräten mit unterschiedlichen Schnittstellentypen ohne zusätzliche Adapter.
Wie beeinflusst die Kabellänge von 5,0 Metern die Leistung?
Bei einer Länge von 5,0 Metern sind die Dämpfungs- und Dispersionsverluste für eine OS2 Single-Mode Faser vernachlässigbar gering und beeinträchtigen die Leistung bei typischen Netzwerkgeschwindigkeiten (z.B. 10 Gbit/s oder 40 Gbit/s) praktisch nicht. Diese Länge ist ideal für die meisten Rack-zu-Rack-Verbindungen.
Kann dieses Kabel für DWDM- oder CWDM-Anwendungen verwendet werden?
Ja, OS2 Single-Mode Fasern sind für Wellenlängenmultiplexing-Technologien wie DWDM (Dense Wavelength Division Multiplexing) und CWDM (Coarse Wavelength Division Multiplexing) optimiert. Dies bedeutet, dass Sie mehrere unabhängige Datenkanäle über dieselbe Glasfaser senden können, was die Kapazität Ihres Netzwerks erheblich erhöht.
