Hochleistungs-Schaltschaltkreis: LS 273 – Flip-Flop D-Type, LP-Schottky für Präzision und Zuverlässigkeit
Suchen Sie nach einer stabilen und effizienten Lösung zur Datenspeicherung und Signalverarbeitung in Ihren digitalen Schaltungen? Der LS 273 – Flip-Flop D-Type, LP-Schottky, 4,75 – 5,25 V, DIL-20 ist die Antwort für Ingenieure und Entwickler, die eine kompromisslose Performance und Zuverlässigkeit in anspruchsvollen Elektronikanwendungen benötigen. Dieses Präzisionsbauteil ist darauf ausgelegt, synchronisierte Datenübertragungen mit minimaler Latenz und höchster Signalintegrität zu gewährleisten, was es zur idealen Wahl für industrielle Steuerungen, Datenlogiksysteme und Prototyping macht.
Schlüsselvorteile des LS 273 – Flip-Flop D-Type
Der LS 273 zeichnet sich durch seine herausragende Leistungsfähigkeit und seine durchdachte Konstruktion aus, die ihn von herkömmlichen D-Type Flip-Flops abhebt. Seine LP-Schottky-Technologie ermöglicht schnelle Schaltzeiten und geringe Energieverluste, während die breite Versorgungsspannungskompatibilität von 4,75 V bis 5,25 V eine flexible Integration in bestehende Systeme ermöglicht. Das DIL-20 Gehäuse garantiert zudem eine einfache Handhabung und Lötbarkeit auf Standard-Leiterplatten.
- Schnelle Schaltgeschwindigkeiten: Profitiert von der LP-Schottky-Technologie für ultraschnelle Datenübertragungen und geringe propagationsverzögerungen, essenziell für zeitkritische Anwendungen.
- Niedriger Stromverbrauch: Die Low-Power-Schottky-Architektur minimiert den Energiebedarf, was besonders in batteriebetriebenen oder energieeffizienten Systemen von Vorteil ist.
- Breiter Versorgungsspannungsbereich: Die Betriebsspannung von 4,75 V bis 5,25 V bietet Flexibilität bei der Systemintegration und Kompatibilität mit verschiedenen Stromversorgungsquellen.
- Hohe Signalintegrität: Entwickelt, um Rauschen zu minimieren und die Klarheit der digitalen Signale zu maximieren, was für zuverlässige Datenverarbeitung unerlässlich ist.
- Robuste DIL-20 Bauweise: Das Dual In-line Package (DIL) mit 20 Pins erleichtert die Montage auf Steckplatinen und die manuelle oder automatisierte Bestückung.
- Synchronisierte Datenspeicherung: Funktioniert als speicherfähiges Gatter, das Daten präzise zum Taktzeitpunkt übernimmt und speichert.
- Störungsfreie Datenübertragung: Schützt vor unerwünschten Zustandsänderungen durch seine Fähigkeit, Daten nur zum positiven Flankenwechsel des Takts zu aktualisieren.
Technologische Überlegenheit: LP-Schottky vs. Standard-TTL
Im Vergleich zu Standard-TTL-Bausteinen bietet die integrierte LP-Schottky-Technologie des LS 273 signifikante Vorteile in Bezug auf Schaltgeschwindigkeit und Stromverbrauch. Schottky-Dioden weisen eine geringere Vorwärtsspannung und schnellere Abschaltzeiten auf, was zu einer Reduzierung der propagationsverzögerungen und des dynamischen Stromverbrauchs führt. Dies ist entscheidend für Anwendungen, die hohe Taktraten erfordern und bei denen Energieeffizienz eine Rolle spielt. Die verbesserte Performance ermöglicht eine höhere Datendichte und schnellere Reaktionszeiten in komplexen digitalen Systemen.
Anwendungsbereiche und Integration
Der LS 273 – Flip-Flop D-Type, LP-Schottky ist ein universell einsetzbares Bauteil für eine Vielzahl von digitalen Schaltungen. Seine primäre Funktion liegt in der Implementierung von Datenspeichern, Registern und Zählern, wo er zur Synchronisation von Datenströmen beiträgt. Typische Einsatzgebiete umfassen:
- Digitale Signalverarbeitung: Als Baustein für Pufferregister, zur Verzögerung von Signalen und zur Implementierung von Verzögerungsleitungen.
- Mikrocontroller-Erweiterungen: Zur Erweiterung der parallelen Ein- und Ausgänge von Mikrocontrollern oder zur Erzeugung von Taktsignalen.
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen zur Erfassung und Speicherung von Sensordaten oder Schaltzuständen.
- Kommunikationstechnik: Für die Pufferung von Datenpaketen oder die Implementierung von Shift-Registern in seriellen Kommunikationsprotokollen.
- Test- und Messgeräte: Als Komponente in Frequenzteilern, Speicherbausteinen oder Logikanalysatoren.
- Prototyping und Entwicklung: Aufgrund seiner einfachen Handhabung und Kompatibilität ist er ideal für das schnelle Erstellen und Testen von Schaltungskonzepten.
Die Implementierung erfordert lediglich eine stabile Stromversorgung im spezifizierten Bereich und die korrekte Anbindung der Daten- und Takteingänge sowie der Ausgangssignale. Die klare Trennung von Dateneingang (D), Takteingang (CLK), Set- und Reset-Eingängen (falls vorhanden und hier nicht explizit spezifiziert, aber üblich für D-Type Flip-Flops dieser Klasse) sowie den komplementären Ausgängen (Q und Q-nicht) ermöglicht eine intuitive Schaltungsgestaltung.
Detaillierte Spezifikationen und Produktmerkmale
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Bauteiltyp | D-Type Flip-Flop |
| Technologie | Low-Power Schottky (LS) TTL |
| Betriebsspannung (Vcc) | 4,75 V bis 5,25 V |
| Schaltgeschwindigkeit (typisch) | Charakterisiert durch geringe propagationsverzögerungen, die für Hochfrequenzanwendungen geeignet sind. Genaue Werte hängen von der spezifischen Messbedingung ab, sind aber typischerweise im Nanosekundenbereich. |
| Stromverbrauch | Geringer dynamischer und statischer Stromverbrauch dank LS-Technologie. |
| Anzahl der Bits | 1 (als einzelnes Flip-Flop) |
| Eingänge | D-Eingang, Takt (CLK), Asynchrone Set/Reset-Eingänge (oft vorhanden, Details siehe Datenblatt des Herstellers) |
| Ausgänge | Komplementäre Ausgänge (Q und Q-nicht) für maximale Flexibilität. |
| Gehäuse | DIL-20 (Dual In-line Package, 20 Pins) |
| Anwendungstemperaturbereich | Standard-Industrietemperaturbereich, ideal für allgemeine elektronische Umgebungen. |
| Signalintegrität | Optimiert für saubere digitale Signalübertragung mit reduziertem Übersprechen und Rauschen. |
Häufig gestellte Fragen (FAQ)
Was bedeutet D-Type Flip-Flop?
Ein D-Type Flip-Flop ist ein grundlegender digitaler Speicherbaustein, der ein einzelnes Bit an Information speichert. Der „D“ steht für „Data“ (Daten). Die Information am Dateneingang (D) wird zum Zeitpunkt des positiven Flankenwechsels des Taktsignals (CLK) übernommen und bis zum nächsten Taktflankenwechsel stabil gehalten und am Ausgang (Q) ausgegeben. Dies ermöglicht synchronisierte Datenspeicherung.
Was sind die Vorteile der LP-Schottky-Technologie?
LP-Schottky (Low-Power Schottky) ist eine Weiterentwicklung der Schottky-Transistorlogik. Sie kombiniert die schnellen Schaltgeschwindigkeiten von Schottky-Dioden mit reduziertem Stromverbrauch im Vergleich zu Standard-TTL-Schaltungen. Dies führt zu geringeren propagationsverzögerungen und einem effizienteren Betrieb, was besonders in energiebewussten oder hochfrequenten Designs von Vorteil ist.
Ist der LS 273 mit 3,3-V-Systemen kompatibel?
Der LS 273 ist für einen Betriebsspannungsbereich von 4,75 V bis 5,25 V spezifiziert. Eine direkte Kompatibilität mit 3,3-V-Systemen ist ohne Pegelwandler nicht gegeben. Für die Integration in niedrigere Spannungsbereiche werden entsprechende Pegelwandler benötigt, um Spannungsdifferenzen auszugleichen und eine sichere Funktion zu gewährleisten.
Welche Art von Taktsignal benötigt der LS 273?
Der LS 273 benötigt ein synchrones Taktsignal (CLK), um seine Funktion auszuführen. Typischerweise wird ein positiver Flankenwechsel des Taktsignals verwendet, um den Zustand des D-Eingangs zu übernehmen und am Q-Ausgang zu aktualisieren. Das Taktsignal sollte eine definierte Frequenz und Anstiegs-/Abfallzeit aufweisen, um eine zuverlässige Schaltung zu gewährleisten.
Kann der LS 273 asynchrone Set- und Reset-Funktionen ausführen?
Viele D-Type Flip-Flops dieser Klasse verfügen über asynchrone Set- und Reset-Eingänge. Diese ermöglichen es, den Zustand des Flip-Flops unabhängig vom Taktsignal sofort auf einen definierten Wert zu setzen oder zurückzusetzen. Ob spezifische asynchrone Set/Reset-Eingänge beim LS 273 vorhanden sind, ist dem exakten Datenblatt des Herstellers zu entnehmen, da sich Bauteile mit identischer Hauptfunktion hier unterscheiden können.

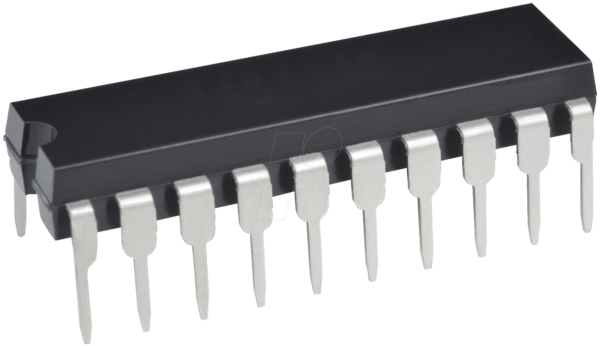

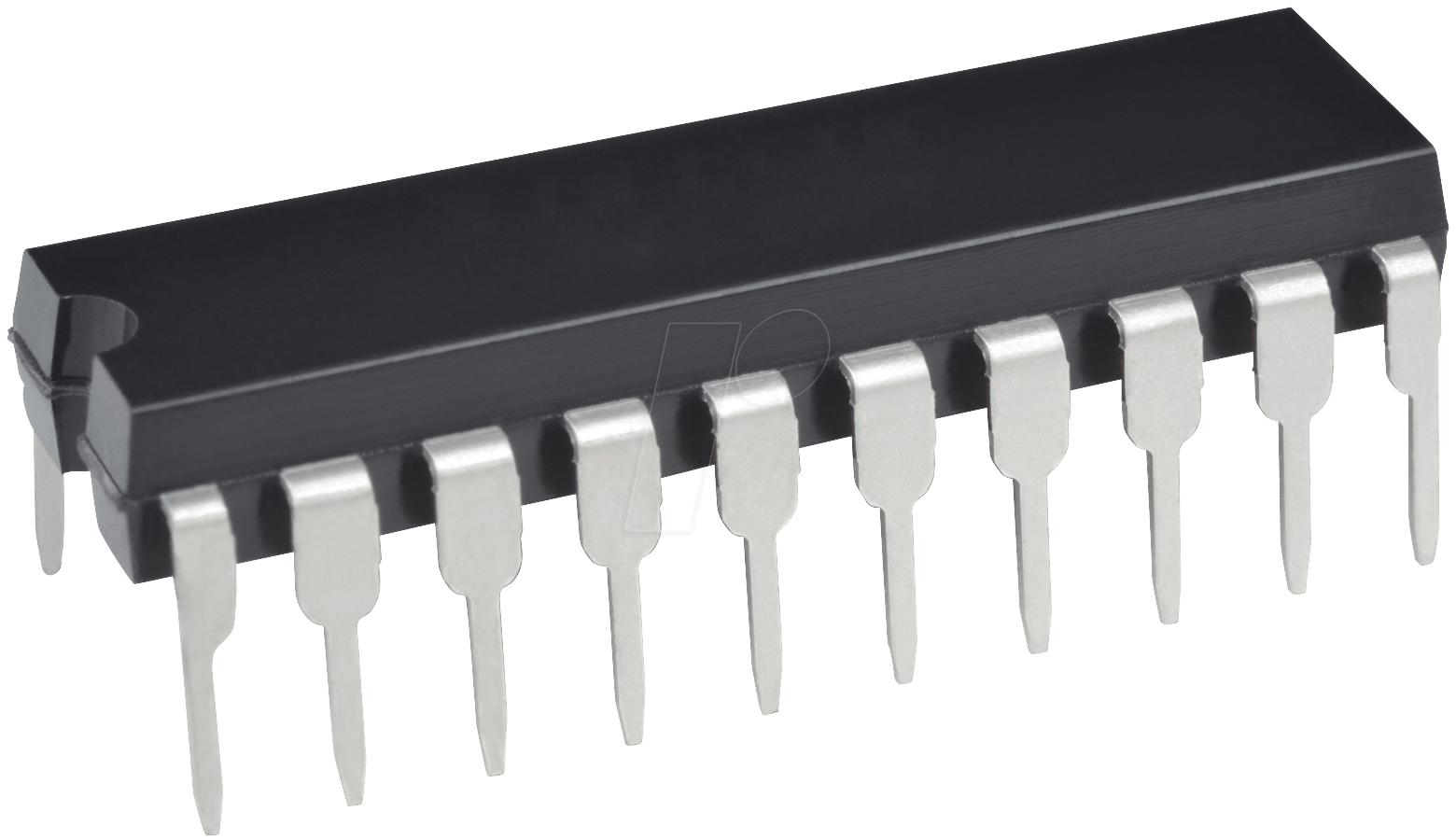

Was bedeutet „DIL-20“ Gehäuse?
DIL steht für Dual In-line Package. Ein DIL-20 Gehäuse ist ein rechteckiges Gehäuse mit zwei Reihen von Anschlusspins, die typischerweise senkrecht zur Hauptachse des Gehäuses stehen. In diesem Fall hat das Gehäuse 20 Pins, aufgeteilt in zwei Gruppen von 10 Pins. Diese Bauform ist weit verbreitet und erleichtert die Montage auf Breadboards und Leiterplatten.
Wie wird die Signalintegrität des LS 273 gewährleistet?
Die Signalintegrität wird durch die optimierte interne Schaltungsarchitektur der LP-Schottky-Technologie und die sorgfältige Gestaltung der Pins gewährleistet. Dies minimiert unerwünschtes Übersprechen zwischen benachbarten Signalen und reduziert die Empfindlichkeit gegenüber externen Störungen. Eine korrekte Beschaltung, wie die Verwendung von Abblockkondensatoren nahe der Stromversorgungsanschlüsse, trägt zusätzlich zur Aufrechterhaltung hoher Signalqualität bei.
