LS 11 – AND-Gate, 3 Element: Präzisionsschaltung für anspruchsvolle Logikanwendungen
Sie suchen eine zuverlässige und leistungsfähige Lösung für Ihre digitalen Schaltungen, die präzise logische Verknüpfungen auf Basis des UND-Prinzips ermöglicht? Das LS 11 – AND-Gate mit drei unabhängigen 3-Input-Elementen in einem DIL-14 Gehäuse ist die ideale Komponente für Entwickler, Ingenieure und Hobbyisten, die Wert auf Stabilität, Effizienz und eine breite Kompatibilität legen. Dieses Bauteil schließt die Lücke zwischen einzelnen Signalen und komplexeren logischen Funktionen, indem es nur dann ein Ausgangssignal liefert, wenn alle entsprechenden Eingangssignale gleichzeitig aktiv sind. Es ist die perfekte Wahl für den Aufbau von Steuerungslogiken, Multiplexern, Datenverarbeitungseinheiten und vielem mehr, wo exakte Entscheidungsfindung auf Basis mehrerer Eingänge unerlässlich ist.
Warum das LS 11 – AND-Gate die überlegene Wahl ist
Herkömmliche Lösungen, die auf diskreten Transistoren oder weniger integrierten Gatterchips basieren, erfordern oft einen höheren Verkabelungsaufwand, mehr Platz auf der Platine und sind anfälliger für Fehler. Das LS 11 integriert drei separate 3-Input-AND-Gatter auf einem einzigen Siliziumchip, was nicht nur die Komplexität reduziert, sondern auch die Leistung und Zuverlässigkeit maximiert. Die breite Betriebsspannung von 4,75 V bis 5,25 V macht es zudem äußerst flexibel einsetzbar in einer Vielzahl von Systemen, von klassischen TTL-Umgebungen bis hin zu modernen mikrocontrollerbasierten Projekten, die eine stabile 5V-Versorgung nutzen. Die durchdachte Anordnung der Elemente und die bewährte DIL-Bauform garantieren einfache Handhabung und Integration in bestehende oder neue Schaltungsdesigns.
Technische Spezifikationen und Leistungsmerkmale
Das LS 11 ist ein hochwertiges TTL- (Transistor-Transistor-Logik) Gatter, das für seine Robustheit und seine präzisen Schalteigenschaften bekannt ist. Jedes der drei integrierten AND-Gatter verfügt über drei unabhängige Eingänge. Ein Ausgangssignal wird nur dann logisch ‚1‘ (hoch) sein, wenn alle drei zugehörigen Eingänge ebenfalls auf logisch ‚1‘ gesetzt sind. Andernfalls ist der Ausgang logisch ‚0‘ (tief). Diese deterministische Funktionsweise ist fundamental für die digitale Signalverarbeitung.
Die angegebene Betriebsspannung im Bereich von 4,75 V bis 5,25 V stellt sicher, dass das Bauteil auch unter leichten Schwankungen der Stromversorgung stabil arbeitet. Dies ist entscheidend für Anwendungen, bei denen eine konstante und zuverlässige Signalverarbeitung erforderlich ist, selbst wenn die Stromquelle nicht perfekt stabil ist. Die schnelle Schaltgeschwindigkeit des LS 11 ermöglicht die Verarbeitung von Signalen mit hohen Frequenzen, was es zu einer ausgezeichneten Wahl für zeitkritische Anwendungen macht.
Einsatzmöglichkeiten und Anwendungsbereiche
- Logische Verknüpfungen: Als Kernkomponente für die Implementierung von UND-Logik in beliebigen digitalen Schaltungen. Dies ist die grundlegendste Form der Entscheidungsfindung in digitalen Systemen.
- Datenselektion und -weiterleitung: In Kombination mit Multiplexern kann das LS 11 dazu verwendet werden, bestimmte Datenleitungen basierend auf mehreren Steuerbedingungen zu aktivieren oder zu deaktivieren.
- Zustandsmaschinen: Zur Realisierung komplexer Steuerungslogiken in Zustandsautomaten, wo bestimmte Übergänge nur unter Erfüllung mehrerer Kriterien erfolgen dürfen.
- Fehlererkennung und -überwachung: Zur Überwachung mehrerer Sensorwerte oder Statusindikatoren, um nur im Falle einer simultanen Aktivierung aller kritischen Eingänge eine Alarmmeldung auszugeben.
- Arithmetische Schaltungen: Als Baustein in der Konstruktion von Addierern, Subtrahierern und anderen arithmetischen Logikeinheiten, wo bestimmte Eingangsbedingungen für die Berechnung erfüllt sein müssen.
- Signalverarbeitung: In Systemen, die eine synchronisierte Signalverarbeitung erfordern, kann das LS 11 verwendet werden, um sicherzustellen, dass alle notwendigen Signale gleichzeitig vorhanden sind, bevor ein nachfolgender Schritt eingeleitet wird.
Produkt-Eigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Logikfamilie | TTL (Transistor-Transistor-Logik) – bewährte Technologie für Zuverlässigkeit und Kompatibilität. |
| Gattertyp | AND-Gate mit 3 Eingängen pro Gatter. |
| Anzahl der Gatter | 3 unabhängige 3-Input-AND-Gatter auf einem Chip. |
| Betriebsspannung (Vcc) | 4,75 V bis 5,25 V – breiter Toleranzbereich für stabile Stromversorgungen. |
| Gehäusetyp | DIL-14 (Dual In-line Package) – Standardfassung für einfache Bestückung auf Steckbrettern und Leiterplatten. |
| Schaltgeschwindigkeit | Optimiert für schnelle Signalverarbeitung, geeignet für Frequenzen bis in den Megahertz-Bereich, abhängig von der Last und anderen Schaltungsbedingungen. |
| Stromverbrauch | Typischerweise geringer Stromverbrauch im aktiven Zustand, charakteristisch für TTL-Bausteine dieser Generation. Präzise Werte können im Datenblatt des spezifischen Herstellers eingesehen werden. |
| Eingangs-/Ausgangsspannungspegel | Kompatibel mit den Standard-Spannungspegeln der TTL-Logikfamilie. |
FAQ – Häufig gestellte Fragen zu LS 11 – AND-Gate, 3 Element, 4,75 … 5,25 V, DIL-14
Was genau ist ein AND-Gatter und wofür wird es verwendet?
Ein AND-Gatter ist eine fundamentale digitale Logikschaltung. Es hat zwei oder mehr Eingänge und genau einen Ausgang. Der Ausgang ist nur dann auf dem logischen Pegel ‚1‘ (oder ‚HIGH‘), wenn alle seine Eingänge gleichzeitig auf dem logischen Pegel ‚1‘ sind. Andernfalls ist der Ausgang ‚0‘ (oder ‚LOW‘). AND-Gatter sind entscheidend für die Umsetzung von Bedingungen, Entscheidungen und Berechnungen in digitalen Systemen.
Ist das LS 11 mit anderen TTL- oder CMOS-Bausteinen kompatibel?
Das LS 11 gehört zur TTL-Logikfamilie. Während es direkt mit anderen TTL-Bausteinen (wie z.B. 74LS-Serie) hochgradig kompatibel ist, erfordert die Verbindung mit CMOS-Bausteinen (wie z.B. 74HC-Serie) oft Pegelwandler oder die Beachtung der spezifischen Spannungs- und Stromanforderungen, um die optimale Leistung und Zuverlässigkeit zu gewährleisten. Für die meisten 5V-basierten CMOS-Systeme sollte die Kompatibilität jedoch gegeben sein, solange die Spannungspegel übereinstimmen.
Was bedeutet die Angabe „3 Element“ im Produktnamen?
Die Angabe „3 Element“ bedeutet, dass das LS 11 Bauteil nicht nur ein einzelnes AND-Gatter enthält, sondern insgesamt drei unabhängige AND-Gatter mit jeweils drei Eingängen auf einem einzigen Chip integriert. Dies ermöglicht die gleichzeitige Realisierung von drei verschiedenen UND-Verknüpfungen, was die Schaltungsdichte erhöht und den Bedarf an separaten Einzelgattern reduziert.
Welche typischen Fehlerquellen gibt es bei der Verwendung von AND-Gattern wie dem LS 11?
Typische Fehlerquellen umfassen falsche Verdrahtung (vertauschte Ein-/Ausgänge), nicht angeschlossene Eingänge (die bei manchen Logikfamilien undefinierte Zustände hervorrufen können), Unter- oder Überspannung, sowie die Überschreitung der maximalen Anzahl von angeschlossenen Ausgängen (Fan-out). Bei TTL-Bausteinen ist zudem darauf zu achten, dass ungenutzte Eingänge korrekt behandelt werden, z.B. durch Anschluss an Vcc oder an einen anderen aktiven Eingang, um ein unerwünschtes Schalten zu vermeiden.
Wie wird die Betriebsspannung von 4,75 V bis 5,25 V für die Praxis gehandhabt?
Dieser Spannungsbereich ist typisch für Systeme, die mit 5V-Logik arbeiten. Eine stabile Stromversorgung, die innerhalb dieser Grenzen liegt, ist für den zuverlässigen Betrieb des LS 11 unerlässlich. In vielen mikrocontrollerbasierten Projekten wird diese Spannung durch Spannungsregler (wie z.B. ein 7805 oder ein modernerer LDO) bereitgestellt. Es ist ratsam, die Stromversorgung durch Kondensatoren zu glätten, um Spannungsspitzen und -abfälle zu minimieren.
Kann ich das LS 11 für höhere Spannungen als 5,25 V verwenden?
Nein, die Überschreitung der maximalen Betriebsspannung von 5,25 V kann das Bauteil dauerhaft beschädigen. Das LS 11 ist spezifisch für die Spannungen im Bereich von 4,75 V bis 5,25 V ausgelegt und optimiert. Für Anwendungen, die höhere Spannungen erfordern, müssten Sie nach kompatiblen Logikfamilien suchen, die für diese Spannungsbereiche spezifiziert sind, oder entsprechende Pegelwandler einsetzen.
Was bedeutet „DIL-14“ Gehäuse?

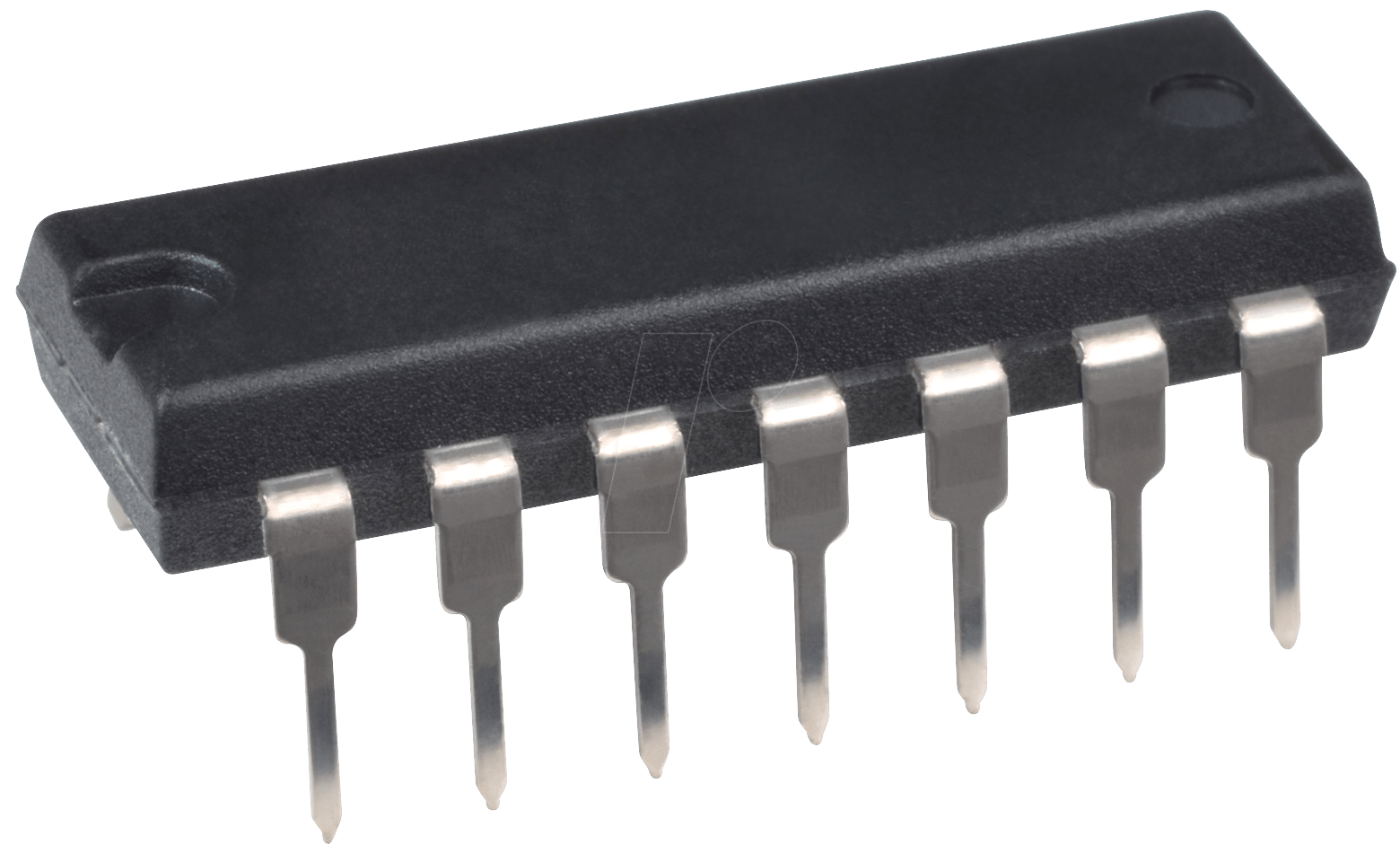

DIL steht für Dual In-line Package. Das „-14“ gibt die Anzahl der Anschlusspins an. Ein DIL-14 Gehäuse hat zwei Reihen mit jeweils sieben Pins, die senkrecht zur Hauptachse des Bauteils herausragen. Diese Bauform ist ein Standard für elektronische Bauteile und ermöglicht eine einfache Montage auf Lochrasterplatinen oder in entsprechenden Sockeln.
