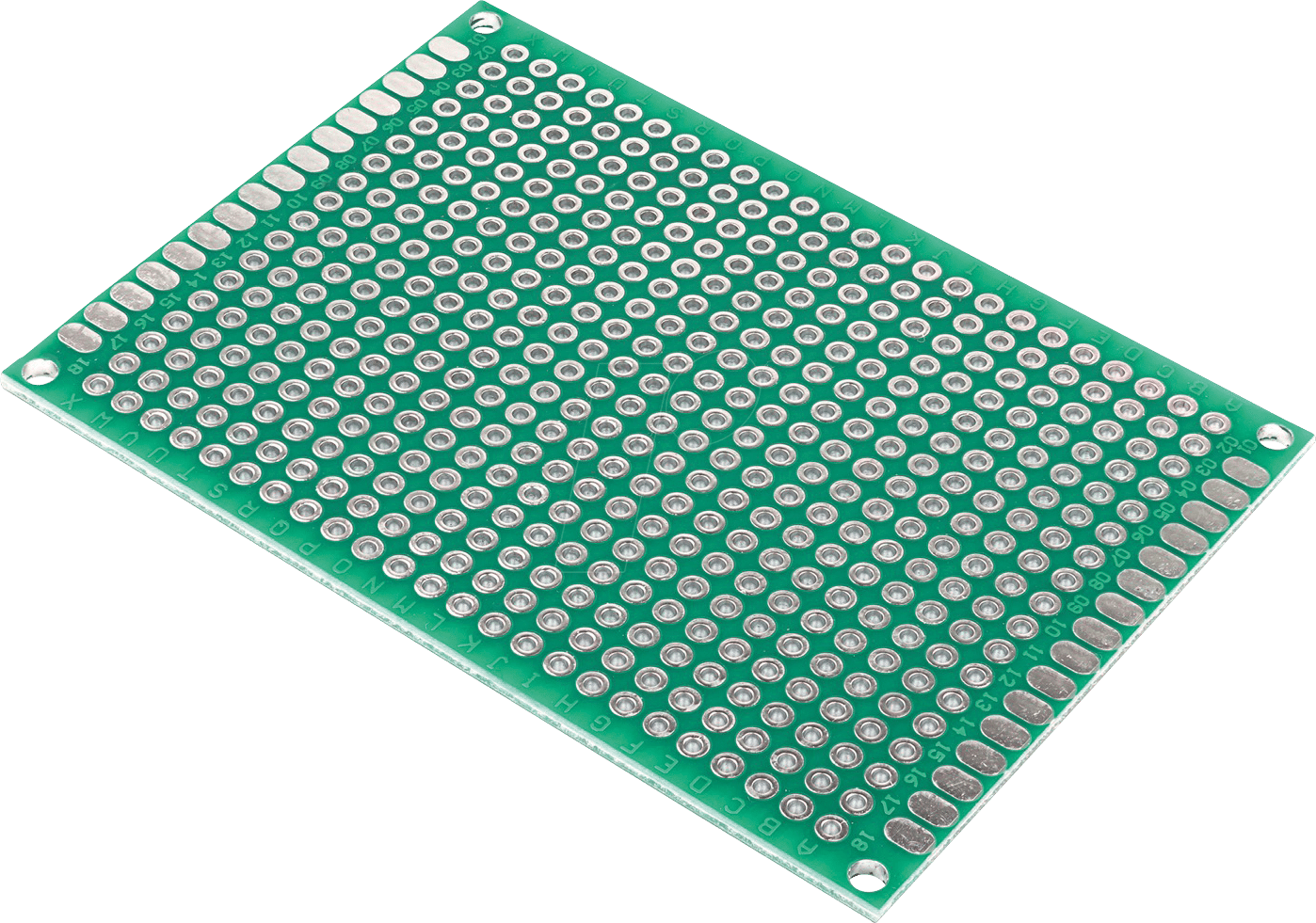

Optimale Projektentwicklung mit der LR-DS-57 Lochrasterplatine
Für Hobbyelektroniker, Prototypenentwickler und angehende Ingenieure, die komplexe Schaltungen zuverlässig und effizient aufbauen möchten, stellt die LR-DS-57 Lochrasterplatine die ideale Lösung dar. Sie bietet eine robuste und vielseitige Grundlage für jedes elektronische Projekt, indem sie eine klare Struktur und einfache Bestückung ermöglicht und gleichzeitig die für anspruchsvolle Anwendungen benötigte Stabilität und Konnektivität gewährleistet.
Doppelseitige Funktionalität für maximierte Designfreiheit
Die LR-DS-57 Lochrasterplatine zeichnet sich durch ihre doppelseitige Bestückungsmöglichkeit aus. Dies eröffnet erhebliche Vorteile gegenüber einseitigen Platinen, insbesondere bei Projekten, die eine dichte Bestückung von Bauteilen oder eine komplexe Verdrahtung erfordern. Sie ermöglicht eine optimierte Platzierung von Komponenten und erleichtert das Routing von Verbindungen, wodurch unnötige Kreuzungen und lange Leitungswege vermieden werden. Diese Flexibilität ist entscheidend für die Realisierung kompakter und leistungsfähiger elektronischer Systeme.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Im Herzen jedes elektronischen Geräts liegt die Qualität der Leiterplatine. Die LR-DS-57 Lochrasterplatine von Lan.de wurde entwickelt, um höchste Ansprüche an Präzision und Zuverlässigkeit zu erfüllen. Dank ihrer stabilen Konstruktion und der sorgfältigen Verarbeitung sind eine sichere Verankerung von Bauteilen und eine einwandfreie elektrische Verbindung gewährleistet. Dies minimiert das Risiko von Fehlfunktionen, kalten Lötstellen und mechanischer Belastung, was für den langfristigen Erfolg Ihrer Projekte von unschätzbarem Wert ist.
Hervorragende Eigenschaften der LR-DS-57 Lochrasterplatine
- Doppelseitige Kupferbahnen: Bieten doppelt so viele Anschlussmöglichkeiten und eine verbesserte Signalintegrität.
- Standardisierte Lochgröße: Universell einsetzbar für eine breite Palette von bedrahteten elektronischen Bauteilen.
- Robuste Leiterplattenträger: Gewährleistet Stabilität und Langlebigkeit für intensive Nutzung und Prototypenentwicklung.
- Klare Layout-Struktur: Erleichtert die Fehleranalyse und Optimierung von Schaltungen.
- Vielseitige Einsatzmöglichkeiten: Ideal für Hobbyprojekte, Ausbildung, Forschung und industrielle Prototypen.
- Optimale Wärmeableitung: Die doppelseitige Bauweise unterstützt eine effizientere Verteilung der entstehenden Wärme.
Technische Spezifikationen und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | LR-DS-57 |
| Typ | Lochrasterplatine, doppelseitig |
| Abmessungen | 70 mm x 50 mm |
| Material Basis | Hochwertiges Epoxidharz-Glasgewebe (FR-4), ein branchenüblicher Standard für Leiterplatten, bekannt für seine mechanische Festigkeit, thermische Stabilität und elektrischen Isoliereigenschaften. |
| Kupferstärke | Standardstärke für universelle Anwendungen, die eine gute Leitfähigkeit und Lötbarkeit sicherstellt, ohne überflüssiges Gewicht hinzuzufügen. Ermöglicht das Schweißen gängiger Bauteile. |
| Lochrasterung | Metrisches Raster (typischerweise 2.54 mm oder Vielfache davon), optimiert für gängige elektronische Bauteile und Steckverbinder. |
| Lochdurchmesser | Präzise gefertigte Löcher, die eine sichere Aufnahme und Lötbarkeit von bedrahteten Bauteilen mit Standarddurchmessern ermöglichen. |
| Oberflächenbehandlung | Verzinnte Oberfläche für verbesserte Lötbarkeit und Schutz vor Oxidation, was eine einfache und zuverlässige Lötverbindung garantiert. |
| Anzahl der Löcher | Generische, aber großzügige Lochverteilung über die gesamte Fläche, die eine hohe Flexibilität bei der Bauteilplatzierung für beide Seiten der Platine ermöglicht. |
Vorteile der doppelseitigen Gestaltung
Die doppelseitige Ausführung der LR-DS-57 Lochrasterplatine ist ein entscheidender Faktor für die Effizienz und Leistungsfähigkeit Ihrer elektronischen Schaltungen. Sie bietet signifikante Vorteile in Bezug auf die Verdrahtung und Bauteilplatzierung:
- Verbesserte Signalwege: Durch die Nutzung beider Seiten können kürzere und direktere Verbindungswege zwischen Komponenten realisiert werden. Dies reduziert die Induktivität und Kapazität von Leitungslängen, was zu einer verbesserten Signalintegrität und einer höheren Geschwindigkeit bei digitalen und analogen Schaltungen führt.
- Effiziente Platzierung komplexer Bauteile: Bei Schaltungen mit vielen Komponenten oder solchen, die größere Abmessungen haben, erlaubt die doppelseitige Bestückung eine wesentlich dichtere und logischere Anordnung. Komponenten können auf der Oberseite platziert und auf der Unterseite miteinander verbunden werden, oder umgekehrt, was die Organisation erheblich vereinfacht.
- Reduzierung von Bauraum: Kleinere und kompaktere Designs sind oft ein Schlüsselmerkmal moderner Elektronik. Die LR-DS-57 ermöglicht die Realisierung solcher kompakter Designs, indem sie den benötigten Platz auf der Leiterplatte minimiert, ohne Kompromisse bei der Funktionalität einzugehen.
- Vereinfachte Masse- und Stromversorgung: Beide Seiten der Platine können effektiv für die Verteilung von Masse- (GND) und Stromversorgungsschienen (VCC) genutzt werden. Dies führt zu einer stabileren Stromversorgung und einer verbesserten Entkopplung, was besonders bei empfindlichen Schaltungen oder solchen mit hohem Stromverbrauch von Bedeutung ist.
- Hält höheren Strombelastungen stand: Durch die doppelseitige Nutzung von Kupferbahnen können höhere Ströme verteilt werden, was die Erwärmung von Leiterbahnen reduziert und somit die Zuverlässigkeit und Lebensdauer der Schaltung erhöht.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit der LR-DS-57 Lochrasterplatine macht sie zu einer unverzichtbaren Komponente in einer breiten Palette von elektronischen Projekten:
- Hobbyelektronik und Amateurfunk: Perfekt für den Bau von Verstärkern, Oszillatoren, Filtern und anderen Schaltungskomponenten, die in der Amateurfunktechnik und für fortgeschrittene Hobbyprojekte benötigt werden.
- Bildungseinrichtungen: Ideal für den Einsatz im Unterricht an Schulen, Hochschulen und Universitäten, um Schülern und Studenten praktische Erfahrungen im Aufbau elektronischer Schaltungen zu vermitteln.
- Prototypenentwicklung: Ermöglicht Ingenieuren und Entwicklern, schnell und kostengünstig funktionierende Prototypen für neue Produkte zu erstellen und zu testen, bevor die Produktion von kundenspezifischen Leiterplatten (PCBs) in Auftrag gegeben wird.
- Reparatur und Modifikation: Eine hervorragende Basis für die Reparatur oder Modifikation bestehender elektronischer Geräte, indem defekte oder veraltete Platinen durch eine individuell aufgebaute Schaltung ersetzt werden.
- Industrielle Testschaltungen: Geeignet für den Aufbau von Testaufbauten und Messschaltungen in industriellen Umgebungen, wo Flexibilität und schnelle Anpassungsfähigkeit gefordert sind.
- Embedded Systems und Mikrocontroller-Projekte: Bietet eine solide Plattform für die Integration von Mikrocontrollern, Sensoren und Aktoren für IoT-Anwendungen und Automatisierungsprojekte.
FAQ – Häufig gestellte Fragen zu LR-DS-57 – Lochrasterplatine, doppelseitig, 70 x 50 mm
Ist die LR-DS-57 Lochrasterplatine für Anfänger geeignet?
Ja, die LR-DS-57 Lochrasterplatine ist sowohl für Anfänger als auch für Fortgeschrittene bestens geeignet. Die Standard-Lochrasterung und die klaren Kupferbahnen erleichtern das Verständnis von Schaltplänen und das Anbringen von Bauteilen. Für Anfänger empfehlen wir jedoch, mit einfacheren Projekten zu beginnen und sich schrittweise komplexeren Schaltungen zu nähern.
Welche Art von Bauteilen können auf der LR-DS-57 Lochrasterplatine montiert werden?
Die LR-DS-57 ist primär für bedrahtete elektronische Bauteile (Through-Hole Technology – THT) ausgelegt. Dazu gehören gängige Widerstände, Kondensatoren, Transistoren, integrierte Schaltungen (ICs) in DIP-Gehäusen, Dioden, Relais und diverse Steckverbinder.
Wie unterscheidet sich eine doppelseitige Lochrasterplatine von einer einseitigen?
Eine doppelseitige Lochrasterplatine verfügt auf beiden Seiten über Kupferbahnen, was die Anzahl der Anschlussmöglichkeiten verdoppelt und eine deutlich flexiblere und dichtere Bestückung sowie komplexere Verdrahtung ermöglicht. Eine einseitige Platine hat Kupferbahnen nur auf einer Seite.
Ist die Oberfläche der Platine für das Löten vorbereitet?
Ja, die LR-DS-57 Lochrasterplatine verfügt über eine verzinnte Oberfläche. Diese Oberflächenbehandlung verbessert die Lötbarkeit erheblich, schützt die Kupferbahnen vor Oxidation und sorgt für eine zuverlässige und dauerhafte Lötverbindung.
Kann ich die LR-DS-57 Lochrasterplatine für Hochfrequenzanwendungen verwenden?
Für grundlegende Hochfrequenzanwendungen kann die doppelseitige Natur der Platine mit optimierten Masseflächen vorteilhaft sein. Für sehr anspruchsvolle HF-Schaltungen, bei denen Impedanzkontrolle und Entkopplung kritisch sind, sind jedoch oft speziell angefertigte Multilayer-PCBs mit definierten Dielektrika notwendig.
Wie stabil sind die Kupferbahnen und Lötpunkte auf der LR-DS-57?
Die LR-DS-57 Lochrasterplatine ist aus einem robusten Epoxidharz-Glasfasergewebe (FR-4) gefertigt, was für eine hohe mechanische Stabilität sorgt. Die Kupferbahnen sind fest mit dem Trägermaterial verbunden und die Lötpunkte sind für eine dauerhafte Verbindung ausgelegt, vorausgesetzt, die Löttechniken werden korrekt angewendet.
Benötige ich spezielle Werkzeuge, um die LR-DS-57 zu bearbeiten?
Für die Montage von Bauteilen und das Löten sind Standardwerkzeuge wie ein Lötkolben, Lötzinn, Flussmittel und Seitenschneider erforderlich. Zum Zuschneiden der Platine auf ein spezifisches Maß können eine feine Metallsäge oder ein scharfes Bastelmesser verwendet werden, wobei Vorsicht geboten ist, um die Kupferbahnen nicht zu beschädigen.
