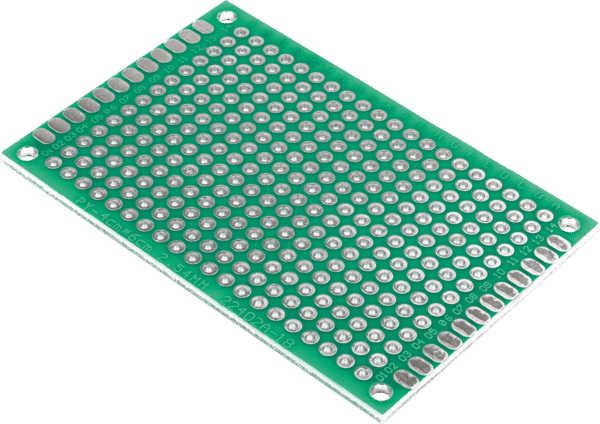

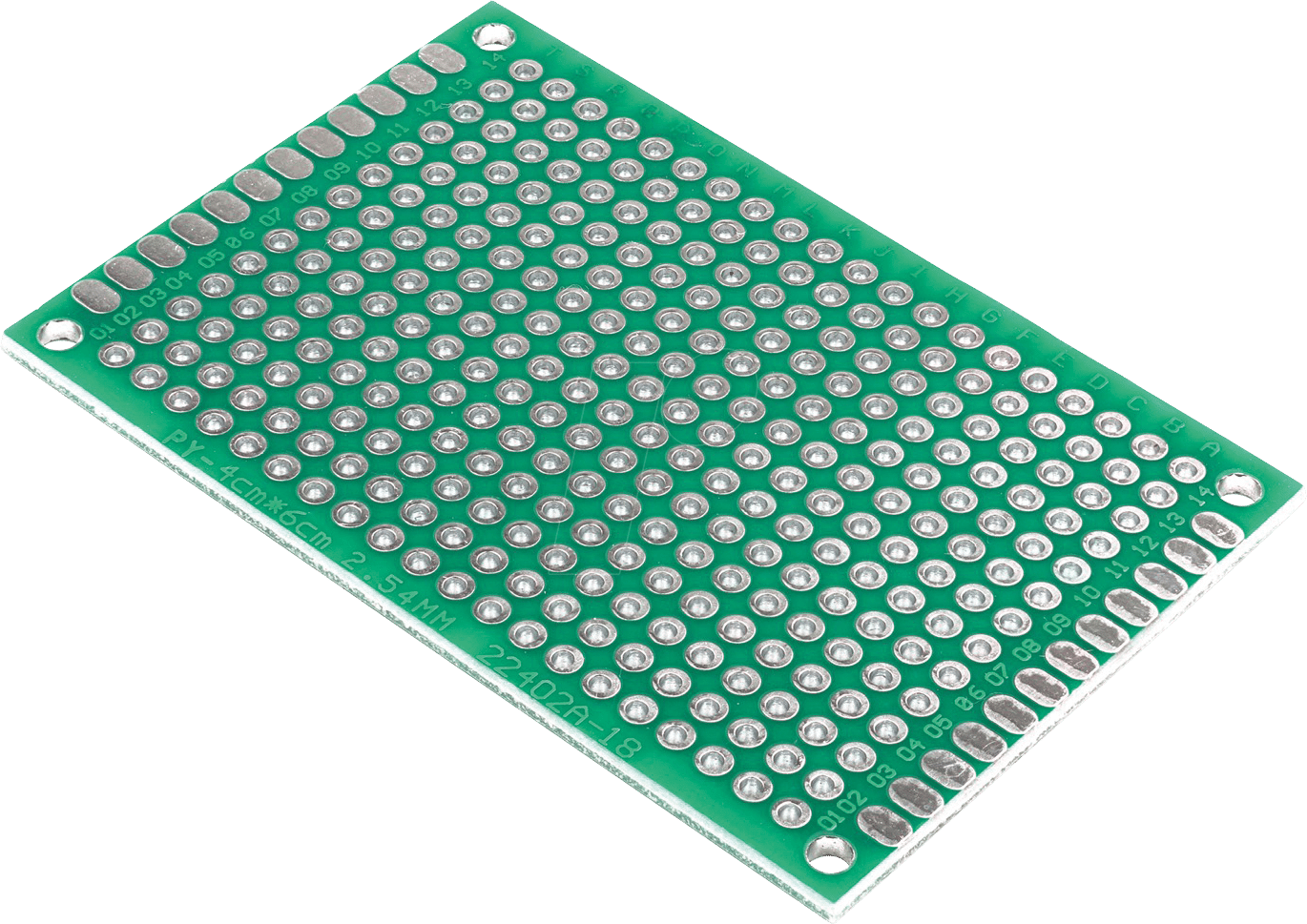

Optimale Leiterplatten-Basis für Ihre Elektronikprojekte: Die LR-DS-46 Lochrasterplatine
Sie suchen nach einer robusten und vielseitigen Grundlage für Ihre elektronischen Schaltungen? Die doppelseitige Lochrasterplatine LR-DS-46 mit den Maßen 60 x 40 mm bietet Ingenieuren, Bastlern und Prototypenentwicklern die ideale Plattform, um komplexe elektronische Designs zuverlässig umzusetzen. Speziell entwickelt, um die Herausforderungen bei der Verdrahtung und Komponentenmontage zu meistern, ist diese Platine Ihre erste Wahl für präzise und dauerhafte Prototypen.
Warum die LR-DS-46 die überlegene Wahl ist
Im Gegensatz zu einseitigen Alternativen oder weniger präzise gefertigten Platinen bietet die LR-DS-46 doppelseitige Struktur signifikante Vorteile in Bezug auf Flexibilität und Effizienz. Die doppelte Bestückungsseite ermöglicht komplexere Schaltungen auf kompakterem Raum und vereinfacht das Routing von Verbindungen, wodurch die Wahrscheinlichkeit von Interferenzen minimiert wird. Die präzise Lochung und die stabile Materialbeschaffenheit gewährleisten eine sichere Befestigung von Bauteilen und Lötverbindungen, was die Zuverlässigkeit und Langlebigkeit Ihrer Projekte maßgeblich erhöht.
Konstruktion und Materialbeschaffenheit für maximale Leistung
Die Auswahl des richtigen Materials ist entscheidend für die elektrische und thermische Performance einer Lochrasterplatine. Die LR-DS-46 ist aus einem hochwertigen, isolierenden Grundmaterial gefertigt, das exzellente dielektrische Eigenschaften aufweist. Dieses Material widersteht thermischer Belastung und mechanischen Einwirkungen, was für den Einsatz in anspruchsvollen Umgebungen unerlässlich ist. Die doppelseitige Kupferbeschichtung ist robust und ermöglicht eine optimale Leitfähigkeit für Signal- und Stromübertragung. Die Lochungen sind präzise positioniert und auf einen Standardabstand ausgelegt, der eine einfache Bestückung mit einer Vielzahl von bedrahteten elektronischen Bauteilen wie Widerständen, Kondensatoren, ICs und Steckverbindern ermöglicht.
Vorteile der doppelseitigen Bestückung
- Erhöhte Verdrahtungsflexibilität: Zwei Ebenen für Leitungen reduzieren die Notwendigkeit von Drahtbrücken und vereinfachen das Routing komplexer Schaltungen.
- Kompakteres Design: Ermöglicht die Unterbringung von mehr Komponenten und Verbindungen auf einer kleineren Fläche.
- Verbesserte Signalintegrität: Durch optimiertes Layout und kürzere Leiterbahnen werden parasitäre Effekte wie Kapazitäten und Induktivitäten reduziert, was zu einer besseren Signalqualität führt.
- Einfachere Montage: Die durchgängigen Lochreihen und die gleichmäßige Verteilung der Lötpunkte erleichtern das Einlöten und die Fehlererkennung.
- Höhere mechanische Stabilität: Die doppelte Kupferbahn und die stabile Grundplatine bieten eine solide Basis für alle Komponenten.
- Optimale thermische Ableitung: Die größeren Kupferflächen können Wärme von stromführenden Bauteilen effektiver ableiten.
Technische Spezifikationen der LR-DS-46
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | LR-DS-46 Lochrasterplatine |
| Abmessungen | 60 mm x 40 mm |
| Bestückung | Doppelseitig |
| Material Grundplatine | Hochwertiges, thermisch stabiles und isolierendes Polymer |
| Kupferbeschichtung | Doppelseitige, gleichmäßige Kupferauflage für optimale Leitfähigkeit |
| Lochdurchmesser | Standardisiert, geeignet für gängige bedrahtete Bauteile (typ. 1 mm) |
| Lochrasterabstand | Standard, für einfache Bestückung und Verdrahtung (typ. 2.54 mm) |
| Einsatzgebiet | Prototypenentwicklung, Elektronik-Hobby, industrielle Kleinserien, Schulungsprojekte |
| Lötbarkeit | Exzellente Lötbarkeit durch hochwertige Kupferoberfläche |
| Isolationswiderstand | Hoch, gewährleistet sicheren Betrieb auch bei höheren Spannungen |
Einsatzmöglichkeiten und Anwendungsfelder
Die LR-DS-46 Lochrasterplatine ist universell einsetzbar. Sie eignet sich hervorragend für die Entwicklung von Prototypen für Arduino- und Raspberry Pi-Projekte, die Implementierung von Verstärkerschaltungen, Steuerungsmodulen oder Messtechnik-Aufbauten. Ingenieure schätzen sie für die schnelle und kostengünstige Realisierung von Funktionsmustern, bevor diese aufwendiger auf Platinen geätzt werden. Hobby-Elektroniker können mit ihr ihre Schaltungsideen präzise und zuverlässig umsetzen und erweitern. Auch in Bildungsbereichen findet diese Platine breite Anwendung, um den praktischen Umgang mit elektronischen Bauteilen und Schaltungen zu vermitteln. Die kompakten Abmessungen erlauben die Integration in Gehäuse unterschiedlichster Größen, ohne dabei Kompromisse bei der Funktionalität einzugehen.
Haltbarkeit und Zuverlässigkeit für anspruchsvolle Projekte
Die Langlebigkeit Ihrer Elektronikprojekte beginnt mit einer soliden Grundlage. Die LR-DS-46 ist darauf ausgelegt, den mechanischen Belastungen beim Bestücken und Löten standzuhalten. Die doppelseitige Kupferbeschichtung ist ausreichend dick, um eine sichere Lötverbindung zu gewährleisten und Korrosion zu widerstehen. Das isolierende Trägermaterial bietet einen hohen Durchschlagsfestigkeitswert, was die Sicherheit erhöht und Kurzschlüsse verhindert. Diese Kombination aus hochwertigem Material und präziser Fertigung garantiert, dass Ihre Schaltungen über lange Zeiträume stabil und funktionsfähig bleiben.
Optimierung der Leiterbahnen und Montageprozesse
Die doppelseitige Ausführung der LR-DS-46 erlaubt eine optimierte Gestaltung der Leiterbahnen. Sie können eine Ebene für Stromversorgung und Masse reservieren und die andere Ebene für Signalleitungen nutzen. Dies minimiert Übersprechen und verbessert die Signalintegrität, besonders bei Hochfrequenzanwendungen oder empfindlichen Analogschaltungen. Das standardisierte Lochraster von 2.54 mm ist kompatibel mit einer Vielzahl von Bauteilen, einschließlich DIP-ICs, Steckverbindern und bedrahteten Komponenten. Das erleichtert die Beschaffung von Zubehör und beschleunigt den Prototyping-Prozess erheblich.
FAQ – Häufig gestellte Fragen zu LR-DS-46 – Lochrasterplatine, doppelseitig, 60 x 40 mm
Ist die LR-DS-46 für Anfänger geeignet?
Ja, die LR-DS-46 ist hervorragend für Anfänger geeignet. Die einfache Handhabung, die klare Struktur der Lochungen und die Kompatibilität mit gängigen Bauteilen machen sie zu einem idealen Werkzeug für erste Elektronikprojekte und das Erlernen von Löttechniken.
Welche Art von Bauteilen kann ich auf dieser Platine montieren?
Sie können eine breite Palette von bedrahteten elektronischen Bauteilen montieren, darunter Widerstände, Kondensatoren, Transistoren, Dioden, integrierte Schaltungen (ICs) in DIP-Gehäusen, Sockel, Relais und diverse Steckverbinder. Der standardisierte Lochabstand ist hierbei ein entscheidender Vorteil.
Ist die Kupferbeschichtung der LR-DS-46 robust genug für häufiges Löten und Entlöten?
Die LR-DS-46 verfügt über eine hochwertige und gleichmäßige Kupferbeschichtung, die für die Mehrfachbestückung und das Entlöten ausgelegt ist. Dennoch wird empfohlen, beim Löten die richtigen Techniken anzuwenden, um eine Überhitzung der Kupferflächen zu vermeiden und die Langlebigkeit zu maximieren.
Wie unterscheidet sich die doppelseitige Platine von einer einseitigen Lochrasterplatine?
Der Hauptunterschied liegt in der Möglichkeit, Leiterbahnen auf beiden Seiten der Platine zu führen. Dies ermöglicht komplexere Schaltungen auf kleinerem Raum, vereinfacht das Routing und kann die Signalintegrität verbessern, da weniger Drahtbrücken notwendig sind.
Kann ich diese Platine für Projekte mit höheren Spannungen verwenden?
Dank des hochwertigen isolierenden Grundmaterials und der guten Trennung der Leiterbahnen ist die LR-DS-46 für viele Anwendungen mit moderaten Spannungen geeignet. Für extrem hohe Spannungen sind jedoch spezielle Isolationsmaterialien und größere Abstände zwischen den Leiterbahnen erforderlich. Bitte prüfen Sie die spezifischen Anforderungen Ihres Projekts.
Sind die Löcher bereits gebohrt, oder muss ich sie selbst anfertigen?
Die Löcher auf der LR-DS-46 Lochrasterplatine sind bereits präzise gebohrt und mit Kupfer kontaktiert, um die Aufnahme von Bauteilen und die spätere Lötverbindung zu ermöglichen. Sie müssen die Löcher nicht selbst anfertigen.
Wie ist die thermische Performance der LR-DS-46?
Die doppelseitige Kupferbeschichtung und die großflächigen Kupferpads auf der LR-DS-46 tragen zur Wärmeableitung von Bauteilen bei. Für Anwendungen mit sehr hoher Wärmeentwicklung, bei denen eine aktive Kühlung erforderlich ist, könnten dedizierte Kühlkörper oder spezielles Platinenmaterial notwendig sein.
