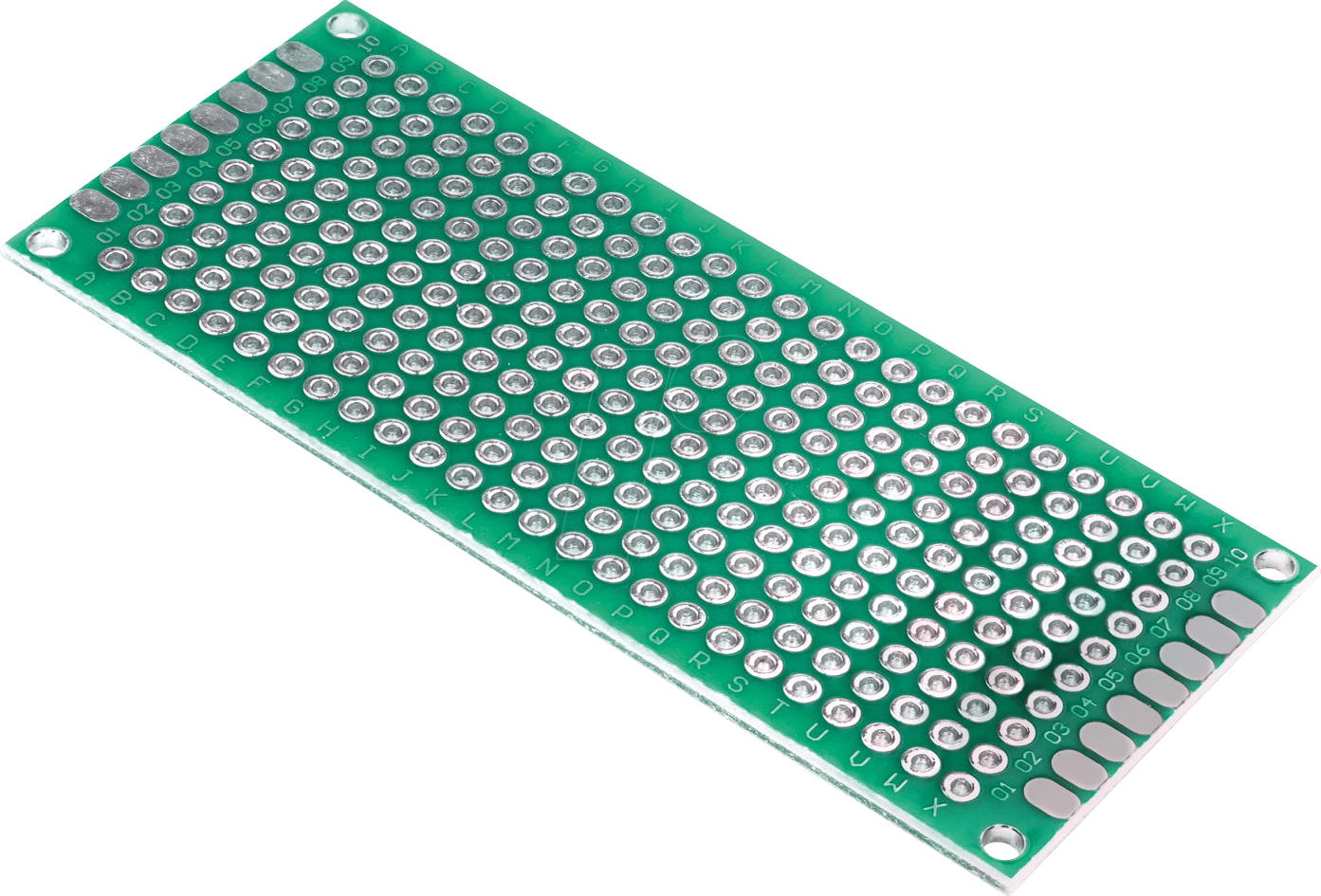

Hochwertige doppelseitige Lochrasterplatine LR-DS-37: Die ideale Basis für Ihre Elektronikprojekte
Benötigen Sie eine zuverlässige und vielseitige Grundlage für Ihre elektronischen Schaltungen? Die LR-DS-37 Lochrasterplatine, doppelseitig, im kompakten Format von 70 x 30 mm, ist die optimale Lösung für Entwickler, Hobbyisten und professionelle Anwender, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen. Diese doppelseitige Platine bietet eine verdoppelte Montagefläche und eine verbesserte Leitfähigkeit, was sie zur überlegenen Wahl gegenüber einseitigen Alternativen macht, insbesondere wenn komplexe oder dichte Schaltungen realisiert werden müssen.
Präzise Konstruktion für zuverlässige Verbindungen
Die LR-DS-37 zeichnet sich durch ihre präzise gefertigten Bohrlöcher aus, die eine einfache und sichere Montage von elektronischen Bauteilen wie Widerständen, Kondensatoren, ICs und Steckverbindern ermöglichen. Die doppelseitige Ausführung maximiert den nutzbaren Platz für Ihre Bauteilplatzierung und Leiterbahnführung. Dies ist besonders vorteilhaft bei Projekten, die eine hohe Komponentendichte erfordern oder bei denen eine durchkontaktierte (via) Verbindung zwischen Ober- und Unterseite der Platine wünschenswert ist, um Signalwege zu verkürzen und die Performance zu optimieren.
Warum die LR-DS-37 die überlegene Wahl ist
Im Gegensatz zu Standard-Lochrasterplatinen bietet die doppelseitige LR-DS-37 signifikante Vorteile für anspruchsvolle Projekte. Die durchgängige Kupferbeschichtung auf beiden Seiten sorgt für eine verbesserte Stromverteilung und reduziert den Spannungsabfall, was gerade bei leistungsintensiven Anwendungen entscheidend ist. Die erhöhte Flexibilität in der Bauteilplatzierung erlaubt effizientere Schaltungsdesigns und erleichtert die Fehlersuche sowie spätere Modifikationen. Die robuste Bauweise und die hochwertige Verarbeitung gewährleisten eine lange Lebensdauer und verhindern Probleme wie Risse oder Bruchstellen unter mechanischer Belastung, ein häufiges Manko bei minderwertigen Produkten.
Optimale Abmessungen und Lochraster für maximale Flexibilität
Mit ihren Abmessungen von 70 x 30 mm ist die LR-DS-37 ideal für eine Vielzahl von Anwendungen geeignet, von Prototypenentwicklung und Lernprojekten bis hin zu kompakten Schaltungen für den Einbau in Gehäuse. Das standardisierte Lochraster von 2,54 mm (0.1 Zoll) ist kompatibel mit einer breiten Palette von elektronischen Bauteilen und Steckverbindern, was die Integration in bestehende Systeme erleichtert und den Beschaffungsaufwand für Zubehörteile minimiert. Die sorgfältige Anordnung der Durchkontaktierungspunkte auf beiden Seiten ermöglicht komplexe Verdrahtungen und reduziert die Notwendigkeit von Jumper-Drähten, was zu saubereren und professioneller aussehenden Schaltungen führt.
Materialqualität und Verarbeitung
Die LR-DS-37 Lochrasterplatine ist aus hochwertigem Epoxidharz-Glasfaser-Laminat gefertigt, einem Material, das für seine hervorragenden dielektrischen Eigenschaften, seine mechanische Stabilität und seine hohe Temperaturbeständigkeit bekannt ist. Die Kupferbahnen sind mit einer schützenden Lötstoppmaske versehen, die unerwünschte Kurzschlüsse während des Lötprozesses verhindert und die Langlebigkeit der Verbindungen erhöht. Die Oberflächen sind für eine optimale Lötbarkeit behandelt, was ein müheloses Anbringen und Entfernen von Bauteilen ermöglicht.
Vorteile der doppelseitigen Lochrasterplatine LR-DS-37 im Überblick
- Maximierte Montagefläche: Die doppelseitige Bauweise verdoppelt die nutzbare Fläche für Bauteile und Leiterbahnen.
- Verbesserte Leitfähigkeit: Durchgehende Kupferbahnen auf beiden Seiten ermöglichen eine effizientere Stromverteilung und reduzieren Signalverluste.
- Optimale Schaltungsdichte: Ermöglicht komplexe und kompakte Schaltungsdesigns.
- Vereinfachte Verdrahtung: Durchkontaktierungen (Vias) zwischen Ober- und Unterseite erleichtern das Routing von Signalen und reduzieren die Anzahl der Jumper-Drähte.
- Hohe mechanische Stabilität: Gefertigt aus robustem Epoxidharz-Glasfaser-Laminat für Langlebigkeit.
- Hervorragende Lötbarkeit: Spezielle Oberflächenbehandlung für einfache und zuverlässige Lötverbindungen.
- Standardisiertes Lochraster: Kompatibilität mit einer Vielzahl von elektronischen Bauteilen und Zubehörteilen.
- Kosteneffizienz bei komplexen Projekten: Reduziert Entwicklungszeit und Materialaufwand durch flexible Gestaltungsmöglichkeiten.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | LR-DS-37 |
| Platinentyp | Lochrasterplatine, doppelseitig |
| Abmessungen (L x B) | 70 mm x 30 mm |
| Lochdurchmesser | Standard 1 mm (typisch für Breadboarding und bedrahtete Bauteile) |
| Lochabstand | Standard 2,54 mm (0.1 Zoll) |
| Material | Epoxidharz-Glasfaser-Laminat (FR-4) |
| Kupferbahnen | Durchkontaktierte Kupferflächen auf Ober- und Unterseite |
| Oberflächenbehandlung | Verzinnte oder blanke Kupferbahnen für optimale Lötbarkeit |
| Lötstoppmaske | Hochwertige Lötstoppmaske auf beiden Seiten zur Vermeidung von Kurzschlüssen |
| Farbe der Lötstoppmaske | Grün (typisch für die meisten Epoxidharzplatinen, kann variieren) |
| Isolationswiderstand | > 10^12 Ohm (typisch für FR-4 Material) |
| Spannungsfestigkeit | Bis zu 2000 V (abhängig von der Dicke des Isolationsmaterials und dem Abstand der Leiterbahnen) |
| Anwendungsbereiche | Prototypenentwicklung, Lernprojekte, industrielle Kleinserien, Schaltungsdebugging, Gehäuseintegration |
FAQ – Häufig gestellte Fragen zu LR-DS-37 – Lochrasterplatine, doppelseitig, 70 x 30 mm
Was ist der Hauptvorteil einer doppelseitigen Lochrasterplatine gegenüber einer einseitigen?
Der Hauptvorteil einer doppelseitigen Lochrasterplatine wie der LR-DS-37 liegt in der verdoppelten Montagefläche und den zusätzlichen Verdrahtungsmöglichkeiten. Sie ermöglicht komplexere Schaltungsdesigns, eine höhere Bauteildichte und eine effizientere Leiterbahnführung durch die Möglichkeit, Durchkontaktierungen (Vias) zwischen Ober- und Unterseite zu nutzen. Dies führt zu kompakteren, leistungsfähigeren und oft auch optisch ansprechenderen Schaltungen.
Für welche Art von Projekten ist die LR-DS-37 besonders gut geeignet?
Die LR-DS-37 ist ideal für Prototypenentwicklung, Lernprojekte, die Erstellung von individuellen Schaltungen für spezifische Anwendungen sowie für kleinere industrielle Serien. Ihre kompakten Abmessungen machen sie auch für Projekte mit begrenztem Platzangebot, wie z.B. den Einbau in Gehäuse, attraktiv.
Wie unterscheidet sich das Lochraster der LR-DS-37 von anderen Platinen?
Die LR-DS-37 verwendet ein Standard-Lochraster von 2,54 mm (0.1 Zoll). Dieses ist weltweit verbreitet und kompatibel mit der überwiegenden Mehrheit der elektronischen Bauteile mit bedrahteten Anschlüssen, wie DIP-ICs, Steckverbindern, Widerständen und Kondensatoren. Dies gewährleistet eine hohe Flexibilität bei der Auswahl der Komponenten.
Kann ich diese Platine auch für hochfrequente Schaltungen verwenden?
Für einfache hochfrequente Schaltungen kann die doppelseitige Ausführung der LR-DS-37 von Vorteil sein, da sie die Verkürzung von Signalwegen und die Implementierung von Masseflächen ermöglicht. Für sehr anspruchsvolle HF-Anwendungen, bei denen Impedanzkontrolle und spezifische Materialeigenschaften entscheidend sind, sind jedoch speziell entwickelte Leiterplattenmaterialien und -designs erforderlich. Für die meisten Hobby- und Entwicklungsanwendungen bietet sie jedoch ausreichende Leistung.
Wie reinige ich die LR-DS-37 Platine am besten nach dem Löten?
Nach dem Löten empfiehlt sich die Reinigung mit Isopropanol (IPA) und einer weichen Bürste, um Flussmittelreste zu entfernen. Dies verbessert nicht nur die Ästhetik, sondern verhindert auch potenzielle Korrosion oder die Beeinträchtigung der Isolationseigenschaften. Achten Sie darauf, dass die Platine vollständig trocken ist, bevor Sie sie weiterverwenden.
Welche Art von Lötverfahren kann ich mit der LR-DS-37 durchführen?
Die LR-DS-37 ist für verschiedenste Lötverfahren geeignet, darunter Handlöten mit einem Lötkolben, Reflow-Löten (falls geeignet bestückte Bauteile verwendet werden) und eventuell auch Wellenlöten für größere Serien. Die Qualität des FR-4 Materials und die Lötstoppmaske gewährleisten eine gute Temperaturbeständigkeit während des Lötprozesses.
Ist die LR-DS-37 wiederverwendbar?
Ja, die LR-DS-37 ist prinzipiell wiederverwendbar. Bauteile können vorsichtig ausgelötet und durch neue ersetzt oder die Platine für ein neues Projekt verwendet werden. Die Langlebigkeit des Materials und die robuste Bauweise ermöglichen mehrere Montage- und Demontagezyklen, sofern dies mit Sorgfalt geschieht, um Beschädigungen der Kupferbahnen oder der Lötpunkte zu vermeiden.
