Der LPC 2138 FBD64: Ihre Hochleistungs-ARM7TD-Lösung für anspruchsvolle Embedded-Projekte
Wenn Sie nach einer robusten und leistungsfähigen Mikrocontroller-Plattform für Ihre Embedded-Systeme suchen, die Komplexität beherrscht und Zuverlässigkeit bietet, ist der LPC 2138 FBD64 die ideale Wahl. Dieses Bauteil ist speziell für Entwickler konzipiert, die eine Balance zwischen Rechenleistung, Speicher, Peripheriefähigkeiten und Energieeffizienz in einer kompakten Bauform benötigen, um anspruchsvolle Steuerungsaufgaben, Datenverarbeitung und Kommunikationsprotokolle in einer Vielzahl von industriellen, automobiltechnischen und konsumorientierten Anwendungen zu realisieren.
Warum der LPC 2138 FBD64 die überlegene Wahl ist
Im Vergleich zu einfacheren 8-Bit oder 16-Bit Mikrocontrollern bietet der LPC 2138 FBD64 mit seiner 32-Bit ARM7TDMI-Architektur eine signifikant höhere Rechenleistung und eine optimierte Instruktionsausführung. Die integrierten 512 KB Flash-Speicher und 32 KB SRAM ermöglichen die Implementierung komplexer Algorithmen und die Speicherung umfangreicher Datensätze direkt auf dem Chip, was externe Speicherlösungen oft überflüssig macht und die Systemkomplexität sowie Kosten reduziert. Seine Vielseitigkeit durch eine breite Palette an Peripheriefunktionen, kombiniert mit der bewährten Zuverlässigkeit und dem breiten Einsatzspektrum der ARM-Architektur, positioniert ihn als eine zukunftssichere und effiziente Alternative für professionelle Embedded-Entwicklungen.
Leistungsmerkmale und Vorteile des LPC 2138 FBD64
Der LPC 2138 FBD64 zeichnet sich durch eine Kombination aus fortschrittlicher Technologie und durchdachtem Design aus, die ihn zu einem Eckpfeiler für innovative Projekte macht:
- Hohe Verarbeitungsleistung: Die 32-Bit ARM7TDMI-CPU mit einer Taktfrequenz von 60 MHz liefert die nötige Leistung für komplexe Berechnungen und Echtzeitverarbeitung. Dies ist entscheidend für Anwendungen, die schnelle Reaktionszeiten und die Verarbeitung großer Datenmengen erfordern, wie z.B. in industriellen Steuerungssystemen oder komplexen Sensornetzwerken.
- Großer On-Chip-Speicher: Mit 512 KB Flash-Speicher für Programmdaten und 32 KB SRAM für Variablen und Stack bietet der Mikrocontroller ausreichend Kapazität für anspruchsvolle Anwendungen, ohne dass zusätzliche externe Speicherbausteine notwendig sind. Dies vereinfacht das Leiterplattendesign und reduziert die Gesamtkosten des Systems.
- Integrierte Peripherievielfalt: Eine breite Palette an integrierten Peripheriemodulen, darunter multiple UARTs, SPI, I2C, ein 10-Bit-ADC, ein PWM-Controller und Echtzeituhren, ermöglicht die einfache Anbindung einer Vielzahl von Sensoren, Aktoren und Kommunikationsschnittstellen. Diese umfangreiche Konnektivität minimiert die Notwendigkeit externer Chips und beschleunigt die Entwicklungszeit.
- Energieeffizienz: Der Betrieb bei 3,3V und optimierte Strommanagementfunktionen machen den LPC 2138 FBD64 zu einer geeigneten Wahl für batteriebetriebene oder energiebewusste Anwendungen. Verschiedene Low-Power-Modi helfen, den Energieverbrauch während Leerlaufzeiten zu minimieren.

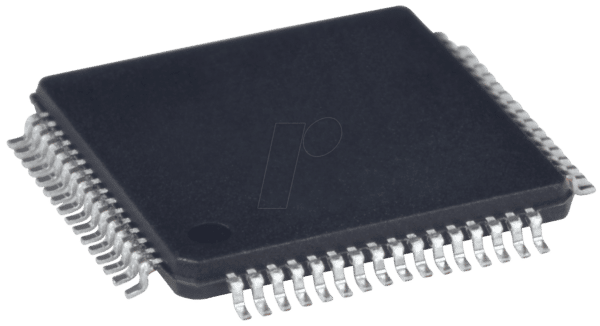

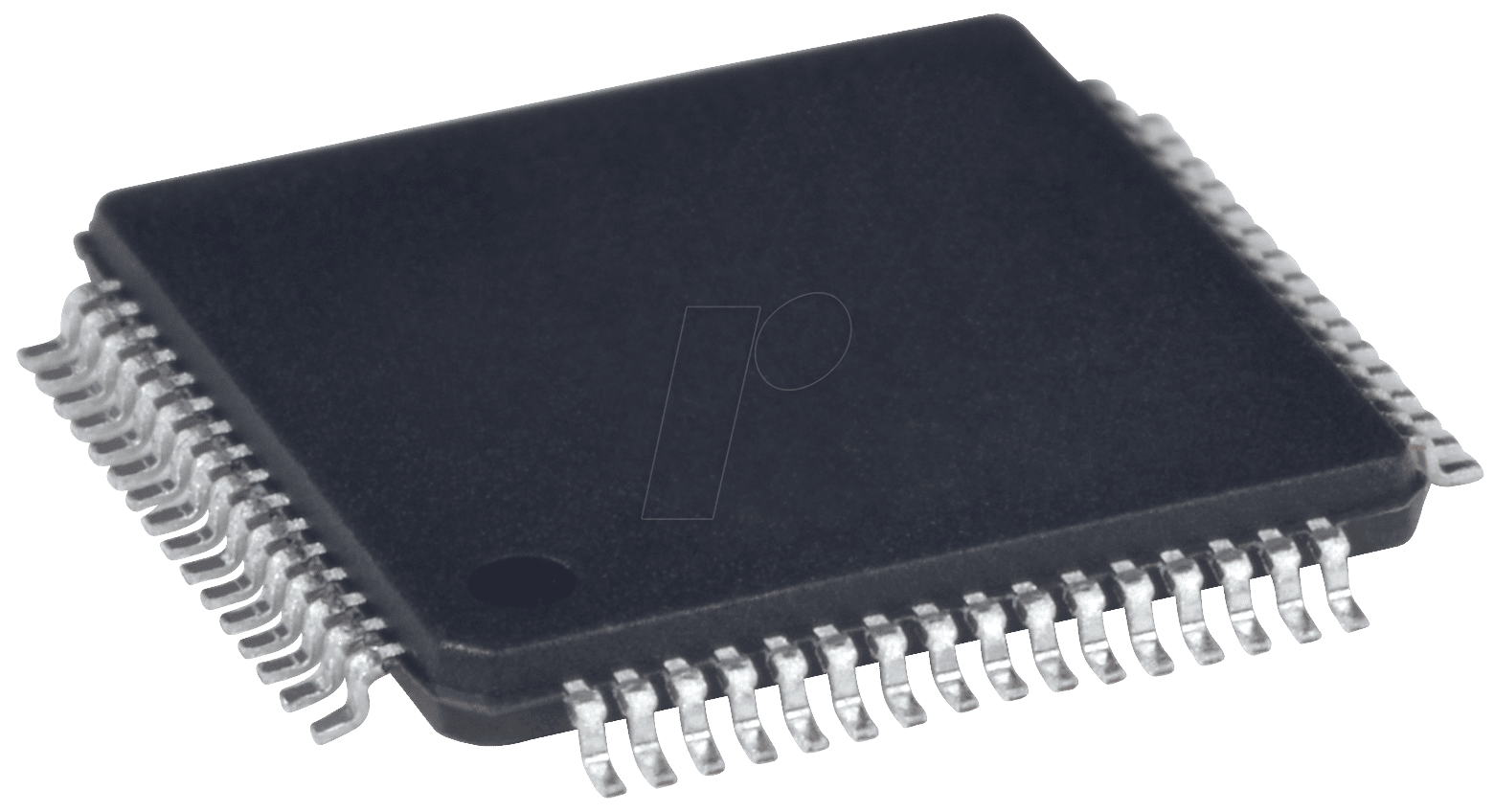

- Kompakte Bauform: Das LQFP-64-Gehäuse (Low-Profile Quad Flat Package) ermöglicht eine hohe Integrationsdichte auf der Leiterplatte und ist ideal für Anwendungen mit begrenztem Platzangebot. Seine kleine Stellfläche unterstützt kompakte Gerätedesigns.
- Robustheit und Zuverlässigkeit: Die ARM-Architektur ist bekannt für ihre Stabilität und Zuverlässigkeit in industriellen Umgebungen. Der LPC 2138 FBD64 ist darauf ausgelegt, den Anforderungen anspruchsvoller Betriebsumgebungen standzuhalten.
Technische Spezifikationen im Detail
Die präzisen Spezifikationen des LPC 2138 FBD64 unterstreichen seine Leistungsfähigkeit und Vielseitigkeit:
| Merkmal | Spezifikation |
|---|---|
| Prozessorarchitektur | 16/32-Bit ARM7TDMI |
| Taktfrequenz | Bis zu 60 MHz |
| Betriebsspannung | 3,3V |
| Flash-Speicher | 512 KB |
| SRAM | 32 KB |
| Gehäuse | LQFP-64 (Low-Profile Quad Flat Package) |
| ADC-Auflösung | 10-Bit, bis zu 8 Kanäle |
| PWM-Ausgänge | Mehrere Kanäle für präzise Pulsweitenmodulation |
| Kommunikationsschnittstellen | Multiple UART, SPI, I2C |
| Echtzeituhr (RTC) | Integrierte RTC mit Kalenderfunktion |
| Anwendungsbereiche | Industrielle Automatisierung, Medizintechnik, Telekommunikation, Embedded-Systeme, IoT-Geräte |
| Fertigungstechnologie | Fortschrittliche Halbleiterfertigung für hohe Zuverlässigkeit und Leistung |
Anwendungsgebiete und Einsatzmöglichkeiten
Der LPC 2138 FBD64 ist aufgrund seiner leistungsstarken CPU, des großzügigen Speichers und der umfangreichen Peripheriefähigkeiten für eine breite Palette von anspruchsvollen Embedded-Anwendungen prädestiniert. Seine Fähigkeit, komplexe Steuerungslogik, Datenanalyse und die Kommunikation mit verschiedenen Systemen effizient zu bewältigen, macht ihn zu einer ausgezeichneten Wahl für:
- Industrielle Steuerung und Automatisierung: Für die Implementierung von speicherprogrammierbaren Steuerungen (SPS), Robotik-Steuerungen und Überwachungssystemen, die präzise Echtzeitdatenverarbeitung erfordern.
- Medizintechnik: In Geräten, die präzise Messungen, Datenaufzeichnung und zuverlässige Funktionalität erfordern, wie z.B. Überwachungsmonitore oder Infusionspumpen.
- Telekommunikationssysteme: Für Netzwerkgeräte, Router oder Signalverarbeitungseinheiten, die eine hohe Verarbeitungsleistung und effiziente Datenübertragung benötigen.
- Internet of Things (IoT): Als Kernkomponente in Gateways oder komplexen Sensorknoten, die Daten aggregieren, vorverarbeiten und über verschiedene Protokolle kommunizieren müssen.
- Automobiltechnologie: In spezifischen Steuergeräten, die anspruchsvolle Berechnungen oder die Steuerung komplexer Subsysteme erfordern.
- Forschung und Entwicklung: Als leistungsstarke Plattform für Prototyping und die Entwicklung neuer Embedded-Lösungen, bei denen maximale Flexibilität und Performance gefordert sind.
Technische Tiefe: Das Herzstück Ihrer Embedded-Lösung
Die 32-Bit ARM7TDMI-Architektur des LPC 2138 FBD64 ist das Fundament seiner Leistungsfähigkeit. Sie ermöglicht eine effiziente Ausführung von 32-Bit-Instruktionen, die für komplexe Berechnungen und die Verarbeitung großer Datenmengen unerlässlich sind. Die 60 MHz Taktfrequenz sorgt für schnelle Reaktionszeiten, was in Echtzeitsystemen von entscheidender Bedeutung ist, wo jede Millisekunde zählt. Die 512 KB Flash-Speicher bieten nicht nur Raum für umfangreiche Anwendungsprogramme, sondern ermöglichen auch die Implementierung von Over-the-Air (OTA)-Updates oder die Speicherung von Kalibrierungsdaten direkt auf dem Chip, was die Wartbarkeit und Flexibilität von Geräten erhöht. Die 32 KB SRAM sind für die schnelle Speicherung von Variablen, Stack-Daten und Zwischenergebnissen optimiert, was die Gesamtdurchsatzrate des Systems weiter verbessert.
Die breite Palette an integrierten Peripheriegeräten ist ein weiteres Schlüsselelement. Mehrere UART-Schnittstellen ermöglichen die gleichzeitige serielle Kommunikation mit verschiedenen Geräten oder die Implementierung von Diagnosefunktionen. Die SPI- und I2C-Schnittstellen sind Standard für die Anbindung von Sensoren, Display-Controllern und externen Speichern, wobei die Anzahl der Ports eine hohe Flexibilität bei der Systemarchitektur bietet. Der integrierte 10-Bit-ADC mit bis zu 8 Kanälen erlaubt die präzise Erfassung analoger Signale, was für die Messung von Spannungen, Strömen oder die Verarbeitung von Sensorsignalen in einer Vielzahl von Anwendungen unerlässlich ist. Der PWM-Controller ermöglicht die präzise Steuerung von Motoren, die Helligkeit von LEDs oder die Erzeugung von analogen Signalen, was ihn zu einem vielseitigen Werkzeug für Regelungsaufgaben macht. Die Echtzeituhr (RTC) mit Kalenderfunktion gewährleistet die genaue Zeitmessung, auch wenn das System im Standby-Modus ist, was für zeitgesteuerte Prozesse und Protokollierung von großer Bedeutung ist.
Das LQFP-64-Gehäuse ist ein Standard für moderne Elektronikfertigung. Seine kleine Stellfläche und die flache Bauweise erleichtern die Integration in kompakte Designs, und die gleichmäßigen Lötpunkte sorgen für eine zuverlässige Verbindung mit der Leiterplatte. Die Betriebstemperatur und die Robustheit des Bausteins sind für den Einsatz in anspruchsvollen Umgebungen ausgelegt, was die Langlebigkeit und Zuverlässigkeit Ihrer Produkte sicherstellt.
FAQ – Häufig gestellte Fragen zu LPC 2138 FBD64 – ARM7TD Mikrocontroller, 16/32-bit, 3,3V, 512 KB, 60 MHz, LQFP-64
Welche Entwicklungswerkzeuge werden für den LPC 2138 FBD64 empfohlen?
Für die Entwicklung mit dem LPC 2138 FBD64 sind üblicherweise ARM-kompatible Entwicklungsumgebungen wie Keil MDK (Microcontroller Development Kit), IAR Embedded Workbench oder auch Open-Source-Alternativen wie das GNU ARM Embedded Toolchain in Kombination mit einem geeigneten IDE wie Eclipse oder VS Code geeignet. Debugging wird typischerweise über JTAG- oder SWD-Schnittstellen mit Hardware-Debuggern wie dem ULINKpro oder J-Link realisiert.
Ist der LPC 2138 FBD64 für stromsparende Anwendungen geeignet?
Ja, der LPC 2138 FBD64 ist für seine relativ gute Energieeffizienz bekannt, insbesondere durch die Möglichkeit, mit 3,3V zu arbeiten und verschiedene Low-Power-Modi zu nutzen. Dies macht ihn zu einer praktikablen Option für batteriebetriebene oder energiebewusste Embedded-Systeme, auch wenn er im Vergleich zu dedizierten Ultra-Low-Power-Mikrocontrollern weniger optimiert sein mag.
Wie unterscheidet sich der LPC 2138 FBD64 von neueren ARM Cortex-M Mikrocontrollern?
Der LPC 2138 FBD64 basiert auf der älteren ARM7TDMI-Architektur, die eine 16/32-Bit-Pipeline und einen anderen Befehlssatz aufweist. Neuere ARM Cortex-M Mikrocontroller (z.B. Cortex-M0, M3, M4, M7) bieten in der Regel eine höhere Effizienz pro Taktzyklus (IPC), integrierte DSP-Erweiterungen (bei M4/M7), umfangreichere Low-Power-Funktionen und oft modernere Peripheriemodule. Der LPC 2138 ist eine bewährte und leistungsfähige Plattform, aber für allerneueste Technologien und maximale Effizienz können Cortex-M-Alternativen Vorteile bieten.
Welche Art von Projekten sind mit 512 KB Flash-Speicher gut umsetzbar?
Mit 512 KB Flash-Speicher lassen sich durchaus komplexe Anwendungen realisieren. Dies umfasst typischerweise Betriebssysteme für Embedded-Systeme (RTOS), umfangreiche Kommunikationsprotokolle (TCP/IP-Stacks, CAN, USB), grafische Benutzeroberflächen (mit externen Displays), komplexe Regelungsalgorithmen und die Verarbeitung großer Datenmengen. Er ist deutlich leistungsfähiger und speicherintensiver als die meisten 8-Bit-Mikrocontroller.
Ist die Programmierung des LPC 2138 FBD64 komplex?
Die Programmierung eines Mikrocontrollers dieser Leistungsklasse erfordert Kenntnisse in C oder C++ und ein Verständnis von Embedded-Systemen. Die ARM7TDMI-Architektur ist gut dokumentiert, und es gibt umfangreiche Ressourcen und Entwicklungswerkzeuge, die den Prozess unterstützen. Für Entwickler mit Erfahrung in der Mikrocontroller-Programmierung ist die Einstiegshürde moderat, aber es ist kein Plug-and-Play-Gerät für absolute Anfänger im Elektronikbereich.
Welche externen Komponenten werden üblicherweise mit dem LPC 2138 FBD64 benötigt?
Abgesehen von Stromversorgungskomponenten (Spannungsregler, Entkopplungskondensatoren) und einer Taktquelle (Quarz oder externer Oszillator) sind für grundlegende Operationen oft nur wenige externe Bauteile nötig. Je nach Anwendung werden aber zusätzliche Peripheriebausteine benötigt, wie z.B. Treiber für LEDs, Motorsteuerungsbausteine, externe Kommunikationschips (falls die integrierten nicht ausreichen), Sensor-ICs, JTAG/SWD-Debugger-Schnittstellen für die Programmierung und das Debugging.
