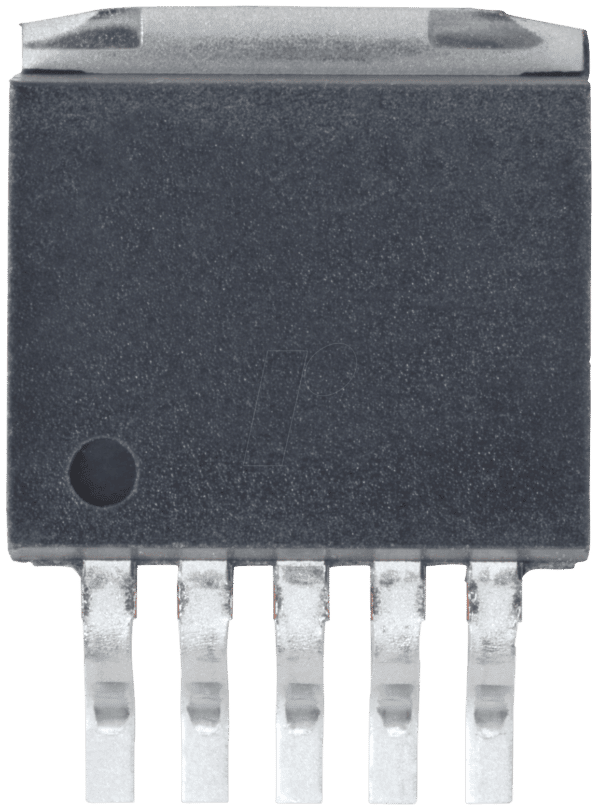

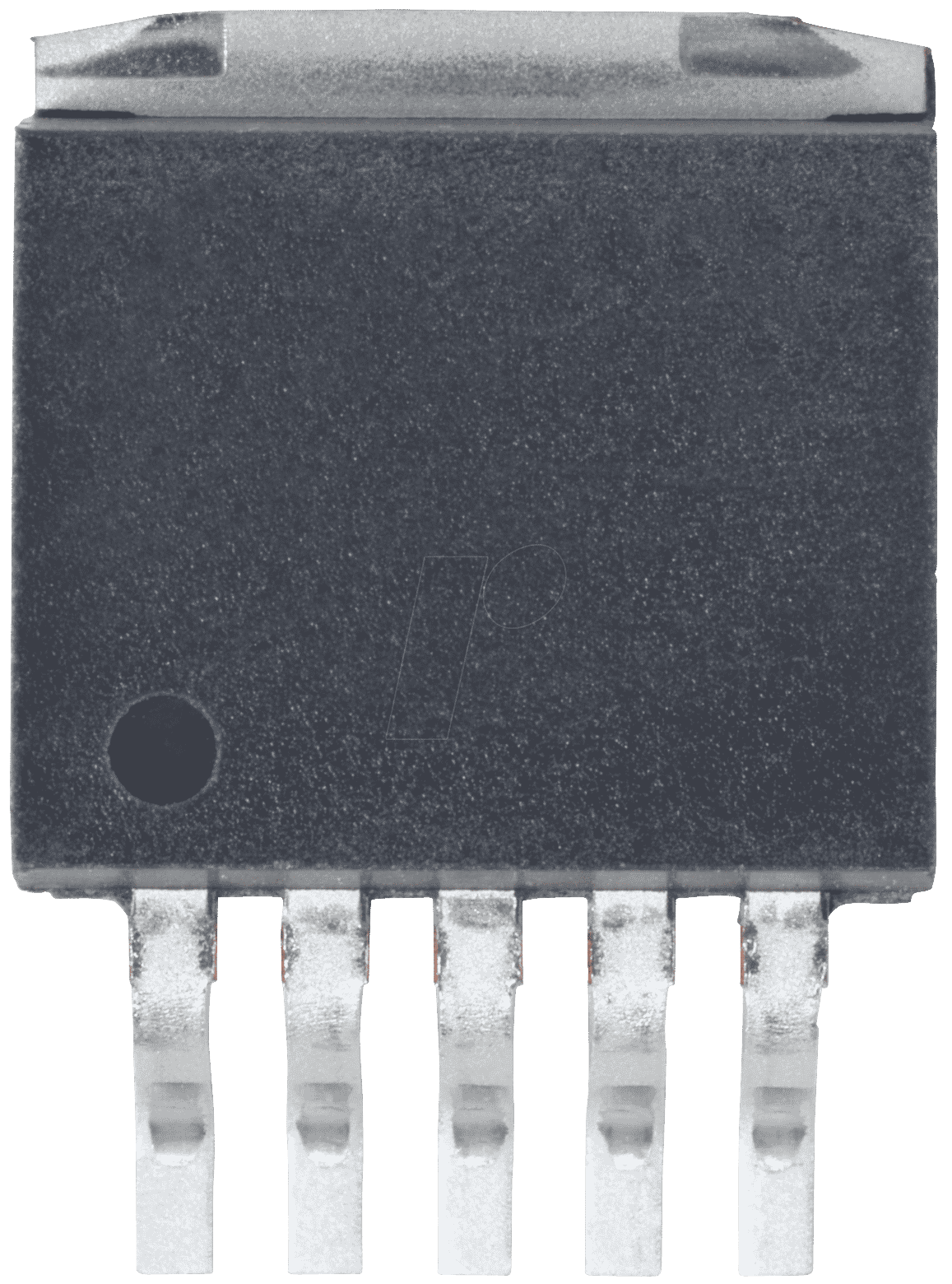

Präzise Spannungsregelung für anspruchsvolle Anwendungen: LP 2954 IS – LDO-Regler, fest, 5 V, TO-263
Wenn präzise und stabile Stromversorgung für Ihre elektronischen Projekte unerlässlich ist, bietet der LP 2954 IS – ein LDO-Regler mit festen 5V Ausgangsspannung im TO-263 Gehäuse – die ideale Lösung. Dieser Spannungsregler wurde speziell für Anwendungen entwickelt, bei denen geringes Rauschen, hohe Genauigkeit und zuverlässige Performance im Vordergrund stehen. Er ist die überlegene Wahl gegenüber konventionellen Spannungsreglern, da er durch seine Low-Dropout-Eigenschaften und seine exzellente Regelgüte eine verbesserte Effizienz und Stabilität gewährleistet, selbst unter variablen Lastbedingungen.
Herausragende Leistung und Zuverlässigkeit
Der LP 2954 IS ist ein Linearregler mit geringem Dropout-Spannungsabfall (Low Dropout – LDO). Dies bedeutet, dass er auch dann eine stabile Ausgangsspannung von 5V liefern kann, wenn die Eingangsspannung nur geringfügig über der Ausgangsspannung liegt. Diese Eigenschaft ist entscheidend für Anwendungen, die mit Batterien betrieben werden oder in denen die Eingangsspannung stark schwankt. Die feste Ausgangsspannung von 5V macht ihn zu einer universell einsetzbaren Komponente für eine Vielzahl von elektronischen Schaltungen.
- Geringer Dropout: Ermöglicht effizienten Betrieb auch bei niedrigen Eingangsspannungen.
- Hohe Ausgangsstromkapazität: Geeignet für eine breite Palette von Leistungshungrigen Bauteilen.
- Exzellente Last- und Leitungsregelung: Sorgt für eine konstant präzise Ausgangsspannung, unabhängig von Laständerungen oder Schwankungen der Eingangsspannung.
- Geringes Ausgangsrauschen: Kritisch für empfindliche analoge und digitale Schaltungen, die eine saubere Stromversorgung benötigen.
- Integrierte Schutzschaltungen: Bietet Schutz vor Übertemperatur und Kurzschluss, was die Langlebigkeit und Zuverlässigkeit erhöht.
- Breiter Eingangsspannungsbereich: Flexibilität bei der Auswahl der Stromquelle.
Technische Spezifikationen und Anwendungsbereiche
Der LP 2954 IS ist konzipiert für den Einsatz in anspruchsvollen Umgebungen, wo Zuverlässigkeit und Präzision an erster Stelle stehen. Seine Fähigkeit, eine stabile 5V-Spannung mit minimalem Rauschen zu liefern, macht ihn prädestiniert für den Einsatz in:
- Industrielle Steuerungen: Wo robuste und stabile Stromversorgungen für Sensoren und Mikrocontroller unerlässlich sind.
- Automobil-Elektronik: Seine hohe Zuverlässigkeit und der weite Temperaturbereich sind ideal für den Einsatz im Fahrzeug.
- Audio- und Videogeräte: Das geringe Rauschen minimiert Interferenzen und sorgt für eine klare Signalqualität.
- Medizinische Geräte: Wo höchste Präzision und Ausfallsicherheit gefordert sind.
- Telekommunikationssysteme: Für die Stromversorgung von sensiblen Komponenten.
- Netzteile und DC/DC-Konverter: Als stabilisierende Ausgangsstufe.
Das TO-263-Gehäuse bietet hervorragende thermische Eigenschaften und ermöglicht eine effiziente Wärmeableitung, was für die zuverlässige Funktion des Reglers bei höheren Strömen von entscheidender Bedeutung ist. Dies ist ein signifikanter Vorteil gegenüber kleineren Gehäusetypen, die bei vergleichbarer Leistung schneller an ihre thermischen Grenzen stoßen.
Eigenschaften des LP 2954 IS
| Merkmal | Beschreibung |
|---|---|
| Spannungsregler-Typ | Low Dropout (LDO) Linearregler |
| Ausgangsspannung (fest) | 5 V |
| Gehäusetyp | TO-263 |
| Maximaler Ausgangsstrom | Typischerweise 500 mA (abhängig von thermischen Bedingungen und Konfiguration) |
| Dropout-Spannung | Sehr gering, optimiert für Effizienz bei schwankenden Eingangsspannungen |
| Betriebstemperaturbereich | Erweiterter Bereich, geeignet für industrielle und anspruchsvolle Umgebungen |
| Rauschunterdrückung | Hohe Power Supply Rejection Ratio (PSRR) für saubere Ausgangsspannung |
| Schutzfunktionen | Übertemperaturabschaltung, Kurzschlussschutz |
Konstruktionsprinzipien für maximale Leistung
Der LP 2954 IS basiert auf einem fortschrittlichen Halbleiterdesign, das darauf abzielt, die Schwächen traditioneller Spannungsregler zu überwinden. Die Architektur des LDO-Reglers ermöglicht eine schnelle Reaktion auf Lasttransienten, was bedeutet, dass die Ausgangsspannung auch bei plötzlichen Laständerungen stabil bleibt. Dies wird durch eine sorgfältig abgestimmte interne Schaltung erreicht, die eine hohe Verstärkung und Bandbreite bietet. Die Auswahl hochwertiger interner Komponenten und die präzise Fertigung gewährleisten die außergewöhnliche Linien- und Lastregelung, die für kritische Schaltungen erforderlich ist.
Die thermische Auslegung des TO-263-Gehäuses ist ein weiterer entscheidender Faktor. Dieses Gehäuse ermöglicht eine effektive Wärmeableitung über eine größere Fläche, entweder durch direkte Montage auf einer Leiterplatte oder durch die Verwendung eines Kühlkörpers. Dies verlängert die Lebensdauer der Komponente und ermöglicht den Betrieb bei höheren Stromstärken, ohne dass die Leistung oder Zuverlässigkeit beeinträchtigt wird. Im Gegensatz zu diskreten Transistorlösungen, die oft zusätzliche passive Komponenten zur Stabilität benötigen, integriert der LP 2954 IS viele dieser Funktionen intern, was das Schaltungsdesign vereinfacht und die Bauteilanzahl reduziert.
Die geringe Ausgangsrauschdichte ist ein Kernmerkmal des LP 2954 IS. Für empfindliche analoge Signalpfade, wie sie in Audiosystemen oder präzisen Messgeräten vorkommen, ist eine saubere Stromversorgung unerlässlich. Der LDO-Regler minimiert unerwünschte Rauschanteile, die durch die Stromversorgung entstehen könnten, und schützt so die Signalintegrität. Dies wird durch spezielle Filterungs- und Regelungsschaltungen im Inneren des ICs erreicht, die eine bemerkenswert hohe Power Supply Rejection Ratio (PSRR) über einen breiten Frequenzbereich gewährleisten.
FAQ – Häufig gestellte Fragen zu LP 2954 IS – LDO-Regler, fest, 5 V, TO-263
Was ist ein LDO-Regler und warum ist er vorteilhaft?
Ein LDO-Regler (Low Dropout Regulator) ist ein Spannungsregler, der sich durch eine sehr geringe Spannungsdifferenz zwischen seiner Eingangs- und Ausgangsspannung auszeichnet. Dies ermöglicht eine effizientere Stromversorgung, insbesondere wenn die Eingangsspannung nahe an der gewünschten Ausgangsspannung liegt, wie es bei batteriebetriebenen Geräten häufig der Fall ist. Der LP 2954 IS nutzt diese Eigenschaft, um seine 5V Ausgangsspannung auch bei schwankenden oder niedrigen Eingangsspannungen stabil zu halten.
Welche maximale Stromstärke kann der LP 2954 IS liefern?
Der LP 2954 IS ist für einen maximalen Ausgangsstrom von typischerweise 500 mA ausgelegt. Die genaue Stromlieferfähigkeit hängt jedoch von den thermischen Bedingungen ab, insbesondere von der Effektivität der Wärmeableitung des TO-263-Gehäuses. Bei guter Wärmeableitung kann der Regler auch kurzzeitig höhere Ströme liefern, jedoch stets unter Berücksichtigung der maximal zulässigen Verlustleistung.
Ist der LP 2954 IS für den Einsatz in Automobilanwendungen geeignet?
Ja, der LP 2954 IS ist aufgrund seiner robusten Bauweise, des erweiterten Betriebstemperaturbereichs und der integrierten Schutzschaltungen wie Übertemperatur- und Kurzschlussschutz gut für den Einsatz in Automobilanwendungen geeignet. Die Fähigkeit, auch unter anspruchsvollen Umgebungsbedingungen eine stabile Spannung zu liefern, macht ihn zu einer zuverlässigen Wahl.
Benötigt der LP 2954 IS externe Stützkondensatoren?
Ja, wie bei den meisten LDO-Reglern sind zur Gewährleistung der Stabilität und Optimierung der Transientenantwort externe Ein- und Ausgangskondensatoren erforderlich. Die spezifischen Werte und Typen der Kondensatoren sollten gemäß dem Datenblatt des Herstellers ausgewählt werden, um die bestmögliche Leistung zu erzielen.
Welche Vorteile bietet das TO-263-Gehäuse gegenüber kleineren Gehäusen?
Das TO-263-Gehäuse ist ein Oberflächenmontage-Gehäuse, das eine wesentlich bessere Wärmeableitung ermöglicht als kleinere Gehäuse wie SOT-223 oder DPAK. Dies liegt an seiner größeren Oberfläche und der Möglichkeit, die Wärme effizient über die Leiterplatte abzuführen. Dies ist entscheidend für die zuverlässige Funktion bei höheren Stromstärken und verlängert die Lebensdauer des Bauteils.
Wie wirkt sich das geringe Ausgangsrauschen des LP 2954 IS auf meine Schaltung aus?
Das geringe Ausgangsrauschen des LP 2954 IS ist entscheidend für Anwendungen, bei denen Signalintegrität von höchster Bedeutung ist. In empfindlichen analogen Schaltungen, wie z.B. in Audioverstärkern oder Präzisionsmessgeräten, kann ein Rauschanteil in der Stromversorgung zu hörbaren Störungen oder fehlerhaften Messungen führen. Der LP 2954 IS minimiert diese unerwünschten Effekte und sorgt für eine saubere und stabile Spannungsversorgung.
Kann der LP 2954 IS als universelle 5V-Versorgung für Mikrocontroller und Sensoren verwendet werden?
Ja, der LP 2954 IS ist eine ausgezeichnete Wahl für die Stromversorgung von Mikrocontrollern, Sensoren, Logikschaltungen und vielen anderen elektronischen Komponenten, die eine stabile 5V-Versorgung benötigen. Seine Präzision, geringes Rauschen und die integrierten Schutzfunktionen machen ihn zu einer robusten und zuverlässigen Lösung für eine breite Palette von Anwendungen.
