LNK 306GN – Der Effiziente AC/DC-Offline-Schalter für Ihre Elektronikprojekte
Sie suchen nach einer zuverlässigen und effizienten Lösung zur Stromversorgung Ihrer elektronischen Geräte, die sowohl mit Wechsel- als auch mit Gleichspannung zurechtkommt und dabei minimale Energieverluste aufweist? Der LNK 306GN AC/DC-Offline-Schalter ist präzise für Entwickler, Ingenieure und fortgeschrittene Hobbyisten konzipiert, die eine kompakte und leistungsstarke Komponente für eine breite Palette von Netzteilapplikationen benötigen, von Konsumerelektronik bis hin zu industriellen Steuerungen.
Überlegene Leistung und Flexibilität: Warum der LNK 306GN die Standardlösungen übertrifft
Der LNK 306GN setzt neue Maßstäbe in der Effizienz und Vielseitigkeit von Offline-Schaltnetzteilen. Im Gegensatz zu herkömmlichen linearen Netzteilen, die Energie als Wärme dissipieren, nutzt der LNK 306GN fortschrittliche Schalttechnologien, um eine herausragende Energieumwandlungseffizienz zu erzielen. Dies führt nicht nur zu geringeren Betriebskosten durch reduzierten Stromverbrauch, sondern auch zu einer deutlich reduzierten Wärmeentwicklung, was die Lebensdauer der umliegenden Komponenten verlängert und kompaktere Kühlkörperdesigns ermöglicht. Seine Fähigkeit, sowohl AC- als auch DC-Spannungen im weiten Bereich von 85-265 VAC zu verarbeiten, macht ihn zu einer äußerst flexiblen Lösung für globale Anwendungen ohne die Notwendigkeit separater Netzteile für unterschiedliche Regionen. Die präzise Regelung und der geringe Ruhestrom machen ihn zur idealen Wahl für stromsparende Designs.
Kernfunktionen und technologische Vorteile
Der LNK 306GN integriert eine Vielzahl von Funktionen, die ihn von einfacheren Schaltern abheben und eine robuste und zuverlässige Leistung gewährleisten.
- Hohe Effizienz: Erzielt durch fortschrittliche Schaltregler-Architektur, minimiert Energieverluste und reduziert die Wärmeentwicklung.
- Breiter Eingangsspannungsbereich: Akzeptiert universell 85-265 VAC, was ihn für weltweite Anwendungen geeignet macht und das Design vereinfacht.
- Integrierte Schutzfunktionen: Bietet Schutz gegen Überspannung, Überstrom und Übertemperatur, was die Zuverlässigkeit und Sicherheit des Systems erhöht.
- Geringer Ruhestrom: Ideal für stromsparende Anwendungen und Standby-Modi, reduziert den Energieverbrauch im Leerlauf.

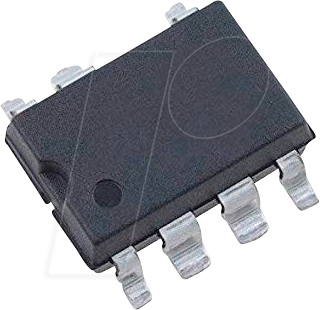

- Kompaktes SMD-Gehäuse: Das SMD-8B-7 Gehäuse ermöglicht eine einfache Integration in moderne Leiterplattenlayouts und unterstützt automatische Bestückungsprozesse.
- Hohe Schaltfrequenz: Ermöglicht den Einsatz kleinerer externer Komponenten wie Transformatoren und Kondensatoren, was zu kleineren und leichteren Netzteilen führt.
- Präzise Ausgangsstromregelung: Liefert einen stabilen Ausgangsstrom von 360mA, unerlässlich für viele LED-Treiber und andere präzisionsabhängige Applikationen.
Anwendungsgebiete und Einsatzmöglichkeiten
Die Vielseitigkeit des LNK 306GN AC/DC-Offline-Schalters eröffnet ein breites Spektrum an Einsatzmöglichkeiten in verschiedenen Branchen und Projekten:
- LED-Beleuchtung: Als Kernkomponente für Konstantstrom-LED-Treiber, die eine stabile und effiziente Stromversorgung für kommerzielle und private Beleuchtungslösungen gewährleisten.
- Haushaltsgeräte: Integration in Netzteile für eine Vielzahl von Geräten wie Waschmaschinen, Kühlschränken und Unterhaltungselektronik, wo Zuverlässigkeit und Energieeffizienz entscheidend sind.
- Industrielle Steuerungen: Stromversorgung von Sensoren, Aktoren und Steuerungsmodulen in industriellen Automatisierungssystemen, wo Robustheit und konstante Leistung gefordert sind.
- Smart Home Geräte: Ermöglicht kompakte und energieeffiziente Stromversorgungen für vernetzte Geräte und Sensoren im Smart Home Bereich.
- Ladegeräte und Netzteile: Entwicklung von kompakten und universellen Ladegeräten für verschiedene elektronische Geräte, die eine breite Eingangsspannungsakzeptanz erfordern.
- Medizintechnik: In bestimmten nicht-kritischen medizinischen Geräten, bei denen eine effiziente und zuverlässige Niedervolt-Stromversorgung benötigt wird.
Technische Spezifikationen im Detail
Die folgenden technischen Merkmale des LNK 306GN unterstreichen seine Leistungsfähigkeit und Zuverlässigkeit:
| Merkmal | Spezifikation | Bedeutung |
|---|---|---|
| Produktbezeichnung | LNK 306GN | Identifiziert die spezifische Baureihe und Ausführung des Schaltreglers. |
| Typ | AC/DC-Offline-Schalter | Kenneth das Bauteil sowohl Wechsel- als auch Gleichspannung verarbeiten kann und keine galvanische Trennung erfordert (Offline-Betrieb). |
| Eingangsspannung | 85-265 VAC | Universelle Spannungsversorgung, ideal für globale Märkte und flexible Systemdesigns. |
| Ausgangsstrom | 360 mA (typisch) | Konstanter Strom für präzise Anwendungen wie LED-Treiber. |
| Gehäusetyp | SMD-8B-7 | Kompakte Bauform für oberflächenmontierte Anwendungen, unterstützt automatisierte Fertigung. |
| Betriebstemperaturbereich | -40°C bis +125°C | Breiter Temperaturbereich für zuverlässigen Betrieb unter verschiedensten Umgebungsbedingungen. |
| Schutzfunktionen | Überstromschutz, Überspannungsschutz, Übertemperaturschutz | Integrierte Sicherheitsmechanismen zum Schutz des Bauteils und des Gesamtsystems. |
| Wirkungsgrad | Bis zu 80% bei Volllast (typisch für die Klasse) | Hohe Energieeffizienz, die zu geringeren Betriebskosten und weniger Wärmeentwicklung führt. |
FAQ – Häufig gestellte Fragen zu LNK 306GN – AC/DC-Offline-Schalter, 85-265 VAC, 360mA, SMD-8B-7
Was ist der Hauptvorteil des LNK 306GN gegenüber einem einfachen Gleichrichter?
Der Hauptvorteil des LNK 306GN liegt in seiner Fähigkeit, die Eingangsspannung effizient in eine geregelte Ausgangsspannung umzuwandeln, anstatt sie einfach nur zu verändern. Während ein Gleichrichter Wechselstrom in pulsierenden Gleichstrom umwandelt, integriert der LNK 306GN eine Schaltregler-Topologie, die wesentlich höhere Wirkungsgrade erzielt, Energieverluste minimiert und eine stabilere Ausgangsstromversorgung ermöglicht, was für viele elektronische Schaltungen entscheidend ist.
Ist der LNK 306GN für den Einsatz in Netzteilen mit galvanischer Trennung geeignet?
Nein, der LNK 306GN ist als AC/DC-Offline-Schalter konzipiert. Das bedeutet, er wird typischerweise in Topologien ohne galvanische Trennung eingesetzt. Für Anwendungen, die eine solche Trennung aus Sicherheitsgründen erfordern, sind spezielle Flyback- oder Forward-Konverter-Designs mit diskreten Komponenten oder anderen spezialisierten ICs erforderlich.
Welche externen Komponenten werden typischerweise mit dem LNK 306GN benötigt?
Für den Betrieb des LNK 306GN werden üblicherweise externe Komponenten wie ein Eingangsfilter (Kondensatoren und Induktivitäten), ein Ausgangskondensator zur Glättung und ein Feedback-Netzwerk zur Regelung des Ausgangsstroms benötigt. Die genaue Auswahl dieser Komponenten hängt von der spezifischen Anwendung, der gewünschten Ausgangsleistung und den regulatorischen Anforderungen ab.
Ist der LNK 306GN für den Anschluss an höhere Spannungen als 265 VAC geeignet?
Nein, der angegebene Eingangsspannungsbereich von 85-265 VAC sollte nicht überschritten werden. Der LNK 306GN ist für diesen Bereich ausgelegt, und der Betrieb außerhalb dieser Spezifikation kann zu Beschädigungen des Bauteils und des Gesamtsystems führen.
Wie beeinflusst der Ausgangsstrom von 360mA die Anwendungsmöglichkeiten?
Ein konstanter Ausgangsstrom von 360mA macht den LNK 306GN ideal für Anwendungen, die eine präzise Stromkontrolle erfordern. Die offensichtlichste Anwendung ist die Ansteuerung von LEDs, da LEDs über ihren Strom und nicht über ihre Spannung geregelt werden. Dieser Wert ist auch für viele Niedrigleistungs-Sensoren und kleinere Motorsteuerungen geeignet.
Können mehrere LNK 306GN parallel geschaltet werden, um höhere Ströme zu erzielen?
Die parallele Schaltung von Schaltreglern, einschließlich des LNK 306GN, ist generell nicht empfohlen, da sie zu Problemen mit der Lastverteilung und der Stabilität führen kann. Für höhere Stromanforderungen sind spezifische Designs mit leistungsfähigeren Schaltreglern oder parallelen, aber isolierten Ausgangsstufen erforderlich.
Welche Vorteile bietet das SMD-Gehäuse für die Leiterplattenmontage?
Das SMD-8B-7 Gehäuse ermöglicht die direkte Montage auf der Oberfläche der Leiterplatte. Dies vereinfacht den Bestückungsprozess, insbesondere bei automatisierten Fertigungslinien, und ermöglicht kompaktere Schaltungsdesigns, da keine Durchgangslöcher benötigt werden. Es trägt auch zu einer verbesserten Signalintegrität und thermischen Leistung bei.
