LNK 304GN – Der Effiziente AC/DC-Offline-Schalter für Ihre Elektronikprojekte
Suchen Sie nach einer robusten und energiesparenden Lösung für Ihre Niedervolt-Netzteile? Der LNK 304GN – AC/DC-Offline-Schalter ist die ideale Komponente, wenn es um die Umwandlung von Netzspannung in eine stabile Gleichspannung für Ihre elektronischen Geräte geht. Dieser hochentwickelte Schalter wurde speziell für Ingenieure, Entwickler und anspruchsvolle Hobbyisten konzipiert, die Wert auf Zuverlässigkeit, Effizienz und kompakte Bauweise legen.
Überlegene Leistung und Energieeffizienz
Der LNK 304GN übertrifft Standardlösungen durch seine integrierte Funktionsweise und seine optimierten Stromverbrauchswerte. Anstatt auf diskrete Komponenten zurückzugreifen, bietet dieser Chip eine vollständige Schaltreglerlösung in einem einzigen Bauteil. Dies reduziert nicht nur die Stückliste und die Montagekomplexität, sondern führt auch zu einer signifikant höheren Energieeffizienz. Seine Fähigkeit, im Offline-Betrieb zu agieren, eliminiert die Notwendigkeit für zusätzliche Hilfsspannungsversorgungen und macht ihn zu einer besonders platzsparenden Wahl.
Detaillierte Produktmerkmale und Vorteile
Der LNK 304GN repräsentiert die nächste Generation von Offline-Schaltnetzteilen und bietet eine beeindruckende Bandbreite an Vorteilen, die ihn für eine Vielzahl von Anwendungen zur ersten Wahl machen.
- Breiter Eingangsspannungsbereich: Mit einer Spannweite von 85 VAC bis 265 VAC ist der LNK 304GN universell einsetzbar, von Standard-Haushaltssteckdosen bis hin zu globalen Stromnetzen. Dies vereinfacht das Design von Produkten für den weltweiten Markt erheblich.
- Hohe Effizienz bei geringer Last: Ein herausragendes Merkmal ist die Fähigkeit, auch bei sehr geringen Lasten eine hohe Effizienz aufrechtzuerhalten. Dies ist entscheidend für energieeffiziente Geräte, die oft im Standby-Modus betrieben werden, und trägt zur Reduzierung des Energieverbrauchs und der Wärmeentwicklung bei.
- Integrierte Schutzfunktionen: Der LNK 304GN verfügt über umfassende integrierte Schutzschaltungen, darunter Überspannungs-, Überstrom- und Übertemperaturschutz. Diese robusten Sicherheitsmerkmale schützen sowohl die Komponente selbst als auch die angeschlossenen Lasten vor Beschädigung und gewährleisten einen sicheren Betrieb.
- Kompakte Bauform: Die Integration eines Schaltreglers, eines MOSFETs und der notwendigen Steuerschaltungen in einem einzigen SMD-8B-7 Gehäuse ermöglicht äußerst kompakte Netzteilkonstruktionen. Dies ist besonders vorteilhaft in platzbeschränkten Anwendungen wie adaptiven Ladegeräten, Haushaltsgeräten oder IoT-Modulen.
- Einfache Implementierung: Das Design des LNK 304GN wurde auf einfache Anwendbarkeit optimiert. Wenige externe Komponenten sind erforderlich, was den Entwicklungsaufwand reduziert und die Entwicklungszeit verkürzt.
- Reduzierte EMI (elektromagnetische Interferenzen): Durch fortschrittliche Schaltungstechniken minimiert der LNK 304GN die Abstrahlung elektromagnetischer Interferenzen, was die Einhaltung von EMV-Normen erleichtert und den Einsatz in empfindlichen Umgebungen ermöglicht.
- Hohe Zuverlässigkeit: Die robuste Bauweise und die umfassenden Schutzmechanismen gewährleisten eine lange Lebensdauer und Zuverlässigkeit, was für industrielle und kommerzielle Anwendungen von größter Bedeutung ist.
Technische Spezifikationen und Einsatzmöglichkeiten
Der LNK 304GN ist für eine Vielzahl von Stromversorgungsanwendungen konzipiert, bei denen Effizienz, Zuverlässigkeit und kompakte Abmessungen im Vordergrund stehen. Mit einem maximalen Ausgangsstrom von 170mA und einem breiten Eingangsspannungsbereich eignet er sich hervorragend für verschiedene Niedervoltanwendungen.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | AC/DC-Offline-Schalter, Schaltregler-IC |
| Eingangsspannung | 85 VAC – 265 VAC, 45-65 Hz |
| Ausgangsstrom (typisch) | 170 mA |

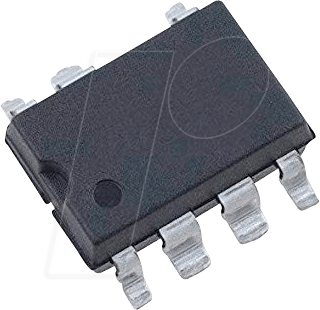

| Gehäuse | SMD-8B-7 (Surface Mount Device) |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Integrierte Funktionen | MOSFET, PWM-Controller, Strombegrenzung, Übertemperaturschutz, Überspannungsschutz |
| Anwendungsbereiche | Kompakte Netzteile, LED-Treiber, Haushaltsgeräte, industrielle Steuerungen, IoT-Geräte, Ladegeräte |
| EMI-Reduktion | Optimierte Schaltcharakteristik zur Minimierung von Störsignalen |
Detaillierte Analyse der technischen Merkmale
Der LNK 304GN ist mehr als nur ein einfacher Schalter; es handelt sich um eine hochentwickelte integrierte Schaltung, die speziell dafür entwickelt wurde, die Komplexität und die Kosten von AC/DC-Schaltnetzteilen zu reduzieren. Die Kerntechnologie basiert auf einem präzisionsgefertigten MOSFET, der von einem integrierten PWM-Controller gesteuert wird. Diese Einheit ist optimiert, um mit minimalen externen Komponenten eine stabile Ausgangsspannung zu liefern. Der breite Eingangsspannungsbereich von 85 VAC bis 265 VAC ermöglicht den globalen Einsatz ohne Anpassungen des Designs. Dies wird durch eine interne Schaltung erreicht, die sich an die jeweilige Netzspannung anpasst. Die 170 mA Ausgangsstromkapazität ist ausreichend für eine Vielzahl von Niedervolt-Anwendungen, bei denen geringer Stromverbrauch und kompakte Bauweise entscheidend sind. Die Gehäuseform, SMD-8B-7, ist ein Standard für Oberflächenmontage und ermöglicht eine einfache Bestückung auf Leiterplatten durch automatisierte Fertigungsprozesse.
Anwendungsfelder: Wo der LNK 304GN glänzt
Die Vielseitigkeit des LNK 304GN eröffnet ein breites Spektrum an Einsatzmöglichkeiten. In der Sparte der Haushaltsgeräte kann er zur Stromversorgung von Kleingeräten wie intelligenten Thermostaten, Türsprechanlagen oder auch kleinen Lüftersteuerungen verwendet werden. Für industrielle Anwendungen eignet er sich hervorragend zur dezentralen Stromversorgung von Sensoren, Aktoren oder kleinen Steuerungsmodulen, wo eine robuste und zuverlässige Spannungsquelle unerlässlich ist. Im Bereich der Smart-Home-Technologie und des Internet of Things (IoT) ermöglicht der LNK 304GN die Entwicklung von energieeffizienten und kompakten Geräten, die direkt an das Stromnetz angeschlossen werden können. Dies umfasst beispielsweise smarte Steckdosen, Beleuchtungssteuerungen oder vernetzte Sensoreinheiten. Auch im Bereich der LED-Beleuchtung findet der LNK 304GN Anwendung als effizienter Treiber für kleinere LED-Module, insbesondere dort, wo keine extrem hohen Leistungen benötigt werden.
FAQ – Häufig gestellte Fragen zu LNK 304GN – AC/DC-Offline-Schalter, 85-265 VAC, 170mA, SMD-8B-7
Kann der LNK 304GN auch mit niedrigeren Eingangsspannungen als 85 VAC betrieben werden?
Der spezifizierte Betriebsbereich für den LNK 304GN liegt zwischen 85 VAC und 265 VAC. Der Betrieb unterhalb dieser Spezifikation ist nicht vorgesehen und kann zu Fehlfunktionen oder Beschädigung der Komponente führen.
Wie wird die Ausgangsstromstärke von 170mA am besten erreicht?
Die Erreichung der maximal spezifizierten Ausgangsstromstärke von 170 mA hängt von verschiedenen Faktoren ab, darunter die genaue Eingangsspannung, die Umgebungstemperatur und die Effizienz des externen Designs. Es ist wichtig, die thermischen Aspekte und die Lastanforderungen des gesamten Systems zu berücksichtigen, um die Zuverlässigkeit zu gewährleisten.
Welche externen Komponenten sind für den Betrieb des LNK 304GN typischerweise erforderlich?
Für einen grundlegenden Betrieb sind typischerweise wenige externe Komponenten wie ein Eingangsfilter (Kondensatoren und ggf. Induktivitäten), ein Ausgangsfilter und ein Feedback-Widerstand zur Spannungsregelung erforderlich. Die genauen Werte sind vom spezifischen Anwendungsdesign abhängig.
Ist der LNK 304GN für kontinuierlichen Dauerbetrieb ausgelegt?
Ja, der LNK 304GN wurde für den zuverlässigen Dauerbetrieb entwickelt, vorausgesetzt, die Betriebsbedingungen (Temperatur, Last, Eingangsspannung) liegen innerhalb der spezifizierten Grenzen und eine angemessene Wärmeableitung ist gewährleistet.
Welche Art von Schutzschaltungen sind im LNK 304GN integriert?
Der LNK 304GN verfügt über integrierte Schutzfunktionen wie Übertemperaturschutz (OTP), Überstromschutz (OCP) und eine interne Strombegrenzung des MOSFETs. Diese Schutzmechanismen tragen wesentlich zur Robustheit und Sicherheit des Systems bei.
In welchen Anwendungsbereichen ist die hohe Effizienz bei geringer Last des LNK 304GN besonders vorteilhaft?
Die hohe Effizienz bei geringer Last ist besonders vorteilhaft in Anwendungen mit häufigen oder langen Standby-Phasen, wie z. B. bei Smart-Home-Geräten, Netzwerkkomponenten oder medizinischen Geräten, die ständig unter Spannung stehen müssen. Dies führt zu einer signifikanten Reduzierung des Energieverbrauchs und der Betriebskosten.
Wie beeinflusst die SMD-Bauform die Fertigung?
Die SMD-Bauform (Surface Mount Device) ermöglicht eine vollautomatische Bestückung auf Leiterplatten, was die Produktionskosten senkt und die Fertigungsgeschwindigkeit erhöht. Sie eignet sich für moderne Fertigungsverfahren wie Reflow-Löten.
