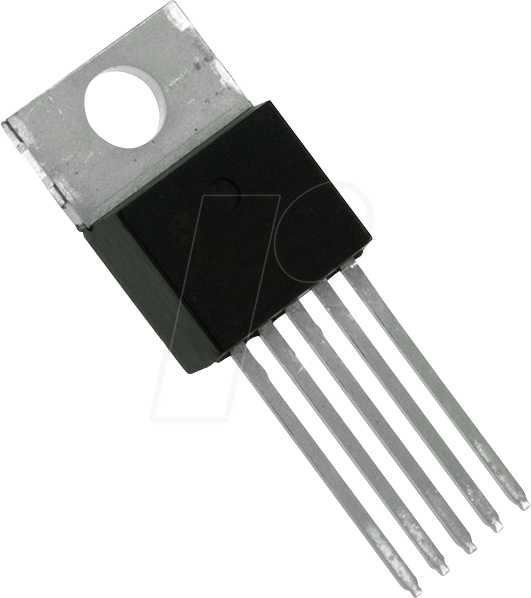

LM2576T-012 – Der zuverlässige 3A Abwärts-Spannungsregler für Ihre anspruchsvollen Projekte
Sie benötigen eine stabile und präzise 12V Spannungsversorgung für Ihre Elektronikprojekte oder Systemintegrationen? Der LM2576T-012 ist die ideale Lösung für Entwickler, Ingenieure und Bastler, die eine leistungsstarke und gleichzeitig einfach zu implementierende Abwärtswandler-Technologie suchen. Dieser fest eingestellte 12V Spannungsregler meistert Herausforderungen, bei denen herkömmliche lineare Regler an ihre Grenzen stoßen, und bietet eine effiziente und robuste Spannungsstabilisierung.
Überlegene Leistung und Effizienz: Warum der LM2576T-012 überzeugt
Im Vergleich zu herkömmlichen linearen Spannungsreglern, die oft einen erheblichen Teil der Eingangsenergie in Wärme umwandeln, zeichnet sich der LM2576T-012 durch seine hohe Effizienz aus. Dies resultiert in einer geringeren Wärmeentwicklung und ermöglicht kompaktere Designs ohne die Notwendigkeit großer Kühlkörper. Die integrierte Abschaltfunktion schützt vor Überlastung und Kurzschlüssen und macht ihn zu einer langlebigen und zuverlässigen Komponente für verschiedenste Applikationen.
Präzise Spannung für kritische Anwendungen
Der LM2576T-012 liefert eine konstant feste Ausgangsspannung von 12V, was ihn für eine breite Palette von Anwendungen prädestiniert. Ob in der Automatisierungstechnik, bei der Stromversorgung von Sensoren, in Hi-Fi-Audio-Systemen oder in industriellen Steuerungen – eine stabile Spannungsversorgung ist das Fundament für zuverlässige Funktion und Langlebigkeit Ihrer Geräte.
Hauptvorteile des LM2576T-012 im Überblick
- Hohe Effizienz: Minimale Energieverluste dank moderner Schaltregler-Technologie.
- Feste Ausgangsspannung: Zuverlässige 12V liefern eine konstante Stromversorgung.
- Integrierte Schutzfunktionen: Schutz vor Überlast, Kurzschluss und Übertemperatur für maximale Gerätesicherheit.
- Breiter Eingangsspannungsbereich: Flexibel einsetzbar mit Eingangsspannungen von 4,75V bis 40V.
- Hohe Strombelastbarkeit: Bis zu 3A Ausgangsstrom für anspruchsvolle Verbraucher.
- Einfache Implementierung: Wenige externe Komponenten sind für den Betrieb erforderlich.
- Robuste TO-220-5 Gehäuse: Gewährleistet gute Wärmeableitung und mechanische Stabilität.
- Geringe Ripple-Spannung: Saubere Ausgangsspannung für empfindliche Schaltungen.
Technische Spezifikationen und Konstruktionsmerkmale
Der LM2576T-012 ist ein monolithischer integrierter Schaltkreis, der die Funktionen eines Abwärtswandlers in einem einzigen Chip vereint. Seine Konstruktion zielt auf maximale Zuverlässigkeit und minimale Komplexität in der Anwendung ab. Die fest eingestellte Ausgangsspannung von 12V wird durch interne Referenzspannungen und präzise Steuerlogik gewährleistet. Der breite Eingangsspannungsbereich von 4,75V bis 40V erlaubt eine flexible Anpassung an verschiedene Energiequellen.
Die Strombelastbarkeit von 3 Ampere wird durch einen integrierten Leistungstransistor und eine fortschrittliche PWM-Steuerung (Pulsweitenmodulation) erreicht, die für eine effiziente Energieumwandlung sorgt. Die Schutzfunktionen, wie der Überlastschutz und der thermische Abschaltmechanismus, sind integraler Bestandteil des Chips und bieten einen umfassenden Schutz gegen schädliche Betriebszustände. Dies reduziert das Risiko von Bauteilausfällen und erhöht die Zuverlässigkeit des Gesamtsystems.
Das TO-220-5 Gehäuse bietet eine bewährte Lösung für die Integration in Schaltungen. Seine dreipolige Anordnung, erweitert um zwei weitere Pins für zusätzliche Funktionalitäten oder Referenzen, erleichtert das Layout und die Montage. Die Oberflächenmontage (SMD) oder Through-Hole-Technologie ist durch die Bauform des Gehäuses in beiden Fällen gut realisierbar, was eine hohe Flexibilität bei der Platinengestaltung ermöglicht.
Anwendungsbereiche: Wo der LM2576T-012 seine Stärken ausspielt
Der LM2576T-012 ist ein vielseitiger Spannungsregler, der sich für eine beeindruckende Bandbreite von Anwendungen eignet. Seine Fähigkeit, einen stabilen 12V Ausgang bei gleichzeitig hohem Strom zu liefern, macht ihn zur idealen Wahl für:
- Industrielle Automatisierung: Stromversorgung von SPS-Modulen, Sensoren und Aktoren in rauen Umgebungen.
- Netzteil-Konstruktion: Aufbau kompakter und effizienter Hilfsnetzteile für verschiedene Geräte.
- Telekommunikationsausrüstung: Stabile Spannungsversorgung für Netzwerkkomponenten und Kommunikationsmodule.
- Kfz-Elektronik: Stromwandlung von der Bordspannung für nachgerüstete Geräte oder spezifische Steuerungen.
- Audio- und Videotechnik: Rauschfreie Stromversorgung für Verstärker, DACs und andere empfindliche Komponenten.
- DIY-Elektronikprojekte: Eine zuverlässige und leistungsfähige Spannungsquelle für Hobbyisten und Maker.
- Test- und Messgeräte: Präzise und stabile Spannungsversorgung für Messinstrumente.
Die einfache Handhabung und die bewährte Zuverlässigkeit des LM2576T-012 machen ihn zu einem unverzichtbaren Baustein in jedem Elektroniklabor.
Produkteigenschaften im Detail
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Typ | Abwärts-Spannungsregler (Buck Converter) |
| Ausgangsspannung | Fest 12V |
| Maximaler Ausgangsstrom | 3A |
| Eingangsspannungsbereich | 4,75V bis 40V |
| Gehäuseform | TO-220-5 |
| Wirkungsgrad | Hoher Wirkungsgrad, typischerweise > 80% bei Nennlast (abhängig von Eingangsspannung und Topologie) |
| Schutzfunktionen | Überlastschutz, Kurzschlussschutz, Thermischer Abschaltmechanismus |
| Schaltfrequenz | Typischerweise 52kHz (interne Taktung) |
| Anwendungstemperaturbereich | Industrieller Bereich (typischerweise -40°C bis +125°C Chiptemperatur) |
| Lieferform | Transistor (Through-Hole Montage) |
FAQ – Häufig gestellte Fragen zu LM2576T-012 – 3-A Abwärts-Spannungsregler, fest, 4,75 – 40 V, 12 V, TO220-5
Was sind die Hauptvorteile der Verwendung eines Schaltreglers wie dem LM2576T-012 gegenüber einem linearen Regler?
Schaltregler wie der LM2576T-012 bieten eine deutlich höhere Effizienz. Dies bedeutet, dass weniger Energie in Wärme umgewandelt wird, was zu geringerer Wärmeentwicklung, kleineren Kühlkörpern und einer insgesamt platzsparenderen sowie energieeffizienteren Lösung führt. Sie sind auch besser geeignet, wenn die Eingangsspannung deutlich höher als die Ausgangsspannung ist.
Ist der LM2576T-012 für den Einsatz in Netzteilen für empfindliche Audio-Anwendungen geeignet?
Ja, der LM2576T-012 ist mit seinen Schutzfunktionen und einer moderaten Ripple-Spannung (die durch externe Filterung weiter reduziert werden kann) für viele Audio-Anwendungen gut geeignet. Für extrem sensitive Hi-Fi-Anwendungen kann eine zusätzliche Filterung der Ausgangsspannung empfehlenswert sein, um ein optimales Signal-Rausch-Verhältnis zu erzielen.
Welche externen Komponenten werden für den Betrieb des LM2576T-012 benötigt?
Für einen grundlegenden Betrieb des LM2576T-012 werden typischerweise eine Eingangskondensator zur Glättung und eine Ausgangskondensator zur Stabilisierung der Ausgangsspannung sowie eine Induktivität zur Energiespeicherung benötigt. Die genauen Werte und Spezifikationen dieser Komponenten entnehmen Sie bitte dem Datenblatt des Herstellers.
Kann der LM2576T-012 kurzzeitig überlastet werden, ohne beschädigt zu werden?
Der LM2576T-012 verfügt über einen integrierten Überlastschutz, der den Ausgangsstrom bei Überschreitung eines bestimmten Grenzwertes begrenzt. Dies schützt den Regler und die angeschlossene Last vor dauerhaften Schäden. Eine kurzzeitige Überlastung bis zur Grenze des Überlastschutzes sollte tolerierbar sein, jedoch sollte die Dauerlast die spezifizierten 3A nicht überschreiten.
Wie wichtig ist die Kühlung für den LM2576T-012 bei maximaler Last?
Bei maximaler Last (3A) und einem signifikanten Spannungsabfall kann die Wärmeentwicklung des LM2576T-012 relevant werden. Obwohl das TO-220-5 Gehäuse eine gewisse Wärmeableitung bietet, kann für einen dauerhaften Betrieb an der Leistungsgrenze ein zusätzlicher Kühlkörper oder eine gute Leiterbahnführung zur Wärmeabfuhr notwendig sein, um die Chiptemperatur im zulässigen Bereich zu halten und die Langlebigkeit des Bauteils zu gewährleisten.
Welche Art von Induktivität wird für den LM2576T-012 empfohlen?
Die Wahl der Induktivität hängt von der spezifischen Anwendung und der gewünschten Effizienz ab. Es wird in der Regel eine Induktivität mit einem geeigneten Stromtragfähigkeitswert und einem geringen Gleichstromwiderstand (DCR) empfohlen. Die genaue Induktivitätsgröße (in µH) und die Strombelastbarkeit sind im Datenblatt des Herstellers für verschiedene Betriebspunkte spezifiziert.
Kann der LM2576T-012 als universeller Ersatz für andere 12V Spannungsregler dienen?
Der LM2576T-012 ist ein Festspannungsregler mit einer festen 12V Ausgangsspannung und einer Strombelastbarkeit von 3A. Er kann als direkter Ersatz für andere 12V Abwärtsregler dienen, die ähnliche Strom- und Spannungsanforderungen haben und im TO-220-5 Gehäuse (oder einem äquivalenten) untergebracht sind. Es ist jedoch immer ratsam, die Pinbelegung und die genauen Spezifikationen mit dem Datenblatt des zu ersetzenden Bauteils zu vergleichen.
