LM2576T-005: Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Der LM2576T-005 ist die ideale Lösung für Entwickler und Hobbyisten, die eine stabile und zuverlässige 5V-Spannungsversorgung benötigen. Dieses integrierte Schaltnetzteilmodul löst das Problem von instabilen oder unpassenden Eingangsspannungen, indem es eine konstante Ausgangsspannung von exakt 5 Volt liefert. Es ist perfekt geeignet für Anwendungen, die eine präzise und unkomplizierte Stromversorgung erfordern, von DIY-Projekten über Prototypen bis hin zu industriellen Steuerungen.
Leistungsstarke und Effiziente Abwärtswandlung
Der LM2576T-005 zeichnet sich durch seine hohe Effizienz bei der Abwärtswandlung von Spannungen aus. Anders als lineare Spannungsregler, die überschüssige Energie in Form von Wärme abgeben, wandelt dieser Regler die Eingangsspannung nahezu verlustfrei in die gewünschte Ausgangsspannung um. Dies führt zu einer signifikant geringeren Wärmeentwicklung und somit zu einer höheren Gesamteffizienz Ihres Systems. Mit einer maximalen Strombelastbarkeit von 3 Ampere ist er auch für anspruchsvollere Anwendungen bestens gerüstet.
Überlegene Stabilität und Zuverlässigkeit
Die feste Ausgangsspannung von 5 Volt des LM2576T-005 bietet eine überlegene Stabilität im Vergleich zu vielen Standardlösungen oder selbstgebauten Reglerschaltungen. Dies ist entscheidend für empfindliche Mikrocontroller, Sensoren und andere elektronische Komponenten, die eine konstante Betriebsspannung benötigen, um korrekt und fehlerfrei zu funktionieren. Die integrierte Schutzschaltung gegen Überstrom und thermische Überlastung sorgt zudem für eine erhöhte Zuverlässigkeit und Langlebigkeit Ihrer Schaltung.
Vorteile des LM2576T-005 im Überblick
- Hohe Effizienz: Minimiert Energieverlust und Wärmeentwicklung, was zu einer längeren Lebensdauer der Komponenten und geringeren Betriebskosten führt.
- Stabile 5V Ausgangsspannung: Gewährleistet eine präzise und zuverlässige Stromversorgung für empfindliche elektronische Bauteile.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 4,75 V bis zu 40 V, was eine hohe Flexibilität bei der Auswahl der Stromquelle ermöglicht.
- Integrierte Schutzfunktionen: Bietet Schutz vor Überstrom und thermischer Überlastung, um Ihre Schaltung vor Beschädigungen zu bewahren.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten für den Betrieb, was den Designaufwand reduziert.
- Robuste Bauform: Das TO220-5 Gehäuse ist bewährt und für den Einsatz in verschiedenen Umgebungen geeignet.
- Zuverlässige Stromversorgung: Liefert bis zu 3 Ampere Ausgangsstrom, ausreichend für die meisten gängigen Anwendungen.
Detaillierte Spezifikationen und Technische Merkmale
Der LM2576T-005 ist ein monolithischer integrierter Schaltkreis, der eine Reihe von Funktionen zur Vereinfachung von Netzteil-Designs integriert. Die feste Ausgangsspannung von 5V wird präzise geregelt und ist unabhängig von Schwankungen der Eingangsspannung und der Last. Der breite Eingangsspannungsbereich von 4,75 V bis 40 V ermöglicht den Einsatz mit einer Vielzahl von Stromquellen, von Batterien bis hin zu Netzadaptern. Die hohe Schaltfrequenz ermöglicht den Einsatz kleinerer externer Induktivitäten und Kondensatoren, was zu kompakteren Designs führt.
Schaltnetzteil-Technologie für maximale Effizienz
Die Grundlage für die hohe Effizienz des LM2576T-005 bildet die Schaltnetzteil-Technologie. Im Gegensatz zu linearen Spannungsreglern, die die Spannung durch Widerstand reduzieren und somit Energie in Wärme umwandeln, arbeitet ein Schaltregler diskontinuierlich. Durch schnelles Ein- und Ausschalten eines internen Schalters wird die Eingangsspannung transformiert und eine hohe Effizienz erreicht. Dies ist besonders vorteilhaft bei höheren Stromstärken und größeren Spannungsunterschieden zwischen Ein- und Ausgang.

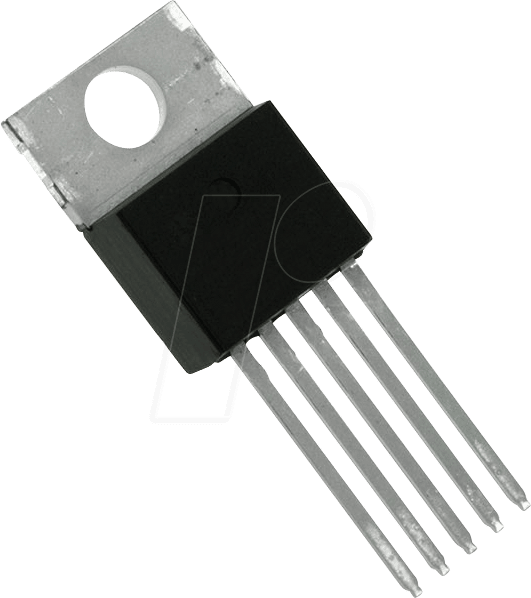

TO220-5 Gehäuse: Bewährte Kühlung und Montage
Das TO220-5 Gehäuse ist ein Standard in der Leistungselektronik und bietet exzellente Eigenschaften für die Wärmeableitung. Die Möglichkeit zur Montage auf einem Kühlkörper, falls die Verlustleistung dies erfordert, ist ein wesentlicher Vorteil für den stabilen Betrieb unter Last. Die fünf Anschlüsse bieten die notwendigen Verbindungen für Ein- und Ausgangsspannung, Masse sowie die Rückkopplungsschleife zur Regelung der Ausgangsspannung.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Typ des Spannungsreglers | Abwärtswandler (Buck Converter) |
| Ausgangsspannung (fest) | 5 V |
| Max. Ausgangsstrom | 3 A |
| Eingangsspannungsbereich | 4,75 V bis 40 V |
| Gehäuseart | TO220-5 |
| Schaltfrequenz | Ca. 52 kHz (typisch) |
| Effizienz | Bis zu 85% (abhängig von Betriebsbedingungen) |
| Integrierte Schutzschaltungen | Überstromschutz, Thermischer Überlastschutz |
| Anwendungsbereiche | DIY-Elektronik, Prototypenentwicklung, Stromversorgungen für Mikrocontroller, mobile Geräte, Industrieanwendungen |
Vielseitige Einsatzmöglichkeiten in Elektronikprojekten
Der LM2576T-005 ist ein vielseitiger Baustein für eine breite Palette von Elektronikanwendungen. In DIY-Projekten ermöglicht er die Erzeugung einer stabilen 5V-Versorgung aus einer höheren Spannungsquelle wie einer Autobatterie oder einem Netzteil, die über 5V liefert. Für Entwickler von Prototypen bietet er eine einfache und kostengünstige Möglichkeit, empfindliche Mikrocontroller-Boards (wie Arduino oder Raspberry Pi mit höheren Spannungseingängen) mit der benötigten Spannung zu versorgen. Auch in industriellen Steuerungsgeräten, Messtechnik oder im Bereich der Telekommunikation, wo eine zuverlässige Spannungsregelung unerlässlich ist, findet dieser Spannungsregler seinen Einsatz.
Semantische Tiefe für anspruchsvolle Nutzer
Der LM2576T-005 repräsentiert eine bewährte Technologie im Bereich der DC/DC-Wandler. Seine monolithische Integration reduziert die Anzahl externer Komponenten und somit die Komplexität des Schaltungsdesigns. Die Verwendung von diskontinuierlicher Strommodus-Topologien bei niedrigeren Lasten und kontinuierlichem Strommodus bei höheren Lasten optimiert die Effizienz über einen breiten Betriebsbereich. Die präzise Rückkopplungsschleife, die typischerweise über einen Spannungsteiler realisiert wird, sorgt für eine exakte Einhaltung der 5V Ausgangsspannung, selbst unter wechselnden Lastbedingungen. Die Integration von Schutzmechanismen wie dem Überstromschutz (Current Limit) und dem thermischen Shutdown (Thermal Shutdown) sind entscheidende Sicherheitsmerkmale, die die Robustheit und Zuverlässigkeit des Moduls in realen Anwendungsszenarien gewährleisten.
FAQ – Häufig gestellte Fragen zu LM2576T-005 – 3-A Abwärts-Spannungsregler, fest, 4,75 – 40 V, 5 V, TO220-5
Wie viele externe Komponenten werden für den Betrieb des LM2576T-005 benötigt?
Für den grundlegenden Betrieb werden üblicherweise nur zwei externe Komponenten benötigt: eine Eingangselko-Kondensator zur Glättung der Eingangsspannung und eine Ausgangselko-Kondensator zur weiteren Glättung der Ausgangsspannung und zur Verbesserung der transienten Reaktion. Gegebenenfalls ist ein zusätzlicher Induktor und ein Rückkopplungswiderstand notwendig, abhängig von der spezifischen Konfiguration.
Ist eine Kühlung für den LM2576T-005 erforderlich?
Die Notwendigkeit einer Kühlung hängt von der Eingangsspannung, der Ausgangsstromstärke und der Umgebungstemperatur ab. Bei höheren Strömen oder größeren Spannungsdifferenzen kann die Wärmeentwicklung steigen. In solchen Fällen wird die Montage auf einem geeigneten Kühlkörper empfohlen, um die Betriebstemperatur innerhalb der Spezifikationen zu halten und eine langfristige Zuverlässigkeit zu gewährleisten.
Kann der LM2576T-005 auch für andere Ausgangsspannungen als 5V verwendet werden?
Der LM2576T-005 ist als ein Spannungsregler mit fester 5V Ausgangsspannung konzipiert. Es gibt jedoch auch Varianten der LM2576-Familie mit einstellbaren Ausgangsspannungen oder festen anderen Spannungen (z.B. LM2576T-003 für 3.3V, LM2576T-009 für 9V, LM2576T-012 für 12V, LM2576T-015 für 15V). Für eine einstellbare Spannung müssten Sie auf die LM2576-ADJ Variante zurückgreifen.
Was bedeutet der Begriff Abwärts-Spannungsregler?
Ein Abwärts-Spannungsregler, auch Buck-Converter genannt, ist eine elektronische Schaltung, die eine höhere Eingangsspannung in eine niedrigere, aber stabilisierte Ausgangsspannung umwandelt. Dies geschieht durch eine effiziente Schalttechnik, die Energieumwandlung minimiert und somit weniger Wärme erzeugt als herkömmliche lineare Spannungsregler.
Welche Schutzfunktionen sind im LM2576T-005 integriert?
Der LM2576T-005 verfügt über eine integrierte Überstromschutzfunktion (Current Limit), die den Strom auf einen sicheren Wert begrenzt, um Beschädigungen durch Kurzschlüsse oder Überlastung zu verhindern. Des Weiteren ist eine thermische Überlastungsabschaltung (Thermal Shutdown) integriert, die den Chip bei zu hoher Temperatur abschaltet und ihn nach dem Abkühlen automatisch wieder aktiviert.
Kann der LM2576T-005 als direkter Ersatz für lineare Spannungsregler wie den LM7805 verwendet werden?
Ja, der LM2576T-005 kann in vielen Fällen als Ersatz für einen LM7805 verwendet werden, insbesondere wenn eine höhere Strombelastbarkeit oder eine höhere Effizienz gefordert ist. Allerdings müssen bei der Umstellung auf einen Schaltregler die externen Komponenten (Induktor, Kondensatoren) entsprechend der Schaltung des LM2576T-005 ausgewählt und platziert werden. Der LM2576T-005 bietet durch seine Schalttechnologie einen deutlich größeren Eingangsspannungsbereich und eine höhere Effizienz.
Ist der LM2576T-005 für den Dauerbetrieb geeignet?
Ja, der LM2576T-005 ist für den Dauerbetrieb ausgelegt. Die Zuverlässigkeit im Dauerbetrieb wird durch die integrierten Schutzschaltungen und die Möglichkeit zur externen Kühlung bei Bedarf gewährleistet. Eine korrekte Auslegung der externen Komponenten und die Einhaltung der Betriebsgrenzen sind jedoch entscheidend für eine lange Lebensdauer und zuverlässige Funktion.
