Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Der LM2576SX-ADJ ist die ideale Lösung für alle, die eine stabile und effiziente Spannungsversorgung in ihren elektronischen Schaltungen benötigen. Speziell entwickelt für Entwickler, Ingenieure und anspruchsvolle Hobbyisten, bietet dieser Abwärts-Spannungsregler eine herausragende Leistung, wenn es darum geht, schwankende Eingangsspannungen präzise auf den gewünschten Ausgangswert zu reduzieren. Wenn Sie nach einer zuverlässigen und flexiblen Komponente suchen, um die Stromversorgung Ihrer Projekte zu optimieren und Komponenten vor Überspannung zu schützen, ist dieser Spannungsregler die überlegene Wahl.
Herausragende Vorteile des LM2576SX-ADJ im Überblick
Im Vergleich zu herkömmlichen Spannungsreglern, die oft mit geringerer Effizienz und eingeschränkter Flexibilität einhergehen, setzt der LM2576SX-ADJ neue Maßstäbe in puncto Leistung und Anwenderfreundlichkeit. Seine Fähigkeit, eine breite Palette von Eingangsspannungen zu verarbeiten und gleichzeitig eine präzise, einstellbare Ausgangsspannung zu liefern, macht ihn zu einem unverzichtbaren Bauteil für jede moderne Schaltung.
- Hohe Effizienz: Reduziert Energieverluste und minimiert die Wärmeentwicklung, was zu einer längeren Lebensdauer der angeschlossenen Komponenten und einer insgesamt energieeffizienteren Schaltung führt.
- Einstellbare Ausgangsspannung: Bietet maximale Flexibilität durch eine einstellbare Ausgangsspannung zwischen 1,23 V und 37 V, was ihn für eine Vielzahl von Anwendungen prädestiniert, ohne dass mehrere Festspannungsregler vorgehalten werden müssen.
- Integrierter Schutz: Verfügt über eingebaute Schutzschaltungen gegen Überstrom und Übertemperatur, die Ihre Schaltung und die angeschlossenen Geräte zuverlässig vor Schäden bewahren.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 4 V bis 40 V, was ihn kompatibel mit einer Vielzahl von Stromquellen macht, von Batterien bis hin zu Netzadaptern.
- Einfache Implementierung: Das TO-263-Gehäuse ermöglicht eine einfache Montage auf Leiterplatten und eine gute Wärmeableitung, was die Integration in bestehende Designs erheblich vereinfacht.
- Robustheit und Zuverlässigkeit: Gefertigt nach strengen Qualitätsstandards, garantiert dieser Spannungsregler eine lange Lebensdauer und eine konstante Leistung auch unter anspruchsvollen Bedingungen.
Technische Spezifikationen und Anwendungsbereiche
Der LM2576SX-ADJ repräsentiert fortschrittliche Schaltungstechnik, die auf maximale Leistung und Zuverlässigkeit ausgelegt ist. Mit seinem integrierten Leistungsschalter und der Low-Power-Schaltfrequenz bietet er eine beeindruckende Effizienz über einen weiten Lastbereich. Die präzise Einstellbarkeit der Ausgangsspannung, die durch einen externen Widerstand eingestellt wird, ermöglicht eine Anpassung an nahezu jede Anforderung, von niedrigen Mikrocontroller-Versorgungsspannungen bis hin zu höheren Spannungen für Leistungselektronik.
Seine Fähigkeit, bis zu 3 Ampere Ausgangsstrom zu liefern, macht ihn geeignet für eine breite Palette von Anwendungen, einschließlich:
- Netzteile für IoT-Geräte: Stabile und effiziente Stromversorgung für vernetzte Geräte.
- Automotive-Elektronik: Zuverlässige Spannungsregelung in Fahrzeuganwendungen, die schwankenden Bordnetzspannungen ausgesetzt sind.
- Industrielle Steuerungen: Robuste und präzise Spannungsversorgung für Automatisierungs- und Steuerungssysteme.
- LED-Treiber: Effiziente und kontrollierte Stromversorgung für leistungsstarke LED-Anwendungen.
- Labor- und Messgeräte: Präzise Spannungsversorgung für empfindliche Messinstrumente.
- DIY-Elektronikprojekte: Flexibilität und Leistung für Bastler und Maker, die ihre eigenen elektronischen Systeme entwickeln.
Detaillierte Produktmerkmale des LM2576SX-ADJ
| Merkmal | Spezifikation | Beschreibung und Vorteile |
|---|---|---|
| Typ | Abwärts-Spannungsregler (Buck Converter) | Konvertiert höhere Eingangsspannungen effizient in niedrigere, stabilisierte Ausgangsspannungen. Ideal zur Reduzierung von Energieverlusten im Vergleich zu linearen Reglern. |
| Einstellbarkeit | Adj. (einstellbar) | Ermöglicht die präzise Einstellung der Ausgangsspannung über externe Widerstände. Bietet maximale Flexibilität für verschiedene Anwendungsanforderungen, ohne auf Festspannungsregler angewiesen zu sein. |
| Eingangsspannungsbereich | 4 V bis 40 V | Kompatibel mit einer breiten Palette von Stromquellen, von Niedervolt-Batterien bis zu höheren Netzspannungen. Sorgt für stabile Betriebsbedingungen unabhängig von leichten Schwankungen der Eingangsspannung. |
| Ausgangsspannungsbereich | 1,23 V bis 37 V | Ermöglicht eine feingranulare Einstellung der benötigten Ausgangsspannung für eine Vielzahl von Schaltungsdesigns, von Mikrocontrollern bis zu Leistungskomponenten. |
| Maximaler Ausgangsstrom | 3 A | Bietet ausreichend Stromkapazität für viele anspruchsvolle Anwendungen, auch wenn ein Kühlkörper erforderlich sein kann, um die thermische Belastung bei maximaler Leistung zu bewältigen. |

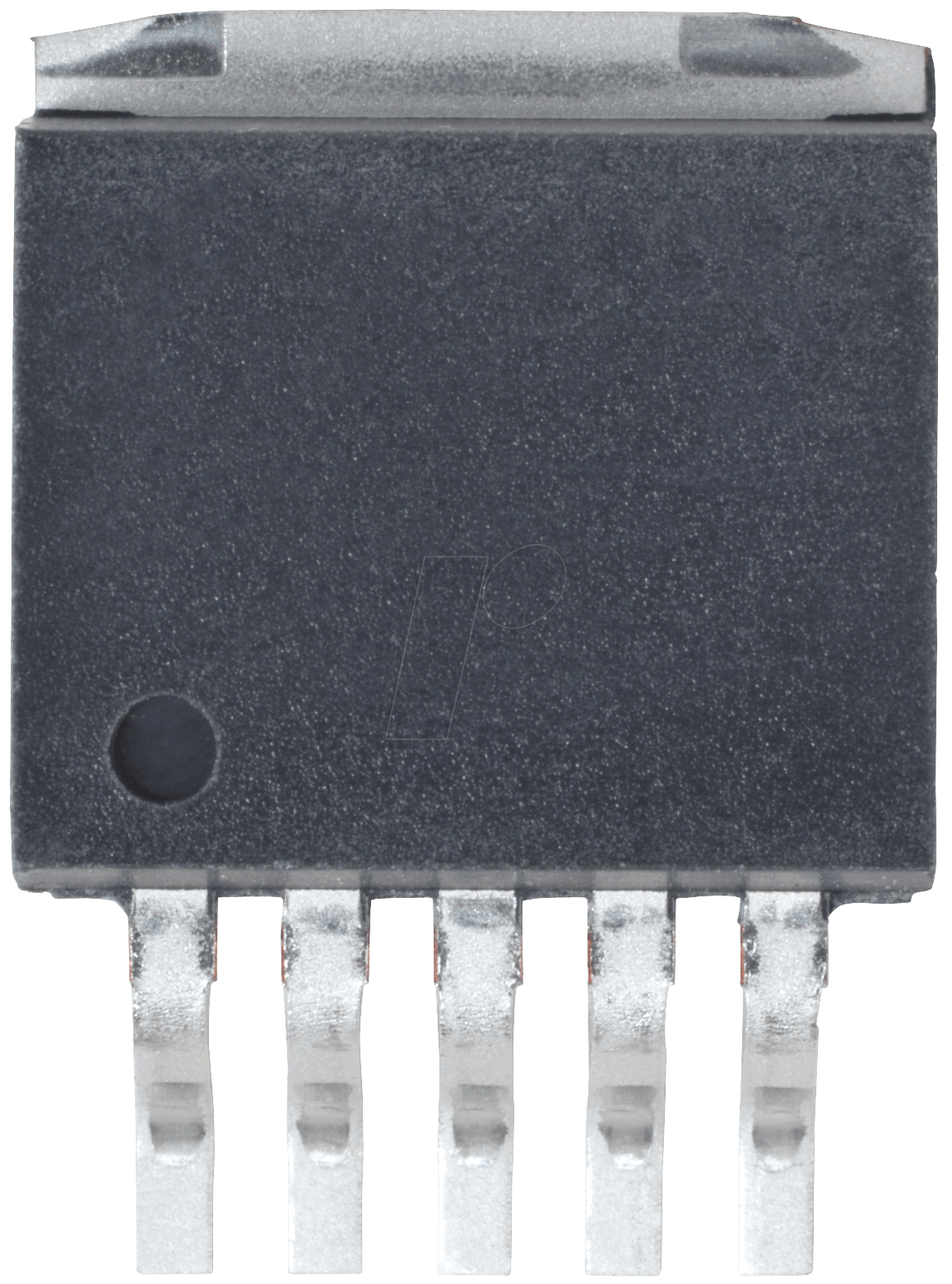

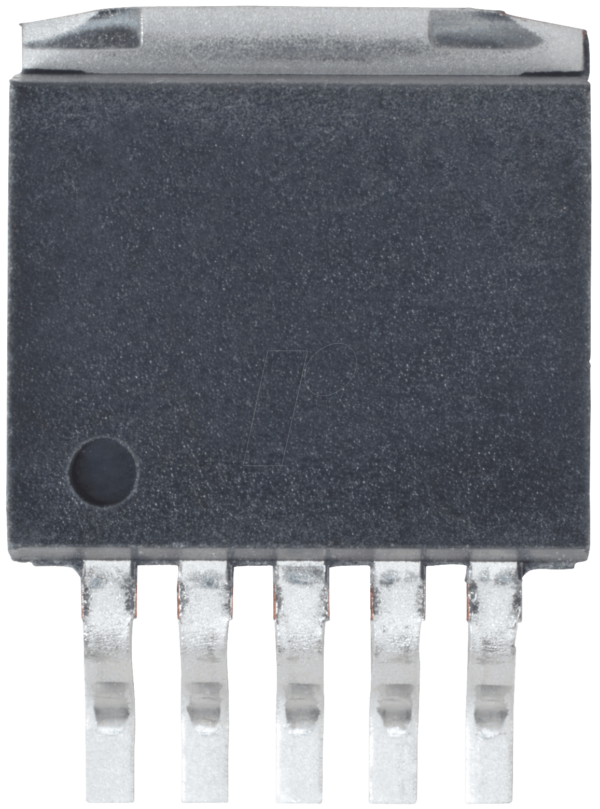

| Gehäusetyp | TO-263 | Oberflächenmontage-Gehäuse, das eine gute elektrische und thermische Leistung bietet. Ermöglicht eine einfache Integration auf Leiterplatten und unterstützt effiziente Wärmeableitung, oft in Verbindung mit einem Kühlkörper. |
| Schaltfrequenz | 150 kHz (typisch) | Eine relativ niedrige Schaltfrequenz minimiert die EMI (elektromagnetische Interferenz) und ermöglicht die Verwendung kleinerer externer Spulen und Kondensatoren, was zu einer kompakteren Schaltung führt. |
| Integrierte Schutzfunktionen | Überstromschutz, Übertemperaturschutz | Schützen sowohl den Spannungsregler selbst als auch die angeschlossene Last vor potenziellen Schäden durch Kurzschlüsse, Überlastungen oder übermäßige Hitze. Erhöht die Systemzuverlässigkeit und reduziert das Ausfallrisiko. |
FAQ – Häufig gestellte Fragen zu LM2576SX-ADJ – 3-A Abwärts-Spannungsregler, adj., 4 – 40 V, 1,23 – 37 V, TO-263
Was ist die Hauptfunktion des LM2576SX-ADJ?
Der LM2576SX-ADJ ist ein integrierter Schaltkreis, der dazu dient, eine höhere, oft schwankende Eingangsspannung effizient in eine stabilisierte, einstellbare niedrigere Ausgangsspannung umzuwandeln. Er agiert als Abwärts-Spannungsregler (Buck Converter) und ist für Anwendungen konzipiert, die eine präzise und stabile Stromversorgung benötigen.
Welchen Vorteil bietet die einstellbare Ausgangsspannung (ADJ)?
Die einstellbare Ausgangsspannung (ADJ) ist ein signifikanter Vorteil, da sie es ermöglicht, den Regler mit wenigen externen Komponenten (hauptsächlich Widerständen) auf nahezu jede gewünschte Ausgangsspannung innerhalb des spezifizierten Bereichs (1,23 V bis 37 V) einzustellen. Dies reduziert die Notwendigkeit, eine Vielzahl von Festspannungsreglern für unterschiedliche Projekte vorrätig zu halten.
Für welche Arten von Projekten ist dieser Spannungsregler besonders geeignet?
Der LM2576SX-ADJ eignet sich hervorragend für eine breite Palette von Projekten, darunter Netzteile für Mikrocontroller und Sensoren, mobile Stromversorgungen, Anwendungen im Automobilbereich, LED-Treiber, Audioverstärker und generell alle Elektronikprojekte, die eine stabile und effiziente Spannungsregelung erfordern.
Benötigt der LM2576SX-ADJ einen Kühlkörper?
Ob ein Kühlkörper benötigt wird, hängt von der spezifischen Anwendung und den Betriebsbedingungen ab. Bei geringeren Stromstärken und akzeptabler Umgebungstemperatur ist möglicherweise kein zusätzlicher Kühlkörper erforderlich. Bei höheren Ausgangsströmen (nahe den 3 A) oder in Umgebungen mit erhöhter Temperatur wird ein Kühlkörper dringend empfohlen, um die Betriebstemperatur des Bauteils unterhalb seiner maximal zulässigen Grenze zu halten und eine zuverlässige Funktion zu gewährleisten.
Wie wird die Ausgangsspannung des LM2576SX-ADJ eingestellt?
Die Ausgangsspannung wird über ein einfaches Widerstandsnetzwerk eingestellt. Üblicherweise werden zwei Widerstände verwendet: Einer davon ist fest mit Masse verbunden, während der andere Teil eines Spannungsteilers mit dem Feedback-Pin (FB) des Reglers verbunden ist. Die Werte dieser Widerstände bestimmen die exakte Ausgangsspannung gemäß einer spezifischen Formel, die im Datenblatt des Herstellers detailliert beschrieben ist.
Was bedeutet der TO-263-Gehäusetyp und welche Vorteile bietet er?
Der TO-263 ist ein gängiges Oberflächenmontage-Gehäuse für Leistungshalbleiter. Seine Vorteile liegen in der einfachen Bestückung von Leiterplatten (SMT-Technologie), einer guten thermischen Anbindung über die Kupferfläche der Platine und der Möglichkeit, an das Gehäuse einen Kühlkörper anzuschließen. Dies erleichtert die Integration in kompakte Designs und unterstützt eine effektive Wärmeabfuhr.
Welche Schutzmechanismen sind im LM2576SX-ADJ integriert?
Der LM2576SX-ADJ verfügt über eine eingebaute Überstromschutzeinrichtung (Current Limit), die den Ausgangsstrom bei Erreichen eines definierten Grenzwertes begrenzt, um den Regler und die angeschlossene Last vor Beschädigung zu schützen. Des Weiteren ist eine Übertemperaturschutzfunktion (Thermal Shutdown) integriert, die den Betrieb automatisch unterbricht, wenn die Chiptemperatur kritische Werte erreicht, und nach Abkühlung den Betrieb wieder aufnimmt.
