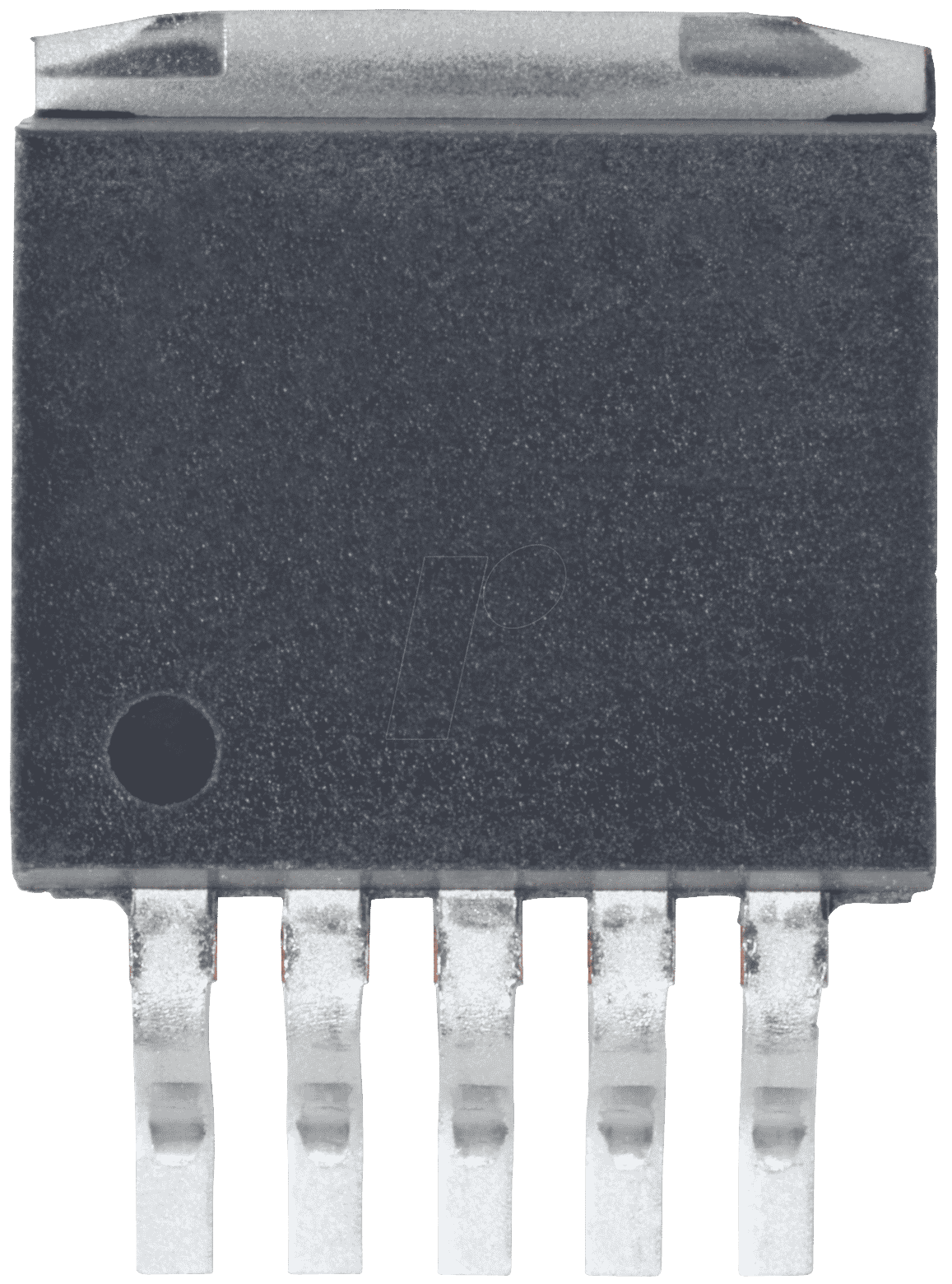

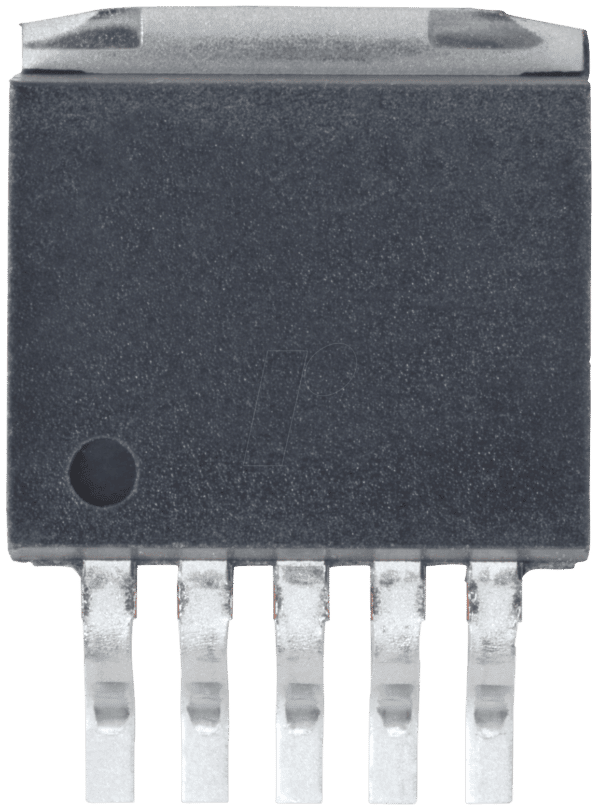

LM2576S5,0 – 3-A Abwärts-Spannungsregler: Präzise Energieversorgung für anspruchsvolle Elektronikprojekte
Haben Sie Probleme mit instabilen Spannungspegeln, die Ihre empfindlichen Elektronikkomponenten gefährden? Der LM2576S5,0 – 3-A Abwärts-Spannungsregler, fest, 4 – 40 V, 5 V, TO-263-5 wurde entwickelt, um genau diese Herausforderung zu meistern. Er bietet eine zuverlässige und effiziente Lösung für Entwickler, Ingenieure und ambitionierte Hobbyisten, die eine konstante 5V-Ausgangsspannung aus einer breiteren Eingangsspannung benötigen.
Hocheffiziente Spannungsregulierung mit dem LM2576S5,0
Der LM2576S5,0 stellt eine fortschrittliche Alternative zu linearen Spannungsreglern dar, insbesondere dort, wo Effizienz und Wärmeentwicklung kritisch sind. Seine Fähigkeit, eine stabile Ausgangsspannung von 5V bei einem maximalen Strom von 3A zu liefern, macht ihn zur idealen Wahl für eine Vielzahl von Anwendungen, von Stromversorgungen für Mikrocontroller bis hin zu komplexen Schaltungen, die eine präzise und saubere Energiequelle erfordern.
Unübertroffene Leistung und Zuverlässigkeit
Herkömmliche Spannungsregler können oft ineffizient sein und erhebliche Mengen an Wärme erzeugen, was zu Leistungsverlusten und einer verkürzten Lebensdauer der Komponenten führt. Der LM2576S5,0 hingegen nutzt eine Schaltregler-Topologie, die deutlich höhere Wirkungsgrade erzielt. Dies bedeutet weniger Abwärme, eine geringere Belastung des Netzteils und eine insgesamt robustere und zuverlässigere Stromversorgung für Ihre Projekte.
Wesentliche Vorteile des LM2576S5,0 – 3-A Abwärts-Spannungsreglers
- Hohe Effizienz: Reduziert Energieverluste und Wärmeentwicklung im Vergleich zu linearen Reglern.
- Breiter Eingangsspannungsbereich: Funktioniert zuverlässig mit Eingangsspannungen von 4V bis 40V, was eine hohe Flexibilität bei der Netzteilwahl ermöglicht.
- Konstante 5V Ausgangsspannung: Bietet eine stabile und präzise Gleichspannung, essentiell für empfindliche Mikroelektronik.
- Hohe Strombelastbarkeit: Mit 3A Ausgangsstrom geeignet für anspruchsvolle Applikationen.
- Integrierte Schutzschaltungen: Bietet Überspannungs- und Übertemperaturschutz für erhöhte Systemstabilität und Langlebigkeit.
- Einfache Implementierung: Reduziert die Komplexität des Schaltungsdesigns durch integrierte Funktionen.
- Robuste TO-263-5 Gehäuse: Ermöglicht effiziente Wärmeableitung und zuverlässige Montage in anspruchsvollen Umgebungen.
Anwendungsbereiche für den LM2576S5,0
Dieser Abwärts-Spannungsregler ist prädestiniert für eine breite Palette von Elektronikprojekten. Seine Flexibilität und Leistung machen ihn zur idealen Wahl für:
- Netzteile für Mikrocontroller und Embedded Systeme: Sorgt für eine stabile Spannungsversorgung, unabhängig von Schwankungen im Eingangsnetzteil.
- Batteriebetriebene Geräte: Maximiert die Laufzeit durch hocheffiziente Spannungsregulierung.
- Automobil-Elektronik: Bietet eine zuverlässige Stromversorgung in Umgebungen mit schwankenden Bordnetzspannungen.
- DIY-Elektronikprojekte: Ermöglicht die einfache Erzeugung einer stabilen 5V-Versorgung aus verschiedenen Energiequellen.
- Industrielle Steuerungen: Gewährleistet die Betriebssicherheit kritischer Schaltkreise.
- Labor- und Testgeräte: Liefert eine saubere und stabile Referenzspannung.
Technische Spezifikationen und Merkmale
| Merkmal | Beschreibung |
|---|---|
| Modell | LM2576S5,0 |
| Schaltungstyp | Abwärts-Spannungsregler (Buck Converter) |
| Ausgangsstrom (maximal) | 3 A |
| Eingangsspannungsbereich | 4 V bis 40 V |
| Ausgangsspannung | Fest 5 V |
| Gehäuseform | TO-263-5 (Surface Mount) |
| Wirkungsgrad | Typischerweise > 85% bei voller Last (anwendungsabhängig) |
| Schaltfrequenz | 150 kHz (typisch) |
| Integrierte Funktionen | Überspannungsschutz, Übertemperaturschutz, Strombegrenzung |
| Betriebstemperaturbereich | -40 °C bis +125 °C |
| Anschlusstyp | Oberflächenmontage (SMD) |
Erweiterte Merkmale für maximale Leistung und Sicherheit
Der LM2576S5,0 – 3-A Abwärts-Spannungsregler zeichnet sich durch eine Reihe von integrierten Schutzmechanismen aus, die für die Langlebigkeit und Zuverlässigkeit Ihrer Schaltungen von entscheidender Bedeutung sind. Die integrierte Strombegrenzung verhindert Schäden an der Komponente und der angeschlossenen Last im Falle eines Kurzschlusses oder einer Überlastung. Ebenso wichtig ist der Übertemperaturschutz, der den Regler bei Erreichen einer kritischen Temperatur automatisch abschaltet, um eine thermische Beschädigung zu verhindern. Diese Funktionen minimieren das Risiko von Ausfällen und tragen maßgeblich zur Robustheit Ihrer Elektronikprojekte bei, insbesondere in Umgebungen, in denen eine konstante und unterbrechungsfreie Stromversorgung unerlässlich ist.
Implementierung und Designüberlegungen
Die Implementierung des LM2576S5,0 in Ihr Schaltungsdesign ist dank des bewährten TO-263-5 Gehäuses und der einfachen externen Komponentenanforderungen relativ unkompliziert. Die Wahl der richtigen Induktivitäten und Kondensatoren ist entscheidend für die optimale Leistung und Stabilität des Reglers. Wir empfehlen die Verwendung von hochqualitativen Komponenten, die für Schaltregleranwendungen spezifiziert sind, um eine maximale Effizienz und geringe ripple-Spannungen zu gewährleisten. Die Wärmeableitung spielt eine wichtige Rolle, insbesondere bei hoher Strombelastung. Eine adäquate Dimensionierung der Leiterbahnen und gegebenenfalls die Verwendung eines Kühlkörpers sind für eine zuverlässige Langzeitfunktion unerlässlich.
FAQ – Häufig gestellte Fragen zu LM2576S5,0 – 3-A Abwärts-Spannungsregler, fest, 4 – 40 V, 5 V, TO-263-5
Was ist der Hauptvorteil des LM2576S5,0 gegenüber einem linearen Spannungsregler?
Der Hauptvorteil des LM2576S5,0 liegt in seiner hohen Effizienz. Als Schaltregler wandelt er die Eingangsspannung mit deutlich geringeren Verlusten in die gewünschte Ausgangsspannung um als ein linearer Regler. Dies führt zu weniger Wärmeentwicklung, höherer Energieeinsparung und ermöglicht kleinere Kühlmaßnahmen, was besonders bei stromhungrigen Anwendungen von Bedeutung ist.
Kann der LM2576S5,0 auch mit einer Eingangsspannung unter 4V oder über 40V betrieben werden?
Nein, der LM2576S5,0 ist für einen spezifischen Eingangsspannungsbereich von 4V bis 40V spezifiziert. Der Betrieb außerhalb dieses Bereichs kann zu Fehlfunktionen, Instabilität oder Beschädigung des Bauteils führen. Es ist wichtig, die empfohlenen Betriebsgrenzen strikt einzuhalten.
Wie wichtig ist die richtige Auswahl der externen Komponenten wie Induktivitäten und Kondensatoren?
Die Auswahl und Dimensionierung der externen Komponenten, insbesondere der Induktivität und der Ausgangsglättungskondensatoren, ist für die optimale Leistung des LM2576S5,0 absolut entscheidend. Sie beeinflussen direkt den Wirkungsgrad, die Ripple-Spannung am Ausgang und die Stabilität des Reglers. Falsch gewählte Komponenten können zu verminderter Leistung, erhöhter Wärmeentwicklung oder sogar zu Instabilität der Ausgangsspannung führen.
Welche Art von Anwendungen eignet sich der LM2576S5,0 besonders gut für?
Der LM2576S5,0 eignet sich hervorragend für alle Anwendungen, die eine stabile und effiziente 5V-Stromversorgung mit bis zu 3A benötigen. Dies umfasst typischerweise die Stromversorgung von Mikrocontrollern, Sensoren, Kommunikationsmodulen, batteriebetriebenen Geräten und vielen anderen Elektronikprojekten, bei denen eine zuverlässige Spannungsregelung wichtig ist und Energieeffizienz eine Rolle spielt.
Ist das TO-263-5 Gehäuse für den Einsatz auf einer Lochrasterplatine geeignet?
Das TO-263-5 Gehäuse ist für die Oberflächenmontage (SMD) konzipiert und nicht direkt für die Bestückung auf einer Lochrasterplatine gedacht. Für die Verwendung mit Lochrasterplatinen sind Adapter oder spezielle Entwicklungsboards erforderlich. Die Oberflächenmontage ermöglicht eine effiziente Wärmeableitung, die bei höheren Strömen von Vorteil ist.
Welche Schutzfunktionen sind im LM2576S5,0 integriert?
Der LM2576S5,0 verfügt über integrierte Schutzmechanismen wie eine Strombegrenzung, die das Bauteil und die Last vor Überlastung schützt, sowie einen Übertemperaturschutz, der das Bauteil bei Erreichen einer kritischen Temperatur abschaltet, um Schäden zu vermeiden. Diese Schutzfunktionen erhöhen die Zuverlässigkeit und Langlebigkeit des Reglers.
Wie kann ich sicherstellen, dass der LM2576S5,0 ausreichend gekühlt wird?
Die Kühlung ist entscheidend für die Betriebssicherheit und Lebensdauer des LM2576S5,0, besonders bei hoher Strombelastung. Stellen Sie sicher, dass die Leiterbahnen, die den Regler mit der Masse verbinden, ausreichend dimensioniert sind, um Wärme abzuleiten. Bei Dauerbetrieb mit Strömen nahe dem Maximum von 3A wird die Verwendung eines geeigneten Kühlkörpers empfohlen, der die Wärme effizient an die Umgebung abführt.
