Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte
Benötigen Sie eine zuverlässige und stabile Stromversorgung für Ihre Elektronikprojekte, die Schwankungen im Eingangssignal effektiv ausgleicht? Der LM2576S-12 – 3-A Abwärts-Spannungsregler, fest, 4 – 40 V, 12 V, TO-263-5 ist die ideale Lösung für Entwickler und Hobbyisten, die eine präzise 12V-Ausgangsspannung mit hoher Effizienz und Robustheit benötigen. Dieses Bauteil eliminiert die Notwendigkeit komplexer externer Komponenten für die Spannungsstabilisierung und bietet eine einfache Implementierung in einer Vielzahl von Applikationen.
Der LM2576S-12: Überlegene Leistung für Ihre Anforderungen
Im Gegensatz zu herkömmlichen Spannungsreglern, die oft erhebliche Mengen an Energie in Form von Wärme dissipieren, zeichnet sich der LM2576S-12 durch seine hohe Effizienz aus. Dies bedeutet nicht nur eine geringere Wärmeentwicklung und damit eine höhere Zuverlässigkeit und Langlebigkeit Ihrer Schaltungen, sondern auch eine Reduzierung des Energieverbrauchs. Die integrierte Festspannungsausgabe von 12V vereinfacht das Design erheblich, da keine externen Regelkreise oder Potentiometer zur Einstellung der Ausgangsspannung erforderlich sind. Die breite Eingangsspannungsreichweite von 4V bis 40V ermöglicht den Einsatz in unterschiedlichsten Stromversorgungszenarien, von Batteriesystemen bis hin zu industriellen Stromnetzen.
Haupteigenschaften und Vorteile des LM2576S-12
- Hohe Stromlieferfähigkeit: Mit einer maximalen Ausgangsstromstärke von 3A ist dieser Spannungsregler auch für Anwendungen mit höherem Leistungsbedarf geeignet.
- Feste 12V Ausgangsspannung: Bietet eine konstant stabile und zuverlässige 12V-Ausgangsspannung ohne die Notwendigkeit externer Einstellkomponenten.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 4V bis 40V, was Flexibilität bei der Wahl der Stromquelle gewährleistet.
- Hoher Wirkungsgrad: Minimiert Energieverluste durch Wärme, was zu einer verbesserten Systemeffizienz und reduzierten Kühlungsanforderungen führt.
- Integrierte Schutzfunktionen: Bietet Schutz gegen Überstrom und Übertemperatur, um die Langlebigkeit und Sicherheit Ihrer Schaltungen zu gewährleisten.
- Einfache Implementierung: Das TO-263-5-Gehäuse und die einfache Schaltungskonfiguration ermöglichen eine schnelle und unkomplizierte Integration in bestehende oder neue Designs.
- Robustheit und Zuverlässigkeit: Entwickelt für den dauerhaften Einsatz unter anspruchsvollen Bedingungen.
Anwendungsbereiche: Wo der LM2576S-12 glänzt
Der LM2576S-12 – 3-A Abwärts-Spannungsregler findet aufgrund seiner robusten Konstruktion, seiner präzisen Spannungsregelung und seiner hohen Stromlieferfähigkeit Anwendung in einer Vielzahl von Bereichen der Elektronikentwicklung. Dies umfasst:
- Industrielle Automatisierung: Zur Stromversorgung von Sensoren, Steuerungen und Aktoren in Produktionsumgebungen, wo eine stabile und zuverlässige Energiequelle unerlässlich ist.
- Kfz-Elektronik: Ideal für die Stromversorgung von Systemen im Fahrzeuginnenraum, wie z.B. Navigationssystemen, Audioanlagen oder Zusatzbeleuchtung, die eine konstante 12V-Versorgung benötigen und Schwankungen im Bordnetz ausgleichen müssen.
- Netzteildesigns: Als Kernkomponente in der Entwicklung von kompakten und effizienten Netzteilen für verschiedene elektronische Geräte.
- Prototyping und Hobby-Elektronik: Eine ausgezeichnete Wahl für Bastler und Entwickler, die leistungsfähige und stabile Stromversorgungen für ihre Projekte realisieren möchten, ohne auf komplexe Schaltungen zurückgreifen zu müssen.
- LED-Treiber: Zur stabilen und effizienten Ansteuerung von Hochleistungs-LEDs in Beleuchtungsanwendungen.
- Telekommunikationssysteme: Zur Versorgung von Modulen und Komponenten, die eine präzise und unterbrechungsfreie 12V-Versorgung erfordern.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Abwärts-Spannungsregler |
| IC-Name | LM2576S-12 |
| Ausgangsspannung | Fest 12V |
| Maximaler Ausgangsstrom | 3A |
| Eingangsspannungsbereich | 4V bis 40V |

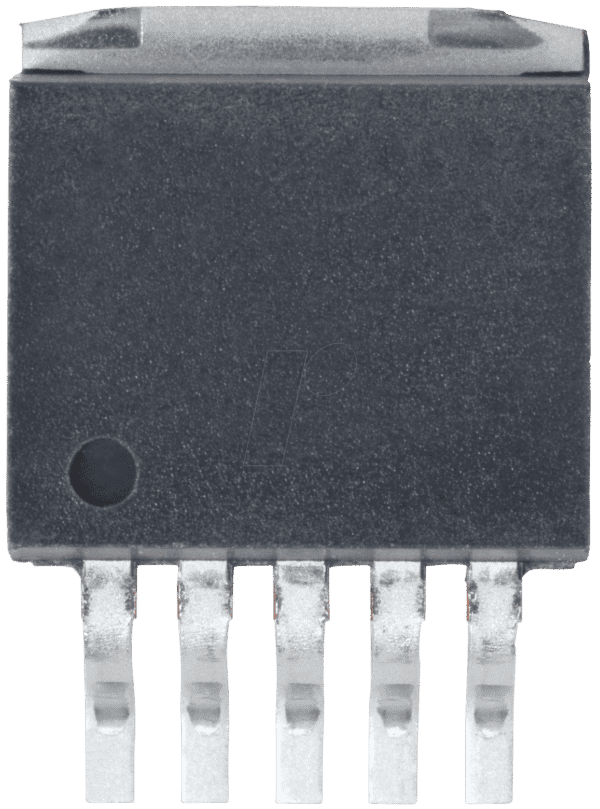

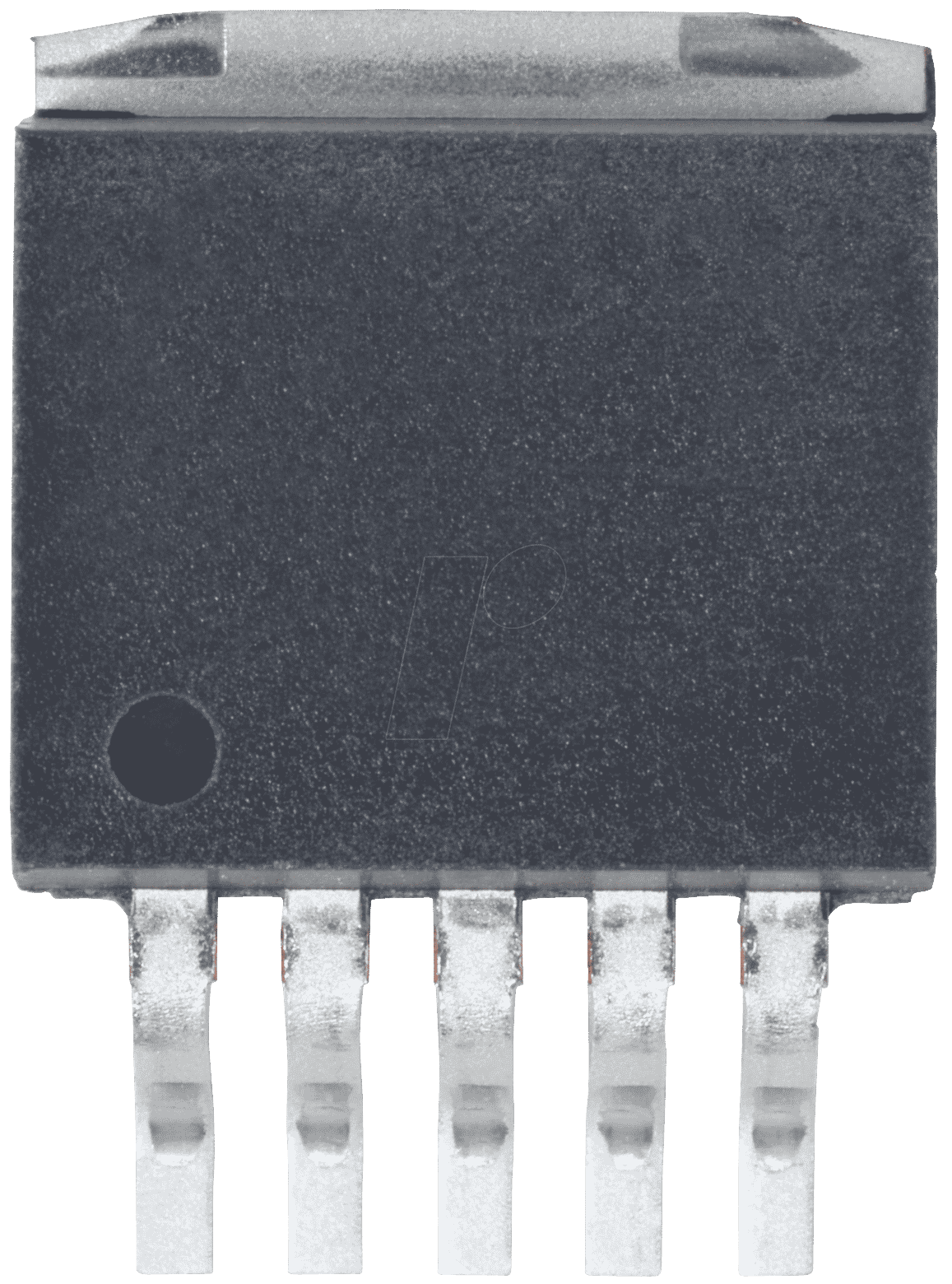

| Gehäusetyp | TO-263-5 (SMD) |
| Wirkungsgrad | Typischerweise bis zu 80-90% (abhängig von Eingangs- und Ausgangsspannung, sowie Last) |
| Schaltfrequenz | 52 kHz |
| Schutzfunktionen | Überstromschutz, thermischer Abschaltungsschutz |
| Betriebstemperaturbereich | -40°C bis +125°C |
Häufig gestellte Fragen zu LM2576S-12 – 3-A Abwärts-Spannungsregler, fest, 4 – 40 V, 12 V, TO-263-5
Ist der LM2576S-12 für den Einsatz in Netzteilen mit hohem Standby-Verbrauch geeignet?
Ja, der LM2576S-12 kann für Netzteile mit moderatem Standby-Verbrauch verwendet werden. Sein hoher Wirkungsgrad reduziert den Energieverlust, was zu einer geringeren Wärmeentwicklung und einem insgesamt effizienteren Betrieb beiträgt, auch im Leerlauf. Für extrem niedrige Standby-Verbräuche sind möglicherweise spezielle Low-Power-Schaltregler besser geeignet, aber für viele allgemeine Anwendungen bietet der LM2576S-12 eine ausgezeichnete Balance.
Welche externen Komponenten werden zusätzlich zum LM2576S-12 benötigt?
Für eine grundlegende Schaltung mit dem LM2576S-12 benötigen Sie typischerweise eine Eingangs- und eine Ausgangskondensator sowie eine Induktionsspule. Die genauen Werte und Typen dieser Komponenten hängen von der spezifischen Anwendung, der Eingangsstromquelle und den Anforderungen an die Ausgangsstromqualität ab. Die Datenblätter des Herstellers enthalten detaillierte Empfehlungen und Beispielschaltungen.
Ist das TO-263-5-Gehäuse für die Wärmeabfuhr ausreichend?
Das TO-263-5-Gehäuse ist ein Surface-Mount-Device (SMD) und für viele Anwendungen, bei denen der LM2576S-12 mit seinem 3A-Strom betrieben wird, ausreichend, insbesondere wenn es auf einer geeigneten Leiterbahnfläche montiert ist, die als Kühlkörper fungiert. Für Anwendungen mit maximaler Belastung oder bei hohen Umgebungstemperaturen kann es jedoch ratsam sein, einen zusätzlichen Kühlkörper zu verwenden oder die Leiterbahnfläche zu maximieren, um eine effektive Wärmeableitung zu gewährleisten und die Betriebstemperatur zu senken.
Wie unterscheidet sich der LM2576S-12 von anderen LM2576-Varianten?
Die LM2576-Familie bietet verschiedene Versionen, die sich hauptsächlich durch die feste Ausgangsspannung unterscheiden. Die „S“ im LM2576S-12 kennzeichnet die Version mit einer festen 12V-Ausgangsspannung. Es gibt auch Varianten mit festen Ausgangsspannungen wie 3.3V, 5V und 9V (z.B. LM2576S-5.0) sowie eine einstellbare Version (LM2576T-ADJ). Die Grundfunktionalität und die Stromlieferfähigkeit von 3A sind bei den meisten „S“-Varianten identisch.
Welche Maßnahmen sind bei der Installation zu beachten, um eine lange Lebensdauer zu gewährleisten?
Für eine lange Lebensdauer des LM2576S-12 sollten Sie sicherstellen, dass die maximale Eingangsspannung von 40V nicht überschritten wird. Eine ausreichende Dimensionierung der externen Induktionsspule und der Kondensatoren gemäß den Herstellerangaben ist entscheidend für die Stabilität und Effizienz. Achten Sie auf eine gute Wärmeableitung, wie bereits erwähnt, indem Sie das Bauteil auf einer entsprechend dimensionierten Leiterbahnfläche montieren oder bei Bedarf einen Kühlkörper verwenden. Vermeiden Sie kurzzeitige Überströme, indem Sie den Ausgang, falls möglich, gegen Kurzschlüsse absichern.
Kann der LM2576S-12 auch für negative Spannungen verwendet werden?
Nein, der LM2576S-12 ist ein Abwärts-Spannungsregler und ist ausschließlich für die Erzeugung positiver Spannungen aus einer höheren positiven Eingangsspannung konzipiert. Für die Erzeugung negativer Spannungen oder für die Aufwärtswandlung (Boost-Konverter) sind andere spezielle ICs erforderlich.
Ist dieser Spannungsregler für den Einsatz in sicherheitsrelevanten Anwendungen geeignet?
Der LM2576S-12 ist ein Standard-Elektronikbauteil, das für eine breite Palette von Anwendungen entwickelt wurde. Ob er für sicherheitsrelevante Anwendungen geeignet ist, hängt stark von der spezifischen Norm und den Anforderungen der jeweiligen Branche ab. Für sicherheitskritische Systeme, bei denen ein Ausfall schwerwiegende Folgen hätte, werden oft redundante Systeme oder spezielle, zertifizierte Komponenten eingesetzt. Es ist ratsam, die Spezifikationen und die Eignung für sicherheitsrelevante Anwendungen im Einzelfall durch einen qualifizierten Ingenieur prüfen zu lassen.
