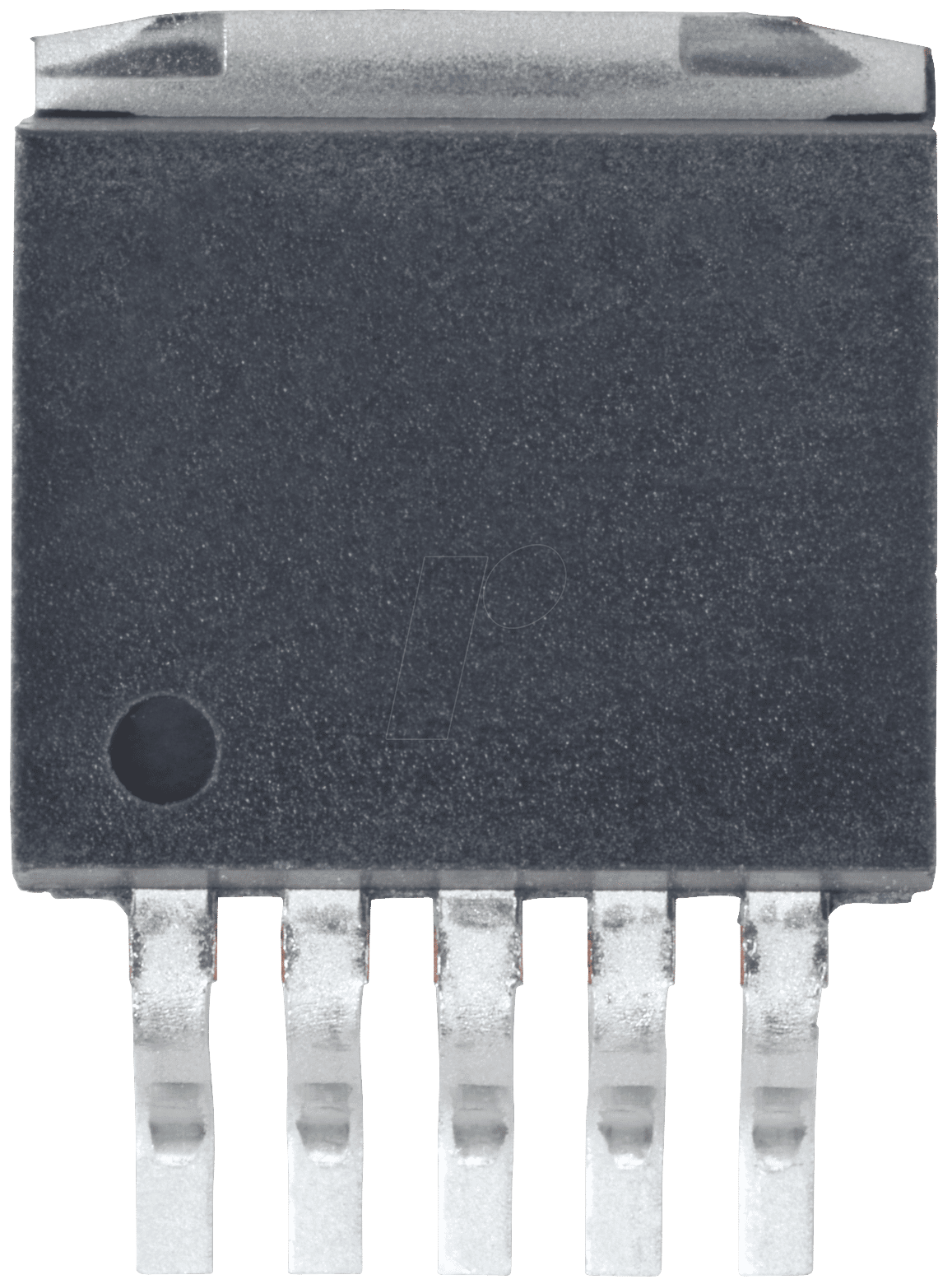

Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte: Der LM2576D2T-ADJG
Der LM2576D2T-ADJG ist die ultimative Lösung für Entwickler und Bastler, die eine stabile und zuverlässige Stromversorgung für ihre Elektronikprojekte benötigen. Wenn Sie eine variable Ausgangsspannung im Bereich von 1,23V bis 37V benötigen, die präzise aus einer Eingangsspannung von 4V bis 40V geregelt wird, dann ist dieser 3-Ampere Abwärts-Spannungsregler die überlegene Wahl gegenüber unzuverlässigen oder nicht einstellbaren Alternativen. Er ermöglicht die Realisierung komplexer Schaltungen und Geräte, bei denen präzise Stromversorgungsparameter entscheidend sind.
Leistung und Flexibilität: Ihre Vorteile mit dem LM2576D2T-ADJG
Der LM2576D2T-ADJG zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von Standard-Spannungsreglern abheben und ihn zur bevorzugten Komponente für professionelle Anwendungen machen:
- Variable Ausgangsspannung: Die Einstellbarkeit des LM2576D2T-ADJG bietet Ihnen maximale Flexibilität. Anstatt mehrere Festspannungsregler vorhalten zu müssen, können Sie mit diesem einen Bauteil einen breiten Bereich von Spannungen abdecken. Dies reduziert den Lagerbestand und vereinfacht das Design.
- Hohe Strombelastbarkeit: Mit einer maximalen Stromstärke von 3 Ampere ist dieser Regler robust genug für eine Vielzahl von Anwendungen, von der Stromversorgung von Mikrocontrollern und Sensoren bis hin zu kleineren Motoren und leistungsintensiven LEDs.
- Breiter Eingangsspannungsbereich: Der weite Bereich von 4V bis 40V ermöglicht den Einsatz des LM2576D2T-ADJG in unterschiedlichsten Stromversorgungsszenarien, sei es mit Batterien, Netzteilen oder anderen Spannungsquellen.
- Hoher Wirkungsgrad: Als Abwärtsregler (Buck-Konverter) arbeitet der LM2576D2T-ADJG mit einem hohen Wirkungsgrad, was bedeutet, dass weniger Energie in Form von Wärme verloren geht. Dies ist besonders wichtig in batteriebetriebenen Geräten oder bei hoher Leistungsaufnahme.
- Integrierte Schutzfunktionen: Der Baustein verfügt über integrierte Schutzmechanismen wie Überstromschutz und Übertemperaturschutz, die Ihre Schaltung und das Gerät selbst vor Schäden bewahren.
- Einfache Anwendung: Trotz seiner Leistungsfähigkeit ist die Implementierung des LM2576D2T-ADJG vergleichsweise einfach und erfordert nur wenige externe Komponenten, was den Entwicklungsaufwand reduziert.
- TO-220 Gehäuse: Das TO-220-Gehäuse bietet eine gute thermische Anbindung und ermöglicht die einfache Montage auf einer Leiterplatte oder einem Kühlkörper, was für Anwendungen mit höherer Strombelastung unerlässlich ist.
Technische Spezifikationen und Anwendungsgebiete
Der LM2576D2T-ADJG ist ein monolithischer integrierter Schaltkreis, der eine hochzuverlässige und kostengünstige Lösung für eine Vielzahl von Anwendungen im Bereich der DC-DC-Wandlung darstellt. Seine Fähigkeit, eine geregelte Ausgangsspannung aus einer variableren Eingangsspannung zu erzeugen, macht ihn zu einer Schlüsselkomponente in vielen modernen elektronischen Systemen. Die präzise Einstellung der Ausgangsspannung durch externe Widerstände ermöglicht eine maßgeschneiderte Stromversorgung für spezifische Anforderungen.
Material und Konstruktion
Der LM2576D2T-ADJG ist in einem robusten TO-220-Gehäuse untergebracht. Dieses Standardgehäuse für Leistungshalbleiter bietet eine gute Wärmeableitung und eine einfache Handhabung für die Montage auf Leiterplatten. Das Gehäusematerial ist typischerweise ein thermisch leitfähiges Polymer, das eine effektive Verbindung zu einem externen Kühlkörper ermöglicht, falls die Betriebsbedingungen dies erfordern. Die internen Schaltkreise sind auf Siliziumbasis gefertigt und nach modernsten Halbleitertechnologien prozessiert, um Zuverlässigkeit und Leistungsfähigkeit zu gewährleisten.
Funktionalität und Leistung
Die Kernfunktion des LM2576D2T-ADJG ist die Abwärtswandlung von einer höheren Eingangsspannung auf eine niedrigere, stabilisierte Ausgangsspannung. Der integrierte Oszillator, die Spannungsreferenz, der Komparator und der Leistungsschalter arbeiten zusammen, um eine Pulsweitenmodulation (PWM) zu erzeugen, die eine effiziente Spannungsregelung ermöglicht. Die präzise Einstellung der Ausgangsspannung erfolgt über ein externes Widerstandsnetzwerk, das an die Rückkopplungsklemme (FB) angeschlossen wird. Dies ermöglicht eine Anpassung der Ausgangsspannung im Bereich von 1,23V bis 37V. Die 3-Ampere Strombelastbarkeit wird durch einen internen Leistungstransistor gewährleistet, der mit entsprechenden Schutzschaltungen gegen Überlast und Überhitzung versehen ist.
Anwendungsgebiete im Detail
Die Flexibilität und Robustheit des LM2576D2T-ADJG eröffnen ein breites Spektrum an Einsatzmöglichkeiten:
- Industrielle Steuerungen: Stromversorgung von Sensoren, Aktoren und Mikrocontrollern in industriellen Automatisierungssystemen, wo stabile Spannungen für zuverlässige Messungen und Steuerungen unerlässlich sind.
- Netzteile und Ladegeräte: Als Teil von Schaltnetzteilen zur Erzeugung spezifischer Spannungen aus einer universellen Eingangsspannung, oder als Kernkomponente in intelligenten Ladegeräten für verschiedene Batteriechemikalien.
- Automobilanwendungen: Aufgrund des weiten Eingangsspannungsbereichs und der Robustheit eignet sich der Regler hervorragend für die Spannungsversorgung in Fahrzeugen, wo Bordspannungen schwanken können.
- LED-Treiber: Präzise Ansteuerung von Hochleistungs-LEDs für Beleuchtungsanwendungen, bei denen eine konstante Stromstärke für eine gleichmäßige Helligkeit und Langlebigkeit der LEDs sorgt.
- Labor- und Prüfgeräte: Als verstellbare Spannungsquelle in Labornetzteilen oder Prüfgeräten, wo flexible und stabile Spannungen für Tests und Experimente benötigt werden.
- DIY-Elektronikprojekte: Für Hobbyisten und Maker, die komplexe Projekte realisieren möchten, bei denen eine präzise und anpassbare Stromversorgung entscheidend ist.
| Merkmal | Beschreibung / Spezifikation |
|---|---|
| Typ | Abwärts-Spannungsregler (Buck-Konverter) |
| Modellnummer | LM2576D2T-ADJG |
| Max. Ausgangsstrom | 3 A |
| Eingangsspannungsbereich | 4 V bis 40 V |
| Ausgangsspannungsbereich (einstellbar) | 1,23 V bis 37 V |
| Gehäuseform | TO-220 |
| Schaltfrequenz | 52 kHz (typisch) |
| Wirkungsgrad | Bis zu 85% (abhängig von Last und Spannung) |
| Integrierte Schutzfunktionen | Überstromschutz, Übertemperaturschutz |
| Regelungsart | Synchron (mit externem Widerstandsnetzwerk) |
| Verfügbarkeit | Direkt bestellbar |
FAQ – Häufig gestellte Fragen zu LM2576D2T-ADJG – 3-A Abwärts-Spannungsregler, adj., 4 … 40 V, 1,23 … 37 V, TO
Benötige ich externe Komponenten zur Einstellung der Ausgangsspannung?
Ja, zur Einstellung der Ausgangsspannung des LM2576D2T-ADJG benötigen Sie ein externes Widerstandsnetzwerk. Die spezifischen Widerstandswerte können anhand der von Ihnen gewünschten Ausgangsspannung berechnet werden, um eine präzise Regelung zu gewährleisten.
Ist der LM2576D2T-ADJG für den Einsatz in rauen Umgebungen geeignet?
Der LM2576D2T-ADJG ist für den Betrieb in einem breiten Temperaturbereich ausgelegt und verfügt über integrierte Schutzschaltungen, die ihn vor Überlast und Überhitzung schützen. Bei extremen Bedingungen oder sehr hohen Strömen kann die Verwendung eines zusätzlichen Kühlkörpers oder einer besseren Luftzirkulation ratsam sein.
Welche Art von Kühlung wird für den LM2576D2T-ADJG empfohlen?
Für die meisten Anwendungen, bei denen die Stromstärke unter 1 Ampere liegt, ist die Wärmeableitung über das TO-220-Gehäuse ausreichend. Bei höheren Stromstärken oder bei dauerhafter Volllast wird die Anbringung eines geeigneten Kühlkörpers dringend empfohlen, um eine optimale Leistung und Lebensdauer zu gewährleisten.
Kann der LM2576D2T-ADJG auch als Aufwärtsregler (Boost-Konverter) verwendet werden?
Nein, der LM2576D2T-ADJG ist ein reiner Abwärts-Spannungsregler (Buck-Konverter). Er kann nur eine niedrigere Ausgangsspannung aus einer höheren Eingangsspannung erzeugen und nicht umgekehrt.
Wie genau ist die Ausgangsspannungseinstellung mit dem LM2576D2T-ADJG?
Der LM2576D2T-ADJG bietet eine präzise Spannungsregelung mit einer typischen Ausgangsspannungsgenauigkeit von ±1% bis ±2% über den gesamten Betriebsbereich. Dies macht ihn für anspruchsvolle Anwendungen geeignet, bei denen eine stabile und genaue Spannung erforderlich ist.
Was ist der Unterschied zwischen dem LM2576 und Varianten wie LM2576T oder LM2576S?
Der Buchstabe nach der Modellnummer (z.B. T in LM2576T) gibt üblicherweise die Gehäuseform an. Die ‚T‘-Variante steht oft für das TO-220-Gehäuse, während ‚S‘ auf ein Surface-Mount-Gehäuse (wie TO-263) hinweisen kann. Das ‚-ADJG‘ in der hier angebotenen Modellnummer spezifiziert zusätzlich die Einstellbarkeit des Reglers und die spezifische Kennzeichnung des Herstellers für diese spezielle Konfiguration.
Kann ich den LM2576D2T-ADJG mit einer Eingangsspannung unter 4V betreiben?
Der spezifizierte minimale Eingangsspannungsbereich für den LM2576D2T-ADJG liegt bei 4V. Der Betrieb unterhalb dieser Grenze kann zu unzuverlässiger Leistung oder zum Ausfall des Bauteils führen.
