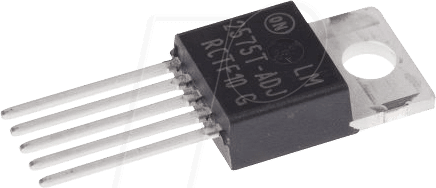

LM2575T-ADJ – Präzise Spannungswandlung für anspruchsvolle Elektronikanwendungen
Wenn Sie eine zuverlässige und effiziente Lösung zur Reduzierung von Gleichspannungen benötigen, ist der LM2575T-ADJ – Schaltregler, Step-Down, Adj., 1A, 4,75-40Vi, TO220-5 die optimale Wahl. Dieses Bauteil ist speziell für Ingenieure und Entwickler konzipiert, die stabile und anpassbare Ausgangsspannungen in ihren Schaltungen realisieren müssen, sei es für Prototyping, industrielle Steuerungen oder anspruchsvolle Verbraucherelektronikprojekte.
Warum der LM2575T-ADJ die überlegene Wahl ist
Im Gegensatz zu linearen Spannungsreglern, die Energie als Wärme dissipieren und dadurch ineffizient arbeiten, nutzt der LM2575T-ADJ einen Schaltregler-Ansatz. Dieser ermöglicht eine deutlich höhere Effizienz, reduziert die Wärmeentwicklung und minimiert den Stromverbrauch. Die einstellbare Ausgangsspannung (Adj.) bietet zudem eine Flexibilität, die bei Festspannungsreglern nicht gegeben ist. Dies macht den LM2575T-ADJ zu einer kostengünstigen und leistungsstarken Lösung, die überlegene Leistung und Anpassungsfähigkeit bietet.
Kerntechnologie und Funktionsweise
Der LM2575T-ADJ ist ein integrierter Schaltregler, der auf der bewährten Step-Down-Topologie basiert. Er wandelt eine höhere Eingangsspannung effizient in eine niedrigere, stabilisierte Ausgangsspannung um. Kernstück ist ein interner Leistungsschalter, ein Oszillator, ein PWM-Controller (Pulsweitenmodulation) sowie eine Fehlerverstärkerstufe. Durch die schnelle Ein- und Ausschaltung des Schalters wird die Energie in einem Energiespeicher (typischerweise eine Induktivität) gespeichert und anschließend bedarfsgerecht an die Last abgegeben. Die Pulsweitenmodulation passt das Verhältnis von Ein- zu Ausschaltzeit des Schalters an, um die gewünschte Ausgangsspannung präzise zu regeln. Diese Technik minimiert Energieverluste und sorgt für eine hohe Effizienz, auch bei unterschiedlichen Lastbedingungen.
Herausragende Vorteile des LM2575T-ADJ
- Hohe Effizienz: Signifikant geringere Energieverluste im Vergleich zu linearen Reglern, was zu niedrigeren Betriebskosten und weniger Kühlungsaufwand führt.
- Flexibilität durch einstellbare Ausgangsspannung: Die Ausgangsspannung kann präzise an die spezifischen Anforderungen der Schaltung angepasst werden (von 4,75V bis zu 40V, je nach externer Beschaltung), was eine breite Palette von Anwendungen ermöglicht.
- Robuste Leistung: Ausgelegt für eine Ausgangsstromstärke von bis zu 1A, was ihn für viele gängige Elektronikanwendungen geeignet macht.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 4,75V bis zu 40V, was ihn vielseitig einsetzbar macht, auch in Systemen mit schwankenden Versorgungsspannungen.
- Einfache Anwendung: Benötigt nur wenige externe Komponenten, was den Designaufwand reduziert und die Systemkomplexität minimiert.
- Integrierte Schutzfunktionen: Verfügt über integrierte Schutzmechanismen wie Überstrom- und thermische Abschaltung, die die Langlebigkeit des Bauteils und der angeschlossenen Komponenten gewährleisten.
- Standard TO-220-Gehäuse: Das weit verbreitete TO-220-Gehäuse erleichtert die Montage auf Leiterplatten und die Integration in Kühlkörper bei Bedarf.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Schaltregler, Step-Down (Abwärtswandler) |
| Modellnummer | LM2575T-ADJ |
| Ausgangsstrom (maximal) | 1A |
| Eingangsspannungsbereich | 4,75V bis 40V |
| Ausgangsspannung | Einstellbar (Adj.) |
| Gehäuseform | TO-220-5 |
| Regeltopologie | Buck-Konverter (Step-Down) |
| Schaltfrequenz (typisch) | 52 kHz |
| Integrierte Funktionen | Überstromschutz, thermische Abschaltung |
Anwendungsgebiete des LM2575T-ADJ
Die Vielseitigkeit und Zuverlässigkeit des LM2575T-ADJ machen ihn zur idealen Wahl für eine breite Palette von Anwendungen in der Elektronikentwicklung. Er eignet sich hervorragend für:
- Netzteile für industrielle Steuerungen: Stabile Stromversorgung für Sensoren, Aktoren und Mikrocontroller in automatisierten Fertigungsumgebungen.
- Batteriebetriebene Geräte: Effiziente Spannungswandlung zur Maximierung der Batterielaufzeit in tragbaren Geräten und IoT-Anwendungen.
- Automobil-Elektronik: Zuverlässige Spannungsregelung für Bordelektronik, Navigationssysteme und Infotainmentsysteme, die mit unterschiedlichen Versorgungsspannungen arbeiten.
- LED-Treiber: Präzise Stromregelung für Hochleistungs-LEDs in Beleuchtungsanwendungen.
- Prototyping und Entwicklung: Flexible Stromversorgungslösung für Entwicklungsboards und Prototypen, die unterschiedliche Spannungsanforderungen haben.
- Netzteilkonverter: Schaffung eines stabilen Gleichspannungsausgangs aus einer variabelen oder höheren Gleichspannungsquelle.
Designüberlegungen und Leistungsgewinn
Bei der Implementierung des LM2575T-ADJ sind einige Designaspekte zu beachten, um die maximale Leistung und Zuverlässigkeit zu gewährleisten. Die Auswahl geeigneter externer Komponenten wie Induktivitäten, Ausgangskondensatoren und Widerstände ist entscheidend für die Stabilität, den Wirkungsgrad und die transiente Reaktion der Schaltung. Eine korrekt dimensionierte Induktivität stellt sicher, dass die gespeicherte Energie effizient übertragen wird, während die Ausgangskondensatoren für eine glatte und stabile Ausgangsspannung sorgen. Die Wahl der richtigen Widerstände für die Spannungsteilerkonfiguration ermöglicht die Einstellung der präzisen Ausgangsspannung. Die thermische Anbindung des TO-220-Gehäuses, gegebenenfalls mittels eines Kühlkörpers, ist bei höheren Stromstärken oder ungünstigen Umgebungsbedingungen von essenzieller Bedeutung, um die Betriebstemperatur des Bauteils im zulässigen Bereich zu halten und somit die Lebensdauer zu maximieren.
Der LM2575T-ADJ zeichnet sich durch eine geringe Anzahl externer Komponenten aus, was den Designprozess vereinfacht und die Stückliste reduziert. Die integrierte Fehlerverstärker- und PWM-Regelschleife sorgt für eine schnelle Reaktion auf Last- und Eingangsspannungsänderungen, was zu einer hervorragenden Spannungsregelung über den gesamten Betriebsbereich führt. Im Vergleich zu diskreten Lösungsansätzen, die aus mehreren einzelnen Komponenten aufgebaut sind, bietet der LM2575T-ADJ eine höhere Zuverlässigkeit und eine konsistentere Leistung.
FAQ – Häufig gestellte Fragen zu LM2575T-ADJ – Schaltregler, Step-Down, Adj., 1A, 4,75-40Vi, TO220-5
Was bedeutet „Adj.“ bei diesem Schaltregler?
„Adj.“ steht für „adjustable“ (einstellbar). Dies bedeutet, dass die Ausgangsspannung des LM2575T-ADJ nicht fest vorgegeben ist, sondern durch externe Widerstände flexibel eingestellt werden kann, um den spezifischen Anforderungen Ihrer Anwendung gerecht zu werden.
Welchen maximalen Ausgangsstrom kann der LM2575T-ADJ liefern?
Der LM2575T-ADJ kann einen maximalen Ausgangsstrom von 1 Ampere (1A) liefern. Dies ist ausreichend für eine Vielzahl von Anwendungen, erfordert jedoch bei höheren Lasten eine sorgfältige Betrachtung der Kühlung.
Kann der LM2575T-ADJ auch als Aufwärtswandler (Boost Converter) verwendet werden?
Nein, der LM2575T-ADJ ist ein reiner Step-Down-Schaltregler (Abwärtswandler). Das bedeutet, er kann nur eine niedrigere Ausgangsspannung aus einer höheren Eingangsspannung erzeugen und nicht umgekehrt.
Ist eine externe Kühlung für den LM2575T-ADJ immer notwendig?
Eine externe Kühlung, beispielsweise durch einen Kühlkörper, ist nicht immer zwingend erforderlich. Bei geringen Lastströmen oder guten thermischen Bedingungen auf der Leiterplatte kann die Wärmeabfuhr über das TO-220-Gehäuse ausreichen. Bei höheren Strömen oder in Umgebungen mit hohen Temperaturen ist jedoch ein Kühlkörper dringend empfohlen, um die maximale Betriebstemperatur nicht zu überschreiten und die Lebensdauer des Bauteils zu gewährleisten.
Welche Art von Induktivität wird für den LM2575T-ADJ empfohlen?
Für den LM2575T-ADJ werden in der Regel Induktivitäten mit einem Kernmaterial empfohlen, das für die Schaltfrequenz von ca. 52 kHz geeignet ist und über eine ausreichende Sättigungsstromfestigkeit verfügt. Die genaue Spezifikation der Induktivität (z.B. Wert in µH und Strombelastbarkeit) hängt von der gewünschten Ausgangsspannung, dem Eingangsspannungsbereich und dem Ausgangsstrom ab und sollte gemäß dem Datenblatt des Herstellers dimensioniert werden.
Was sind die Hauptvorteile des LM2575T-ADJ gegenüber einem linearen Spannungsregler?
Der Hauptvorteil liegt in der deutlich höheren Effizienz. Schaltregler wie der LM2575T-ADJ wandeln Energie durch Schalten um und dissipieren dabei nur wenig Wärme, während lineare Regler überschüssige Energie als Wärme abführen. Dies führt zu geringeren Betriebskosten, weniger Wärmeentwicklung und ermöglicht kleinere oder gar keine Kühlkörper.
Wie wird die Ausgangsspannung des LM2575T-ADJ eingestellt?
Die Ausgangsspannung wird durch einen externen Spannungsteiler eingestellt, der aus zwei Widerständen besteht. Einer dieser Widerstände wird typischerweise zwischen dem Ausgangspin des Reglers und dem Feedback-Pin (FB) geschaltet, während der andere Widerstand den Feedback-Pin mit Masse verbindet. Das Verhältnis dieser Widerstände bestimmt die Ausgangsspannung gemäß der im Datenblatt angegebenen Formel.
