Präzise Spannungsregelung für anspruchsvolle Elektronikprojekte

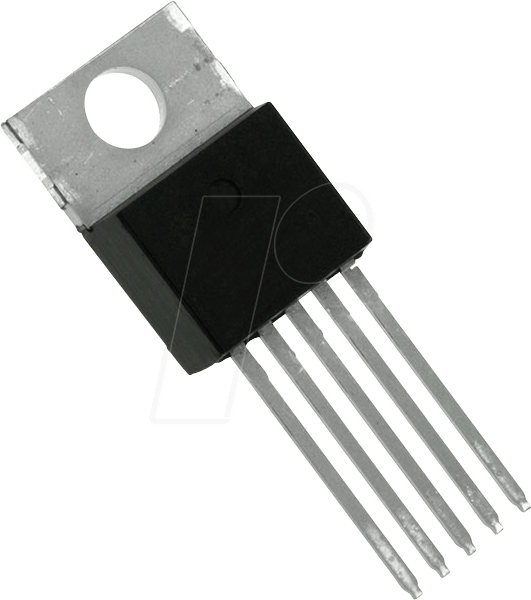

Der LM2575T-5G – Schaltregler, Step-Down, 5V, 1A, 4,75-40Vi, TO220-5 ist die ideale Lösung für Entwickler und Hobbyisten, die eine stabile und effiziente 5V-Versorgung benötigen. Dieses Bauteil transformiert höhere Eingangsspannungen präzise auf den benötigten 5V-Ausgang, wodurch empfindliche Elektronik vor Spannungsschwankungen geschützt wird und eine zuverlässige Stromversorgung gewährleistet ist. Ideal für den Einsatz in Prototypen, Embedded-Systemen, Netzgeräten und überall dort, wo eine präzise und leistungsstarke Niederspannungsquelle unerlässlich ist.
Hochentwickelte Step-Down-Technologie für maximale Effizienz
Der LM2575T-5G repräsentiert die Spitze der modernen Schaltregler-Technologie. Im Gegensatz zu linearen Spannungsreglern, die überschüssige Energie als Wärme dissipieren, arbeitet dieser Schaltregler mit hoher Effizienz. Dies minimiert Energieverluste und reduziert die entstehende Wärmeentwicklung signifikant. Das Ergebnis ist eine deutlich geringere Belastung für die gesamte Schaltung und eine höhere Betriebssicherheit, insbesondere in geschlossenen Gehäusen oder bei Dauerbetrieb. Die integrierte Schutzschaltung gegen Überstrom und Übertemperatur sorgt zudem für einen robusten Betrieb und schützt sowohl den Regler selbst als auch die angeschlossene Last.
Überragende Vorteile des LM2575T-5G
- Hohe Effizienz: Deutlich geringere Energieverluste im Vergleich zu linearen Spannungsreglern, was zu einer Reduzierung der Wärmeentwicklung und einer verbesserten Energiebilanz führt.
- Breiter Eingangsspannungsbereich: Akzeptiert Eingangsspannungen von 4,75V bis zu 40V, was eine hohe Flexibilität bei der Wahl der Stromquelle ermöglicht.
- Stabile 5V-Ausgangsspannung: Liefert eine konstant präzise 5V-Ausgangsspannung, unerlässlich für den stabilen Betrieb von Mikrocontrollern, Sensoren und anderen empfindlichen elektronischen Komponenten.
- Integrierte Schutzfunktionen: Bietet Schutz vor Überstrom und Übertemperatur, was die Zuverlässigkeit erhöht und die Lebensdauer des Bauteils sowie der angeschlossenen Geräte verlängert.
- Einfache Anwendung: Benötigt nur wenige externe Komponenten für den Betrieb, was den Designaufwand und die Stücklistenkosten reduziert.
- Robuste TO-220-Gehäusebauform: Das gängige TO-220-Gehäuse ermöglicht eine einfache Montage auf Leiterplatten und eine gute Wärmeableitung, gegebenenfalls mit zusätzlicher Kühlung durch einen Kühlkörper.
- Hohe Schaltfrequenz: Ermöglicht den Einsatz kleinerer externer Induktivitäten und Kondensatoren, was zu kompakteren Schaltungsdesigns beiträgt.
Technische Spezifikationen und Einsatzbereiche
Der LM2575T-5G ist ein monolithischer integrierter Schaltkreis, der als Step-Down-Spannungsregler konzipiert ist. Seine Kernfunktion besteht darin, eine höhere Gleichspannung effizient in eine stabilisierte Gleichspannung von exakt 5V umzuwandeln. Mit einem maximalen Ausgangsstrom von 1A ist er bestens geeignet für eine Vielzahl von Anwendungen, bei denen eine moderate Stromaufnahme erforderlich ist. Die breite zulässige Eingangsspannung von 4,75V bis 40V macht ihn äußerst vielseitig. Dies ermöglicht den Betrieb aus verschiedenen Stromquellen, sei es eine 12V-Autobatterie, eine 24V-Industriestromversorgung oder auch niedrigere Spannungen, solange die Mindestanforderung von 4,75V erfüllt ist. Die integrierte Schaltfrequenz von typischerweise 150 kHz erlaubt den Einsatz kleinerer externer Filterkomponenten, was zu platzsparenden Schaltungen führt.
Einsatzmöglichkeiten des LM2575T-5G
Die Anwendungsmöglichkeiten des LM2575T-5G sind vielfältig:
- Stromversorgungen für Mikrocontroller und Logikschaltungen: Bietet die notwendige stabile 5V-Versorgung für die Kernkomponenten von Embedded-Systemen, IoT-Geräten und Automatisierungslösungen.
- Mobile und tragbare Geräte: Ermöglicht die effiziente Spannungsumwandlung von Batterie- oder anderen mobilen Energiequellen.
- Industrielle Steuerungs- und Automatisierungssysteme: Sorgt für eine zuverlässige Spannungsversorgung von Sensoren, Aktoren und Schnittstellen in rauen Umgebungen.
- KFZ-Elektronik: Kann sicher aus dem Bordnetz (typischerweise 12V oder 24V) eine stabile 5V-Versorgung für Navigationssysteme, Kameras oder andere Zusatzgeräte bereitstellen.
- Labor- und Prototypenentwicklung: Ein unverzichtbares Bauteil für Entwickler, um schnell und zuverlässig stabile Spannungsregulierungen für neue Schaltungsdesigns zu realisieren.
- LED-Treiber: Geeignet für bestimmte Anwendungen zur Stromversorgung von Low-Power-LEDs, sofern der Strombedarf innerhalb des 1A-Limits liegt.
Detaillierte Produktmerkmale im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktname | LM2575T-5G – Schaltregler, Step-Down, 5V, 1A, 4,75-40Vi, TO220-5 |
| Typ | Step-Down-Schaltregler (Abwärtswandler) |
| Ausgangsspannung | 5V (fest eingestellt) |
| Maximaler Ausgangsstrom | 1A |
| Eingangsspannungsbereich | 4,75V bis 40V |
| Effizienz | Hoch (typischerweise > 80% je nach Betriebsbedingungen) |
| Schaltfrequenz | Ca. 150 kHz |
| Gehäuse | TO-220-5 (standardmäßiges Durchsteckgehäuse) |
| Schutzfunktionen | Überstromschutz, thermischer Überlastschutz |
| Hersteller | National Semiconductor (jetzt Teil von Texas Instruments) – Branchenstandard |
| Anwendung | Universelle Spannungsregelung für Niederspannungsanwendungen |
Die Vorteile der TO-220-Bauform
Die Wahl des TO-220-Gehäuses für den LM2575T-5G ist kein Zufall, sondern Ausdruck eines bewährten Designs für Leistungselektronik. Dieses Gehäuse bietet eine hervorragende Kombination aus mechanischer Robustheit und thermischer Leistung. Die drei oder fünf Pins (je nach spezifischer Variante, hier TO220-5) ermöglichen eine solide Verbindung zur Leiterplatte, während die metallische Rückseite eine direkte Montage auf einem Kühlkörper erlaubt. Diese Fähigkeit zur effizienten Wärmeableitung ist entscheidend für die Leistung und Langlebigkeit des Schaltreglers, insbesondere bei Anwendungen, die nahe am maximalen Stromlimit arbeiten oder in Umgebungen mit erhöhter Umgebungstemperatur betrieben werden. Die Standardisierung des TO-220-Gehäuses erleichtert zudem die Integration in bestehende oder neue Schaltungsdesigns, da Montagemethoden und Leiterplattenlayouts weit verbreitet sind.
FAQs – Häufig gestellte Fragen zu LM2575T-5G – Schaltregler, Step-Down, 5V, 1A, 4,75-40Vi, TO220-5
Welche externen Komponenten werden für den LM2575T-5G benötigt?
Der LM2575T-5G benötigt zur Funktion typischerweise eine Eingangs- und eine Ausgangskondensator sowie eine Induktivität. Die genauen Werte und Typen der Komponenten hängen von der spezifischen Anwendung, der Eingangsspannung und dem gewünschten Ausgangsstrom ab. Detaillierte Empfehlungen finden sich im Datenblatt des Herstellers.
Ist der LM2575T-5G für den Dauerbetrieb geeignet?
Ja, der LM2575T-5G ist für den Dauerbetrieb konzipiert. Dank seiner hohen Effizienz und integrierten Schutzfunktionen kann er unter Einhaltung der Betriebsbedingungen und gegebenenfalls mit ausreichender Kühlung zuverlässig über lange Zeiträume eingesetzt werden.
Kann der LM2575T-5G eine Ausgangsspannung von weniger als 5V liefern?
Die vorliegende Variante, der LM2575T-5G, liefert eine feste Ausgangsspannung von 5V. Für einstellbare Ausgangsspannungen sind andere Varianten der LM2575-Familie (z.B. LM2575HV-Adj) verfügbar.
Wie wird die Wärmeabfuhr des LM2575T-5G sichergestellt?
Die Wärmeabfuhr kann durch die Montage auf einem geeigneten Kühlkörper erfolgen, insbesondere wenn der Regler nahe seinem maximalen Strom- oder Spannungsgrenzwert betrieben wird. Die metallische Rückseite des TO-220-Gehäuses ermöglicht eine gute Wärmeübertragung auf den Kühlkörper. Bei geringer Last kann auch die normale Wärmeabstrahlung durch die Luft ausreichen.
Welche maximale Eingangsspannung darf der LM2575T-5G verarbeiten?
Der LM2575T-5G kann Eingangsspannungen bis zu 40V verarbeiten. Dies bietet eine hohe Flexibilität bei der Auswahl der Stromquelle.
Ist der LM2575T-5G gegen Kurzschlüsse geschützt?
Ja, der LM2575T-5G verfügt über einen integrierten Überstromschutz, der das Bauteil und die angeschlossene Last im Falle eines Kurzschlusses schützt, indem er den Stromfluss begrenzt oder den Regler abschaltet.
Kann der LM2575T-5G auch für andere Ausgangsspannungen als 5V verwendet werden?
Nein, diese spezifische Variante des LM2575T-5G ist eine Festspannungsversion, die ausschließlich eine stabile 5V-Ausgangsspannung liefert. Es gibt jedoch andere Modelle innerhalb der LM2575-Familie, die für einstellbare Ausgangsspannungen ausgelegt sind.
