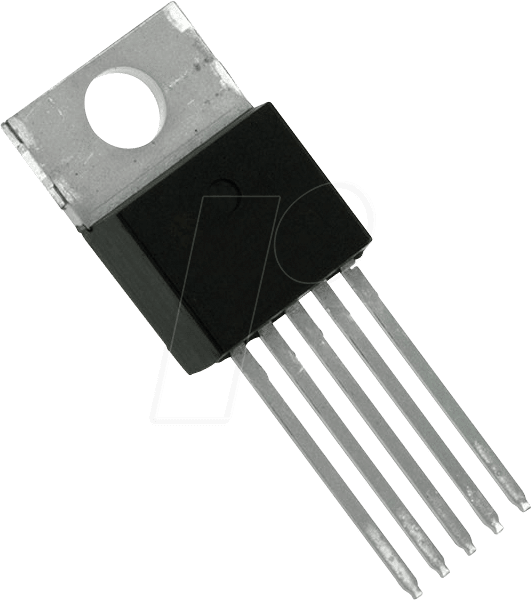

LM2575T-12G – Präzise Spannungsversorgung für anspruchsvolle Elektronikprojekte
Wenn Ihre Elektronikprojekte eine stabile und effiziente 12V-Spannungsversorgung benötigen, die aus einer breiteren Eingangsstromquelle generiert wird, ist der LM2575T-12G Schaltregler die ideale Lösung. Dieses hochintegrierte Bauteil ist speziell für Anwendungen konzipiert, bei denen eine zuverlässige Umwandlung von einer Eingangsspannung im Bereich von 4,75V bis 40V in eine feste 12V Ausgangsspannung mit einem Strom von bis zu 1A erforderlich ist. Er richtet sich an Hobby-Elektroniker, Entwickler und Ingenieure, die eine leistungsstarke und kosteneffiziente Alternative zu linearen Spannungsreglern suchen.
Überlegene Effizienz und Zuverlässigkeit durch Schaltregler-Technologie
Der LM2575T-12G bietet signifikante Vorteile gegenüber herkömmlichen linearen Spannungsreglern. Lineare Regler wandeln überschüssige Eingangsspannung in Wärme um, was zu geringer Effizienz und erheblichem Energieverlust führt. Der LM2575T-12G hingegen arbeitet als Step-Down-Schaltregler und nutzt eine hocheffiziente Schaltfrequenz, um die Eingangsspannung auf die gewünschte Ausgangsspannung zu reduzieren. Dies resultiert in einer deutlich höheren Energieeffizienz, geringerer Wärmeentwicklung und damit einer längeren Lebensdauer der angeschlossenen Komponenten sowie geringeren Betriebskosten. Die integrierte Schutzschaltung, wie Überstromschutz und thermische Abschaltung, erhöht die Robustheit und schützt Ihre wertvollen Schaltungen vor Beschädigungen durch unerwartete Lastspitzen oder Überhitzung.
Anwendungsbereiche und Einsatzmöglichkeiten
Der LM2575T-12G ist äußerst vielseitig einsetzbar und eignet sich hervorragend für eine Vielzahl von elektronischen Anwendungen. Seine Fähigkeit, eine stabile 12V-Ausgangsspannung zu liefern, macht ihn zu einer perfekten Wahl für:
- Mobile Stromversorgungen: Ideal für den Einsatz in Fahrzeugen, wo eine breite Eingangsspannung von der Bordelektronik (typischerweise 12V oder 24V) in eine konstante 12V-Versorgung für empfindliche Elektronik umgewandelt werden muss.
- Batteriebetriebene Geräte: Ermöglicht die effiziente Nutzung von Batterien, indem die Spannung optimiert und Energieverluste minimiert werden.
- DIY-Projekte und Prototypen: Ein unverzichtbares Bauteil für Elektronik-Hobbyisten und Entwickler, die eigene Schaltungen entwerfen und testen.
- Industrielle Steuerungen: Stellt eine zuverlässige Stromversorgung für Sensoren, Aktoren und Mikrocontroller in industriellen Automatisierungssystemen bereit.
- LED-Treiber: Kann zur Stromversorgung von LED-Streifen oder einzelnen Hochleistungs-LEDs in Beleuchtungsanwendungen verwendet werden.
- Netzteil-Designs: Als Kernkomponente für kompakte und effiziente DC/DC-Wandler.
Technische Spezifikationen und Leistungsmerkmale
Der LM2575T-12G zeichnet sich durch seine robusten Spezifikationen und sein durchdachtes Design aus:
- Schaltregler-Typ: Step-Down (Abwärtswandler)
- Ausgangsspannung: Fest auf 12V spezifiziert
- Maximaler Ausgangsstrom: 1A
- Eingangsspannungsbereich: 4,75V bis 40V
- Gehäuse: TO220-5, welches eine gute Wärmeableitung ermöglicht und einfache Montage auf Leiterplatten gewährleistet.
- Schaltfrequenz: Typischerweise im Bereich von 150 kHz, was eine gute Balance zwischen Effizienz und Komponentengröße bietet.
- Integrierte Schutzfunktionen: Überstromschutz, thermische Abschaltung, die die Zuverlässigkeit und Lebensdauer erhöhen.
- Hohe Effizienz: Deutlich höher als bei linearen Reglern, was zu geringerer Wärmeentwicklung und Energieeinsparung führt.
- Einfache Implementierung: Benötigt nur wenige externe Komponenten, um eine voll funktionsfähige Spannungsversorgung zu realisieren.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung/Wert |
|---|---|
| Hersteller | (Herstellerangaben sind spezifisch für das Bauteil, hier als Beispiel integrierter Halbleiterhersteller) |
| Schaltreglertyp | Abwärtswandler (Step-Down) |
| Ausgangsspannung (fest) | 12V |
| Max. Ausgangsstrom | 1A |
| Eingangsspannungsbereich | 4,75V bis 40V |
| Gehäusetyp | TO220-5 (Durchsteckmontage, hohe thermische Belastbarkeit) |
| Wirkungsgrad | Typischerweise >80% bei Nennlast, stark abhängig von Ein- und Ausgangsspannung sowie externen Komponenten. Bietet signifikante Verbesserung gegenüber linearen Reglern. |
| Integrierte Schutzschaltungen | Ja (Überstromschutz, thermische Abschaltung) |
| Anwendungstemperaturbereich | Industrieller Temperaturbereich (-40°C bis +125°C) |
| Schaltfrequenz (typisch) | 150 kHz (ermöglicht kompakte externe Komponenten) |
| Externe Komponenten | Benötigt Induktor, Eingangskondensator, Ausgangskondensator. Einfaches Designaufkommen. |
Vorteile des LM2575T-12G im Vergleich zu alternativen Lösungen
Die Wahl des LM2575T-12G bietet eine Reihe von entscheidenden Vorteilen, die ihn von anderen Lösungen abheben:
- Energieeffizienz: Deutlich höhere Effizienz als lineare Spannungsregler, was zu geringerer Wärmeentwicklung und geringerem Energieverbrauch führt. Dies ist besonders wichtig in batteriebetriebenen Systemen oder Anwendungen mit hoher Leistungsdichte.
- Breiter Eingangsspannungsbereich: Die Fähigkeit, Spannungen von 4,75V bis 40V zu verarbeiten, macht ihn extrem flexibel für eine Vielzahl von Stromquellen, einschließlich Schwankungen in Bordnetzen oder Batterieentladung.
- Integrierte Funktionalität: Die eingebauten Schutzschaltungen minimieren den Bedarf an externen Komponenten, reduzieren die Schaltungsgröße und erhöhen die Zuverlässigkeit. Dies senkt die Stückkosten und vereinfacht das Design.
- Stabile 12V Ausgangsspannung: Bietet eine präzise und stabile 12V-Ausgangsspannung, die für viele empfindliche elektronische Komponenten unerlässlich ist.
- Einfache Implementierung: Mit nur wenigen externen Komponenten ist ein funktionsfähiges Netzteil schnell und unkompliziert aufgebaut. Dies spart Entwicklungszeit und reduziert das Risiko von Fehlern.
- TO220-Gehäuse: Ermöglicht eine einfache Montage auf Leiterplatten und bietet eine gute thermische Anbindung an Kühlkörper, falls erforderlich, für höhere Ströme oder ungünstige Umgebungsbedingungen.
- Kosteneffizienz: In Kombination mit der hohen Effizienz und der reduzierten Anzahl externer Bauteile stellt der LM2575T-12G eine sehr kostengünstige Lösung für anspruchsvolle Spannungsversorgungsaufgaben dar.
FAQ – Häufig gestellte Fragen zu LM2575T-12G – Schaltregler, Step-Down, 12V, 1A, 4,75-40Vi, TO220-5
Ist der LM2575T-12G für den Einsatz mit niedrigen Eingangsspannungen wie 5V geeignet?
Ja, der LM2575T-12G ist für Eingangsspannungen ab 4,75V spezifiziert. Dies bedeutet, dass er auch aus einer 5V-Quelle eine stabile 12V-Ausgangsspannung erzeugen kann, sofern die Spannungsdifferenz durch die Effizienz des Reglers und die Stromanforderungen gedeckt werden kann. Es ist jedoch wichtig, die maximale Differenz zwischen Ein- und Ausgangsspannung im Kontext des Wirkungsgrades und der maximalen Verlustleistung zu berücksichtigen.
Welche externen Komponenten werden für den Betrieb des LM2575T-12G benötigt?
Um den LM2575T-12G zu betreiben, benötigen Sie typischerweise einen geeigneten Induktor, einen Eingangskondensator (zur Glättung der Eingangsspannung und zur Filterung von Störsignalen) und einen Ausgangskondensator (zur Glättung der Ausgangsspannung und zur Stabilisierung der Regelung). Die genauen Werte und Typen dieser Komponenten hängen von der spezifischen Anwendung, der Eingangs- und Ausgangsstromstärke sowie den gewünschten Transientenreaktionen ab und sind in den zugehörigen Datenblättern detailliert aufgeführt.
Kann der LM2575T-12G mehr als 1A liefern?
Die Spezifikation gibt einen maximalen Ausgangsstrom von 1A an. Das Überschreiten dieser Grenze kann zu Überhitzung und zum Ansprechen der Überstromschutzschaltung führen, was die Lebensdauer des Bauteils beeinträchtigen oder es beschädigen kann. Für Anwendungen, die höhere Ströme erfordern, sollten Sie auf Modelle mit höherer Stromkapazität oder entsprechende Schaltungsdesigns zurückgreifen.
Wie wichtig ist die thermische Anbindung des TO220-Gehäuses?
Die thermische Anbindung des TO220-Gehäuses ist entscheidend für die zuverlässige Funktion des LM2575T-12G, insbesondere bei höheren Lasten oder ungünstigen Umgebungsbedingungen. Das TO220-Gehäuse ist für die Montage auf Leiterplatten mit guter Wärmeableitung ausgelegt. Bei Bedarf, um die Verlustleistung effektiv abzuführen und die Betriebstemperatur im zulässigen Bereich zu halten, ist die Verwendung eines Kühlkörpers dringend empfohlen.
Ist der LM2575T-12G für Anwendungen mit sehr schnellen Lastwechseln geeignet?
Der LM2575T-12G ist ein Standard-Schaltregler mit einer Schaltfrequenz von typischerweise 150 kHz. Während er für viele dynamische Anwendungen geeignet ist, können für extrem schnelle Lastwechsel oder Anwendungen mit sehr hohen Anforderungen an die Transientenantwort spezialisierte Regler oder zusätzliche Filterung erforderlich sein. Die Auswahl der korrekten externen Kondensatoren und Induktivitäten ist hierbei von großer Bedeutung.
Wo kann ich das offizielle Datenblatt für den LM2575T-12G finden?
Das offizielle Datenblatt, das detaillierte elektrische Charakteristiken, Anwendungshinweise, Designrichtlinien und die genauen Spezifikationen der externen Komponenten enthält, ist direkt beim Hersteller des Bauteils oder über vertrauenswürdige Elektronikdistributoren und technische Ressourcen im Internet erhältlich. Eine Suche nach „LM2575T-12G datasheet“ liefert in der Regel schnelle und verlässliche Ergebnisse.
