LM 567 DIP – Der Präzisions-Ton-Decoder für anspruchsvolle Schaltungen
Der LM 567 DIP ist Ihr unverzichtbarer Baustein für präzise Signalerkennung und -auswertung in analogen und digitalen Schaltungen. Wenn Sie eine zuverlässige Lösung zur Detektion spezifischer Frequenzen mit hoher Selektivität und minimaler Streuung benötigen, ist dieser 1-Kanal-Tone-Decoder mit einer Betriebsfrequenz von bis zu 0,5 MHz die optimale Wahl. Entwickelt für Elektronik-Enthusiasten, Ingenieure und Profis, vereinfacht er die Implementierung von frequenzbasierten Steuerungen, Alarmen und Datentransfers.
Überlegene Frequenzselektivität und Zuverlässigkeit
Im Vergleich zu einfachen Frequenzfiltern oder aufwendigeren Mikrocontroller-Lösungen bietet der LM 567 DIP eine integrierte, hochpräzise Frequenzdetektion in einem einzigen, robusten Bauteil. Seine Fähigkeit, einen schmalen Frequenzbereich mit geringer Bandbreite zu identifizieren, minimiert das Risiko von Fehlauslösungen durch Störsignale oder benachbarte Frequenzen. Dies macht ihn zur überlegenen Wahl für Anwendungen, bei denen Signalintegrität und zuverlässige Erkennung im Vordergrund stehen.
Technische Brillanz des LM 567 DIP
Der LM 567 DIP ist ein hochintegrierter monolithischer integrierter Schaltkreis, der eine Frequenz-zu-Spannungs-Konverter-Schaltung mit einem Schmitt-Trigger-Ausgang kombiniert. Diese Architektur ermöglicht die präzise Erkennung eines schmalen Frequenzbereichs um eine zentrale Frequenz, die durch externe Komponenten wie Widerstände und Kondensatoren eingestellt werden kann. Der Ausgang des LM 567 DIP schaltet logisch, sobald die Eingangsfrequenz innerhalb des definierten Frequenzbandes liegt. Dies ermöglicht eine direkte Ansteuerung von Transistoren oder Logikschaltungen.
Anwendungsfelder und Leistungsvorteile
Die Vielseitigkeit des LM 567 DIP eröffnet zahlreiche Anwendungsmöglichkeiten:
- Frequenz-basierte Schalter: Steuern Sie Geräte oder Funktionen durch das Senden eines Tons mit einer bestimmten Frequenz. Ideal für Fernsteuerungen oder berührungslose Schaltungen.
- Ton-Erkennungssysteme: Implementieren Sie Alarmsysteme, die auf spezifische akustische Signale reagieren.
- Datentransmission: Nutzen Sie den LM 567 DIP zur Dekodierung von frequenzmodulierten Datenströmen in einfachen Kommunikationssystemen.
- Modulations-/Demodulationsschaltungen: Dient als Schlüsselkomponente in einfachen FSK (Frequency Shift Keying) Demodulatoren.
- Klang- und Signalfilterung: Präzise Detektion von Signalen innerhalb eines definierten Frequenzbereichs, um Rauschen oder unerwünschte Frequenzen zu isolieren oder zu ignorieren.
- Mess- und Regeltechnik: Integration in Systeme zur Messung und Regelung basierend auf der Detektion spezifischer Frequenzen.
- DIY-Projekte und Prototyping: Ein essenzieller Baustein für Hobbyisten, die komplexe Schaltungen mit präziser Frequenzanalyse realisieren möchten.
Qualitätsmerkmale und Spezifikationen
Der LM 567 DIP zeichnet sich durch seine robuste Bauweise und seine bewährte Leistung aus:

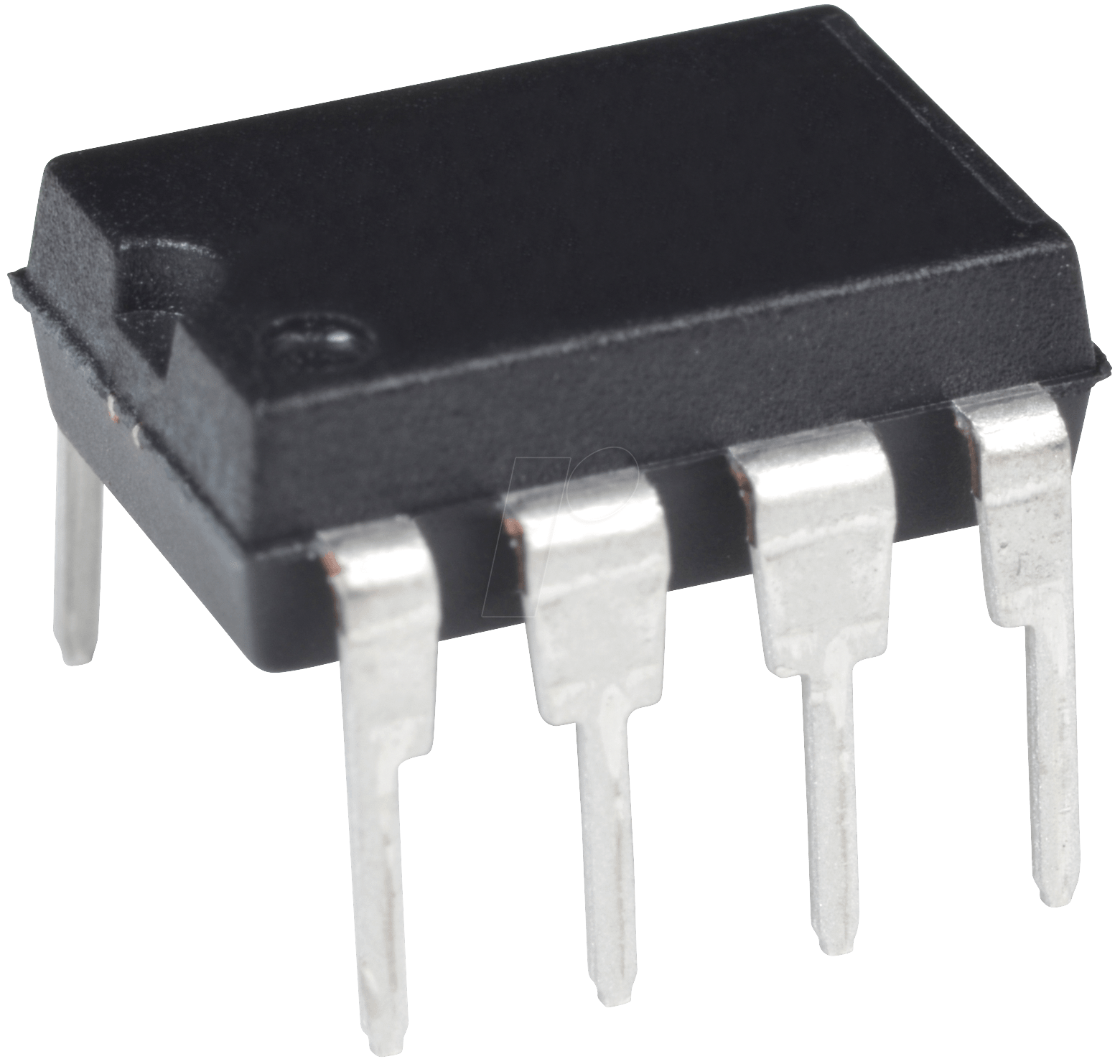

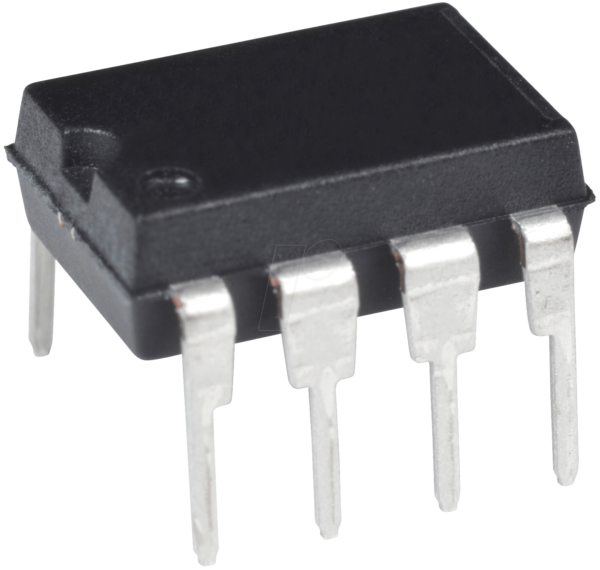

- DIP-8 Gehäuse: Das standardisierte Dual-In-Line Package (DIP) mit 8 Pins ermöglicht eine einfache Montage auf Breadboards und Leiterplatten sowie eine unkomplizierte Integration in bestehende Schaltungen.
- Betriebsfrequenz bis 0,5 MHz: Bietet einen breiten nutzbaren Frequenzbereich für viele gängige Anwendungen.
- 1-Kanal-Ausführung: Fokussiert auf die Detektion eines einzelnen Frequenzbandes, was die Schaltungslogik vereinfacht.
- Hohe Empfindlichkeit: Ermöglicht die Erkennung schwacher Signale, solange diese die erforderliche Frequenzgenauigkeit aufweisen.
- Einstellbare Bandbreite: Die Frequenzbandbreite kann extern durch die Wahl der Widerstands- und Kondensatorwerte flexibel angepasst werden, um die Selektivität an die jeweilige Anwendung anzupassen.
- Schmitt-Trigger-Ausgang: Bietet eine saubere digitale Signalform, die für weitere Verarbeitungsstufen geeignet ist und Hysterese zur Vermeidung von Prellen aufweist.
- Geringer Stromverbrauch: Effizienter Betrieb, der sich gut für batteriebetriebene Geräte eignet.
- Breiter Versorgungsspannungsbereich: Ermöglicht flexible Einsatzmöglichkeiten in verschiedenen Stromversorgungsumgebungen.
Produkteigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produktname | LM 567 DIP – Tone Decoder |
| Funktion | 1-Kanal-Frequenz-Detektor / Tone Decoder |
| Maximale Betriebsfrequenz | 0,5 MHz (500 kHz) |
| Gehäusetyp | DIP-8 (Dual-In-Line Package, 8 Pins) |
| Steuerungsart | Frequenzbasiert mit einstellbarer Bandbreite |
| Ausgangstyp | Schmitt-Trigger, digitales Signal |
| Anwendungsbereich | Signalerkennung, Frequenzfilterung, FSK-Demodulation, Fernsteuerung, Alarmtechnik |
| Einstellmöglichkeiten | Zentrale Frequenz und Bandbreite durch externe RC-Komponenten |
| Empfohlene externe Komponenten | Präzisions-Widerstände und -Kondensatoren zur Frequenz- und Bandbreiteneinstellung |
FAQ – Häufig gestellte Fragen zu LM 567 DIP – Tone Decoder, 1-Kanal, 0,5 MHz, DIP-8
Was ist der Hauptzweck des LM 567 DIP?
Der LM 567 DIP ist darauf ausgelegt, eine spezifische Frequenz oder einen Frequenzbereich innerhalb eines Eingangssignals zu erkennen. Wenn die Eingangsfrequenz innerhalb der eingestellten Bandbreite liegt, schaltet der Ausgang des Bausteins seinen Zustand. Dies macht ihn ideal für Anwendungen, bei denen es darum geht, auf bestimmte Töne oder Frequenzsignale zu reagieren.
Wie wird die zu erkennende Frequenz beim LM 567 DIP eingestellt?
Die zentrale Frequenz, die der LM 567 DIP erkennen soll, wird durch die Kombination eines externen Widerstands und eines externen Kondensators eingestellt. Diese RC-Kombination bildet Teil des Schwingkreises, der die Detektionsfrequenz bestimmt. Die genauen Werte lassen sich aus den Datenblättern entnehmen und sind an die spezifischen Anforderungen der Anwendung anzupassen.
Ist der LM 567 DIP für die Erkennung von Sprachsignalen geeignet?
Der LM 567 DIP ist primär für die Erkennung von einzelnen, klar definierten Tönen oder Frequenzen konzipiert und nicht für die komplexe Analyse von Sprachsignalen. Er kann jedoch eingesetzt werden, um spezifische Töne innerhalb eines Sprachsignals zu isolieren oder zu detektieren, zum Beispiel für einfache Sprechererkennungssysteme auf Basis von charakteristischen Tönen.
Welche Bandbreite kann der LM 567 DIP abdecken?
Die Bandbreite des LM 567 DIP ist flexibel einstellbar und wird ebenfalls durch externe RC-Komponenten bestimmt. Sie kann von einer sehr schmalen Bandbreite für hochselektive Anwendungen bis hin zu einer breiteren Bandbreite für weniger kritische Frequenzdetektionen angepasst werden. Die maximal nutzbare Bandbreite ist durch die interne Architektur und die maximalen Werte der externen Komponenten begrenzt.
Kann der LM 567 DIP mehrere Frequenzen gleichzeitig erkennen?
Nein, der LM 567 DIP ist ein 1-Kanal-Tone-Decoder. Das bedeutet, er ist darauf ausgelegt, jeweils nur einen bestimmten Frequenzbereich zu erkennen. Für die gleichzeitige Erkennung mehrerer Frequenzen wären mehrere LM 567 DIP Bausteine oder eine komplexere Schaltung mit anderen Komponenten erforderlich.
Welche Art von Ausgangssignal liefert der LM 567 DIP?
Der LM 567 DIP verfügt über einen Schmitt-Trigger-Ausgang. Dieser liefert ein digitales Signal, das entweder auf einem hohen oder niedrigen Pegel ist. Die Hysterese des Schmitt-Triggers sorgt für eine saubere Signalform und verhindert unerwünschte Schaltvorgänge bei schwankenden Eingangssignalen, was die Zuverlässigkeit der nachgeschalteten Logik erhöht.
In welchen Anwendungsbereichen findet der LM 567 DIP typischerweise Einsatz?
Typische Einsatzgebiete umfassen Fernsteuerungen, automatische Schalter, Alarmsysteme, die auf bestimmte Geräusche reagieren, Datenübertragungssysteme, bei denen Frequenzen zur Kodierung von Informationen genutzt werden (z.B. einfache FSK-Demodulatoren), und in der Regel überall dort, wo eine präzise und zuverlässige Erkennung von Frequenzsignalen erforderlich ist.
