LM 5574 MT – Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen
Das LM 5574 MT ist die ideale Lösung für Entwickler und Ingenieure, die eine hochpräzise und flexible Spannungsregelung für ihre elektronischen Projekte benötigen. Wenn Sie eine stabilisierte Spannung von einer variablen Eingangsspannung mit einem großen Bereich erzeugen müssen, ohne Kompromisse bei Effizienz und Leistung einzugehen, bietet dieses Bauteil eine überlegene Alternative zu einfacheren Step-Down-Konvertern, die oft Einschränkungen in Bezug auf Spannungsbereiche, Stabilität oder Strombelastbarkeit aufweisen.
Überlegene Leistungsfähigkeit und Flexibilität
Der LM 5574 MT zeichnet sich durch seine außergewöhnliche Flexibilität und Effizienz aus, die ihn von Standardlösungen abhebt. Seine Fähigkeit, Eingangsspannungen im Bereich von 6 V bis 75 V zu verarbeiten und Ausgangsspannungen zwischen 1,225 V und 40 V einzustellen, eröffnet ein breites Spektrum an Anwendungsmöglichkeiten. Dies wird durch die fortschrittliche interne Schaltungsarchitektur und die optimierte Fertigungstechnologie ermöglicht.
Kernvorteile des LM 5574 MT
- Erweiterter Eingangsspannungsbereich: Die Fähigkeit, von niedrigen 6 V bis zu hohen 75 V zu arbeiten, macht ihn universell einsetzbar, von batteriebetriebenen Geräten bis hin zu industriellen Stromversorgungen.
- Variable Ausgangsspannungsregelung: Mit einem Einstellbereich von 1,225 V bis 40 V bietet der LM 5574 MT eine präzise Anpassung an spezifische Anwendungsanforderungen, was ihn von Festspannungsreglern unterscheidet.
- Hohe Effizienz: Das Step-Down-Design minimiert Energieverluste, was zu einer verbesserten thermischen Leistung und längeren Akkulaufzeiten führt. Dies ist entscheidend für mobile oder energieempfindliche Systeme.
- Integrierte Schutzfunktionen: Überstrom-, Überspannungs- und Übertemperaturschutzmechanismen sorgen für die Langlebigkeit des Bauteils und der angeschlossenen Schaltungen, was die Zuverlässigkeit in kritischen Anwendungen erhöht.

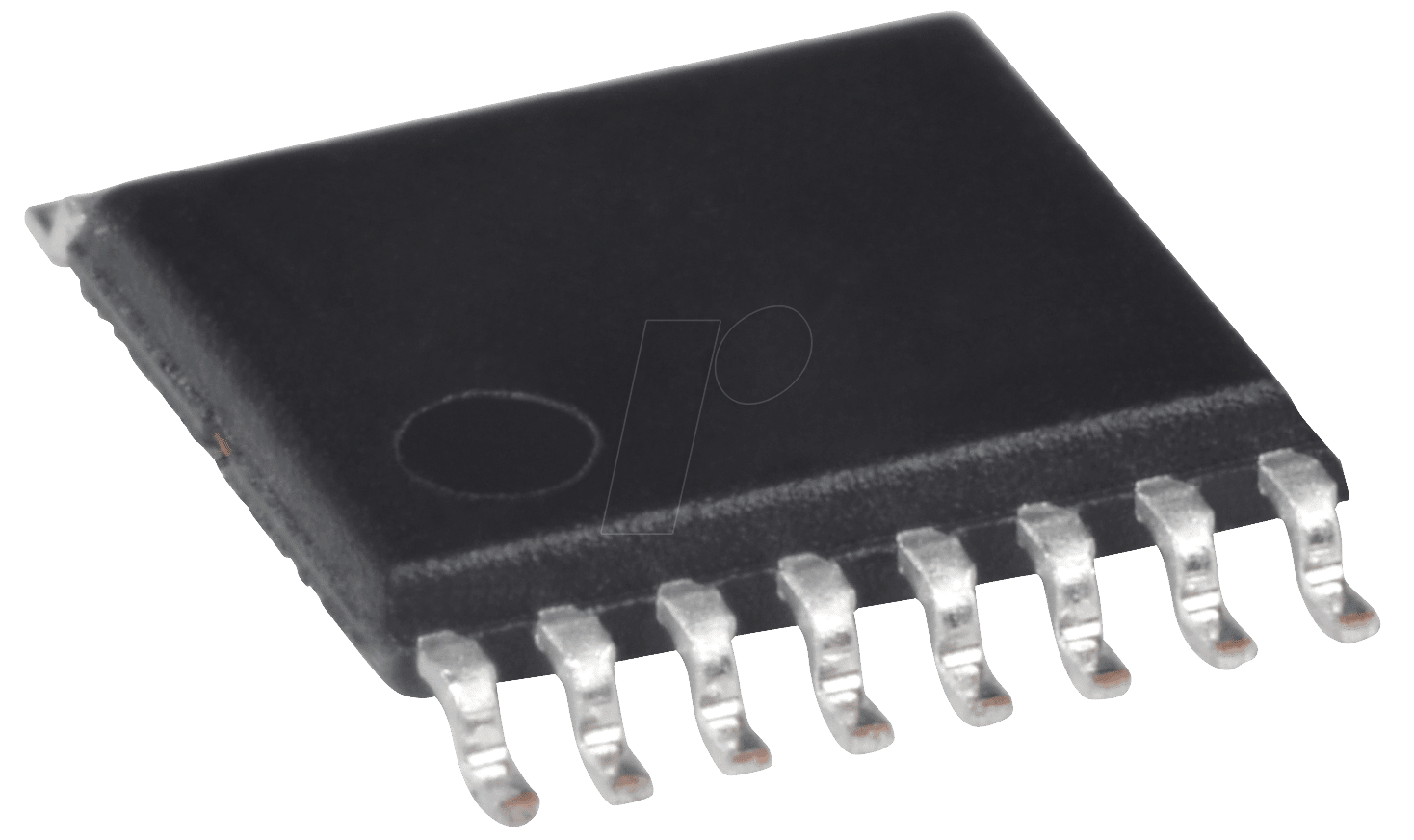

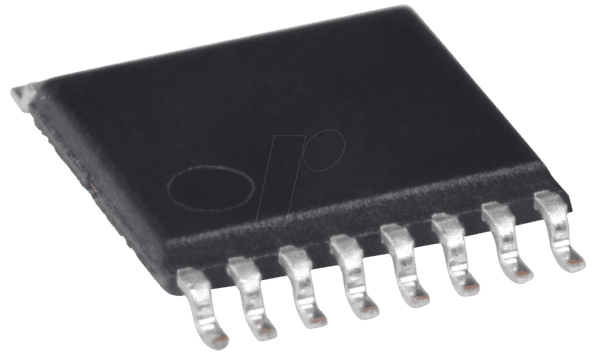

- Kompakte Bauform: Das TSSOP-16-Gehäuse ermöglicht eine platzsparende Integration in moderne, miniaturisierte Elektronikdesigns.
- Geringer Ruhestrom: Wichtig für batteriebetriebene Anwendungen, um den Energieverbrauch im Leerlauf zu minimieren und die Standby-Zeit zu maximieren.
- Robuste Leistung: Konzipiert für den zuverlässigen Betrieb unter anspruchsvollen Umgebungsbedingungen und mit schwankenden Lasten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Step-Down (Abwärts-) Spannungsregler |
| Eingangsspannungsbereich | 6 V bis 75 V |
| Ausgangsspannungsbereich | 1,225 V bis 40 V (einstellbar) |
| Gehäuseform | TSSOP-16 |
| Regelungsgenauigkeit | Typischerweise < 1% über Betriebstemperaturbereich (präzise Werte abhängig von externen Komponenten) |
| Maximale Ausgangsstromstärke | Abhängig von Kühlung und externen Bauteilen, typischerweise für Anwendungen bis zu mehreren Ampere ausgelegt (Detailinformationen im Datenblatt) |
| Schaltfrequenz | Optimiert für Effizienz und geringe EMI (elektromagnetische Interferenz) |
| Betriebstemperaturbereich | Industrietauglich, üblicherweise -40°C bis +125°C (variiert je nach spezifischer Bauteilversion) |
| Schutzschaltungen | Integrierter Überstromschutz, thermischer Überlastschutz, optional Überspannungsschutz |
| Anwendungsgebiete | Industrielle Stromversorgungen, Automotive-Elektronik, tragbare Geräte, LED-Treiber, Test- und Messgeräte, Telekommunikationsinfrastruktur. |
Fortschrittliche Schaltungstechnik für maximale Effizienz
Die Effizienz des LM 5574 MT ist ein entscheidender Faktor für seine Überlegenheit. Durch den Einsatz moderner Schaltreglertechnologie, die präzise gesteuerte Schaltimpulse nutzt, wird die Energieumwandlung mit minimalen Verlusten realisiert. Dies reduziert die Notwendigkeit für umfangreiche Kühlmaßnahmen und ermöglicht eine höhere Leistungsdichte. Im Vergleich zu linearen Reglern, die Energie als Wärme dissipieren, erzielt der LM 5574 MT deutlich höhere Wirkungsgrade, insbesondere bei größeren Spannungsdifferenzen zwischen Ein- und Ausgang. Die schaltbare Natur des Konverters, kombiniert mit einer sorgfältig abgestimmten Induktivität und Kapazität, sorgt für eine stabile und rauscharme Ausgangsspannung, die für empfindliche analoge Schaltungen und digitale Prozessoren unerlässlich ist.
Anwendungsgebiete und Integrationsmöglichkeiten
Das LM 5574 MT ist nicht nur ein Bauteil, sondern ein integraler Bestandteil komplexer Systeme. Seine breite Spannungsflexibilität macht es zu einer idealen Wahl für eine Vielzahl von Branchen:
- Automotive: Die Stromversorgung von Steuergeräten, Infotainmentsystemen und Sensoren, die mit den variablen Spannungen des Bordnetzes zurechtkommen müssen.
- Industrielle Automatisierung: Zuverlässige Spannungsversorgung für SPS, Sensoren, Aktoren und Überwachungssysteme, auch unter rauen Umgebungsbedingungen.
- Telekommunikation: Stromversorgung von Basisstationen, Router-Komponenten und Netzwerkhardware, wo Effizienz und Zuverlässigkeit paramount sind.
- Medizintechnik: Stromversorgung von diagnostischen Geräten, Überwachungssystemen und portablen medizinischen Instrumenten, bei denen eine präzise und stabile Spannung kritisch ist.
- Consumer Electronics: Stromversorgung von High-End-Audio-Systemen, Kamerasystemen und spezialisierten Gadgets, die eine saubere und geregelte Spannung benötigen.
- LED-Beleuchtung: Präzise Ansteuerung von Hochleistungs-LEDs, bei denen die Ausgangsspannung und der Strom genau geregelt werden müssen, um die Lebensdauer und Leistung zu optimieren.
Die Integration des LM 5574 MT erfordert typischerweise die Auswahl externer Komponenten wie Induktivität, Kondensatoren und eventuell eines Rückkopplungswiderstands, um die gewünschte Ausgangsspannung präzise einzustellen. Diese Flexibilität ermöglicht eine maßgeschneiderte Anpassung an spezifische Leistungsanforderungen und Einschränkungen im Systemdesign. Die TSSOP-16-Bauform vereinfacht das Platinenlayout und ermöglicht eine hohe Integrationsdichte.
Tiefgreifende Betrachtung der regulatorischen Anforderungen und EMV
In vielen Anwendungsbereichen, insbesondere in der Industrie und im Automotive-Bereich, sind strenge elektromagnetische Verträglichkeitsanforderungen (EMV) zu erfüllen. Das Design des LM 5574 MT berücksichtigt diese Aspekte durch optimierte Schaltflanken und eine interne Schaltungstopologie, die darauf abzielt, Abstrahlungen und Störungen zu minimieren. Durch sorgfältige Auswahl der externen Komponenten, insbesondere der Eingang- und Ausgangskondensatoren sowie der Induktivität, und durch eine fachgerechte Platinenlayoutgestaltung (z.B. durch kurze Signalwege und eine gute Masseführung) kann die EMV-Konformität der Gesamtschaltung weiter verbessert werden. Die fortschrittliche Regelungsschleife des LM 5574 MT trägt ebenfalls dazu bei, transiente Störungen zu unterdrücken und eine stabile, saubere Ausgangsspannung zu gewährleisten, was für die Funktion anderer empfindlicher Komponenten im System unerlässlich ist.
FAQ – Häufig gestellte Fragen zu LM 5574 MT – Step-Down, adj., 6 … 75 V, 1,225 … 40 V, TSSOP-16
Was ist der Hauptunterschied zwischen dem LM 5574 MT und einem einfachen linearen Spannungsregler?
Der Hauptunterschied liegt in der Effizienz und dem Spannungsbereich. Der LM 5574 MT ist ein Schaltregler (Step-Down-Konverter), der Energie durch schnelles Ein- und Ausschalten effizient umwandelt und somit geringere Verluste aufweist. Lineare Regler hingegen dissipieren überschüssige Spannung als Wärme, was bei größeren Spannungsdifferenzen zu erheblichen Effizienzverlusten führt. Der LM 5574 MT kann zudem einen wesentlich größeren Eingangsspannungsbereich verarbeiten.
Welche externen Komponenten werden benötigt, um den LM 5574 MT zu betreiben?
Typischerweise werden für den Betrieb des LM 5574 MT eine geeignete Induktivität, Eingangskondensatoren zur Glättung der Eingangsspannung, Ausgangskondensatoren zur Glättung der Ausgangsspannung und ein Widerstandsnetzwerk zur Einstellung der gewünschten Ausgangsspannung benötigt. Detaillierte Empfehlungen für diese Komponenten finden sich im offiziellen Datenblatt des Herstellers.
Ist der LM 5574 MT für Anwendungen mit hoher Stromaufnahme geeignet?
Ja, der LM 5574 MT ist für Anwendungen mit moderater bis hoher Stromaufnahme ausgelegt. Die genaue maximale Strombelastbarkeit hängt von der Kühlung und der Auswahl der externen Komponenten ab. Das Datenblatt liefert detaillierte Informationen und Auslegungsrichtlinien zur Ermittlung der maximalen Dauerstrombelastbarkeit für verschiedene Szenarien.
Welche Schutzfunktionen sind im LM 5574 MT integriert?
Der LM 5574 MT verfügt über integrierte Schutzfunktionen wie einen Überstromschutz, der den Baustein vor Schäden durch zu hohe Stromflüsse schützt, und einen thermischen Überlastschutz, der den Regler bei Überhitzung abschaltet. Diese Schutzmechanismen erhöhen die Zuverlässigkeit und Langlebigkeit des Bauteils.
Kann die Ausgangsspannung des LM 5574 MT permanent eingestellt werden, oder ist sie nur für temporäre Anwendungen gedacht?
Die Ausgangsspannung des LM 5574 MT ist über ein externes Widerstandsnetzwerk permanent einstellbar. Dies ermöglicht eine feste und stabile Ausgangsspannung für die jeweilige Anwendung. Die Einstellung kann nach der Fertigung der Schaltung durch den Wert der Widerstände festgelegt werden.
Welchen Einfluss hat die Schaltfrequenz auf die Leistung des LM 5574 MT?
Die Schaltfrequenz beeinflusst die Effizienz, die Größe der externen Induktivität und die Ausgangsripplung. Höhere Schaltfrequenzen ermöglichen kleinere Induktivitäten und Kondensatoren, was zu kompakteren Designs führt, können aber zu höheren Schaltverlusten führen. Der LM 5574 MT verwendet eine optimierte Schaltfrequenz, die einen guten Kompromiss zwischen Effizienz, Größe und Leistung bietet.
Ist der LM 5574 MT für den Einsatz in Automotive-Umgebungen geeignet?
Ja, der LM 5574 MT ist aufgrund seines erweiterten Eingangsspannungsbereichs (bis 75V) und seiner robusten Bauweise gut für Automotive-Anwendungen geeignet. Die Fähigkeit, mit den oft schwankenden Spannungen im Bordnetz umzugehen, macht ihn zu einer verlässlichen Wahl für die Stromversorgung verschiedenster Fahrzeugsysteme.
