Präzise Schrittmotorsteuerung für anspruchsvolle Anwendungen: Der LM 5106 MM Treiber-IC
Der LM 5106 MM Treiber-IC ist die optimale Lösung für Entwickler und Ingenieure, die eine präzise und zuverlässige Ansteuerung von Schrittmotoren in kompakten Systemen benötigen. Er adressiert die Herausforderung, hohe Leistungsdichte mit gesteigerter Effizienz und thermischer Managementfähigkeit zu vereinen, was ihn zur idealen Komponente für Automatisierungstechnik, Robotik und industrielle Präzisionsmaschinen macht.
Maximale Leistung in kompakter Bauform: Der Vorteil des LM 5106 MM
Im Gegensatz zu herkömmlichen Treiberlösungen, die oft Kompromisse bei der Leistung oder der Gehäusegröße eingehen, bietet der LM 5106 MM eine herausragende Kombination aus hohem Wirkungsgrad und minimalem Platzbedarf. Die integrierte Architektur reduziert die Anzahl externer Komponenten und vereinfacht das Schaltungsdesign erheblich. Dies führt zu geringeren Systemkosten, einer beschleunigten Entwicklungszeit und ermöglicht die Realisierung von noch kleineren und leistungsfähigeren Geräten. Die fortschrittliche Thermalmanagement-Technologie des Chips sorgt dafür, dass auch unter Volllast eine zuverlässige Funktion gewährleistet ist, ohne dass zusätzliche Kühlmaßnahmen erforderlich werden, was gerade bei platzkritischen Anwendungen ein entscheidender Vorteil ist.
Leistungsmerkmale und technische Exzellenz
Der LM 5106 MM zeichnet sich durch eine Vielzahl von technologischen Fortschritten aus, die ihn zu einer überlegenen Wahl für die Steuerung von Schrittmotoren machen. Seine interne Logik und die präzisen Stromtreiber ermöglichen eine feingranulare Steuerung der Motorströme, was zu einem sanfteren Lauf, reduzierten Vibrationen und einer erhöhten Lebensdauer des Motors führt. Die Fähigkeit, verschiedene Mikroschritt-Modi zu unterstützen, erlaubt eine noch feinere Positionierung, die für anspruchsvolle Kinematiken unerlässlich ist.
- Hohe Stromausgabe pro Phase: Ermöglicht die Ansteuerung leistungsfähiger Schrittmotoren.
- Integrierte Schutzschaltungen: Bietet Schutz vor Überstrom, Überspannung und Übertemperatur, was die Robustheit und Zuverlässigkeit des Gesamtsystems erhöht.
- Energieeffizienz: Durch fortschrittliche Stromsteuerungsalgorithmen wird der Energieverbrauch minimiert, was besonders für batteriebetriebene oder energiebewusste Anwendungen von Bedeutung ist.
- Flexible Ansteuerung: Unterstützt sowohl Vollschritt- als auch Mikroschritt-Modi für höchste Präzision.
- Kompaktes VSSOP-10 Gehäuse: Ideal für platzbeschränkte Anwendungen und ermöglicht eine dichte Bestückung von Leiterplatten.
- Hohe Schaltfrequenzfähigkeit: Ermöglicht schnelle und reaktionsschnelle Motorbewegungen.
Anwendungsgebiete für höchste Präzision
Die Vielseitigkeit und Leistungsfähigkeit des LM 5106 MM prädestinieren ihn für eine breite Palette von industriellen und technologischen Anwendungen, bei denen es auf exakte Bewegungsabläufe ankommt. Seine Robustheit und präzise Steuerung machen ihn zu einer bevorzugten Wahl in Sektoren, in denen Zuverlässigkeit und Effizienz oberste Priorität haben.
- Industrielle Automatisierung: Steuerung von Roboterarmen, Förderbändern und Positioniersystemen in Fertigungslinien.
- Medizintechnik: Präzise Bewegungssteuerung in diagnostischen Geräten, bildgebenden Systemen und chirurgischen Robotern.
- Optische Systeme: Positionierung von Linsen, Spiegeln und Kameras in wissenschaftlichen Instrumenten und Überwachungstechnik.
- 3D-Druck und additive Fertigung: Genaue Steuerung der X-, Y- und Z-Achsen für hochpräzise Druckergebnisse.
- Halbleiterfertigung: Positionierung von Wafern und Werkzeugen in komplexen Produktionsprozessen.
- Kleinrobotik: Ansteuerung von Motoren in mobilen Robotern und autonomen Systemen.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Treiber-IC für Schrittmotoren |
| Modellnummer | LM 5106 MM |

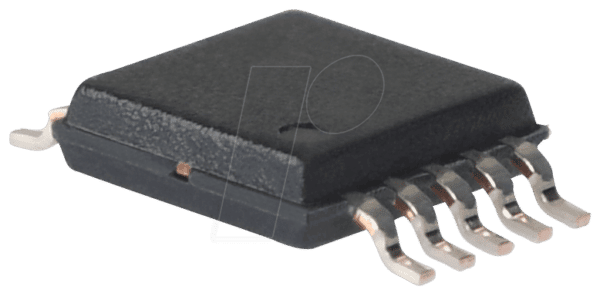

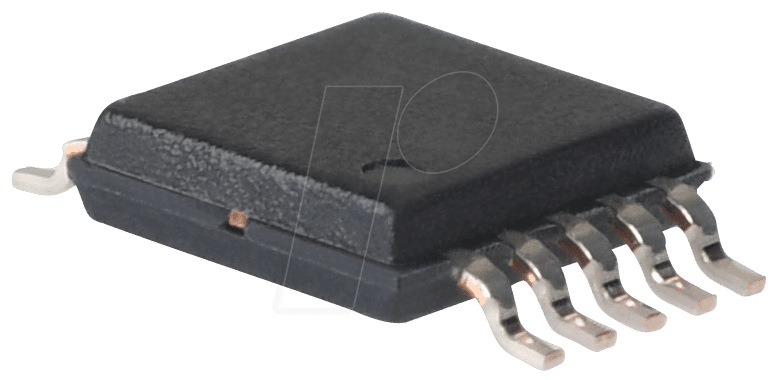

| Gehäuseformat | VSSOP-10 |
| Anzahl der Ausgänge pro H-Brücke | 2 |
| Maximale kontinuierliche Stromausgabe pro Phase (typisch) | Bis zu 1.5 A (abhängig von Kühlung und spezifischer Konfiguration) |
| Versorgungsspannungsbereich (Motor) | Typischerweise 4.5 V bis 36 V, was eine breite Kompatibilität mit verschiedenen Spannungsniveaus ermöglicht. |
| Logikspannungsbereich | Kompatibel mit gängigen Mikrocontroller-Logikpegeln (z.B. 3.3 V und 5 V). |
| Mikroschritt-Auflösung | Unterstützung von bis zu 1/16 oder höherer Mikroschritt-Auflösung für extrem feine Positionierung, was die Glätte und Präzision der Motorsteuerung signifikant erhöht. |
| Integrierte Schutzfunktionen | Umfassender Schutz vor thermischer Überlastung (Thermal Shutdown), Kurzschluss (Short Circuit Protection) und Verpolungssicherung, um die Langlebigkeit des ICs und des angeschlossenen Motors zu gewährleisten. |
| Effizienz | Hoher Wirkungsgrad durch fortschrittliche PWM-Steuerung und optimierte Stromregelung, was zu geringer Wärmeentwicklung und reduzierter Leistungsaufnahme führt. |
FAQ – Häufig gestellte Fragen zu LM 5106 MM – Treiber-IC, für Schrittmotoren, VSSOP-10
Was sind die Hauptvorteile des LM 5106 MM im Vergleich zu älteren Schrittmotortreibern?
Der LM 5106 MM bietet eine überlegene Kombination aus kompakter Bauform, hoher Energieeffizienz und integrierten Schutzschaltungen. Dies ermöglicht kleinere Designs, geringere Betriebskosten und eine erhöhte Zuverlässigkeit, die bei älteren oder einfacheren Treibern oft nicht gegeben ist.
Welche Arten von Schrittmotoren kann der LM 5106 MM ansteuern?
Der LM 5106 MM ist für die Ansteuerung von bipolaren Schrittmotoren konzipiert. Seine flexible Stromsteuerung und die Unterstützung verschiedener Mikroschritt-Modi machen ihn ideal für Motoren, die eine präzise und dynamische Steuerung erfordern.
Wie beeinflusst das VSSOP-10 Gehäuse die Anwendung des LM 5106 MM?
Das VSSOP-10 Gehäuse ist ein sehr kompaktes Oberflächenmontagegehäuse. Dies ist entscheidend für Anwendungen, bei denen der Platz auf der Leiterplatte begrenzt ist, wie z.B. in tragbaren Geräten, medizinischen Instrumenten oder kompakten Robotik-Systemen. Es ermöglicht eine dichte Bestückung.
Sind zusätzliche Kühlmaßnahmen für den LM 5106 MM erforderlich?
Dank seiner integrierten thermischen Management-Technologie und der hohen Energieeffizienz sind für die meisten Standardanwendungen keine zusätzlichen Kühlmaßnahmen wie Kühlkörper erforderlich. Bei extrem hohen Dauerströmen oder ungünstigen thermischen Umgebungsbedingungen kann eine angepasste Leiterplattenkühlung jedoch vorteilhaft sein.
Unterstützt der LM 5106 MM Mikroschritt-Betrieb?
Ja, der LM 5106 MM unterstützt verschiedene Mikroschritt-Auflösungen, was eine deutlich feinere und sanftere Motorbewegung im Vergleich zum reinen Vollschritt-Betrieb ermöglicht. Dies ist essenziell für präzise Positionieraufgaben.
Welche Schutzmechanismen sind im LM 5106 MM integriert?
Der IC verfügt über integrierte Schutzschaltungen gegen Überstrom, Überspannung und thermische Überlastung. Diese Schutzfunktionen minimieren das Risiko von Schäden am Treiber-IC selbst und an den angeschlossenen Komponenten.
Ist der LM 5106 MM mit gängigen Mikrocontrollern kompatibel?
Ja, der LM 5106 MM ist mit gängigen Mikrocontrollern kompatibel, da seine Logikschnittstellen typischerweise mit digitalen Logikpegeln von 3.3 V oder 5 V arbeiten und über einfache Schritt- und Richtungssignale angesteuert werden können.
