LM 5085 MM – Der hochflexible DC-DC Step-Up Konverter für anspruchsvolle Anwendungen
Benötigen Sie eine zuverlässige und präzise Spannungsregelung, die eine breite Palette von Eingangs- und Ausgangsspannungen abdeckt und sich nahtlos in kompakte Designs integriert? Der LM 5085 MM ist die ideale Lösung für Entwickler und Ingenieure, die einen vielseitigen und leistungsstarken Step-Up-Konverter suchen, der stabile und anpassbare Gleichspannungen für unterschiedlichste elektronische Geräte und Systeme liefert.
Maximale Flexibilität und Präzision für Ihre Projekte
Der LM 5085 MM zeichnet sich durch seine außergewöhnliche Flexibilität aus. Mit einem einstellbaren Ausgangsspannungsbereich von 1,25 V bis 75 V und einem Eingangsspannungsbereich von 4,5 V bis 75 V bietet dieser DC-DC-Konverter eine beispiellose Anpassungsfähigkeit für eine Vielzahl von Anwendungen. Egal ob Sie eine Niederspannungsquelle auf eine höhere Spannung bringen müssen oder eine präzise, aber variable Spannungsversorgung für Prototypen benötigen – der LM 5085 MM liefert die benötigte Leistung mit höchster Effizienz.
Überlegene Leistung gegenüber Standardlösungen
Im Gegensatz zu Standard-Step-Up-Konvertern, die oft einen begrenzten Spannungsbereich aufweisen oder ineffizient bei schwankenden Eingangsspannungen arbeiten, bietet der LM 5085 MM eine durchgängig hohe Effizienz über seinen gesamten Betriebsbereich. Die fortschrittliche Topologie und die optimierte Schaltungsarchitektur minimieren Leistungsverluste und reduzieren die Wärmeentwicklung, was ihn zu einer überlegenen Wahl für energieeffiziente und zuverlässige Systeme macht. Die VSSOP-8-Gehäuseform ermöglicht zudem eine einfache Integration in platzkritische Designs.
Schlüsselfunktionen und Vorteile
- Breiter Eingangsspannungsbereich (4,5 V bis 75 V): Ermöglicht den Betrieb aus verschiedenen Energiequellen, von Batterien bis hin zu Netzteilen.
- Einstellbarer Ausgangsspannungsbereich (1,25 V bis 75 V): Bietet maximale Flexibilität für die Anpassung an spezifische Systemanforderungen.
- Hohe Effizienz: Reduziert Energieverluste und Wärmeentwicklung, was zu einer längeren Lebensdauer der Komponenten und geringeren Betriebskosten führt.
- Kompaktes VSSOP-8-Gehäuse: Ideal für Designs mit begrenztem Platzangebot und ermöglicht eine einfache Leiterplattenmontage.
- Integrierte Schutzfunktionen: Bietet Schutz vor Überstrom und Überspannung, um die angeschlossenen Komponenten zu sichern.
- Einfache Implementierung: Die gut dokumentierte Schaltung und die wenigen externen Komponenten erleichtern die Entwicklungszeit.
- Präzise Spannungsregelung: Sorgt für eine stabile und zuverlässige Stromversorgung, die für empfindliche elektronische Schaltungen unerlässlich ist.
Technische Spezifikationen und Anwendungsbereiche
Der LM 5085 MM ist ein hochintegrierter DC-DC-Konverter, der auf einer fortschrittlichen Current-Mode-Regelung basiert. Diese Regelungsmethode ermöglicht eine schnelle Übergangsantwort und eine gute Lastregelung, was für dynamische Systeme von entscheidender Bedeutung ist. Die Möglichkeit, die Ausgangsspannung extern einzustellen, eröffnet eine Fülle von Anwendungsmöglichkeiten. So kann der LM 5085 MM beispielsweise in mobilen Geräten, IoT-Anwendungen, tragbaren medizinischen Geräten, LED-Treibern, Batterieladegeräten und in der Automobilindustrie eingesetzt werden, wo eine flexible und zuverlässige Spannungsversorgung unerlässlich ist.
Die Leistungsfähigkeit des LM 5085 MM im Detail
Die herausragende Leistung des LM 5085 MM resultiert aus einer intelligenten Architektur, die auf Effizienz und Stabilität optimiert ist. Die integrierte Fehlerverstärkerstufe ermöglicht eine präzise Regelung der Ausgangsspannung, während die Current-Mode-Regelung dafür sorgt, dass der Konverter auch bei schnellen Änderungen der Eingangsspannung oder der Last stabil bleibt. Die Möglichkeit, externe Komponenten wie Induktivitäten und Kondensatoren zu wählen, erlaubt eine Feinabstimmung der Leistung auf spezifische Anwendungsanforderungen, wie z.B. die Minimierung von Ripple-Spannungen oder die Maximierung der transienten Reaktion.
Kompaktheit und Integration: Das VSSOP-8-Gehäuse

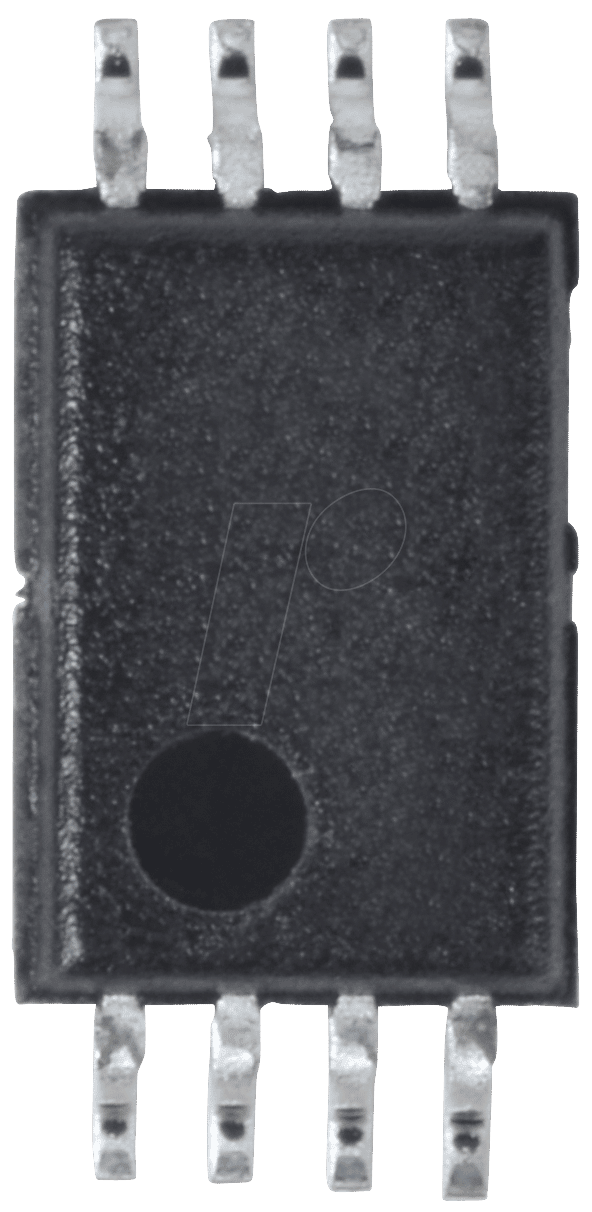

Das VSSOP-8-Gehäuse (Very Small Shrunk Outline Package) ist ein entscheidender Vorteil des LM 5085 MM für moderne Elektronikdesigns. Mit seinen geringen Abmessungen und der niedrigen Profilhöhe ermöglicht es die Entwicklung extrem kompakter Geräte und Platinen. Die gute Wärmeableitung des Gehäuses trägt ebenfalls zur Zuverlässigkeit des Bausteins bei, selbst unter hoher Last.
LM 5085 MM – Einsatzmöglichkeiten im Überblick
Die Vielseitigkeit des LM 5085 MM macht ihn zu einem unverzichtbaren Baustein in zahlreichen Elektronikprojekten:
- Energieversorgungen für mobile Geräte: Von Smartphones und Tablets bis hin zu Laptops und Wearables, wo eine effiziente Wandlung der Akkuspannung erforderlich ist.
- LED-Beleuchtungssysteme: Die präzise und einstellbare Spannung ist ideal, um LEDs mit der optimalen Stromstärke zu versorgen und so Helligkeit und Lebensdauer zu optimieren.
- Industrielle Steuerungen und Sensorik: Zur Stromversorgung von Sensoren, Aktoren und Mikrocontrollern in rauen Umgebungen, wo zuverlässige Spannungswerte kritisch sind.
- Automobilanwendungen: Von Infotainmentsystemen bis hin zur Stromversorgung von Sensoren im Fahrzeug, wo ein breiter Eingangsspannungsbereich und Robustheit gefragt sind.
- Batteriebetriebene Systeme: Zur Maximierung der Laufzeit durch effiziente Wandlung der Batteriespannung, auch wenn diese sich im Laufe der Entladung ändert.
- Prototyping und Laborumgebungen: Zur Erzeugung flexibler und präziser Spannungsversorgungen für die Entwicklung und Erprobung neuer Schaltungen.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Typ | DC-DC Step-Up Konverter (Boost Converter) |
| Hersteller-Modell | LM 5085 MM |
| Eingangsspannungsbereich | 4,5 V bis 75 V |
| Ausgangsspannungsbereich | 1,25 V bis 75 V (einstellbar) |
| Regelungstyp | Current-Mode Control |
| Gehäusetyp | VSSOP-8 |
| Schutzfunktionen | Überstromschutz, Überspannungsschutz (implementiert durch externe Komponenten und Design) |
| Effizienz | Hoch über den gesamten Betriebsbereich (abhängig von externen Komponenten und Last) |
| Anwendung | Vielseitige Spannungsregelung für diverse elektronische Systeme |
FAQ – Häufig gestellte Fragen zu LM 5085 MM – Step-Up, adj., 4,5 … 75 V, 1,25 … 75 V, VSSOP-8
Was ist der Hauptvorteil des LM 5085 MM gegenüber einem einfachen Step-Up-Modul?
Der Hauptvorteil des LM 5085 MM liegt in seiner hohen Flexibilität und Präzision. Während einfache Step-Up-Module oft eine feste Ausgangsspannung oder einen begrenzten Einstellbereich aufweisen, ermöglicht der LM 5085 MM eine sehr feine und weitreichende Einstellung der Ausgangsspannung (1,25 V bis 75 V) bei einem gleichzeitig breiten Eingangsspannungsbereich (4,5 V bis 75 V). Dies macht ihn ideal für Prototypenentwicklung und Anwendungen, die eine anpassbare Spannungsversorgung benötigen.
Welche Art von Induktivität und Kondensatoren werden für den LM 5085 MM empfohlen?
Die Wahl der externen Induktivität und Kondensatoren ist entscheidend für die Leistung und Effizienz des LM 5085 MM. Die Induktivität muss so dimensioniert sein, dass sie den maximalen Strom verkraften kann, ohne in Sättigung zu geraten, und der Wert wird basierend auf der Schaltfrequenz und dem gewünschten Rippelstrom gewählt. Die Ausgangskondensatoren sollten eine niedrige äquivalente Serienresonanzimpedanz (ESR) aufweisen, um Spannungsspitzen und Ripple zu minimieren. Detaillierte Empfehlungen und Berechnungsbeispiele finden sich im Datenblatt des Herstellers.
Kann der LM 5085 MM für Hochleistungsanwendungen eingesetzt werden?
Der LM 5085 MM ist für eine Vielzahl von Anwendungen geeignet, aber seine maximale Stromausgabe hängt von der Kühlung und den externen Komponenten ab. Für sehr hohe Stromanforderungen müssten Sie die thermischen Grenzen und die Strombelastbarkeit der externen Induktivität und der schaltenden Komponenten berücksichtigen. Der Baustein selbst ist ein Regler, der den Stromfluss kontrolliert, aber die Spitzenstrombelastbarkeit wird letztendlich durch das Gesamtdesign bestimmt.
Ist der LM 5085 MM für batteriebetriebene Geräte geeignet?
Ja, der LM 5085 MM ist hervorragend für batteriebetriebene Geräte geeignet. Sein breiter Eingangsspannungsbereich erlaubt es, mit verschiedenen Akkukonfigurationen zu arbeiten, und seine hohe Effizienz minimiert den Energieverbrauch, was zu längeren Laufzeiten der Batterie führt. Die einstellbare Ausgangsspannung ermöglicht es zudem, die Stromversorgung präzise an die Bedürfnisse des Geräts anzupassen.
Welche Schutzmechanismen sind im LM 5085 MM integriert?
Der LM 5085 MM verfügt über integrierte Schutzmechanismen wie einen Überstromschutz. Ein Überspannungsschutz kann durch die Auswahl geeigneter externer Komponenten und durch die Implementierung einer Zenerdiode oder eines Varistors auf der Ausgangsseite realisiert werden, um die angeschlossenen Geräte zusätzlich zu schützen.
Wie wird die Ausgangsspannung des LM 5085 MM eingestellt?
Die Ausgangsspannung des LM 5085 MM wird über einen externen Spannungsteiler eingestellt, der an den FB-Pin (Feedback-Pin) angeschlossen ist. Durch die Auswahl der Widerstände in diesem Spannungsteiler kann die gewünschte Ausgangsspannung präzise eingestellt werden. Die Formel zur Berechnung der Widerstände ist im Datenblatt des Herstellers detailliert beschrieben.
Ist der LM 5085 MM für den Einsatz in Umgebungen mit hohen Temperaturen geeignet?
Der LM 5085 MM ist für den Betrieb in einem breiten Temperaturbereich ausgelegt, wie in seinem Datenblatt spezifiziert. Die tatsächliche Betriebstemperatur hängt jedoch stark von der Effizienz des Gesamtsystems, der Kühlung des Bausteins und der umgebenden Komponenten ab. Bei höheren Strombelastungen ist eine sorgfältige Auslegung der thermischen Eigenschaften unerlässlich, um eine Überhitzung zu vermeiden.
