LM 5022 MM – Präzise Spannungsregelung für anspruchsvolle Elektronikanwendungen
Der LM 5022 MM ist die ultimative Lösung für Ingenieure und Entwickler, die eine hochpräzise und flexible Spannungsregelung benötigen. Wenn Sie eine stabile Ausgangsspannung aus einer variablen Eingangsspannung generieren müssen, ohne Kompromisse bei Effizienz und Zuverlässigkeit einzugehen, dann ist dieser Step-Up-Regler die exzellente Wahl. Er adressiert gezielt die Herausforderungen bei der Stromversorgung von Sensoren, Mikrocontrollern oder anderen empfindlichen Schaltungen, die eine spezifische und konstante Betriebsspannung erfordern.
Die technologische Überlegenheit des LM 5022 MM

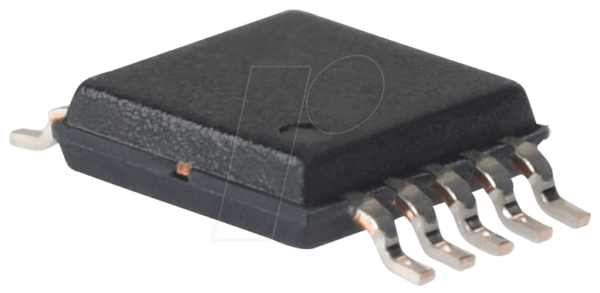

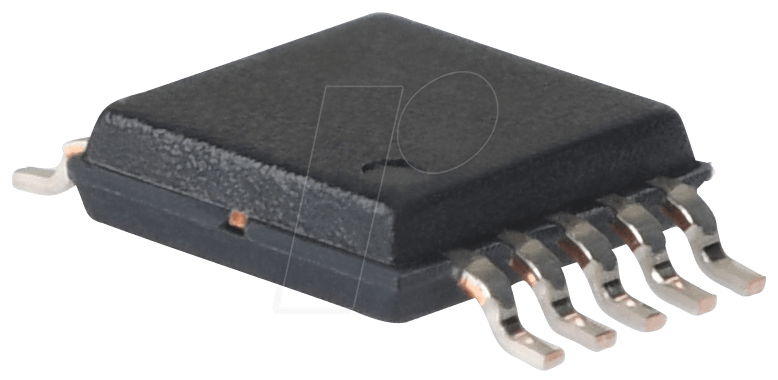

Im Gegensatz zu herkömmlichen Spannungsreglern, die oft eine feste Ausgangsspannung aufweisen oder ineffizient arbeiten, zeichnet sich der LM 5022 MM durch seine adaptive Natur und seine robusten Spezifikationen aus. Die Fähigkeit, den Ausgang von 1,25 V bis 57 V stufenlos einzustellen (adj.), macht ihn zu einem universellen Bauteil für eine breite Palette von Projekten. Die breite Eingangsspannungsspanne von 6 V bis 60 V ermöglicht zudem den Einsatz in Systemen mit unterschiedlichen Stromquellen, von Batterien bis hin zu industriellen Netzteilen. Die VSSOP-10 Gehäuseform sorgt für eine hohe Leistungsdichte und gute thermische Eigenschaften auf der Platine.
Leistungsstarke Merkmale und Vorteile
- Variable Ausgangsspannung: Mit einem einstellbaren Ausgangsbereich von 1,25 V bis 57 V bietet der LM 5022 MM maximale Flexibilität für verschiedenste Schaltungsdesigns. Dies eliminiert die Notwendigkeit, mehrere Regler für unterschiedliche Spannungsanforderungen zu verwenden.
- Hohe Eingangsstromtoleranz: Die Fähigkeit, Eingangsspannungen von 6 V bis 60 V zu verarbeiten, eröffnet breite Anwendungsmöglichkeiten und gewährleistet einen zuverlässigen Betrieb auch unter schwankenden Stromversorgungsbedingungen.
- Integrierte Schritt-Auf-Funktion (Step-Up): Ermöglicht die Erhöhung einer niedrigeren Eingangsspannung auf eine höhere, stabilisierte Ausgangsspannung, was für viele moderne elektronische Geräte unerlässlich ist.
- Hohe Effizienz: Der Regler ist auf maximale Energieeffizienz ausgelegt, minimiert Leistungsverluste und reduziert dadurch die Wärmeentwicklung, was die Lebensdauer der Komponente und des Gesamtsystems verlängert.
- Robuste Bauweise und Gehäuse: Das VSSOP-10 Gehäuse bietet eine gute mechanische Stabilität und eignet sich für Anwendungen, die eine kompakte Bauweise erfordern, ohne dabei Kompromisse bei der Wärmeableitung einzugehen.
- Einstellbarer Strombegrenzungsschutz: Bietet einen zusätzlichen Schutzmechanismus gegen Überlastung und Kurzschlüsse, was die Systemzuverlässigkeit erhöht.
- Soft-Start-Funktion: Reduziert den Einschaltstromstoß, was besonders bei empfindlichen Komponenten vorteilhaft ist und die Belastung der Stromquelle minimiert.
Technische Spezifikationen im Detail
Der LM 5022 MM ist ein hochentwickelter monolithischer integrierter Schaltkreis, der für den Einsatz als hochleistungsfähiger Step-Up (Boost) Spannungsregler konzipiert ist. Seine Kernfunktionalität liegt in der Fähigkeit, eine stabile und präzise Ausgangsspannung zu generieren, die über einen weiten Bereich einstellbar ist. Dies wird durch eine PWM-Regelungsarchitektur (Pulse Width Modulation) erreicht, die eine hohe Effizienz über verschiedene Last- und Eingangsspannungsbedingungen hinweg gewährleistet.
Die interne Schaltung des LM 5022 MM umfasst eine Vielzahl von Schutzfunktionen, darunter Überstromschutz und thermische Abschaltung, die dazu beitragen, die Langlebigkeit und Zuverlässigkeit des Bauteils sowie der angeschlossenen Schaltungen zu gewährleisten. Die präzise Steuerung des Pulsweitenmodulators ermöglicht eine feine Abstimmung der Ausgangsspannung, während die adaptive Frequenzkontrolle die Effizienz optimiert.
Anwendungsgebiete und Einsatzmöglichkeiten
Der LM 5022 MM eignet sich hervorragend für eine Vielzahl von anspruchsvollen Elektronikanwendungen, bei denen eine flexible und effiziente Spannungsregelung entscheidend ist. Dazu gehören:
- Stromversorgung von batteriebetriebenen Geräten: Ermöglicht die optimale Nutzung der Batterieleistung durch Anpassung der Spannung für verschiedene Betriebsmodi.
- LED-Treiber: Die präzise Stromregelung ist essenziell für die gleichmäßige Helligkeit und lange Lebensdauer von Hochleistungs-LEDs.
- USB-Stromversorgungsmodule: Für die Generierung von stabilen 5-V-Ausgängen oder höheren Spannungen für spezifische USB-Anwendungen.
- Automobil-Elektronik: Die breite Eingangsspannungsspanne ist ideal für die schwankenden Spannungen im Bordnetz von Fahrzeugen.
- Industrielle Steuerungssysteme: Zur zuverlässigen Stromversorgung von Sensoren, Aktoren und Steuergeräten.
- Netzteildesigns: Als flexibler Baustein für die Entwicklung von maßgeschneiderten Stromversorgungen.
- Forschung und Entwicklung: Ein unverzichtbares Werkzeug für Prototyping und die Entwicklung neuer elektronischer Schaltungen.
Qualität und Zuverlässigkeit von Lan.de
Bei Lan.de legen wir größten Wert auf die Qualität und Zuverlässigkeit der von uns angebotenen Komponenten. Der LM 5022 MM wird sorgfältig ausgewählt und getestet, um sicherzustellen, dass er den höchsten Industriestandards entspricht. Unsere Expertise im Bereich Elektronik und IT garantiert, dass Sie bei uns nicht nur Produkte, sondern auch fundiertes Wissen und erstklassigen Service erhalten.
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Step-Up (Boost) DC/DC-Wandler |
| Eingangsspannungsbereich | 6 V bis 60 V |
| Ausgangsspannungsbereich | 1,25 V bis 57 V (einstellbar) |
| Gehäuseform | VSSOP-10 |
| Regelungsart | PWM (Pulsweitenmodulation) |
| Schutzfunktionen | Überstromschutz, thermische Abschaltung, Soft-Start |
| Effizienz | Hohe Effizienz über breiten Lastbereich, minimiert Wärmeverluste |
| Anwendungsfokus | Präzise und flexible Stromversorgung in anspruchsvollen Elektronikanwendungen |
| Hersteller-Referenz | LM 5022 MM |
