LM 431 ACM3 – Der präzise und flexible Spannungsregler für anspruchsvolle Elektronikprojekte
Für Entwickler, Ingenieure und Hobbyisten, die eine äußerst stabile und exakt einstellbare Referenzspannung benötigen, bietet der LM 431 ACM3 Spannungsregler eine überlegene Lösung. Dieses Bauteil löst das Problem schwankender oder unpräziser Spannungsversorgungen in komplexen Schaltungen, indem es eine zuverlässige und konfigurierbare Referenzspannung von 2,5 V bis 36 V liefert. Ideal für Anwendungen, bei denen Genauigkeit und Zuverlässigkeit oberste Priorität haben, wie in Stromversorgungen, Messgeräten oder Ladegeräten.
Überlegene Leistung und Flexibilität
Im Vergleich zu herkömmlichen Festspannungsreglern zeichnet sich der LM 431 ACM3 durch seine einstellbare Ausgangsspannung aus, die eine anwendungsspezifische Anpassung ermöglicht. Dies eliminiert die Notwendigkeit mehrerer verschiedener Festspannungsregler und vereinfacht das Schaltungsdesign erheblich. Die integrierte Bandlücke als Referenzquelle und die daraus resultierende hohe Präzision machen ihn zur bevorzugten Wahl für professionelle Anwendungen.
Hervorragende Stabilität und Präzision
Der Kern des LM 431 ACM3 bildet eine präzise Bandlücke, die eine äußerst stabile Referenzspannung über einen weiten Temperaturbereich und unterschiedliche Lastbedingungen gewährleistet. Diese intrinsische Stabilität ist entscheidend für Anwendungen, bei denen selbst geringste Spannungsabweichungen die Funktion beeinträchtigen könnten. Die geringe Temperaturdrift und die hohe Lastregulierung minimieren unerwünschte Effekte und sorgen für reproduzierbare Ergebnisse.
Anwendungsbereiche und Einsatzmöglichkeiten
Der LM 431 ACM3 ist aufgrund seiner Vielseitigkeit und präzisen Leistungsmerkmale in einer breiten Palette von elektronischen Systemen einsetzbar. Seine Fähigkeit, eine einstellbare Ausgangsspannung zu liefern, macht ihn zu einem universellen Baustein für verschiedenste Schaltungen:
- Schaltnetzteile und lineare Stromversorgungen: Als Referenz für die Ausgangsspannungsregelung zur Stabilisierung von Netzteilen.
- Batterieladegeräte: Zur präzisen Überwachung und Steuerung des Ladevorgangs, um die Lebensdauer der Batterie zu optimieren.
- Messinstrumente und Prüfgeräte: Als genaue Referenzquelle für präzise Messungen und Kalibrierungen.
- AC/DC-Wandler: Zur Stabilisierung der Ausgangsspannung in verschiedenen Konfigurationen.
- LED-Treiber: Zur präzisen Einstellung des Betriebsstroms von Hochleistungs-LEDs.
- Programmierbare Stromquellen: Als Kernelement zur Einstellung des gewünschten Stroms oder der Spannung.
- Verzögerungsschaltungen und Zeitgeber: Zur Erzeugung stabiler Zeitbasen.
Technische Spezifikationen und Merkmale

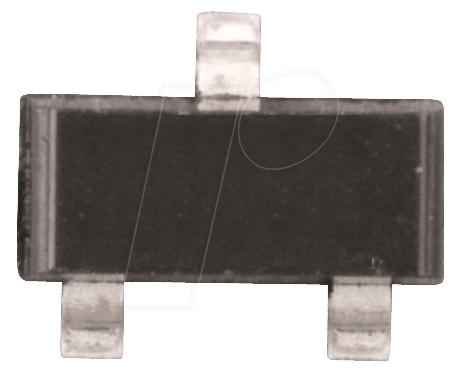

Der LM 431 ACM3 wird im kompakten SOT-23-Gehäuse geliefert, was ihn ideal für den Einsatz in platzbeschränkten Designs macht. Seine Leistung wird durch folgende Schlüsselspezifikationen definiert:
- Referenzspannungsbereich: 2,5 V bis 36 V, was eine hohe Flexibilität bei der Schaltungsgestaltung ermöglicht.
- Ausgangsstrom: Typischerweise bis zu 100 mA, abhängig von der Konfiguration und den externen Bauteilen.
- Dynamischer Ausgangsstrombereich: Erlaubt den Betrieb von sehr geringen bis zu moderaten Lastströmen.
- Hohe Genauigkeit: Typische Referenzspannungsgenauigkeit von ±1%.
- Geringer Temperaturkoeffizient: Maximiert die Stabilität der Ausgangsspannung über einen breiten Temperaturbereich.
- Niedriger Betriebsstrom: Ermöglicht energieeffiziente Designs.
- Schnelle Ansprechzeit: Sorgt für eine rasche Reaktion auf Laständerungen.
- Gehäuse: SOT-23, ein Standardgehäuse für Oberflächenmontage (SMD).
Detaillierte Produkttabelle
| Merkmal | LM 431 ACM3 Spannungsregler |
|---|---|
| Typ | Einstellbarer Spannungsregler (Referenzspannung) |
| Referenzspannung (min.) | 2,5 V |
| Referenzspannung (max.) | 36 V |
| Gehäuse | SOT-23 (Oberflächenmontage) |
| Temperaturkoeffizient (typisch) | Sehr gering (z.B. < 50 ppm/°C je nach Ausführung und externer Beschaltung) – für hohe Stabilität |
| Ausgangsstrom (typisch) | Bis zu 100 mA (effektiv durch externe Komponenten steuerbar) |
| Lastregulierung (typisch) | Sehr gut (wenige Millivolt über den nutzbaren Strom- und Spannungsbereich) |
| Betriebstemperatur | Breiter industrieller Bereich, typischerweise -40°C bis +125°C |
| Besondere Merkmale | Hohe Präzision, gute Langzeitstabilität, geringer dynamischer Ausgangswiderstand, geeignet für negative Spannungsreferenzen durch externe Beschaltung. |
Optimierung für Ihre Schaltung
Der LM 431 ACM3 ermöglicht durch die Verwendung externer Widerstände eine präzise Einstellung der Ausgangsspannung. Die Formel zur Berechnung der Ausgangsspannung lautet:
VREF = VREF,int * (1 + R1/R2)
wobei VREF,int die interne Referenzspannung (typischerweise 2,5 V) und R1 sowie R2 die Widerstände sind, die zwischen dem Ausgangspin (OUT), dem Referenzpin (REF) und der Masse (GND) geschaltet werden. Diese einfache Formel gewährt eine nahezu unbegrenzte Flexibilität bei der Wahl der Zielspannung.
Hohe Zuverlässigkeit im SOT-23 Gehäuse
Das SOT-23-Gehäuse ist ein Standard für Oberflächenmontage-Bauteile und bietet eine ausgezeichnete thermische Leistung sowie mechanische Stabilität. Dies gewährleistet eine zuverlässige Funktion auch unter anspruchsvollen Umgebungsbedingungen. Die geringe Größe ermöglicht die Integration in dicht bestückte Leiterplattenlayouts, was besonders in portablen Geräten oder kompakten Elektronikmodulen von Vorteil ist.
Der Unterschied zu Standardlösungen
Während Standardlösungen oft eine feste Ausgangsspannung bieten und somit eine begrenzte Anpassungsfähigkeit besitzen, ermöglicht der LM 431 ACM3 eine maßgeschneiderte Spannungseinstellung. Dies reduziert die Notwendigkeit, verschiedene Festspannungsregler für unterschiedliche Projektanforderungen vorzuhalten, was Lagerhaltungskosten senkt und den Entwicklungsprozess beschleunigt. Die präzise, bandlückenbasierte Referenz liefert zudem eine überlegene Stabilität gegenüber einfachen Zener-Dioden-Referenzen.
FAQ – Häufig gestellte Fragen zu LM 431 ACM3 – Spannungsregler, einstellbar, 2,5 … 36 V, SOT-23
Welche Anwendungen sind ideal für den LM 431 ACM3?
Der LM 431 ACM3 eignet sich hervorragend für Anwendungen, die eine präzise und einstellbare Spannungsreferenz erfordern. Dazu gehören insbesondere Stromversorgungen, Ladegeräte, Messgeräte, Netzteile für Mikrocontroller, LED-Treiber und Systeme, die eine hohe Spannungsstabilität über einen weiten Temperaturbereich benötigen.
Wie wird die Ausgangsspannung des LM 431 ACM3 eingestellt?
Die Ausgangsspannung wird durch externe Widerstände eingestellt. Typischerweise wird ein Spannungsteiler aus zwei Widerständen zwischen dem Ausgangspin (OUT), dem Referenzpin (REF) und der Masse (GND) verwendet. Die exakte Spannung ergibt sich aus der internen Referenzspannung und dem Verhältnis der beiden Widerstände.
Ist der LM 431 ACM3 für negative Spannungsreferenzen geeignet?
Ja, der LM 431 ACM3 kann auch für negative Spannungsreferenzen konfiguriert werden, indem er entsprechend extern beschaltet wird. Dies erweitert sein Anwendungsspektrum erheblich.
Welchen maximalen Strom kann der LM 431 ACM3 liefern?
Der LM 431 ACM3 ist ein Referenzspannungsregler, kein Leistungstransistor. Er steuert typischerweise die Ausgangsstufe einer Stromversorgung oder eines anderen Regelkreises. Der effektiv nutzbare Strom hängt stark von der externen Beschaltung und den verwendeten Leistungskomponenten ab. Der interne Regelstrom des LM 431 selbst ist jedoch gering.
Was bedeutet „SOT-23“ Gehäuse?
SOT-23 steht für Small Outline Transistor, eine Art von Gehäuse für oberflächenmontierte elektronische Bauteile. Es ist sehr klein und wird direkt auf die Leiterplatte gelötet, was es ideal für platzsparende Designs macht.
Was ist der Unterschied zwischen dem LM 431 und dem LM 431 ACM3?
ACM3 kennzeichnet oft eine spezifische Ausführung oder einen Hersteller, der bestimmte Qualitäts- oder Toleranzmerkmale bietet. Im Kern handelt es sich um den LM 431 Spannungsregler, der für seine hohe Präzision und Einstellbarkeit bekannt ist.
Wie hoch ist die typische Genauigkeit der Referenzspannung?
Die typische Genauigkeit der Referenzspannung des LM 431 liegt bei ±1%. Es gibt auch Präzisionsvarianten mit noch engeren Toleranzen.
