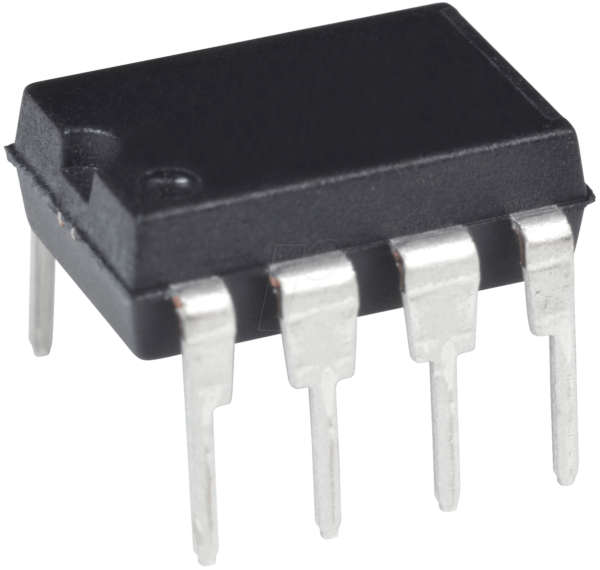

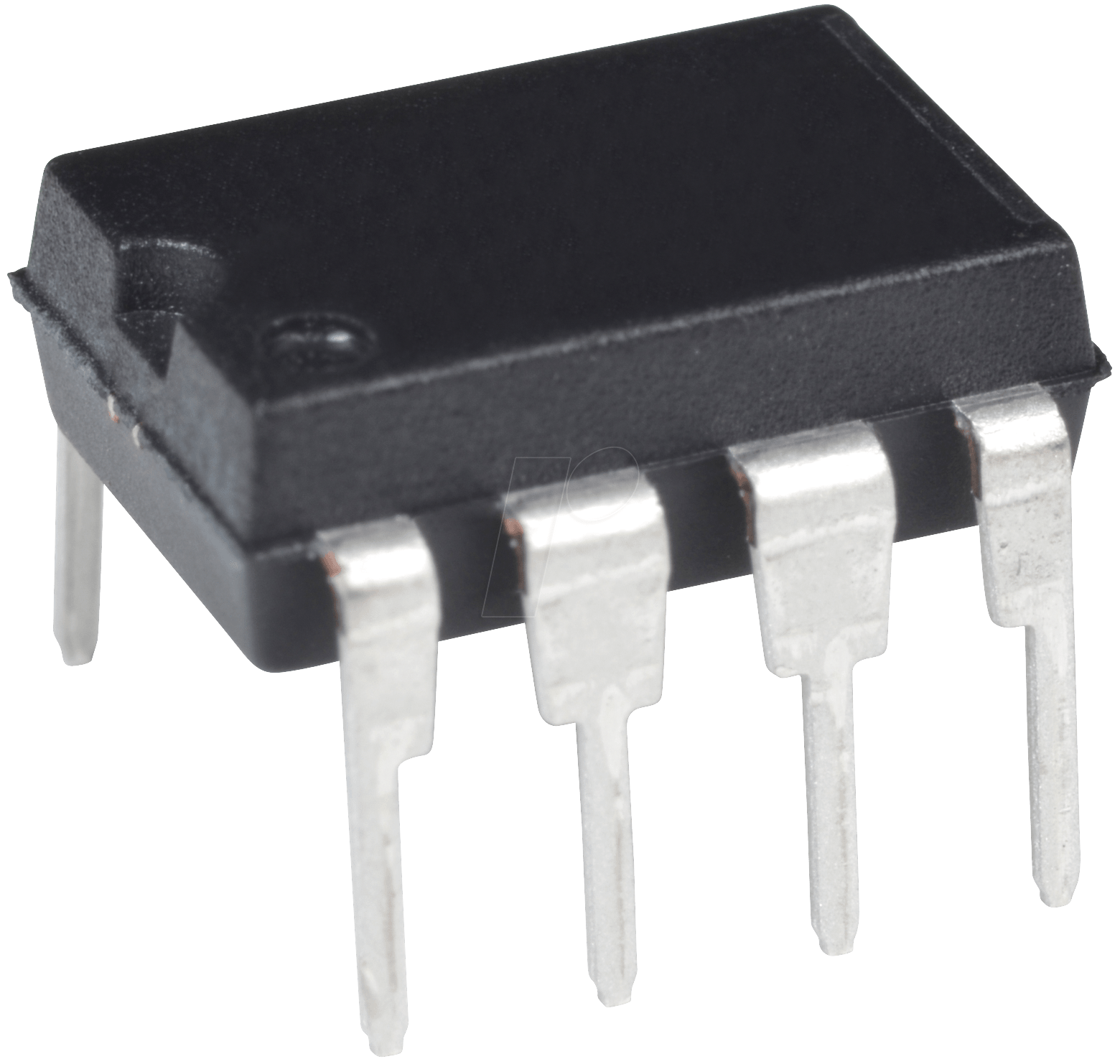

LM 393 DIP – Der Präzisions-Komparator für Ihre anspruchsvollen Schaltungen
Suchen Sie nach einer zuverlässigen Lösung zur Erfassung von Spannungsschwellenwerten oder zur Umsetzung digitaler Logik? Der LM 393 DIP ist ein dualer Komparator, der präzise Spannungsvergleiche ermöglicht und sich ideal für Elektronik-Enthusiasten, Ingenieure und Entwickler eignet, die eine stabile und leistungsfähige Entscheidungsfindung in ihren Projekten benötigen.
Überlegene Leistung und Vielseitigkeit des LM 393 DIP
Im Vergleich zu einfachen Schwellwertschaltern bietet der LM 393 DIP eine deutlich höhere Präzision und Flexibilität. Seine unabhängigen Komparatoren ermöglichen die gleichzeitige Überwachung zweier verschiedener Eingangssignale und die Generierung klar definierter Ausgangssignale basierend auf vordefinierten Spannungsniveaus. Dies macht ihn zu einem unverzichtbaren Baustein für komplexe Steuerungs-, Mess- und Regelungssysteme.
Konzeptionelle Vorteile des LM 393 DIP
Der LM 393 DIP zeichnet sich durch eine Reihe von Merkmalen aus, die ihn zu einer überlegenen Wahl für verschiedenste Anwendungen machen:
- Hohe Präzision bei Spannungsvergleichen: Ermöglicht exakte Schwellwertdetektion, unerlässlich für genaue Messungen und Steuerung.
- Zwei unabhängige Komparatoren: Bietet die Flexibilität, zwei separate Signale parallel zu verarbeiten, was die Schaltungsentwicklung vereinfacht und Platz spart.
- Geringer Stromverbrauch: Ideal für batteriebetriebene oder energieeffiziente Anwendungen, bei denen jedes Milliampere zählt.
- Breiter Versorgungsspannungsbereich: Kompatibel mit einer Vielzahl von Stromversorgungen, was die Integration in bestehende Systeme erleichtert.
- Schnelle Schaltzeiten: Gewährleistet eine zeitnahe Reaktion auf Eingangsänderungen, was für dynamische Systeme von entscheidender Bedeutung ist.
- Open-Collector-Ausgang: Ermöglicht flexible Ausgangsansteuerung und einfache Anbindung an nachfolgende Schaltungsteile oder Mikrocontroller.
- Robustheit und Zuverlässigkeit: Entwickelt für den zuverlässigen Betrieb unter verschiedenen Umgebungsbedingungen.
- Standard DIP-8 Gehäuse: Ermöglicht einfache Montage und Prototypenerstellung auf Standard-Steckplatinen (Breadboards).
Detaillierte Spezifikationen und Technische Merkmale
| Kategorie | Merkmal |
|---|---|
| Funktion | Dualer Spannungsvergleicher (Komparator) |
| Anzahl der Kanäle | 2 (unabhängige Komparatoren) |
| Gehäuseform | DIP-8 (Dual Inline Package) |
| Ausgangstyp | Open-Collector |
| Versorgungsspannungsbereich | Von 2V bis 36V (oder ±1V bis ±18V für symmetrische Versorgung) |
| Hoher Eingangswiderstand | Ermöglicht minimale Belastung der Eingangssignale |
| Geringer Ausgangsleistungsbedarf | Trägt zur Energieeffizienz bei |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C (kann je nach Hersteller leicht variieren) |
| Anwendungen | Spannungsschwellwertdetektoren, Oszillatoren, Zustandsüberwachung, Signalformung, analoge Logikschaltungen, Mikrocontroller-Interfaces |
Einsatzgebiete und Anwendungsbeispiele
Spannungsüberwachung und Schwellwertdetektion
Der LM 393 DIP ist prädestiniert für die Überwachung von Spannungspegeln. Ob Sie eine niedrige Batteriespannung erkennen, einen kritischen Füllstand signalisieren oder eine bestimmte Betriebstemperatur erreichen wollen – der Komparator liefert ein klares digitales Signal, sobald ein definierter Schwellenwert über- oder unterschritten wird. Dies ermöglicht die Implementierung von Warnsystemen, automatischen Abschaltungen oder Start-Stopp-Funktionen in Ihren Schaltungen.
Digitale Logik und Signalaufbereitung
In vielen Projekten müssen analoge Signale in digitale Logikpegel umgewandelt werden. Der LM 393 DIP fungiert hier als leistungsfähiger Analog-Digital-Wandler für spezifische Schwellenwerte. Er kann unsaubere oder langsame analoge Signale in scharfe digitale Übergänge umwandeln, was für die Ansteuerung von Mikrocontrollern, die Erzeugung von Taktsignalen oder die Implementierung von einfachen digitalen Gattern unerlässlich ist.
Oszillatoren und Zeitgeberschaltungen
Durch die Kombination des LM 393 DIP mit einem einfachen RC-Netzwerk lassen sich stabile Oszillatoren und präzise Zeitgeber realisieren. Diese Schaltungen finden Anwendung in der Taktgebererzeugung für Prozessoren, der Erzeugung von Signalfolgen für Steuerungsaufgaben oder der Implementierung von Verzögerungsschaltungen. Die Flexibilität des Open-Collector-Ausgangs erlaubt zudem die einfache Synchronisation mehrerer Oszillatoren oder die Ansteuerung von Logikgattern.
Vergleich von Sensorsignalen
In vielen Sensortechnologien werden physikalische Größen in analoge Spannungssignale umgewandelt. Der LM 393 DIP ermöglicht den direkten Vergleich dieser Sensorsignale mit Referenzspannungen. Dies ist nützlich für die Implementierung von Schließer- und Öffnerkontakten, die Überwachung von Drucksensoren, Temperatursensoren oder Lichtsensoren, um bei Erreichen bestimmter Umgebungsbedingungen Aktionen auszulösen.
Praktische Überlegungen bei der Verwendung des LM 393 DIP
Die Anwendung des LM 393 DIP erfordert einige grundlegende Kenntnisse der Schaltungstechnik. Die Open-Collector-Ausgänge benötigen einen externen Pull-up-Widerstand, um einen definierten HIGH-Pegel zu erzeugen, wenn der Ausgang nicht aktiv ist. Die Wahl des richtigen Pull-up-Widerstands hängt von der Versorgungsspannung und den Anforderungen der nachfolgenden Schaltung ab. Zudem ist es ratsam, die Eingangssignale mit geeigneten Entkopplungskondensatoren zu versehen, um Rauschen zu minimieren und die Stabilität der Schaltung zu gewährleisten.
FAQ – Häufig gestellte Fragen zu LM 393 DIP – Komparator, 2-fach, DIP-8
Was ist ein Komparator und wie funktioniert der LM 393 DIP?
Ein Komparator ist eine elektronische Schaltung, die zwei Eingangspannungen vergleicht und ein Ausgangssignal erzeugt, das den Unterschied dieser Spannungen widerspiegelt. Der LM 393 DIP verfügt über zwei unabhängige Komparatoren. Wenn die Spannung am nicht-invertierenden Eingang höher ist als am invertierenden Eingang, geht der Ausgang in einen definierten Zustand (oft LOW, wenn Pull-up vorhanden). Ist die Spannung am invertierenden Eingang höher, verhält sich der Ausgang anders (oft HIGH, wenn Pull-up vorhanden).
Was bedeutet „Open-Collector-Ausgang“ und welche Vorteile bietet er?
Ein Open-Collector-Ausgang bedeutet, dass der Ausgangstransistor des Komparators nur die Verbindung zur Masse (LOW) herstellen kann. Um einen HIGH-Pegel zu erzeugen, wird ein externer Pull-up-Widerstand benötigt, der die Ausgangsleitung mit der positiven Versorgungsspannung verbindet. Dieser Ausgangstyp bietet Flexibilität, da er die Ansteuerung verschiedener Lasten ermöglicht und die direkte Verknüpfung mehrerer Open-Collector-Ausgänge (mit entsprechenden Pull-up-Widerständen) zu einer Draht-UND-Verknüpfung (Wire-AND) erlaubt.
Kann ich den LM 393 DIP mit verschiedenen Spannungspegeln verwenden?
Ja, der LM 393 DIP ist sehr flexibel und kann mit einer breiten Palette von Versorgungsspannungen betrieben werden, typischerweise von 2V bis 36V. Dies macht ihn kompatibel mit vielen verschiedenen elektronischen Systemen und ermöglicht den Einsatz sowohl in Niedervolt- als auch in höheren Spannungsumgebungen. Achten Sie jedoch darauf, die Spezifikationen des jeweiligen Herstellers zu prüfen.
Welche Art von Schwellenwerten kann der LM 393 DIP erkennen?
Der LM 393 DIP kann jeden beliebigen Schwellenwert erkennen, der durch die beiden Eingangssignale definiert wird. Sie können die Referenzspannung (oft am invertierenden Eingang angelegt) so einstellen, dass der Komparator bei jeder gewünschten Spannungsschwelle umschaltet. Dies erlaubt die Implementierung von sehr spezifischen Erkennungslogiken für Ihre Anwendung.
Ist der LM 393 DIP für Prototyping-Zwecke geeignet?
Absolut. Das DIP-8-Gehäuse ist ideal für die einfache Montage auf Standard-Steckplatinen (Breadboards) und Perfboards. Die klare Pinbelegung und die robusten Anschlüsse machen ihn zu einem beliebten Baustein für Hobbyisten und Entwickler, die schnell und unkompliziert Prototypen erstellen möchten.
Was muss ich beachten, wenn ich den LM 393 DIP an einen Mikrocontroller anschließe?
Wenn Sie den LM 393 DIP an einen Mikrocontroller anschließen, stellen Sie sicher, dass die Ausgangsspannung des Komparators (nach Berücksichtigung des Pull-up-Widerstands) mit den Eingangspegelanforderungen des Mikrocontrollers kompatibel ist. Oftmals sind zusätzliche Pegelwandler oder Spannungsteiler notwendig, falls die Ausgangsspannung des Komparators die maximal zulässige Eingangsspannung des Mikrocontrollers überschreiten würde.
Wie unterscheidet sich der LM 393 DIP von einem Operationsverstärker (Op-Amp) in Komparator-Schaltung?
Obwohl Operationsverstärker in Komparator-Schaltungen eingesetzt werden können, sind dedizierte Komparatoren wie der LM 393 DIP oft besser geeignet. Sie sind speziell für schnelle Vergleiche und schnelle Schaltzeiten optimiert und bieten oft eine höhere Robustheit gegenüber unsicheren Eingangsbedingungen. Zudem sind ihre Ausgangsstufen und Charakteristiken stärker auf die Funktion eines Komparators abgestimmt als die eines Standard-Operationsverstärkers.
