LM 3914 DIL – Ihr Präzisionsdisplay-Treiber für Anspruchsvolle Projekte
Für Entwickler und Technikbegeisterte, die exakte visuelle Anzeigen für Messwerte oder Pegel benötigen, bietet der LM 3914 DIL einen entscheidenden Vorteil gegenüber unpräzisen oder komplexeren Lösungen. Dieses integrierte Schaltungsdesign ermöglicht die Erstellung von skalierbaren und leicht ablesbaren LED-Anzeigen, die von einfachen Pegelmessern bis hin zu komplexen grafischen Darstellungen reichen.
Überlegene Display-Steuerung mit Konstantstromregelung
Der LM 3914 DIL zeichnet sich durch seine integrierte Konstantstromregelung aus. Diese Eigenschaft ist essenziell, da sie sicherstellt, dass jede einzelne LED in der Anzeige mit demselben Strom versorgt wird. Dies garantiert eine gleichmäßige Helligkeit über alle Leuchtpunkte hinweg, unabhängig von Schwankungen in der Versorgungsspannung oder den Unterschieden zwischen einzelnen LEDs. Standardlösungen, die auf einfache Widerstandsnetzwerke setzen, leiden oft unter Helligkeitsunterschieden, was die Ablesbarkeit und die professionelle Anmutung beeinträchtigt.
Schlüsselfunktionen und Vorteile des LM 3914 DIL
- Präzise Pegelanzeige: Mit 10 Ausgängen kann der LM 3914 DIL Spannungspegel in 10 diskreten Schritten darstellen, entweder als Punkt- oder Balkenanzeige. Dies ermöglicht eine feingranulare visuelle Rückmeldung.
- Integrierte Konstantstromquelle: Die automatische Stromregelung für die LEDs eliminiert die Notwendigkeit externer Stromquellen und komplexer Ansteuerungsschaltungen, was Design und Aufbau vereinfacht.
- Erweiterbare Skalierbarkeit: Mehrere LM 3914 DIL-Chips können einfach miteinander verbunden werden, um Anzeigen mit mehr als 10 Stufen zu realisieren und so komplexere Messbereiche abzudecken.
- Breiter Eingangsspannungsbereich: Die Schaltung ist für einen weiten Bereich von Eingangsspannungen ausgelegt, was ihre Flexibilität in verschiedenen Applikationen erhöht.
- Modi für Punkt- und Balkenanzeige: Die flexible Konfiguration erlaubt die Wahl zwischen einer einzelnen leuchtenden LED (Punktanzeige) oder einer Kaskade von leuchtenden LEDs, die einen Balken bilden (Balkenanzeige).
- Geringer Stromverbrauch: Der integrierte Aufbau sorgt für eine effiziente Energieverwaltung, was besonders in batteriebetriebenen Geräten von Vorteil ist.
- Robustheit und Zuverlässigkeit: Als etablierter integrierter Schaltkreis bietet der LM 3914 DIL eine hohe Zuverlässigkeit für Dauerbetrieb und anspruchsvolle Umgebungen.
Technische Spezifikationen im Detail
Der LM 3914 DIL ist ein IC (Integrated Circuit), der speziell für die Ansteuerung von LED-Anzeigen entwickelt wurde. Er verarbeitet eine Eingangsspannung und wandelt diese in die Ansteuerung von bis zu 10 separaten Ausgängen um, die jeweils eine LED steuern. Die Besonderheit liegt in der Implementierung einer präzisen Konstantstromquelle pro Ausgang, was eine gleichmäßige Helligkeit aller LEDs gewährleistet. Dies unterscheidet ihn grundlegend von einfacheren Spannungs-zu-Strom-Wandlern, bei denen die Helligkeit der LEDs stark von der jeweiligen Spannung abhängen kann.
Die Betriebsspannung des LM 3914 DIL ist bemerkenswert flexibel. Er kann mit Spannungen ab 3 Volt bis zu 25 Volt betrieben werden, was eine breite Palette von Stromversorgungsoptionen ermöglicht. Die Stromaufnahme der einzelnen LEDs kann extern über einen Widerstand eingestellt werden, was eine Anpassung an verschiedene LED-Typen und gewünschte Helligkeitsniveaus erlaubt. Die interne Struktur nutzt einen Kaskodenschaltkreis mit Präzisionswiderständen, um die verschiedenen Spannungsschwellen für die 10 Ausgänge zu definieren.
Einsatzmöglichkeiten: Wo der LM 3914 DIL seine Stärken ausspielt
Die Anwendungsbereiche für den LM 3914 DIL sind vielfältig und reichen von einfachen Indikatoren bis hin zu komplexen Messinstrumenten. In der Audio-Technik wird er häufig für VU-Meter (Volume Unit Meter) oder Spektrumanalysatoren eingesetzt, um Musikpegel oder Frequenzverteilungen visuell darzustellen. In der Messtechnik dient er als präziser Spannungsanzeiger, beispielsweise zur Überwachung von Batterieladezuständen, Stromversorgungen oder als Indikator für Sensorensignale.
Auch im Bereich der Automatisierungstechnik und im DIY-Elektronikbau findet der LM 3914 DIL großen Anklang. Projekte wie ein detaillierter Ladezustandsindikator für Li-Ion-Akkus, ein einfacher Reichweitenanzeiger für Funksysteme oder die Visualisierung von Temperatur- und Feuchtigkeitsmesswerten profitieren von der präzisen und klaren Darstellung, die der Chip ermöglicht.
Die Möglichkeit, mehrere LM 3914 DIL-Chips zu kaskadieren, eröffnet zusätzliche Potenziale. So können beispielsweise Anzeigen mit 20, 30 oder mehr Stufen realisiert werden, was die Auflösung und Detailtiefe der angezeigten Informationen erheblich steigert. Dies ist insbesondere für Anwendungen relevant, bei denen feine Abstufungen und genaue Ablesungen unerlässlich sind.
Konstruktionsmerkmale und Materialbeschaffenheit
| Merkmal | Beschreibung |
|---|---|

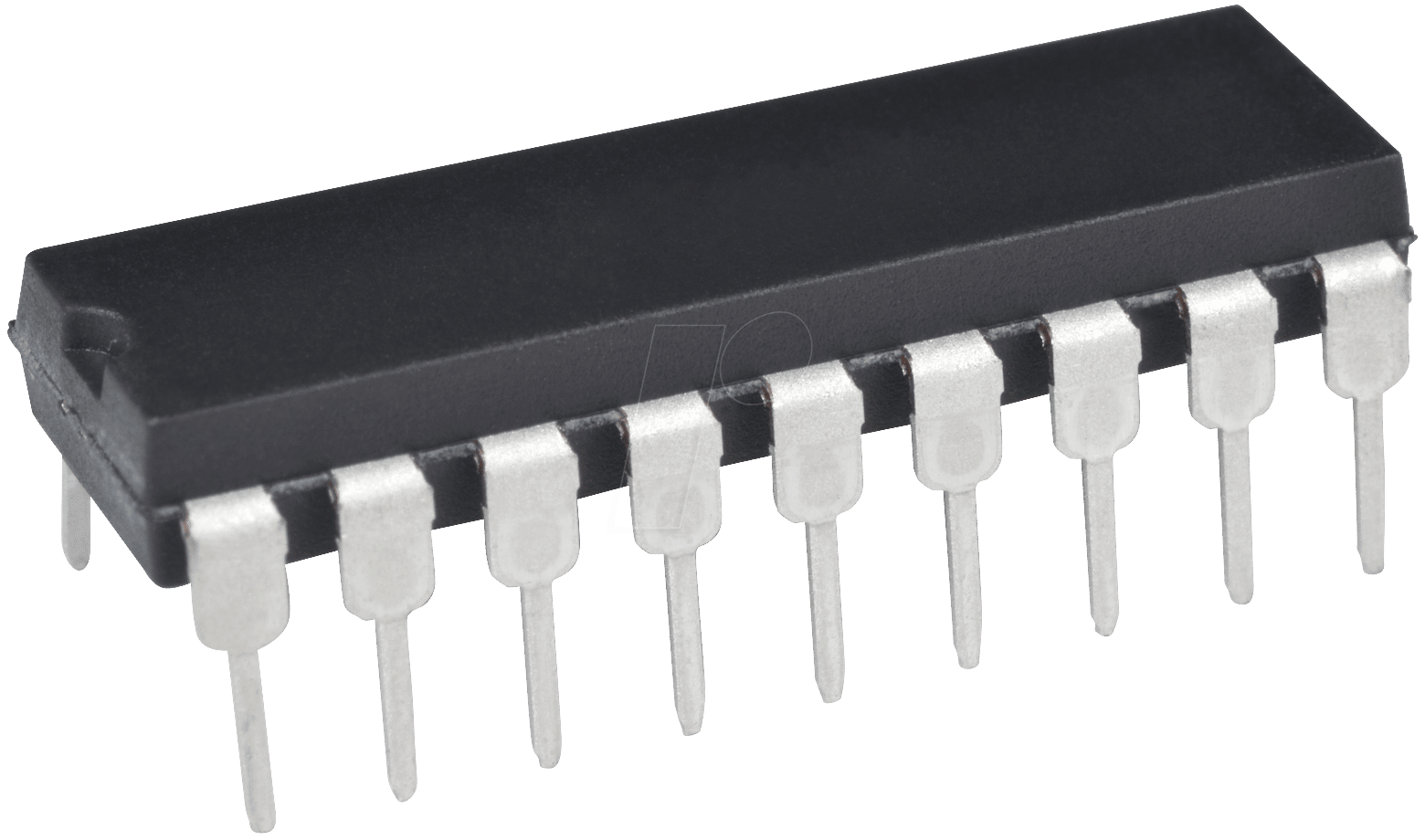

| Gehäuseform | DIL-18 (Dual In-line Package mit 18 Pins) |
| Gehäusematerial | Standard-Kunststoff (z.B. Epoxidharz-basiert) für Isolierung und mechanischen Schutz |
| Anzahl der Ausgänge | 10 diskrete LED-Ansteuerungen |
| Integrierte Funktionen | Konstantstromregler, Pegeldetektor, Spannungsreferenz, Spannungs-zu-Strom-Wandler |
| Betriebsspannung | Flexibel von ca. 3V bis 25V |
| Anzeigemodi | Umschaltbar zwischen Punkt- und Balkenanzeige |
| Kalibrierung | Einstellbar über externen Widerstand für LED-Strom und Referenzspannung |
| Umgebungsbedingungen | Geeignet für den Einsatz in Standard-Elektronik-Umgebungen; Betriebstemperaturbereich beachten (typischerweise -40°C bis +85°C, siehe Datenblatt) |
Präzision durch Konstantstrom: Ein entscheidender Vorteil
Die Konstantstromregelung im LM 3914 DIL ist ein Kernmerkmal, das ihn von vielen einfacheren Pegelanzeigen unterscheidet. Anstatt die LEDs direkt mit einer variablen Spannung zu versorgen, was zu Helligkeitsunterschieden aufgrund von Toleranzen der LEDs und Spannungsschwankungen führen kann, liefert der LM 3914 DIL einen konstanten Strom an jede einzelne LED. Dies führt zu einer gleichmäßigen und konsistenten Helligkeit über alle 10 Anzeigeoptionen hinweg. Diese Präzision ist für professionelle Instrumente und anspruchsvolle Anwendungen unerlässlich, wo eine exakte visuelle Darstellung von Messwerten und Pegeln gefordert ist.
FAQ – Häufig gestellte Fragen zu LM 3914 DIL – Display-Treiber, Konstantstromregler, DIL-18
Kann ich den LM 3914 DIL mit jeder Art von LEDs verwenden?
Ja, der LM 3914 DIL ist für die Ansteuerung verschiedenster Leuchtdioden (LEDs) ausgelegt. Der Strom, der an die LEDs geliefert wird, kann über einen externen Widerstand präzise eingestellt werden, um sicherzustellen, dass die Helligkeit und der Stromverbrauch für die spezifischen LEDs optimiert sind. Dies ermöglicht die Verwendung von LEDs unterschiedlicher Farben und Helligkeitsklassen.
Wie kann ich die Anzeige mit mehreren LM 3914 DIL-Chips erweitern?
Der LM 3914 DIL verfügt über eine „Cascade“-Funktion, die es ermöglicht, mehrere Chips miteinander zu verbinden. Der Ausgang eines LM 3914 DIL kann als Steuereingang für einen weiteren Chip dienen. Auf diese Weise kann die Anzahl der Anzeigestufen über die 10 integrierten hinaus erweitert werden, um komplexere Messbereiche mit höherer Auflösung darzustellen.
Was bedeutet der DIL-18 Anschluss?
DIL steht für Dual In-line Package. Das bedeutet, dass der Chip zwei parallele Reihen von Anschlussstiften hat. Die Zahl 18 gibt an, dass der LM 3914 DIL insgesamt 18 solcher Pins besitzt. Diese Bauform ist für die Montage auf Steckplatinen (Breadboards) oder für die Durchsteckmontage auf Leiterplatten (Through-Hole Technology) optimiert und erleichtert die Verdrahtung.
Ist der LM 3914 DIL für analoge oder digitale Signale geeignet?
Der LM 3914 DIL ist primär für die Verarbeitung und Anzeige von analogen Spannungssignalen konzipiert. Er vergleicht die Eingangsspannung mit internen Referenzpegeln und steuert entsprechend die LED-Ausgänge an. Er kann jedoch auch mit digitalen Signalen verwendet werden, wenn diese zuvor in eine analoge Spannung umgewandelt wurden.
Wie stelle ich die maximale Helligkeit der LEDs ein?
Die maximale Helligkeit der LEDs wird durch die Einstellung des Konstantstroms über einen externen Widerstand (typischerweise als R_SET bezeichnet) bestimmt. Ein niedrigerer Widerstandswert führt zu einem höheren Strom und damit zu einer helleren LED, während ein höherer Wert den Strom reduziert. Der genaue Wert des Widerstands hängt von den Spezifikationen der verwendeten LEDs ab und wird im Datenblatt des LM 3914 detailliert beschrieben.
Welche Art von Stromversorgung benötige ich für den LM 3914 DIL?
Der LM 3914 DIL ist sehr flexibel bezüglich der Stromversorgung und kann mit Gleichspannungen (DC) im Bereich von ca. 3 Volt bis 25 Volt betrieben werden. Die genauen Anforderungen und die Auswahl der Stromversorgung hängen vom spezifischen Projekt und der gewünschten Helligkeit der LEDs ab. Es ist ratsam, die Spannungsversorgung so zu wählen, dass sie innerhalb des maximal zulässigen Bereichs liegt und genügend Strom für alle angesteuerten LEDs liefern kann.
Ist der LM 3914 DIL für den Einsatz in rauen Umgebungen geeignet?
Der LM 3914 DIL ist ein Halbleiterbauelement, das für den Einsatz in Standardelektronik-Umgebungen konzipiert ist. Während er robust ist, ist er nicht explizit für extrem raue Umgebungen wie hohe Luftfeuchtigkeit, starke Vibrationen oder extreme Temperaturen ausgelegt, sofern diese nicht durch eine geeignete Gehäusekonstruktion und Umgebungsanpassung kompensiert werden. Die spezifischen Betriebstemperaturbereiche sind im Datenblatt des Herstellers angegeben.
