LM 3409 MY – Der Hochleistungs-PFET-Abwärtsregler für anspruchsvolle Stromversorgungsanwendungen
Sie benötigen eine zuverlässige und effiziente Lösung zur Spannungsregelung in Ihren elektronischen Geräten, die weit über herkömmliche DC-DC-Wandler hinausgeht? Der LM 3409 MY PFET-Abwärtsregler wurde speziell entwickelt, um präzise und stabile Ausgangsspannungen bei gleichzeitig hoher Strombelastbarkeit zu liefern. Ideal für Ingenieure und Entwickler in den Bereichen Automotive, Industrieautomation, LED-Treiber und Konsumerelektronik, wo Effizienz, Zuverlässigkeit und ein breiter Eingangsspannungsbereich entscheidend sind.
Überlegene Leistung und Effizienz: Das PFET-Design
Im Gegensatz zu Standard-N-Kanal-MOSFET-basierten Abwärtsreglern nutzt der LM 3409 MY einen P-Kanal-MOSFET (PFET) als Hauptschalter. Dieses Design bietet signifikante Vorteile, insbesondere bei der Realisierung von Abwärtswandlern mit niedriger Ausgangsspannung oder wenn eine hohe Effizienz über einen weiten Lastbereich gefordert ist. Der PFET-Schalter ermöglicht eine einfachere Ansteuerung und reduziert die Verluste im Schalterelement, was zu einer insgesamt gesteigerten Energieeffizienz führt. Dies ist besonders relevant für batteriebetriebene Geräte oder Anwendungen, bei denen Wärmeentwicklung minimiert werden muss.
Anwendungsbereiche und Leistungsspektrum
Der LM 3409 MY ist ein äußerst vielseitiger Abwärtsregler, der sich durch seinen breiten Eingangsspannungsbereich von 6,0 bis 42 V auszeichnet. Diese Flexibilität ermöglicht den Einsatz in verschiedensten Szenarien, von 12-V- und 24-V-Systemen bis hin zu anspruchsvolleren Anwendungen mit höheren Eingangsspannungen. Mit einer maximalen Ausgangsstromkapazität von 5 A ist er bestens geeignet für leistungsintensive Applikationen.
- LED-Treiber: Erzeugung präziser Konstantstromquellen für Hochleistungs-LEDs in Beleuchtungssystemen, Display-Hintergrundbeleuchtungen oder Spezialbeleuchtungen.
- Automotive-Anwendungen: Zuverlässige Stromversorgung für verschiedene Bordnetze, Infotainmentsysteme, Beleuchtungssteuerungen und Sensoren, auch unter schwankenden Spannungsbedingungen.
- Industrielle Stromversorgungen: Robustheit und Effizienz für Steuerungsgeräte, Sensorik, Aktoren und Kommunikationsschnittstellen in industriellen Umgebungen.
- Batteriebetriebene Systeme: Maximierung der Batterielaufzeit durch hohe Effizienz des Spannungsreglers.
- Allgemeine Spannungsregelung: Flexible Lösung für eine Vielzahl von kundenspezifischen Stromversorgungsdesigns.
Technische Kernmerkmale und Vorteile
Der LM 3409 MY vereint fortschrittliche Technologie mit bewährter Zuverlässigkeit. Seine interne Architektur und die hochwertigen Komponenten gewährleisten eine präzise Regelung und eine hohe Leistungsdichte.
- Hohe Effizienz: Durch das PFET-Design und optimierte Schaltalgorithmen werden Spitzenwirkungsgrade erreicht, was Energieverluste minimiert und die Wärmeentwicklung reduziert.
- Breiter Eingangsspannungsbereich: Von 6,0 V bis 42 V ist eine flexible Anpassung an verschiedene Stromquellen möglich.
- Hohe Ausgangsstromkapazität: Bis zu 5 A ermöglichen die Versorgung anspruchsvoller Lasten.
- Integrierte Schutzfunktionen: Überstromschutz und thermische Abschaltung sorgen für die Langlebigkeit des Bauteils und der angeschlossenen Schaltung.

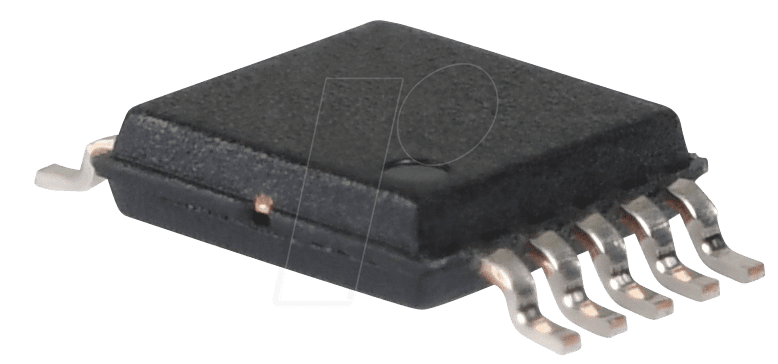

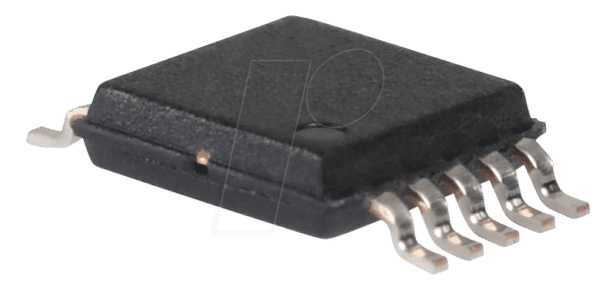

- Kompakte Bauform: Das MSOP-10-Gehäuse ermöglicht eine platzsparende Integration auf Leiterplatten.
- Einfache Anwendung: Geringe Anzahl externer Komponenten erforderlich, was die Designkomplexität und die Stückkosten reduziert.
- Präzise Regelung: Liefert eine stabile und saubere Ausgangsspannung auch bei Last- und Eingangsspannungsschwankungen.
Produkt-Spezifikationen im Detail
Um Ihnen einen klaren Überblick über die Leistungsfähigkeit des LM 3409 MY zu geben, haben wir die wichtigsten technischen Parameter in der folgenden Tabelle zusammengefasst:
| Merkmal | Spezifikation |
|---|---|
| Typ | PFET-Abwärtsregler (Buck Converter) |
| Eingangsspannungsbereich | 6,0 V bis 42 V |
| Maximale Ausgangsstromstärke | 5 A |
| Schaltfrequenz | Festfrequent (typischerweise im Bereich von mehreren hundert kHz, optimiert für Effizienz und Bauteilgröße) |
| Gehäuse | MSOP-10 (Mini-Small Outline Package, 10 Pins) |
| Regelgenauigkeit | Hochpräzise Spannungsregelung für konsistente Ausgangswerte. Die genaue Toleranz hängt von der spezifischen Konfiguration und externen Komponenten ab, bietet aber eine deutliche Verbesserung gegenüber generischen Lösungen. |
| Wirkungsgrad | Exzellente Effizienz über einen weiten Lastbereich, insbesondere durch das PFET-Schalterdesign und optimierte interne Schaltalgorithmen. |
| Schutzfunktionen | Integrierter Überstromschutz (OCP) und thermische Abschaltung (TSD) für erhöhte Systemzuverlässigkeit. |
| Referenzspannung | Intern oder extern konfigurierbar, ermöglicht präzise Einstellung der Ausgangsspannung. |
| Hersteller | Namhafter Halbleiterhersteller (wie Texas Instruments) |
Optimierung für moderne elektronische Systeme
Der LM 3409 MY ist nicht nur ein einzelnes Bauteil, sondern eine Schlüsselkomponente, die die Grundlage für leistungsfähige und effiziente Stromversorgungsdesigns bildet. Die Entscheidung für einen PFET-Abwärtsregler wie den LM 3409 MY bedeutet, sich für eine Technologie zu entscheiden, die geringere Verlustleistung, geringere EMI (elektromagnetische Interferenzen) und oft einfachere Schaltungsdesigns ermöglicht, verglichen mit herkömmlichen N-Kanal-Buck-Konvertern, insbesondere bei niedrigen Ausgangsspannungen. Die MSOP-10-Bauform ist zudem ideal für moderne Leiterplattendesigns, die auf Miniaturisierung abzielen, ohne Kompromisse bei der Leistung einzugehen.
Häufig gestellte Fragen (FAQ) zum LM 3409 MY – PFET-Abwärtsregler
Was ist der Hauptvorteil eines PFET-Abwärtsreglers gegenüber einem NFET-basierten Regler?
Der Hauptvorteil eines PFET-Abwärtsreglers wie dem LM 3409 MY liegt oft in der einfacheren Ansteuerung des Schalters und potenziell geringeren Schaltverlusten, insbesondere bei niedrigen Ausgangsspannungen oder wenn die Eingangsspannung deutlich höher als die Ausgangsspannung ist. Dies kann zu einer höheren Gesamteffizienz und geringeren Wärmeentwicklung führen.
Welche Arten von Lasten kann der LM 3409 MY zuverlässig versorgen?
Der LM 3409 MY kann eine Vielzahl von Lasten versorgen, darunter LED-Arrays, Sensoren, Mikrocontroller, Kommunikationsmodule und Motortreiber, solange die Summe des Strombedarfs die maximale Stromkapazität von 5 A nicht überschreitet und die Spannungsanforderungen erfüllt sind.
Ist der LM 3409 MY für Automotive-Anwendungen geeignet?
Ja, der LM 3409 MY ist mit seinem breiten Eingangsspannungsbereich von 6,0 V bis 42 V und seiner robusten Bauweise ideal für Automotive-Anwendungen geeignet, da er Schwankungen im Bordnetz (typischerweise 12 V oder 24 V) gut tolerieren kann und zuverlässig arbeitet.
Wie wird die Ausgangsspannung des LM 3409 MY eingestellt?
Die Ausgangsspannung wird typischerweise durch die Auswahl eines externen Widerstands in einem Spannungsfeedback-Netzwerk eingestellt. Die genauen Details sind dem Datenblatt des Herstellers zu entnehmen, aber das Prinzip basiert auf der Regelung der internen Referenzspannung.
Benötigt der LM 3409 MY viele externe Komponenten?
Der LM 3409 MY ist für eine einfache Implementierung konzipiert und benötigt eine relativ geringe Anzahl externer Komponenten wie Induktivitäten, Kondensatoren und gegebenenfalls einen Rückkopplungswiderstand. Dies reduziert die Komplexität des Schaltungsdesigns und die benötigte Leiterplattenfläche.
Welche Schutzmechanismen sind im LM 3409 MY integriert?
Der LM 3409 MY verfügt über integrierte Schutzmechanismen wie einen Überstromschutz (OCP), der die Komponente und die Last vor Schäden durch zu hohe Ströme schützt, und eine thermische Abschaltung (TSD), die die Komponente bei Überhitzung abschaltet, um irreversible Schäden zu verhindern.
Ist der LM 3409 MY für Anwendungen mit hoher Schaltfrequenz geeignet?
Der LM 3409 MY arbeitet mit einer festen Schaltfrequenz, die optimiert ist, um eine gute Balance zwischen Effizienz, Bauteilgröße und EMI-Emissionen zu erreichen. Für Ultra-Hochfrequenzanwendungen (z.B. im MHz-Bereich) sind möglicherweise spezialisierte Regler erforderlich, aber für die meisten gängigen Anwendungen bietet er eine hervorragende Leistung.
