LM 3404 MA – Der Präzisions-LED-Treiber für anspruchsvolle Beleuchtungslösungen
Sie suchen nach einer zuverlässigen und effizienten Lösung zur Ansteuerung von Hochleistungs-LEDs, die konstant Helligkeit und Langlebigkeit gewährleistet? Der LM 3404 MA Konstantstromregler im SO-8 Gehäuse ist die ideale Wahl für Ingenieure, Entwickler und Maker, die eine exakte Stromlieferung für ihre LED-Applikationen benötigen. Dieses Bauteil adressiert die Herausforderung von ungleichmäßiger LED-Helligkeit, Überhitzung und daraus resultierender Lebensdauerreduktion, indem es eine präzise und stabile Stromquelle bereitstellt, die entscheidend für professionelle Lichtdesigns ist.
Überlegene Konstantstromregelung für maximale LED-Performance
Im Gegensatz zu einfachen Widerstandslösungen, die stark von Spannungsschwankungen und Temperaturschwankungen beeinflusst werden, bietet der LM 3404 MA eine unvergleichliche Präzision. Seine Fähigkeit, einen konstanten Strom unabhängig von Änderungen der Eingangsspannung oder der LED-Vorwärtsspannung aufrechtzuerhalten, ist fundamental für die Gewährleistung einer gleichmäßigen Lichtausbeute und einer optimalen Betriebstemperatur Ihrer LEDs. Dies verhindert nicht nur frühzeitige Ausfälle, sondern ermöglicht auch die volle Ausnutzung des Lichtstroms und der Farbkonsistenz über die gesamte Lebensdauer der Leuchte.
Anwendungsflexibilität und Effizienz
Der LM 3404 MA ist darauf ausgelegt, eine breite Palette von LED-Anwendungen zu unterstützen. Seine hohe Schaltfrequenz ermöglicht den Einsatz von kleineren externen Komponenten wie Spulen und Kondensatoren, was zu kompakteren und kostengünstigeren Designs führt. Dies macht ihn zu einer bevorzugten Wahl für Applikationen, bei denen Platz und Effizienz entscheidend sind, wie beispielsweise in der Automobilbeleuchtung, industriellen Beleuchtungssystemen, Akzentbeleuchtung, Beschilderungen und sogar in tragbaren elektronischen Geräten, wo eine präzise und langlebige Beleuchtung unerlässlich ist.

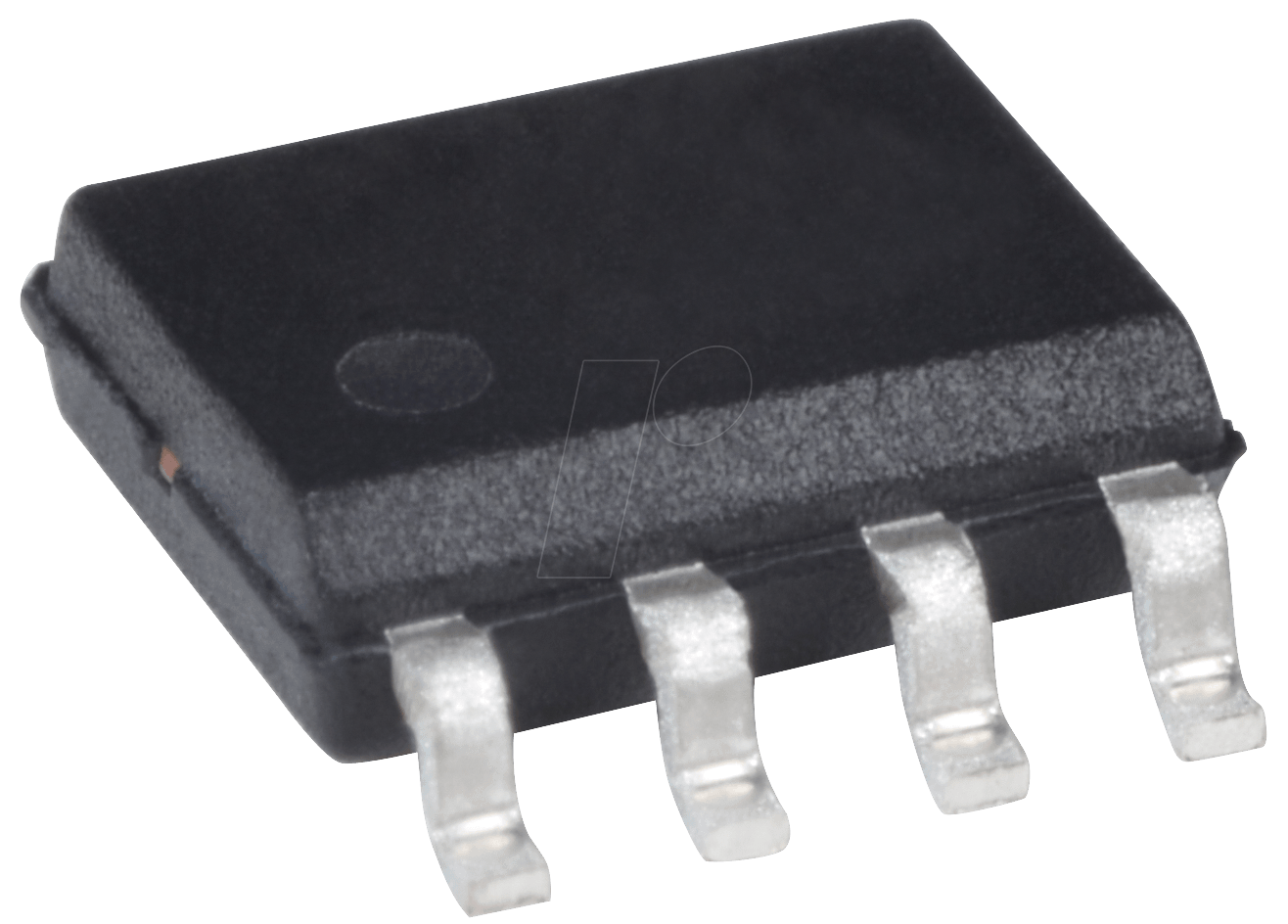

Technische Exzellenz im SO-8 Paket
Die Integration hochentwickelter Schaltungstechnik in ein kompaktes SO-8 Gehäuse unterstreicht die Designphilosophie des LM 3404 MA. Dieses Standard-SMD-Gehäuse ermöglicht eine einfache Handhabung und Montage auf Leiterplatten mittels gängiger Oberflächenmontagetechniken. Die interne Architektur des Chips ist auf maximale Effizienz und thermische Leistung optimiert, um auch unter anspruchsvollen Betriebsbedingungen zuverlässig zu funktionieren. Schutzfunktionen wie Übertemperaturschutz und Unterspannungssperre sorgen für zusätzliche Robustheit und Sicherheit im System.
Präzise Stromsteuerung für anspruchsvolle Lichtspektren
Die präzise Konstantstromregelung des LM 3404 MA ist besonders vorteilhaft für Anwendungen, die eine exakte Farbwiedergabe oder spezifische Lichtspektren erfordern. Durch die Vermeidung von Helligkeitsschwankungen, die durch Temperaturänderungen oder Bauteiltoleranzen bei den LEDs entstehen können, wird die Farbkonsistenz über die Zeit und zwischen verschiedenen LEDs hinweg sichergestellt. Dies ist entscheidend für professionelle Beleuchtungsaufgaben, wo eine einheitliche Lichtqualität oberste Priorität hat.
Hauptmerkmale und Vorteile
- Konstante Stromlieferung: Garantiert gleichbleibende Helligkeit und Lebensdauer der LEDs.
- Hohe Effizienz: Minimiert Energieverluste und reduziert die Wärmeentwicklung.
- Breiter Eingangsspannungsbereich: Bietet Flexibilität bei der Netzteilwahl.
- Integrierte Schutzfunktionen: Übertemperaturschutz und Unterspannungssperre für erhöhte Zuverlässigkeit.
- Kompaktes SO-8 Gehäuse: Ermöglicht platzsparende und integrierte Designs.
- Hohe Schaltfrequenz: Erlaubt den Einsatz kleinerer externer Komponenten.
- Einfache Implementierung: Gut dokumentiert und mit Standard-SMD-Montagetechniken kompatibel.
Produktspezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktkategorie | LED-Treiber, Konstantstromregler |
| Modellnummer | LM 3404 MA |
| Gehäuse-Typ | SO-8 (Small Outline Package) |
| Ausgangsstrom-Regelungsgenauigkeit | Typisch ±5% über Temperaturbereich; durch externe Widerstandseinstellung definierbar |
| Betriebsspannung (Eingang) | 4.5V bis 60V (mit externer Drosselspule) |
| Schaltfrequenz | Bis zu 1 MHz (ermöglicht kleine externe Komponenten) |
| Integrierte Funktionen | Übertemperaturschutz, Unterspannungssperre, Soft-Start |
| Kühlung | Passive Kühlung durch Leiterplatten-Ground-Plane und Gehäuse-Pad |
| Anwendungsbereiche | LED-Hintergrundbeleuchtung, automotive Beleuchtung, industrielle Beleuchtung, allgemeine Beleuchtung, Signalbeleuchtung |
| Zertifizierungen & Standards | Entspricht RoHS-Richtlinien; detaillierte UL- und CE-Konformitätsinformationen auf Anfrage verfügbar |
Erweiterte Funktionalität und Designoptimierung
Die Architektur des LM 3404 MA zeichnet sich durch seine Fähigkeit aus, einen präzisen Konstantstrom zu liefern, der durch einen externen Widerstand eingestellt wird. Diese einfache und doch effektive Methode ermöglicht eine feingranulare Kontrolle über die LED-Helligkeit. Die hohe Schaltfrequenz von bis zu 1 MHz erlaubt die Verwendung von Miniatur-Induktivitäten und -Kondensatoren, was zu einer signifikanten Reduzierung der Boardfläche und des Komponentenvolumens führt. Dies ist ein kritischer Faktor in der Entwicklung moderner, kompakter Elektronik.
Die integrierten Schutzschaltungen sind ein weiterer entscheidender Vorteil. Der Übertemperaturschutz verhindert Schäden am Bauteil und der LED-Kette bei thermischer Überlastung, während die Unterspannungssperre einen stabilen Betrieb gewährleistet und unerwünschtes Abschalten bei geringen Eingangsspannungen verhindert. Der integrierte Soft-Start-Mechanismus reduziert den Einschaltstromstoß, was die Lebensdauer von Stromquelle und LED-Array positiv beeinflusst.
Für Entwickler, die dimmbare LED-Lösungen realisieren möchten, bietet der LM 3404 MA flexible Optionen. Durch PWM-Signaleingabe auf dem EN-Pin (Enable Pin) lässt sich eine Helligkeitssteuerung mit hoher Dynamik und ohne sichtbares Flackern realisieren, was für Displays und Umgebungslichtanwendungen essenziell ist.
Materialien und Fertigung
Der LM 3404 MA wird unter strengen Qualitätskontrollen gefertigt. Das SO-8 Gehäuse besteht aus hochwertigem thermisch leitfähigem Kunststoff, der eine effiziente Wärmeableitung zur Leiterplatte unterstützt. Die internen Halbleiterverbindungen und das Bondpad sind für Langlebigkeit und Zuverlässigkeit unter verschiedenen Umgebungsbedingungen ausgelegt. Die RoHS-Konformität stellt sicher, dass das Produkt den aktuellen Umweltstandards entspricht und keine gefährlichen Stoffe in schädlichen Konzentrationen enthält.
Einsatzmöglichkeiten und Anwendungsbeispiele
Automotive: Als präziser Stromtreiber für Tagfahrleuchten, Innenbeleuchtung und Armaturenbrett-LEDs, wo konstante Helligkeit und Farbkonsistenz über Temperaturschwankungen hinweg gefordert sind.
Industrielle Beleuchtung: Zur Ansteuerung von Hochleistungs-LEDs in Produktionsumgebungen, Werkstätten und Lagerhallen, wo Zuverlässigkeit und eine lange Lebensdauer entscheidend sind.
Architektonische und Akzentbeleuchtung: Zur Schaffung konsistenter und ansprechender Lichteffekte in Geschäften, Ausstellungsräumen und öffentlichen Gebäuden.
Consumer Electronics: In tragbaren Geräten, Displays, Kameras oder als Steuerungsbaustein in Smart-Home-Anwendungen, wo geringer Platzbedarf und hohe Effizienz gefragt sind.
Spezialbeleuchtung: Für Anwendungen in der Medizintechnik, im Labor oder in der Forschung, wo exakte Lichtparameter wie Intensität und Spektrum von Bedeutung sind.
FAQ – Häufig gestellte Fragen zu LM 3404 MA – LED-Treiber, Konstantstromregler, SO-8
Was ist die Hauptfunktion des LM 3404 MA?
Die Hauptfunktion des LM 3404 MA ist die präzise Regelung des Stroms, der durch LEDs fließt, um deren konstante Helligkeit und lange Lebensdauer zu gewährleisten. Er fungiert als Konstantstromquelle für LED-Applikationen.
Welche Vorteile bietet die Konstantstromregelung gegenüber einer Konstantspannungsregelung für LEDs?
Eine Konstantstromregelung stellt sicher, dass die LEDs mit einer konstanten Stromstärke betrieben werden, unabhängig von Schwankungen in der Eingangsspannung oder der Vorwärtsspannung der LEDs. Dies führt zu einer gleichbleibenden Helligkeit und verhindert eine Überlastung oder Unterversorgung der LEDs, was deren Lebensdauer verlängert und die Farbkonsistenz verbessert. Eine Konstantspannungsregelung kann zu signifikanten Helligkeitsunterschieden führen, da der LED-Strom stark mit der Spannung variiert.
Für welche Art von LEDs ist der LM 3404 MA geeignet?
Der LM 3404 MA ist ideal für die Ansteuerung einer Vielzahl von Hochleistungs-LEDs, insbesondere für jene, die eine präzise Stromsteuerung erfordern. Dies umfasst typischerweise Einzel-LEDs, LED-Strings oder parallele Anordnungen von LEDs, die alle von einer stabilen Stromquelle profitieren.
Wie wird der Ausgangsstrom des LM 3404 MA eingestellt?
Der Ausgangsstrom des LM 3404 MA wird über einen externen Widerstand (Sense Resistor) eingestellt. Der Strom durch diesen Widerstand bestimmt den Konstantstrom, der an die LEDs geliefert wird. Die genaue Formel und empfohlene Widerstandswerte sind im Datenblatt des Herstellers detailliert beschrieben.
Ist der LM 3404 MA für den Einsatz in Fahrzeugen geeignet?
Ja, aufgrund seines weiten Eingangsspannungsbereichs, seiner robusten Konstruktion und der integrierten Schutzfunktionen ist der LM 3404 MA sehr gut für anspruchsvolle Anwendungen im Automobilbereich geeignet, beispielsweise für Tagfahrleuchten oder Innenbeleuchtungssysteme.
Welche Schutzfunktionen sind im LM 3404 MA integriert?
Der LM 3404 MA verfügt über einen integrierten Übertemperaturschutz, der das Bauteil bei kritischen Temperaturen abschaltet, sowie eine Unterspannungssperre, die einen stabilen Betrieb gewährleistet. Zusätzlich ist ein Soft-Start-Mechanismus vorhanden, um Einschaltstromspitzen zu minimieren.
Benötigt der LM 3404 MA zusätzliche Komponenten für den Betrieb?
Ja, für den Betrieb werden typischerweise eine oder mehrere Drosselspulen (Induktivitäten), Kondensatoren und ein Konstantstrom-Einstellwiderstand benötigt. Die genaue Stückliste der externen Komponenten hängt von der spezifischen Applikation und den gewünschten Spezifikationen ab. Das Datenblatt des Herstellers bietet detaillierte Informationen und Designbeispiele.
