Präzise Spannungsstabilisierung für anspruchsvolle Elektronikanwendungen: LM 340 S-12
Der LM 340 S-12 Spannungsregler ist die ideale Lösung für Entwickler und Technikbegeisterte, die eine zuverlässige und präzise 12V Spannungsversorgung für ihre elektronischen Schaltungen benötigen. Ob in Prototypen, industriellen Steuerungen oder anspruchsvollen Audio-Systemen, dieser einstellbare Spannungsregler in TO-263 Gehäuseform gewährleistet eine stabile Ausgangsspannung, unabhängig von Schwankungen der Eingangsspannung oder Laständerungen. Seine robuste Bauweise und die einfache Einstellbarkeit machen ihn zu einer überlegenen Wahl gegenüber festen Spannungsreglern, wenn Flexibilität und exakte Anpassung gefragt sind.
Überragende Leistung und Zuverlässigkeit des LM 340 S-12
Der LM 340 S-12 Spannungsregler aus der bewährten LM340-Familie setzt neue Maßstäbe in Sachen Spannungsregelung. Im Gegensatz zu vielen Standardlösungen, die nur eine feste Ausgangsspannung liefern, ermöglicht die Einstellbarkeit des LM 340 S-12 eine präzise Anpassung der Ausgangsspannung an die spezifischen Anforderungen Ihrer Schaltung. Dies ist besonders vorteilhaft bei Applikationen, die marginale Spannungsunterschiede erfordern oder bei denen unterschiedliche Komponenten mit leicht variierenden Spannungsniveaus versorgt werden müssen. Die integrierten Schutzmechanismen wie Überstromschutz und thermische Abschaltung sorgen für eine außergewöhnliche Zuverlässigkeit und Langlebigkeit, selbst unter anspruchsvollen Betriebsbedingungen. Die TO-263-Bauform, auch bekannt als D2PAK, bietet dabei exzellente thermische Eigenschaften und eine einfache Montage auf Leiterplatten.
Technische Exzellenz im Detail
Die Leistungsfähigkeit des LM 340 S-12 begründet sich in seiner fortschrittlichen Schaltungstechnik. Durch die Verwendung von Präzisionswiderständen und internen Bandgap-Referenzen wird eine hervorragende Last- und Leitungsregelung erreicht. Dies bedeutet, dass die Ausgangsspannung auch bei signifikanten Änderungen der Eingangsspannung oder des Stromverbrauchs der angeschlossenen Last nahezu konstant bleibt. Dies ist entscheidend für die Performance und Stabilität empfindlicher elektronischer Komponenten, wie sie in der Hochfrequenztechnik, der Messtechnik oder bei empfindlichen Sensoren eingesetzt werden.
Vorteile des LM 340 S-12 im Überblick:
- Einstellbare Ausgangsspannung: Flexible Anpassung an spezifische Anwendungsanforderungen von 12V bis zu einer höheren, vom Regler unterstützten Spannung.
- Hohe Präzision: Geringe Spannungsabweichungen durch exzellente Last- und Leitungsregelung.
- Integrierte Schutzschaltungen: Schutz vor Überstrom und Überhitzung erhöht die Systemsicherheit und Lebensdauer.
- TO-263 Gehäuse (D2PAK): Ermöglicht gute Wärmeableitung und einfache Oberflächenmontage (SMD).
- Breiter Eingangsspannungsbereich: Kompatibilität mit einer Vielzahl von Stromquellen.
- Geringer Eigenverbrauch: Effizienter Betrieb und Minimierung von Energieverlusten.
- Robuste Bauweise: Hohe Zuverlässigkeit und Langlebigkeit für professionelle Anwendungen.
Anwendungsgebiete und Einsatzmöglichkeiten
Der LM 340 S-12 Spannungsregler eröffnet ein breites Spektrum an Anwendungsmöglichkeiten in diversen technologischen Bereichen. Seine Fähigkeit, eine stabile und präzise 12V Ausgangsspannung zu liefern, macht ihn zu einem unverzichtbaren Bauteil in:
- Industrielle Automatisierung: Stromversorgung für Steuerungen, Sensoren und Aktoren in Fertigungsanlagen und Prozesskontrollsystemen.
- Audio- und Hi-Fi-Anlagen: Stabile Stromversorgung für empfindliche Vorverstärker und Signalverarbeitungskomponenten zur Vermeidung von Rauschen und Verzerrungen.
- Labor und Messtechnik: Bereitstellung präziser Referenzspannungen für Messgeräte und Prüfaufbauten.
- Kfz-Elektronik: Nachrüstung oder Reparatur von Bordnetzkomponenten, die eine stabile 12V Versorgung benötigen.
- DIY-Elektronikprojekte: Ideale Wahl für Hobbyisten und Maker, die eine zuverlässige und anpassbare Spannungsquelle für ihre Kreationen benötigen.
- Telekommunikationsausrüstung: Versorgung von Kommunikationsmodulen und Netzwerkhardware.
- Medizintechnik: Stromversorgung für diagnostische Geräte und Überwachungssysteme, bei denen höchste Zuverlässigkeit gefordert ist.
Produkteigenschaften im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Einstellbarer Linearer Spannungsregler |
| Modell | LM 340 S-12 |
| Ausgangsspannung (einstellbar) | Typischerweise von 1.2V bis 37V (konfigurierbar über externe Widerstände) – primär für 12V Anwendungen optimiert |
| Ausgangsstrom (max.) | Bis zu 1.5A (bei ausreichender Kühlung) |
| Eingangsspannungsbereich | Bis zu 40V |

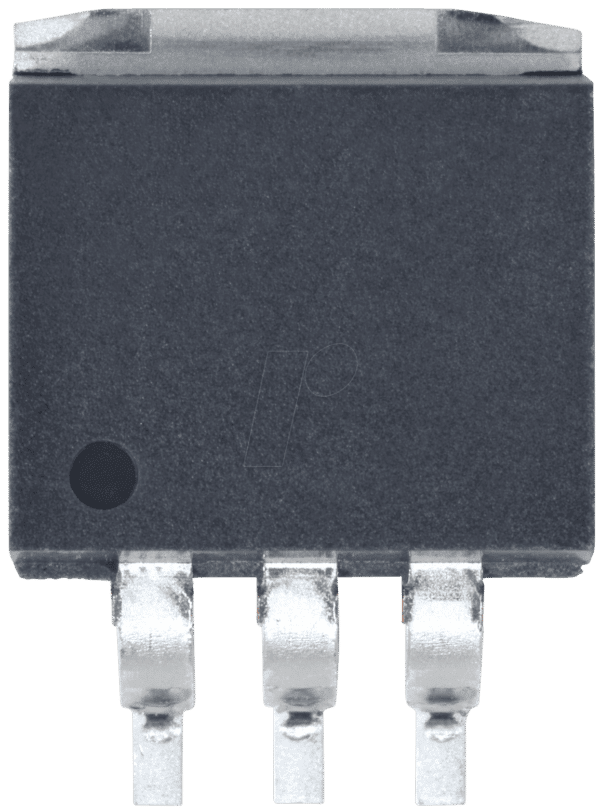

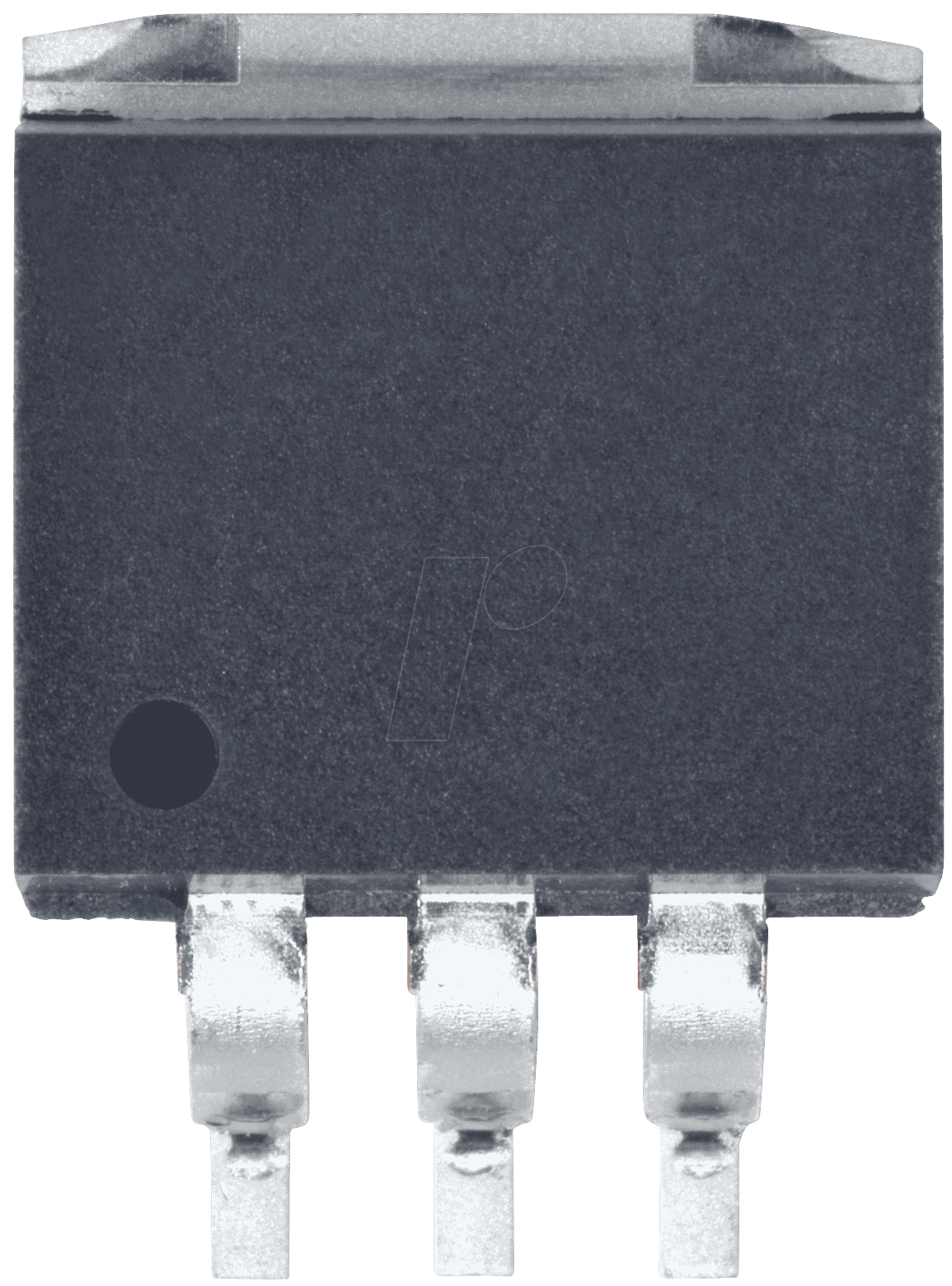

| Gehäuseform | TO-263 (D2PAK) |
| Schutzschaltungen | Überstromschutz, Thermische Abschaltung |
| Leitungsregelung | Typ. 0.01% |
| Lastregelung | Typ. 0.1% |
| Betriebstemperatur | -55°C bis +150°C |
FAQ – Häufig gestellte Fragen zu LM 340 S-12 – Spannungsregler, einstellbar, 12 V, TO-263
Wie stelle ich die Ausgangsspannung des LM 340 S-12 auf 12V ein?
Die Ausgangsspannung wird mittels eines externen Spannungsteilers, bestehend aus zwei Widerständen, eingestellt. Die Formel zur Berechnung der Widerstände lautet Vout = Vref * (1 + R1/R2), wobei Vref die interne Referenzspannung des Reglers (typischerweise 1.25V) ist. Für eine 12V Ausgangsspannung wählt man üblicherweise einen festen Widerstand (z.B. R2 = 240 Ohm) und berechnet R1 entsprechend. Die exakten Werte können dem Datenblatt entnommen werden.
Welche Kühlungsmaßnahmen sind für den LM 340 S-12 im TO-263 Gehäuse erforderlich?
Das TO-263 Gehäuse bietet bereits gute thermische Eigenschaften. Für Ströme nahe dem Maximum von 1.5A oder bei höheren Eingangs-Differenzspannungen wird jedoch die Verwendung eines Kühlkörpers dringend empfohlen, um die Betriebstemperatur innerhalb der zulässigen Grenzen zu halten und eine zuverlässige Funktion sicherzustellen.
Kann der LM 340 S-12 mit einer Eingangsspannung von über 40V betrieben werden?
Nein, die maximale zulässige Eingangsspannung für den LM 340 S-12 liegt bei 40V. Überschreitungen können zu irreparablen Schäden am Bauteil führen.
Was sind die Hauptvorteile des LM 340 S-12 gegenüber einem festen Spannungsregler wie dem LM 7812?
Der Hauptvorteil liegt in der Einstellbarkeit der Ausgangsspannung. Während ein LM 7812 fest 12V liefert, erlaubt der LM 340 S-12 eine präzise Einstellung auf exakt 12V oder auch andere Spannungen im Arbeitsbereich, was bei kritischen Schaltungen oder zur Optimierung der Effizienz vorteilhaft ist. Zudem bietet die Einstellbarkeit eine höhere Flexibilität für zukünftige Designänderungen.
Ist der LM 340 S-12 für Hochfrequenzanwendungen geeignet?
Ja, der LM 340 S-12 ist aufgrund seiner guten Leitungs- und Lastregelung sowie der integrierten Schutzmechanismen grundsätzlich für viele Hochfrequenzanwendungen geeignet, bei denen eine stabile Spannungsversorgung entscheidend ist. Für extrem hohe Frequenzen oder sehr rauschempfindliche Schaltungen sind jedoch eventuell zusätzliche Filtermaßnahmen oder spezielle HF-Regler erforderlich.
Welche Spannungsabfall-Grenzen (Dropout Voltage) sind beim LM 340 S-12 zu beachten?
Die Dropout Voltage, also die minimale Differenz zwischen Eingangs- und Ausgangsspannung, die für eine stabile Regelung erforderlich ist, liegt beim LM 340 S-12 typischerweise bei 2V bis 3V. Das bedeutet, die Eingangsspannung muss mindestens 2V bis 3V höher sein als die gewünschte Ausgangsspannung.
Kann der LM 340 S-12 auch negative Spannungen regeln?
Nein, der LM 340 S-12 ist ein positiver Spannungsregler und kann nur positive Ausgangsspannungen liefern. Für negative Spannungsregelungen werden spezielle negative Spannungsregler (z.B. LM 320 Serie) benötigt.
