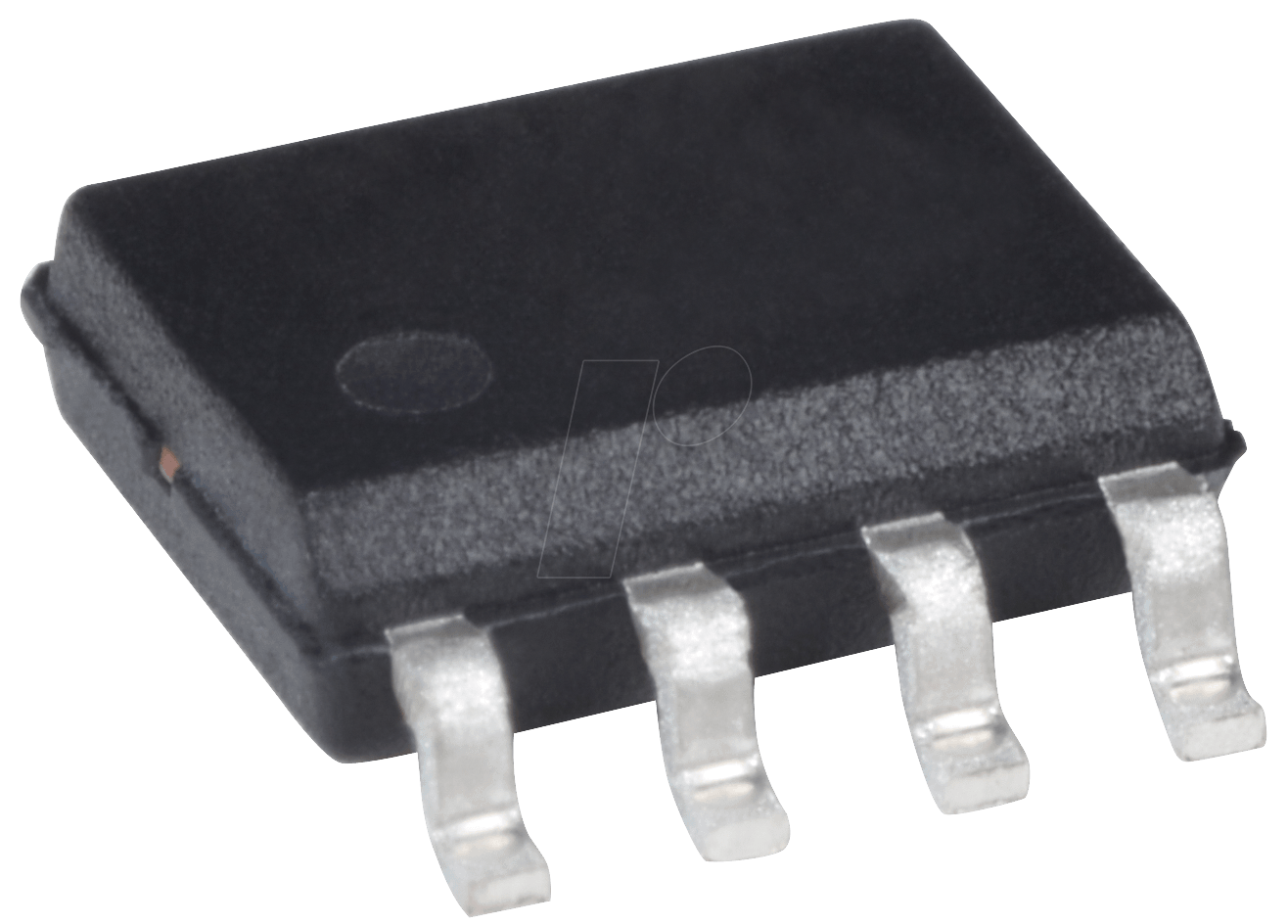

LM 334 M – Präzise einstellbare Stromquelle für anspruchsvolle Anwendungen
Benötigen Sie eine hochpräzise und flexible Stromquelle, die exakt Ihren Anforderungen entspricht? Der LM 334 M ist die ideale Lösung für Ingenieure, Entwickler und Hobbyisten, die eine stabile und einstellbare Stromversorgung im Bereich von 1 µA bis 10 mA mit einer Durchbruchspannung von bis zu 40 V benötigen. Dieses Bauteil schließt die Lücke zwischen einfachen Widerständen und komplexen, diskreten Schaltungen, indem es eine außergewöhnliche Stabilität und einfache Handhabung in einem kompakten SO-8-Gehäuse bietet.
Maximale Flexibilität und Präzision
Der LM 334 M zeichnet sich durch seine außergewöhnliche Einstellbarkeit und Präzision aus. Anders als fest eingestellte Stromquellen oder einfache Widerstandsnetzwerke ermöglicht der LM 334 M eine feingranulare Anpassung des Stromflusses über einen weiten Bereich. Dies ist entscheidend für Anwendungen, bei denen die genaue Steuerung des Stroms kritisch für die Funktion oder die Lebensdauer der angeschlossenen Komponenten ist.
- Einstellbarer Strombereich: Von winzigen 1 µA bis zu 10 mA, ideal für eine Vielzahl von Schaltungsdesigns, von Low-Power-Sensoren bis hin zu anspruchsvollen Testaufbauten.
- Hohe Spannungstoleranz: Mit einer maximalen Ausgangsspannung von 40 V bietet der LM 334 M ausreichend Spielraum für Anwendungen mit höheren Spannungsanforderungen.
- Exzellente Stabilität: Der LM 334 M liefert einen konstanten Strom unabhängig von Schwankungen der Versorgungsspannung oder Änderungen der Lastimpedanz. Dies minimiert Fehlerquellen und gewährleistet zuverlässige Ergebnisse.
- Einfache Implementierung: Die Integration in bestehende Schaltungen ist durch das standardisierte SO-8-Gehäuse und die simple Anschlusslogik unkompliziert.
- Geringer Spannungsabfall: Der minimale Spannungsabfall über dem Bauteil sorgt für eine effiziente Energieausnutzung, was besonders in batteriebetriebenen Geräten von Vorteil ist.
Anwendungsbereiche im Detail
Die vielseitigen Einsatzmöglichkeiten des LM 334 M erstrecken sich über zahlreiche technische Disziplinen. Seine Fähigkeit, exakt definierte Ströme zu liefern, macht ihn unverzichtbar für:
- Präzisionsmesstechnik: Als Stromquelle für Sensoren, Kalibrierung von Messgeräten oder zur Erzeugung definierter Testbedingungen.
- Optoelektronik: Zur exakten Ansteuerung von LEDs, Laserdioden oder Photodetektoren, um optimale Helligkeit, Lebensdauer und Leistung zu gewährleisten.
- Analogschaltungen: Als stabilisierender Stromzweig in Operationsverstärkern, aktiven Filtern oder zur Vorspannung von Transistoren.
- Batteriebetriebene Geräte: Ermöglicht einen sehr niedrigen Ruhestrom und präzise Steuerung des Energieverbrauchs.
- Ladegeräte und Stromversorgungen: Zur Implementierung von Konstantstromladerouten oder als Stabilisierungselement in komplexen Netzteilen.
- Forschung und Entwicklung: Als universelles Bauteil für Prototypen und experimentelle Schaltungen, bei denen Flexibilität und Zuverlässigkeit im Vordergrund stehen.
Technische Spezifikationen und Aufbau
Der LM 334 M ist als integrierter Schaltkreis konzipiert, der auf einem siliziumbasierten Halbleiterkristall aufgebaut ist. Das SO-8-Gehäuse (Small Outline Package, 8 Pins) ist ein Standard für Oberflächenmontage und ermöglicht eine hohe Packungsdichte auf Leiterplatten. Die interne Architektur des LM 334 M basiert auf einer Bandgap-Referenz und einem Stromspiegel, was die Grundlage für seine herausragende Temperaturstabilität und präzise Stromregelung bildet. Die Einstellung des Stroms erfolgt typischerweise über einen externen Widerstand, der an einen dafür vorgesehenen Pin angeschlossen wird. Dieser externe Widerstand (Rset) bestimmt den Ausgangsstrom gemäß der Formel Iout = Vref / Rset, wobei Vref eine interne, temperaturkompensierte Referenzspannung darstellt.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | LM 334 M |
| Typ | Einstellbare Stromquelle |
| Minimaler Ausgangsstrom | 1 µA |
| Maximaler Ausgangsstrom | 10 mA |
| Maximale Ausgangsspannung (Spannungsfestigkeit) | 40 V |
| Gehäusetyp | SO-8 (Oberflächenmontage) |
| Temperaturkoeffizient des Stroms | Typischerweise unter 0,02 % / °C für den eingestellten Strom (abhängig von der Einstellung) |
| Einstellungsgenauigkeit | Hohe Präzision durch externen Widerstand (Rset) |
| Betriebstemperaturbereich | Industrieller Bereich (spezifische Angabe laut Datenblatt beachten) |
| Anschlussbelegung | Standard SO-8 Pinbelegung (Details siehe Datenblatt) |
Vorteile gegenüber Standardlösungen
Im Vergleich zu einfachen Widerstandskonfigurationen oder komplexen diskreten Schaltungen bietet der LM 334 M signifikante Vorteile:
- Konstanter Strom: Im Gegensatz zu einem einfachen Widerstand, dessen Stromfluss von der Spannung und Last abhängt, liefert der LM 334 M einen konstanten Strom, was für viele Schaltungen unerlässlich ist.
- Weniger Bauteile: Er integriert die Funktionalität mehrerer Komponenten in einem einzigen Bauteil, was den Schaltungsaufwand, die Leiterplattengröße und die Fehleranfälligkeit reduziert.
- Höhere Präzision und Stabilität: Die interne Bandgap-Referenz und die Stromregelschleife sorgen für eine überlegene Stabilität über Temperatur und Versorgungsspannungsschwankungen hinweg.
- Breiterer Einstellbereich: Ermöglicht eine Anpassung an sehr unterschiedliche Anwendungsanforderungen, ohne die Schaltung neu designen zu müssen.
- Verbesserte Energieeffizienz: Durch den geringen Spannungsabfall wird weniger Energie als Wärme abgeführt.
FAQ – Häufig gestellte Fragen zu LM 334 M – Stromquelle, einstellbar, 1uA-10mA, 40 V, SO-8
Wie wird der Ausgangsstrom des LM 334 M eingestellt?
Der Ausgangsstrom wird durch einen externen Widerstand (Rset) eingestellt, der zwischen dem Strom-Einstellpin (oft als IADJ oder SET bezeichnet) und Masse oder einem anderen definierten Punkt geschaltet wird. Die genaue Formel lautet Iout = Vref / Rset, wobei Vref eine interne Referenzspannung von ca. 64 mV ist. Durch Auswahl des geeigneten Rset-Wertes im Ohmbereich (für höhere Ströme) oder Kilohm-Bereich (für geringere Ströme) lässt sich der gewünschte Strom von 1 µA bis 10 mA erzielen.
Welche Art von Lasten kann der LM 334 M versorgen?
Der LM 334 M ist für die Versorgung von ohmschen Lasten, aber auch von nicht-ohmschen Lasten wie LEDs, Laserdioden oder Spulen geeignet, solange die Betriebsspannung der Last innerhalb der maximal zulässigen Spannungsfestigkeit von 40 V liegt und der Stromfluss im definierten Bereich bleibt.
Ist der LM 334 M für den Einsatz in rauen Umgebungen geeignet?
Der LM 334 M wird typischerweise in einem industriellen Temperaturbereich gefertigt. Die genaue Spezifikation hängt vom spezifischen Suffix des Bauteils ab. Generell bietet er eine gute Stabilität unter wechselnden Temperaturbedingungen, was ihn für viele industrielle Anwendungen qualifiziert. Für extremere Umgebungen sollten Sie die detaillierten Datenblätter des Herstellers konsultieren.
Kann der LM 334 M als Konstantspannungsquelle verwendet werden?
Nein, der LM 334 M ist explizit als Konstantstromquelle konzipiert. Seine Funktion besteht darin, einen stabilen Stromfluss unabhängig von der Lastspannung aufrechtzuerhalten. Für Konstantspannungsanwendungen sind dedizierte Spannungsregler erforderlich.
Was bedeutet die Bezeichnung SO-8 und welche Vorteile hat sie?
SO-8 steht für Small Outline Package mit 8 Pins. Dies ist ein gängiges Gehäuseformat für oberflächenmontierte elektronische Bauteile. Es ist relativ klein, was eine hohe Bauteildichte auf Leiterplatten ermöglicht, und gut geeignet für automatisierte Bestückungsprozesse.
Wie kann ich den Stromverbrauch des LM 334 M minimieren?
Der LM 334 M selbst hat einen sehr geringen Eigenverbrauch. Der Hauptstromverbrauch ergibt sich aus dem eingestellten Ausgangsstrom und dem Spannungsabfall über der Last und dem Bauteil selbst. Um den Gesamtstromverbrauch zu minimieren, sollten Sie den Strom nur so hoch einstellen, wie es für die jeweilige Anwendung unbedingt notwendig ist. Der geringe Spannungsabfall des LM 334 M trägt ebenfalls zur Effizienz bei.
Welche externen Komponenten werden neben dem LM 334 M benötigt?
Neben dem LM 334 M selbst wird mindestens ein externer Widerstand (Rset) zur Einstellung des Stroms benötigt. Je nach Anwendung können zusätzliche Komponenten wie Kondensatoren zur Filterung oder zur Verbesserung der transienten Reaktion auf der Eingangs- oder Ausgangsseite erforderlich sein. Die genauen Schaltungsempfehlungen finden Sie im Datenblatt des Herstellers.
