LM 324 AN – Der 4-fache Operationsverstärker für präzise Signalverarbeitung
Benötigen Sie eine zuverlässige und vielseitige Lösung für komplexe analoge Schaltungen? Der LM 324 AN – Operationsverstärker, 4-fach, DIP-14 ist die ideale Wahl für Entwickler, Ingenieure und Maker, die eine hohe Performance und Flexibilität in ihren Projekten erwarten. Dieses integrierte Schaltungsbauteil ermöglicht die präzise Verstärkung und Verarbeitung von analogen Signalen und löst damit Herausforderungen in Bereichen wie Audioverarbeitung, Sensorik und Regelungstechnik.
Warum der LM 324 AN die überlegene Wahl ist
Während viele einfachere Operationsverstärker nur eine oder zwei Kanäle bieten, zeichnet sich der LM 324 AN durch seine vier unabhängigen Verstärkerkanäle in einem einzigen Gehäuse aus. Dies führt zu einer erheblichen Reduzierung der Bauteilanzahl, spart Platz auf der Leiterplatte und vereinfacht das Schaltungsdesign. Seine Robustheit und breite Spannungsversorgung machen ihn zudem zu einer flexiblen Lösung für eine Vielzahl von Anwendungen, die oft über die Kapazitäten von Standardkomponenten hinausgeht.
Umfassende Funktionalität und herausragende Leistung
Der LM 324 AN bietet eine beeindruckende Palette an Funktionen, die ihn für anspruchsvolle Schaltungsaufgaben prädestinieren. Die vier integrierten Operationsverstärker sind universell einsetzbar und erlauben die Realisierung komplexer Schaltungsblöcke wie Summierverstärker, Differenzverstärker, Integratoren oder Komparatoren. Die interne Kompensation sorgt für eine hohe Stabilität über einen weiten Frequenzbereich, was ihn zu einer ausgezeichneten Wahl für Signalverarbeitung macht, bei der genaue und unverzerrte Ergebnisse gefragt sind. Die niedrige Stromaufnahme pro Kanal im Verhältnis zur Leistung ist ein weiterer signifikanter Vorteil, der ihn besonders für batteriebetriebene Geräte attraktiv macht.
Anwendungsbereiche und Einsatzmöglichkeiten
Der LM 324 AN findet breite Anwendung in einer Vielzahl von elektronischen Systemen:
- Audioverarbeitung: Als Vorverstärker, Filter oder Signalaufbereiter in Hi-Fi-Systemen, Mischpulten und Audiogeräten.
- Sensorik und Messtechnik: Zur Signalaufbereitung von Sensordaten wie Temperatur, Druck oder Licht, um diese für weitere Verarbeitungsschritte nutzbar zu machen.
- Regelungstechnik: In Steuerungen für industrielle Anwendungen, Robotik und Automatisierungssysteme zur präzisen Regelung von Prozessen.
- Stromversorgungen: Als Teil von Spannungsreglern und Filterstufen für stabile und saubere Energieversorgung.
- Instrumentenverstärker: Zur Verstärkung kleiner Differenzsignale, wie sie bei präzisen Messungen auftreten.
- Schwellenwertschaltungen und Komparatoren: Zur Detektion von Signalpegeln und Erzeugung von Steuersignalen.
Technische Spezifikationen und Merkmale
Der LM 324 AN zeichnet sich durch seine robusten Spezifikationen aus, die eine zuverlässige Funktion in diversen Umgebungen gewährleisten:
| Merkmal | Beschreibung |
|---|---|
| Typ | Operationsverstärker, 4-fach |

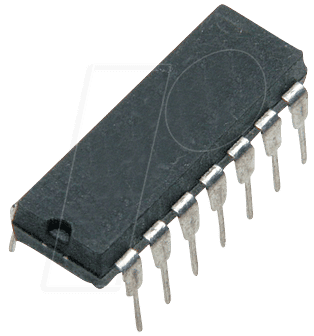

| Gehäuse | DIP-14 (Dual In-line Package) |
| Versorgungsspannung (Single Supply) | 3V bis 32V |
| Versorgungsspannung (Dual Supply) | ±1.5V bis ±16V |
| Eingangsruhestrom | Typisch 30 nA |
| Offset-Spannung | Typisch 2 mV |
| Bandbreite (Gain = 1) | Typisch 1 MHz |
| Ausgangsstrom (pro Kanal) | Bis zu 30 mA |
| Betriebstemperaturbereich | 0°C bis +70°C |
Besondere Vorteile des LM 324 AN im Detail
Die interne Struktur des LM 324 AN bietet entscheidende Vorteile für jeden Schaltungsentwickler:
- Vier unabhängige Kanäle: Maximale Flexibilität bei der Schaltungssynthese, reduziert die Notwendigkeit mehrerer Einzel-ICs.
- Breiter Versorgungsspannungsbereich: Ermöglicht den Einsatz sowohl mit single- als auch mit dualer Spannungsversorgung, was die Kompatibilität mit einer Vielzahl von Systemen sicherstellt.
- Hohe Eingangsimpedanz: Minimale Belastung der Signalquelle, ideal für die Verarbeitung von hochohmigen Sensoren oder Signalen.
- Niedriger Offset- und Ruhestrom: Reduziert Messfehler und Energieverlust, was zu präziseren und effizienteren Schaltungen führt.
- Interne Frequenzkompensation: Gewährleistet Stabilität über den gesamten Verstärkungsbereich und eliminiert die Notwendigkeit externer Kompensationsbauteile.
- Robustheit gegen Kurzschlüsse: Die Ausgangsstufen sind so konzipiert, dass sie kurzen Stromüberlastungen standhalten, was die Zuverlässigkeit erhöht.
- Standard-DIP-Gehäuse: Einfache Handhabung und Montage auf Standard-Lochraster- oder Streifenrasterplatinen, ideal für Prototypen und Kleinserienfertigung.
Präzision in jeder Anwendung
Die Fähigkeit des LM 324 AN, präzise analoge Signalpfade zu realisieren, ist ein Schlüsselmerkmal. Ob es darum geht, subtile Signale von Sensoren zu erfassen und zu verstärken, komplexe Filterfunktionen zu implementieren oder präzise Regelungsschleifen zu steuern – die Charakteristiken des LM 324 AN sind auf maximale Genauigkeit und Stabilität ausgelegt. Die geringen Offset-Spannungen und Eingangsruheströme stellen sicher, dass das Ausgangssignal die ursprüngliche Information akkurat widerspiegelt, was für kritische Anwendungen unerlässlich ist.
Effizienz und Platzersparnis
In einer Welt, in der kompakte Bauformen und Energieeffizienz immer wichtiger werden, punktet der LM 324 AN auf ganzer Linie. Die Integration von vier Operationsverstärkern in einem einzigen Gehäuse reduziert nicht nur die physische Größe der Schaltung, sondern vereinfacht auch den Montageprozess und senkt die Kosten für Bauteile und Montage. Die vergleichsweise geringe Stromaufnahme pro Kanal im Betrieb macht ihn zur idealen Wahl für mobile und batteriebetriebene Geräte, bei denen jede Milliampere zählt.
Stabilität und Zuverlässigkeit
Die interne Frequenzkompensation des LM 324 AN ist ein entscheidender Faktor für seine Stabilität. Dies bedeutet, dass der Verstärker über einen weiten Bereich von Frequenzen und Verstärkungsfaktoren hinweg zuverlässig arbeitet, ohne unerwünschte Schwingungen zu entwickeln. Diese Eigenschaft ist besonders wichtig in Anwendungen, die mit dynamischen Signalen arbeiten oder bei denen die Stabilität der Schaltung über längere Zeiträume gewährleistet sein muss. Die robuste Konstruktion des Bauteils gewährleistet zudem eine lange Lebensdauer und zuverlässige Performance auch unter weniger idealen Betriebsbedingungen.
Häufig gestellte Fragen (FAQ) zu LM 324 AN – Operationsverstärker, 4-fach, DIP-14
Was sind die Hauptvorteile der 4-fachen Konfiguration des LM 324 AN?
Die 4-fache Konfiguration ermöglicht die Realisierung mehrerer unabhängiger Verstärkerfunktionen in einem einzigen Bauteil. Dies spart Platz auf der Leiterplatte, reduziert die Anzahl der benötigten Komponenten, vereinfacht das Schaltungsdesign und senkt die Gesamtkosten für Hardware und Montage.
Kann der LM 324 AN mit einer einzelnen Versorgungsspannung betrieben werden?
Ja, der LM 324 AN ist speziell dafür konzipiert, sowohl mit dualen Spannungsversorgungen (positiv und negativ relativ zur Masse) als auch mit einer einzelnen Versorgungsspannung betrieben zu werden. Dies macht ihn äußerst flexibel für verschiedenste Schaltungsanforderungen.
Wie wirkt sich die interne Frequenzkompensation auf die Anwendung aus?
Die interne Frequenzkompensation sorgt für die Stabilität des Operationsverstärkers über einen breiten Frequenzbereich und bei verschiedenen Verstärkungsfaktoren. Dies eliminiert die Notwendigkeit externer Kompensationsbauteile und vereinfacht das Schaltungsdesign, während gleichzeitig unerwünschte Schwingungen vermieden werden.
Welche Art von Signalen kann der LM 324 AN verarbeiten?
Der LM 324 AN ist ein universeller Operationsverstärker, der für die Verarbeitung einer breiten Palette von analogen Signalen geeignet ist. Dazu gehören Gleichspannungen, niederfrequente Wechselspannungen sowie Signale aus Sensoren, Audioschaltungen und Regelungssystemen.
Ist der LM 324 AN für Hochfrequenzanwendungen geeignet?
Der LM 324 AN hat eine Bandbreite von typisch 1 MHz bei einem Verstärkungsfaktor von 1. Für sehr hochfrequente Anwendungen, die deutlich über diesem Bereich liegen, sind spezialisierte Operationsverstärker mit höherer Slew Rate und Gain-Bandwidth-Produkt besser geeignet. Für viele typische Audio-, Sensor- und Regelanwendungen ist er jedoch bestens geeignet.
Welche Art von Gehäuse hat der LM 324 AN und was sind die Vorteile?
Der LM 324 AN wird im DIP-14 (Dual In-line Package) Gehäuse geliefert. Dieses Gehäuse ist ein Standard-Steckverbinder, der die einfache Montage auf Steckplatinen, Lochrasterplatinen oder durch Bestückungsautomaten auf Leiterplatten ermöglicht. Es ist besonders vorteilhaft für Prototyping und die Entwicklung kleinerer Stückzahlen.
Wie robust ist der LM 324 AN gegenüber Überlastungen?
Die Ausgangsstufen des LM 324 AN sind so konzipiert, dass sie gegen kurzzeitige Stromüberlastungen und Kurzschlüsse geschützt sind. Dies trägt zur Zuverlässigkeit des Bauteils und der Gesamtschaltung bei, indem es Schäden bei unbeabsichtigten Überlastungen verhindert.
