LM 317 EMPX – Präziser Spannungsregler für anspruchsvolle Projekte
Der LM 317 EMPX ist die ideale Lösung für Elektronik-Enthusiasten, Hobbyisten und professionelle Entwickler, die eine stabile und präzise Spannung für ihre Schaltungen benötigen. Wenn Sie eine variable Spannungsversorgung von 1,25 bis 37 Volt mit einem maximalen Strom von 1,5 Ampere realisieren möchten, ohne aufwendige diskrete Schaltungen aufzubauen, bietet dieser einstellbare Spannungsregler eine integrierte und äußerst zuverlässige Antwort auf diese Herausforderung.
Warum LM 317 EMPX die überlegene Wahl ist
Standard-Spannungsregler sind oft fest eingestellt und bieten wenig Flexibilität. Der LM 317 EMPX hingegen ermöglicht durch seine Einstellbarkeit eine Anpassung an unterschiedlichste Anforderungen. Seine hohe Strombelastbarkeit und der weite Eingangsspannungsbereich machen ihn zur ersten Wahl, wenn es um robuste und vielseitige Stromversorgungslösungen geht, die über die Möglichkeiten einfacherer Komponenten hinausgehen. Die integrierte thermische Überlastabschaltung und Kurzschlussschutzmechanismen sorgen zudem für eine unvergleichliche Sicherheit und Langlebigkeit, was ihn von weniger ausgereiften Alternativen abhebt.
Leistungsmerkmale und technische Vorteile
Der LM 317 EMPX zeichnet sich durch seine herausragenden Leistungsmerkmale aus, die ihn für eine breite Palette von Anwendungen prädestinieren:
- Variable Ausgangsspannung: Die Einstellbarkeit von 1,25 V bis 37 V bietet maximale Flexibilität für diverse Schaltungsdesigns.
- Hohe Stromlieferfähigkeit: Mit einem Dauerstrom von bis zu 1,5 A können auch anspruchsvollere Lasten problemlos versorgt werden.
- Integriertes Schutzkonzept: Die eingebaute thermische Überlastabschaltung schützt den Regler vor Beschädigung durch Überhitzung, während der Ausgangskurzschlussschutz die nachfolgende Schaltung sichert.
- Niedrige Spannungsdifferenz: Der LM 317 EMPX arbeitet effizient, selbst bei geringen Spannungsdifferenzen zwischen Ein- und Ausgang.
- Einfache Implementierung: Die externe Beschaltung ist minimalistisch, was den Aufbau vereinfacht und Platz spart.
- Hohe Rauschunterdrückung: Bietet eine saubere Spannungsversorgung, essenziell für empfindliche Schaltungen.

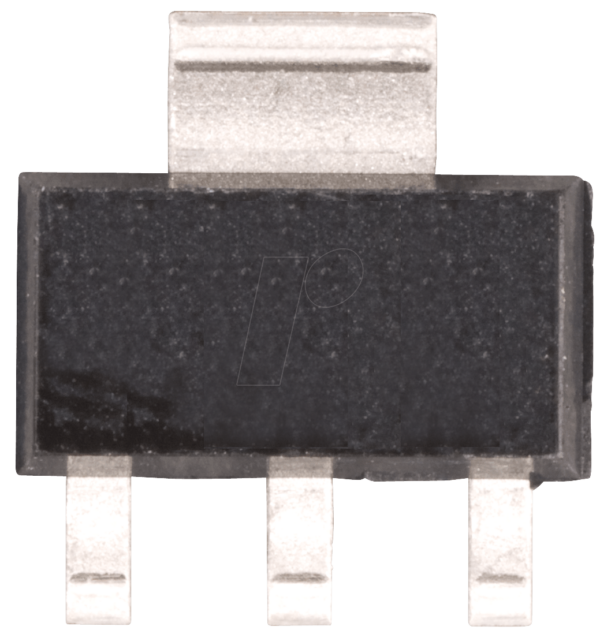

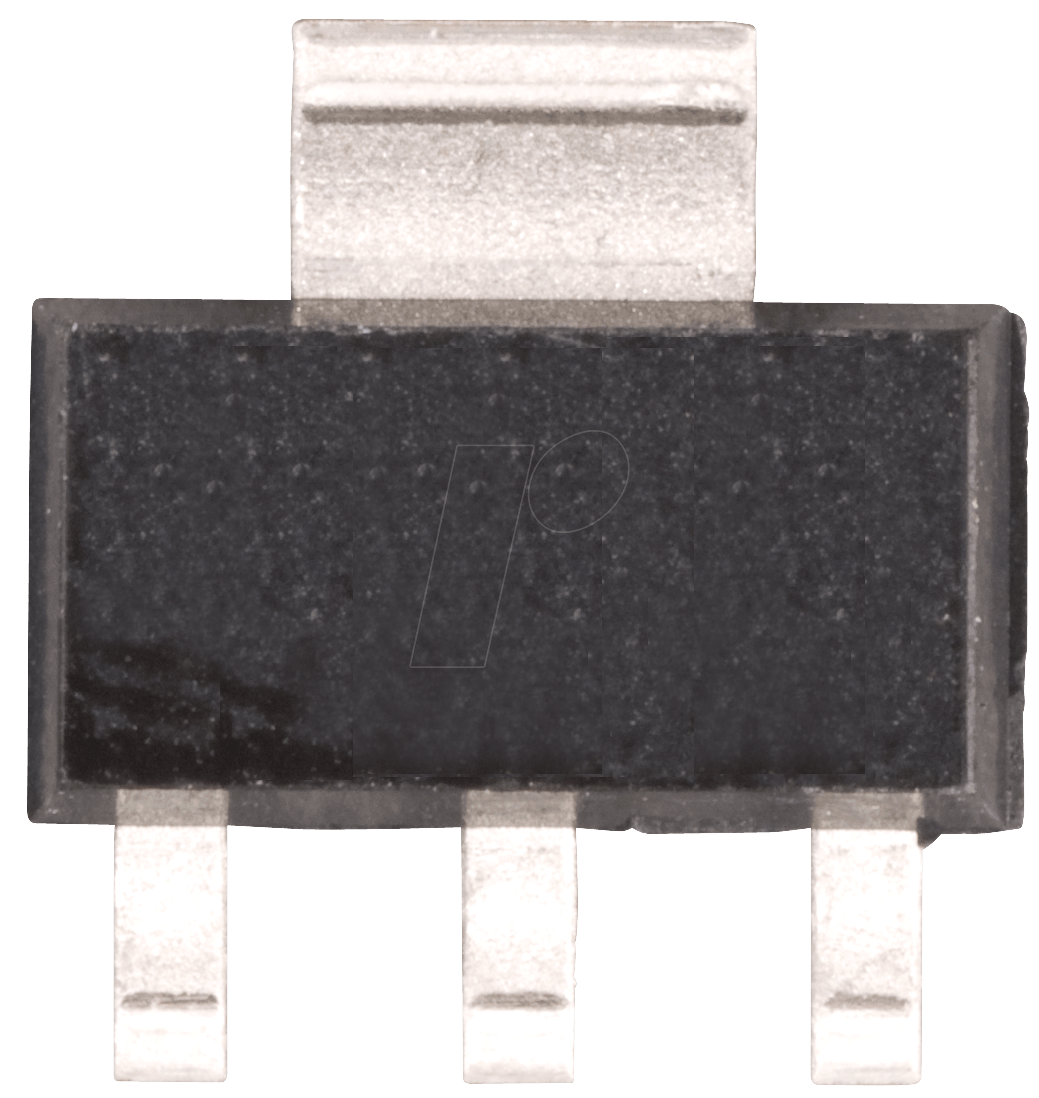

Konstruktion und Gehäuse – SOT-223 für optimale Wärmeableitung
Das LM 317 EMPX wird im gängigen SOT-223-Gehäuse geliefert. Dieses Oberflächenmontage-Gehäuse (Surface Mount Device) ist nicht nur kompakt, sondern auch so konzipiert, dass es eine effektive Wärmeableitung ermöglicht. Eine gute Wärmeabfuhr ist entscheidend, um die maximale Leistung des Bauteils zu gewährleisten und dessen Lebensdauer zu verlängern, insbesondere bei höheren Stromlasten oder wenn der Spannungsregler mit einer signifikanten Spannungsdifferenz arbeitet. Die Kontaktflächen auf der Leiterplatte spielen hierbei eine wichtige Rolle, um die Wärme effizient an die Umgebung abzugeben.
Anwendungsgebiete des LM 317 EMPX
Die Vielseitigkeit des LM 317 EMPX eröffnet zahlreiche Einsatzmöglichkeiten in verschiedenen Elektronikbereichen:
- Labornetzteile: Als Kernkomponente für einstellbare Labornetzteile, die präzise Spannungen für Tests und Entwicklungen liefern.
- Batterieladegeräte: Zur Steuerung des Ladevorgangs von Akkus, wo eine spezifische Spannung erforderlich ist.
- Netzteilkonstruktionen: In selbstgebauten Netzteilen für Audio-Equipment, Modelleisenbahnen oder andere Hobbyprojekte.
- Schutzschaltungen: Zur Begrenzung der Spannung für empfindliche elektronische Komponenten.
- Kfz-Elektronik: In speziellen Anwendungen, wo eine stabile Spannung aus dem Bordnetz benötigt wird.
- Prototypenentwicklung: Als universeller Baustein für schnelle und flexible Prototypen.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Einstellbarer Linearer Spannungsregler |
| Modellbezeichnung | LM 317 EMPX |
| Ausgangsspannungsbereich | 1,25 V bis 37 V |
| Maximaler Ausgangsstrom | 1,5 A (Dauerstrom) |
| Gehäusetyp | SOT-223 (Oberflächenmontage) |
| Eingangs-Spannungsbereich (typisch) | 3 V bis 40 V (abhängig von der Ausgangsspannung und Spannungsdifferenz) |
| Temperaturkoeffizient der Ausgangsspannung | Sehr gering, gewährleistet Stabilität über einen weiten Temperaturbereich |
| Integrierte Schutzfunktionen | Thermische Überlastabschaltung, Ausgangskurzschlussschutz |
| Leistungsaufnahme (typisch) | Abhängig von Eingangsspannung, Ausgangsspannung und Laststrom |
| Betriebstemperaturbereich | Industriequalität (typischerweise -40 °C bis +125 °C) |
| Implementierung | Benötigt externe Widerstände zur Einstellung der Ausgangsspannung |
FAQ – Häufig gestellte Fragen zu LM 317 EMPX – Spannungsregler, einstellbar, 1,25 … 37 V, 1,5 A, SOT-223
Was bedeutet einstellbar bei einem Spannungsregler?
Ein einstellbarer Spannungsregler wie der LM 317 EMPX ermöglicht es Ihnen, die gewünschte Ausgangsspannung über externe Widerstände flexibel einzustellen. Im Gegensatz zu Festspannungsreglern, die eine feste Spannung liefern, bietet die Einstellbarkeit die Freiheit, den Regler an verschiedenste Schaltungsanforderungen anzupassen, was ihn deutlich vielseitiger macht.
Welche Art von externen Bauteilen benötige ich für den LM 317 EMPX?
Für den Betrieb des LM 317 EMPX benötigen Sie mindestens zwei externe Widerstände und zwei Kondensatoren. Die beiden Widerstände, typischerweise ein Festwiderstand und ein Potentiometer (oder ein weiterer Festwiderstand zur feineren Abstimmung), legen die Ausgangsspannung fest. Die Kondensatoren dienen der Filterung und Stabilität der Ein- und Ausgangsspannung und sind für den zuverlässigen Betrieb unerlässlich.
Wie kann ich die Ausgangsspannung des LM 317 EMPX berechnen?
Die Ausgangsspannung V_OUT des LM 317 wird durch die folgende Formel bestimmt: V_OUT = V_REF * (1 + R2/R1) + I_ADJ * R2, wobei V_REF die interne Referenzspannung ist (typischerweise 1,25 V), R1 der Widerstand zwischen dem Ausgang und der ADJUST-Klemme ist, R2 der Widerstand zwischen der ADJUST-Klemme und Masse ist und I_ADJ der Strom durch die ADJUST-Klemme ist. Für die meisten Anwendungen kann I_ADJ vernachlässigt werden, wodurch die vereinfachte Formel V_OUT = 1,25 V * (1 + R2/R1) zur Anwendung kommt.
Ist der LM 317 EMPX für hohe Temperaturen geeignet?
Ja, der LM 317 EMPX ist für einen weiten Betriebstemperaturbereich ausgelegt, der typischerweise von -40 °C bis +125 °C reicht. Die SOT-223-Gehäuseform unterstützt zudem eine gute Wärmeableitung. Dennoch ist bei höheren Stromlasten und größeren Spannungsdifferenzen eine zusätzliche Kühlung durch Kühlkörper oder eine geeignete Leiterplattengestaltung empfehlenswert, um die Bauteiltemperatur innerhalb der Spezifikationen zu halten.
Was passiert, wenn der LM 317 EMPX überhitzt?
Der LM 317 EMPX verfügt über eine integrierte thermische Überlastabschaltung. Wenn die Chip-Temperatur einen kritischen Wert überschreitet, reduziert oder unterbricht der Regler automatisch die Ausgangsleistung, um eine Beschädigung des Bauteils zu verhindern. Sobald die Temperatur wieder auf ein sicheres Niveau gesunken ist, nimmt der Regler den Betrieb wieder auf.
Kann der LM 317 EMPX einen Kurzschluss am Ausgang verkraften?
Ja, der LM 317 EMPX ist mit einem integrierten Ausgangskurzschlussschutz ausgestattet. Dieser Schutzmechanismus verhindert, dass das Bauteil oder die angeschlossene Schaltung durch einen versehentlichen Kurzschluss am Ausgang beschädigt werden.
Ist der LM 317 EMPX für den Einsatz in KFZ-Anwendungen geeignet?
Grundsätzlich ja, der weite Eingangsspannungsbereich und die integrierten Schutzfunktionen machen ihn für bestimmte KFZ-Anwendungen geeignet. Jedoch müssen die besonderen Anforderungen an die Spannungsstabilität, das Verhalten bei transienten Spannungsspitzen im Bordnetz und die Betriebstemperatur im Fahrzeug sorgfältig geprüft und gegebenenfalls zusätzliche Schutzmaßnahmen getroffen werden.
