LM 317-220: Präzise Spannungsregelung für Ihre anspruchsvollsten Projekte
Der LM 317-220 Spannungsregler ist die ultimative Lösung für jeden Elektronik-Enthusiasten und professionellen Entwickler, der eine stabile und exakt einstellbare Gleichspannung benötigt. Ob Sie komplexe Schaltungen aufbauen, Labornetzteile konstruieren oder empfindliche Bauteile schützen möchten, dieses Bauteil liefert die Zuverlässigkeit und Flexibilität, die Sie erwarten. Er löst das Problem der instabilen oder falschen Versorgungsspannungen, die zu Fehlfunktionen oder gar Zerstörung von elektronischen Komponenten führen können.
Überragende Flexibilität und Präzision: Der LM 317-220 Vorteil
Im Gegensatz zu festen Spannungsreglern, die nur eine einzige Ausgangsspannung liefern, bietet der LM 317-220 eine nahezu unbegrenzte Anpassbarkeit seines Ausgangs im Bereich von 1,2 bis 37 Volt. Diese außergewöhnliche Flexibilität macht ihn zum idealen Bauteil für eine Vielzahl von Anwendungen, bei denen eine variable Stromversorgung erforderlich ist. Die präzise Regelung sorgt dafür, dass Ihre Schaltungen stets mit der optimalen Spannung versorgt werden, was die Leistungsfähigkeit steigert und die Lebensdauer der Komponenten verlängert.
Technische Exzellenz für anspruchsvolle Anwendungen
Der LM 317-220 ist ein bewährter integrierter Schaltkreis, der für seine Robustheit und seine Fähigkeit, auch unter anspruchsvollen Bedingungen zuverlässig zu arbeiten, bekannt ist. Sein Design ist auf Effizienz und Stabilität ausgelegt, was ihn zu einer bevorzugten Wahl für Profis macht, die keine Kompromisse bei der Qualität ihrer Elektronik eingehen wollen. Die integrierten Schutzfunktionen gegen Überstrom und Übertemperatur bieten zusätzliche Sicherheit für Ihre Projekte.
Anwendungsgebiete: Wo der LM 317-220 glänzt
Die Vielseitigkeit des LM 317-220 ermöglicht seinen Einsatz in einem breiten Spektrum von Projekten:
- Labornetzteile: Ermöglicht den Aufbau von flexiblen Stromversorgungen für Tests und Entwicklungen.
- Batterieladegeräte: Bietet die Möglichkeit, Ladespannungen präzise an unterschiedliche Batterietypen anzupassen.
- Audioverstärker: Sorgt für eine saubere und stabile Versorgungsspannung, was die Klangqualität verbessert.
- LED-Treiber: Ermöglicht die präzise Steuerung des Stroms für LEDs und schützt diese vor Überlastung.
- Prototypenentwicklung: Ideal für schnelle Anpassungen der Spannungsversorgung während des Designprozesses.
- Mobile Stromversorgungen: Ermöglicht die Umwandlung von verschiedenen Eingangsspannungen auf eine benötigte Ausgangsspannung.
- Ladungspumpen und Wandlerschaltungen: Dient als Kernkomponente in komplexeren Spannungswandlungsschaltungen.
Die Vorteile des LM 317-220 im Überblick
- Einstellbare Ausgangsspannung: Flexibel von 1,2 V bis 37 V, passend für nahezu jede Anforderung.
- Hohe Eingangs-Ausgangs-Differenz: Funktioniert zuverlässig auch bei größeren Spannungsunterschieden.
- Integrierte Schutzschaltungen: Bietet Schutz vor Überstrom und thermischer Überlastung für erhöhte Sicherheit.
- Gute Last- und Leitungsregelung: Sorgt für eine stabile Spannung auch bei wechselnder Last.
- Einfache Anwendung: Benötigt nur wenige externe Komponenten für den Betrieb.

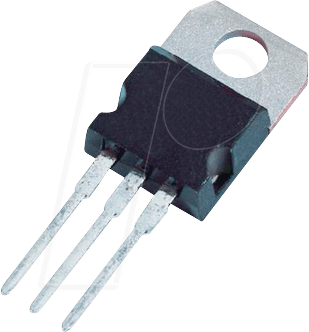

- Robustes TO-220-Gehäuse: Ermöglicht eine gute Wärmeabfuhr und einfache Montage auf Kühlkörpern.
- Hohe Zuverlässigkeit: Ein etablierter und bewährter Spannungsregler in der Elektronikindustrie.
Technische Spezifikationen des LM 317-220
| Merkmal | Spezifikation |
|---|---|
| Typ | Einstellbarer linearer Spannungsregler |
| Ausgangsspannungsbereich | 1,2 V bis 37 V |
| Maximaler Ausgangsstrom | Ca. 1,5 A (mit Kühlung) |
| Eingangsspannungsbereich | 3 V bis 40 V |
| Betriebstemperaturbereich | 0 °C bis 125 °C |
| Gehäuseform | TO-220 (3-Pin) |
| Ausgangsspannungstoleranz (typisch) | 1 % (abhängig von externen Widerständen) |
| Leerlauf-Stromaufnahme | Typisch 5 mA |
Präzision bei der Komponentenauswahl: Widerstände und Kondensatoren
Für die exakte Einstellung der Ausgangsspannung des LM 317-220 sind zwei externe Widerstände unerlässlich. Die Formel zur Berechnung der Ausgangsspannung lautet: $V_{OUT} = 1.25 times (1 + frac{R2}{R1}) + I_{ADJ} times R2$. Hierbei ist $R1$ typischerweise ein Festwiderstand mit einem Wert von 240 Ohm, während $R2$ der variable Widerstand ist, der die Einstellung der Ausgangsspannung ermöglicht. Ein typischer Wert für $R2$ kann von einigen Kilohm bis zu mehreren zehn Kilohm reichen, je nach gewünschtem Einstellbereich. Die präzise Auswahl dieser Widerstände mit geringer Toleranz ist entscheidend für die Genauigkeit der Ausgangsspannung. Zusätzlich werden Eingangskondensatoren (typischerweise 0,1 µF Keramik) zur Filterung von Rauschsignalen und Ausgangskondensatoren (typischerweise 1 µF bis 10 µF Tantalkondensatoren) zur Verbesserung der transienten Antwort und zur Stabilität der Regelung empfohlen. Die Qualität dieser passiven Komponenten beeinflusst maßgeblich die Gesamtperformance des Reglers.
Wärmemanagement und Kühlung
Der LM 317-220 ist ein linearer Spannungsregler. Das bedeutet, dass die Differenz zwischen Eingangs- und Ausgangsspannung als Wärme abgeführt wird. Die Leistung, die als Wärme dissipiert wird, berechnet sich nach der Formel: $P_D = (V_{IN} – V_{OUT}) times I_{OUT}$. Bei höheren Strömen oder größeren Spannungsdifferenzen kann die entstehende Wärme erheblich sein. Daher ist eine angemessene Kühlung unerlässlich, um eine Überhitzung und Beschädigung des Bauteils zu vermeiden. Das TO-220-Gehäuse ist speziell für die Montage auf Kühlkörpern konzipiert. Die Auswahl eines geeigneten Kühlkörpers, der die Wärme effizient an die Umgebung abgibt, ist entscheidend für den Dauerbetrieb und die Einhaltung der maximalen Betriebstemperatur.
FAQ – Häufig gestellte Fragen zu LM 317-220 – Spannungsregler, einstellbar, 1,2 … 37 V, TO-220
Kann ich mit dem LM 317-220 auch negative Spannungen erzeugen?
Nein, der LM 317-220 ist ein positiver Spannungsregler und kann ausschließlich positive Ausgangsspannungen erzeugen. Für negative Spannungsregelungen sind spezielle Bauteile wie der LM 337 erforderlich.
Welchen maximalen Strom kann der LM 317-220 liefern?
Der LM 317-220 kann typischerweise einen Strom von bis zu 1,5 Ampere liefern. Bei höheren Strömen oder wenn die Spannungsdifferenz zwischen Ein- und Ausgang groß ist, wird die Verwendung eines Kühlkörpers zwingend notwendig, um eine Überhitzung zu vermeiden. Bei Bedarf kann der Ausgangsstrom durch externe Transistoren erhöht werden.
Ist der LM 317-220 gegen Kurzschlüsse geschützt?
Ja, der LM 317-220 verfügt über eine integrierte Strombegrenzung, die das Bauteil vor Schäden durch Kurzschlüsse am Ausgang schützt.
Wie genau ist die Ausgangsspannung mit dem LM 317-220 einstellbar?
Die Genauigkeit der Ausgangsspannung hängt von der Toleranz der verwendeten externen Widerstände ab. Bei Verwendung von Präzisionswiderständen mit einer Toleranz von 1 % können sehr genaue Ausgangsspannungen erzielt werden. Die interne Regelgenauigkeit des LM 317-220 selbst ist ebenfalls sehr hoch.
Benötige ich immer einen Kühlkörper für den LM 317-220?
Nicht zwingend. Wenn die Differenz zwischen Eingangs- und Ausgangsspannung sehr gering ist (z.B. 1-2 Volt) und der Ausgangsstrom niedrig ist, kann der LM 317-220 ohne Kühlkörper betrieben werden. Sobald jedoch größere Spannungsdifferenzen oder höhere Ströme im Spiel sind, ist ein Kühlkörper zur Wärmeableitung unerlässlich, um das Bauteil vor thermischer Zerstörung zu schützen.
Welche externen Komponenten sind für den Betrieb des LM 317-220 unbedingt erforderlich?
Für den Grundbetrieb des LM 317-220 sind mindestens zwei externe Widerstände zur Einstellung der Ausgangsspannung und ein Eingangskondensator zur Rauschfilterung erforderlich. Ein Ausgangskondensator wird zur Verbesserung der Stabilität und transienten Reaktion empfohlen.
Kann der LM 317-220 auch mit einer Pulsweitenmodulation (PWM) betrieben werden?
Der LM 317-220 ist ein linearer Spannungsregler und nicht für den direkten Betrieb mit PWM-Signalen ausgelegt. Für PWM-basierte Spannungsregelungen sind spezielle Schaltungen und Bauteile erforderlich.
