LM 317-220 SG – Der flexible Spannungsregler für anspruchsvolle Elektronikprojekte
Sie suchen eine zuverlässige Lösung zur präzisen Einstellung von Gleichspannungen in Ihren elektronischen Schaltungen? Der LM 317-220 SG ist die ideale Wahl für Entwickler, Bastler und professionelle Anwender, die eine flexible und stabile Spannungsversorgung benötigen. Dieses einstellbare Spannungsregler-IC ermöglicht die einfache Konfiguration von Ausgangsspannungen zwischen 1,2 und 37 Volt und bietet damit eine überlegene Alternative zu festen Spannungsreglern, wenn variable Anforderungen bestehen.
Warum der LM 317-220 SG Ihre erste Wahl ist
Im Gegensatz zu vielen Standardspannungsreglern, die eine feste Ausgangsspannung liefern, bietet der LM 317-220 SG eine unvergleichliche Flexibilität. Diese Einstellbarkeit reduziert den Bedarf an mehreren verschiedenen Spannungsreglern für unterschiedliche Projekte und vereinfacht die Prototypenentwicklung erheblich. Die integrierte Überstromschutzschaltung und der thermische Abschaltmechanismus gewährleisten dabei stets einen sicheren Betrieb und schützen sowohl die Schaltung als auch das Bauteil selbst vor Beschädigung.
Präzise Spannungsregelung für vielfältige Anwendungen
Der LM 317-220 SG ist ein monolithischer integrierter Schaltkreis, der zur präzisen Einstellung von Gleichspannungen entwickelt wurde. Seine Hauptfunktion besteht darin, eine konstante Ausgangsspannung zu liefern, auch wenn sich die Eingangsspannung oder die Laständerungen ändern. Diese Eigenschaft macht ihn zu einem unverzichtbaren Bauteil in einer breiten Palette von Anwendungen, von der Stromversorgung für Mikrocontroller-basierte Systeme über Labornetzteile bis hin zu Ladeschaltungen für Akkus.
Einstellbare Spannungsbereiche und ihre Vorteile
Die Fähigkeit, die Ausgangsspannung stufenlos im Bereich von 1,2 bis 37 Volt einzustellen, ist das herausragende Merkmal des LM 317-220 SG. Dies ermöglicht eine exakte Anpassung an die spezifischen Anforderungen einer Schaltung. Anstatt mehrere diskrete Festspannungsregler vorrätig halten zu müssen, deckt ein einziger LM 317-220 SG eine breite Palette von Spannungsversorgungsbedürfnissen ab. Dies spart nicht nur Kosten, sondern reduziert auch den Lagerbestand und vereinfacht das Schaltungsdesign erheblich.
Integrierte Schutzmechanismen für maximale Zuverlässigkeit
Sicherheit und Langlebigkeit stehen bei elektronischen Bauteilen an vorderster Stelle. Der LM 317-220 SG ist mit mehreren integrierten Schutzfunktionen ausgestattet, die ihn von einfacheren Spannungsreglern abheben:
- Überstromschutz: Erkennt und begrenzt den Stromfluss, um Beschädigungen bei Kurzschlüssen oder übermäßiger Last zu verhindern.
- Thermischer Abschaltmechanismus: Schützt den IC vor Überhitzung, indem er die Leistung reduziert oder den Betrieb unterbricht, wenn eine kritische Temperatur erreicht wird.
- Schutz vor Übersteuerungsspannung: Verhindert Schäden, wenn die Eingangsspannung über das zulässige Maximum hinaus ansteigt.
Diese Schutzmechanismen machen den LM 317-220 SG zu einer robusten und zuverlässigen Komponente für anspruchsvolle Projekte.
Technische Spezifikationen und Leistung

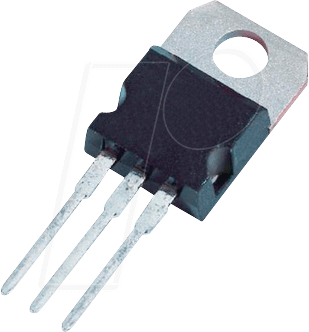

Der LM 317-220 SG wird im TO-220-Gehäuse geliefert, einem Standardgehäuse für Leistungstransistoren und integrierte Schaltkreise, das eine gute Wärmeableitung ermöglicht. Die typische Ausgangsrauschspannung ist bemerkenswert niedrig, was für Anwendungen, die eine saubere Stromversorgung erfordern, von entscheidender Bedeutung ist.
Vergleichbare Leistung und Effizienz
Die Effizienz des LM 317-220 SG ist in erster Linie durch die Spannungsdifferenz zwischen Eingang und Ausgang sowie den Laststrom bestimmt. Bei geringen Spannungsdifferenzen und moderaten Lastströmen ist die Effizienz hoch. Für Anwendungen mit sehr hohen Stromstärken oder großen Spannungsdifferenzen kann ein Schaltregler effizienter sein. Dennoch bietet der LM 317-220 SG eine ausgezeichnete Balance zwischen Regelgenauigkeit, geringem Rauschen und einfacher Anwendung, was ihn für viele lineare Stromversorgungsdesigns zur bevorzugten Wahl macht.
Produktdetails und Merkmale im Überblick
Die folgende Tabelle fasst die wichtigsten Eigenschaften des LM 317-220 SG zusammen:
| Merkmal | Beschreibung |
|---|---|
| Bauteiltyp | Einstellbarer Spannungsregler (Linear) |
| Ausgangsspannung | 1,2 V bis 37 V (einstellbar) |
| Maximaler Ausgangsstrom | 1,5 A (typisch, mit externem Kühlkörper und Stromlimitierung) |
| Eingangsspannungsbereich | 3 V bis 40 V |
| Gehäuse | TO-220 |
| Temperaturbereich (Betrieb) | 0 °C bis 125 °C |
| Besonderheiten | Integrierter Überstromschutz, thermische Abschaltung |
| Rauschspannung | Sehr niedrig, ideal für empfindliche Schaltungen |
Einsatzgebiete des LM 317-220 SG
Die Vielseitigkeit des LM 317-220 SG eröffnet ein breites Spektrum an Anwendungsmöglichkeiten:
- Labornetzteile: Ermöglicht den Aufbau von flexiblen Stromversorgungen für Entwicklungs- und Testzwecke.
- Stromversorgungen für Mikrocontroller: Stellt eine stabile und einstellbare Spannungsversorgung für Arduino, Raspberry Pi und andere Embedded-Systeme bereit.
- Ladegeräte für Akkus: Kann in Schaltungen zur Ladung von NiCd-, NiMH- oder Lithium-Ionen-Akkus eingesetzt werden, um die Ladespannung präzise zu steuern.
- Audio-Verstärkerschaltungen: Sorgt für eine saubere und rauscharme Spannungsversorgung, die für optimale Audioqualität unerlässlich ist.
- Netzteile für LED-Anwendungen: Ermöglicht die präzise Einstellung der Versorgungsspannung für LED-Treiber und sorgt für eine konstante Helligkeit.
- Universelle Stromversorgungseinheiten: Ideal für Bastelprojekte und Prototypen, bei denen variable Spannungsanforderungen auftreten können.
Konfiguration und externe Komponenten
Die einfache Konfiguration des LM 317-220 SG ist ein weiterer großer Vorteil. Mit nur zwei externen Widerständen (und optional einem Kondensator zur Rauschunterdrückung) kann die Ausgangsspannung präzise eingestellt werden. Die Grundformel zur Berechnung der Widerstände ist:
Vout = 1.25 V (1 + R2 / R1)
wobei R1 und R2 die Werte der externen Widerstände sind.
Die Wahl der richtigen Widerstandswerte ist entscheidend für die Erzielung der gewünschten Ausgangsspannung und die Minimierung von Stromverlusten. Typischerweise werden Präzisionswiderstände mit geringer Toleranz empfohlen, um die Regelgenauigkeit zu maximieren.
FAQ – Häufig gestellte Fragen zu LM 317-220 SG – Spannungsregler, einstellbar, 1,2 … 37 V, TO-220
Was ist der Hauptvorteil des LM 317-220 SG gegenüber einem Festspannungsregler?
Der Hauptvorteil des LM 317-220 SG ist seine Einstellbarkeit. Anstatt eine feste Spannung zu liefern, können Sie die Ausgangsspannung präzise zwischen 1,2 V und 37 V einstellen. Dies reduziert den Bedarf an verschiedenen Festspannungsreglern und erhöht die Flexibilität Ihrer Schaltungen.
Benötige ich einen Kühlkörper für den LM 317-220 SG?
Ob ein Kühlkörper benötigt wird, hängt von der angelegten Eingangsspannung, dem Laststrom und der Umgebungstemperatur ab. Der LM 317-220 SG verfügt über eine thermische Abschaltung, die ihn vor Überhitzung schützt. Bei höheren Strömen oder größeren Spannungsdifferenzen ist jedoch ein Kühlkörper ratsam, um die Betriebstemperatur zu senken und die Lebensdauer des Bauteils zu verlängern sowie Überhitzungsschutz zu umgehen.
Wie berechne ich die benötigten Widerstände für die Spannungseinstellung?
Die Ausgangsspannung wird mit der Formel Vout = 1.25 V (1 + R2 / R1) berechnet, wobei R1 und R2 die Werte der externen Widerstände sind. R1 wird zwischen dem Ausgangs-Pin und dem Adjust-Pin (ADJ) geschaltet, während R2 zwischen dem Adjust-Pin und Masse liegt. Achten Sie auf die Verwendung von Präzisionswiderständen für optimale Ergebnisse.
Welche maximale Stromstärke kann der LM 317-220 SG liefern?
Der LM 317-220 SG kann typischerweise einen maximalen Ausgangsstrom von 1,5 A liefern. Für Ströme, die diesen Wert überschreiten, müssen externe Transistoren zur Stromverstärkung verwendet werden.
Kann der LM 317-220 SG für negative Spannungen verwendet werden?
Nein, der LM 317-220 SG ist ein positiver Spannungsregler und kann nicht direkt zur Erzeugung negativer Spannungen verwendet werden. Für negative Spannungen werden spezielle negative Spannungsregler wie der LM 337 benötigt.
Welche Auswirkungen haben Kondensatoren am Eingang und Ausgang des LM 317-220 SG?
Ein Kondensator am Eingang (typischerweise 0,1 µF) hilft, hochfrequentes Rauschen von der Eingangsspannungsquelle zu filtern. Ein Kondensator am Ausgang (typischerweise 1 µF) verbessert die transiente Reaktion und reduziert die Ausgangsrauschspannung.
Ist der LM 317-220 SG für den Einsatz in rauen Umgebungen geeignet?
Der LM 317-220 SG ist für den Betriebstemperaturbereich von 0 °C bis 125 °C spezifiziert. Für extremere Temperaturen oder raue Umgebungsbedingungen sind möglicherweise spezielle Bauteile oder zusätzliche Schutzmaßnahmen erforderlich.
